镀金属膜反射镜非常适用于宽谱光源光路偏转，其在宽谱范围内具有较高的反射率。金属膜在高湿度环境中很容易被氧化变色或脱落，LBTEK的镀金属膜反射镜在其表面镀了一层二氧化硅保护膜，用于隔绝金属膜与空气的直接接触。虽然保护层能够防止银氧化，但镀银反射镜仍不能在高湿度环境中使用，镀银反射镜必须在湿度极小的室温环境下使用和保存。 LBTEK提供镀铝膜、银膜和金膜三种金属膜反射镜。我们的反射镜均精细加工，严格管控质量，保证LBTEK以合理的价格为用户提供高质量的反射镜产品。如需定制金属膜反射镜，请联系LBTEK技术支持。
|
光学元件材质
Borofloat玻璃，H-K9L，UVFS |
尺寸公差
+0.0/-0.1 mm |
|
通光孔径
90% CA |
工作波长
480 nm-20.0 μm |
|
反射率
Ravg>96% |
表面平行度
<3 arcmin 背面：精细研磨 |
金属膜反射镜
一、定义
金属材料一般为晶粒聚集体，无规则取向的小晶体构成，光不能在金属内部传播，只能在金属表面传播，但由于金属材料为导体，光在传播过程中会产生焦耳热，损耗小部分光能，因此，在基材上镀金属膜能做成金属膜反射镜，但金属对光有吸收，反射率比介质膜反射镜低。
图1 金属膜反射镜光路示意图。
图2 金属膜凹面反射镜光路示意图。
二、特点
1、任意入射角度；
2、工作波长:450 nm-20 μm；
3、较高的反射率。
三、介质膜反射镜VS金属膜反射镜
| 介质膜反射镜 | 金属膜反射镜 | |
| 反射率 | >99% | >93% |
| 工作波长 | 400 nm-750 nm | 480 nm-20 μm |
| 材料吸收 | 无 | 有 |
| 入射角敏感度 | 高 | 低 |
| 硬度 | 高 | 低 |
| 成本 | 高 | 低 |
四、说明
镀金属膜反射镜非常适用于宽谱光学系统中（工作波长450 nm-20 μm ），在宽谱范围内具有较高的反射率。由于金属膜的硬度低、容易划伤且在高湿度环境中很容易被氧化变色或脱落，针对这些缺点，LBTEK在镀金属膜反射镜的表面会增镀一层二氧化硅保护膜，隔绝金属膜与空气直接接触，避免金属膜被氧化影响光学性能。
LBTEK金属膜反射镜均精细加工、严格管控质量，保证以合理的价格为用户提供高质量的产品。
|
① Ø12.7 mm标准O型二维调整架 AMM-05B×1 |
② Ø12.7 mm反射镜 |
|

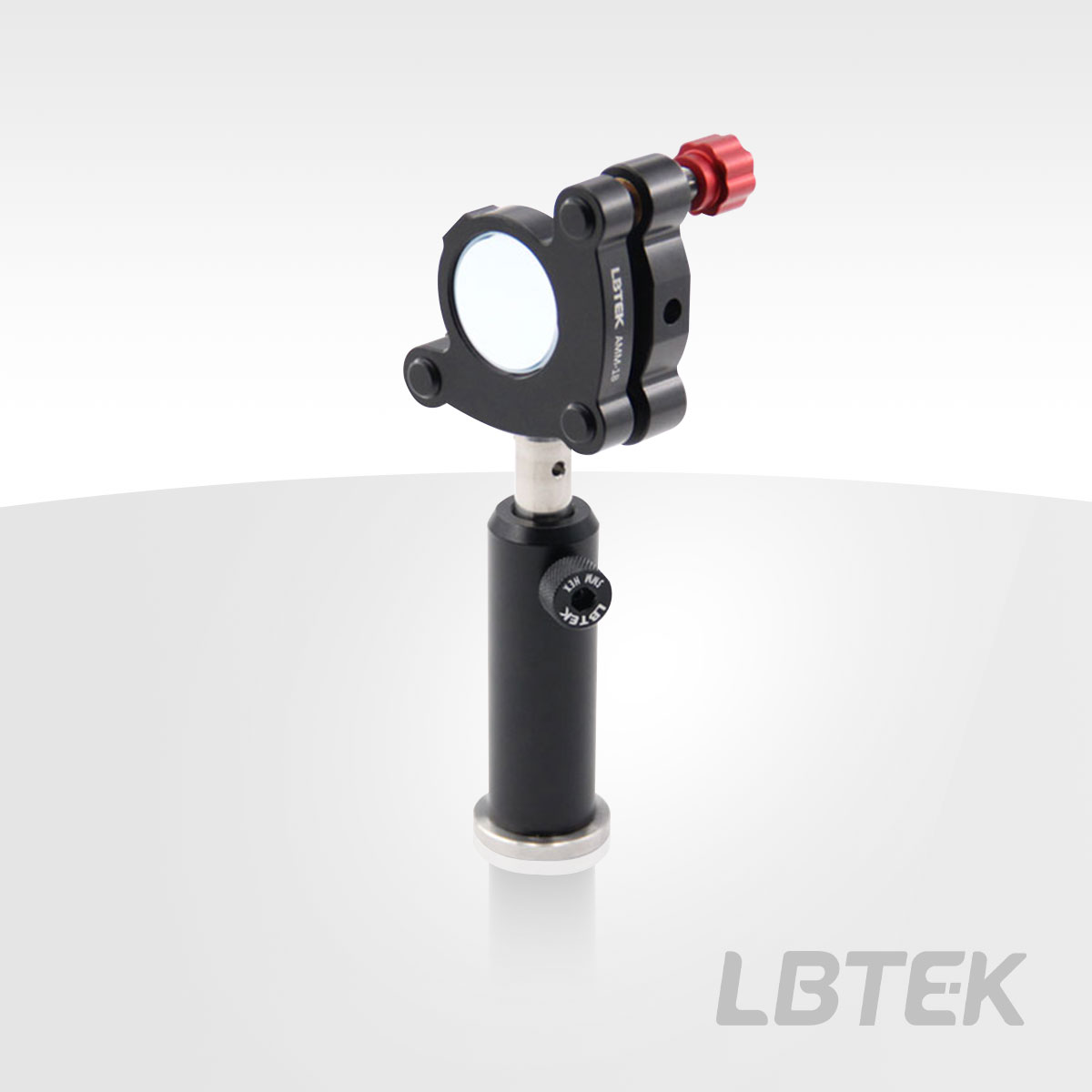

① Ø25.4 mm标准O型二维调整架 AMM-1B×1 |
② Ø25.4 mm反射镜 |
|
① Ø50.8 mm标准O型二维调整架 AMM-2B×1 |
② Ø50.8 mm反射镜 |
LBTEK 反射镜通过反射镜镜架固定使用

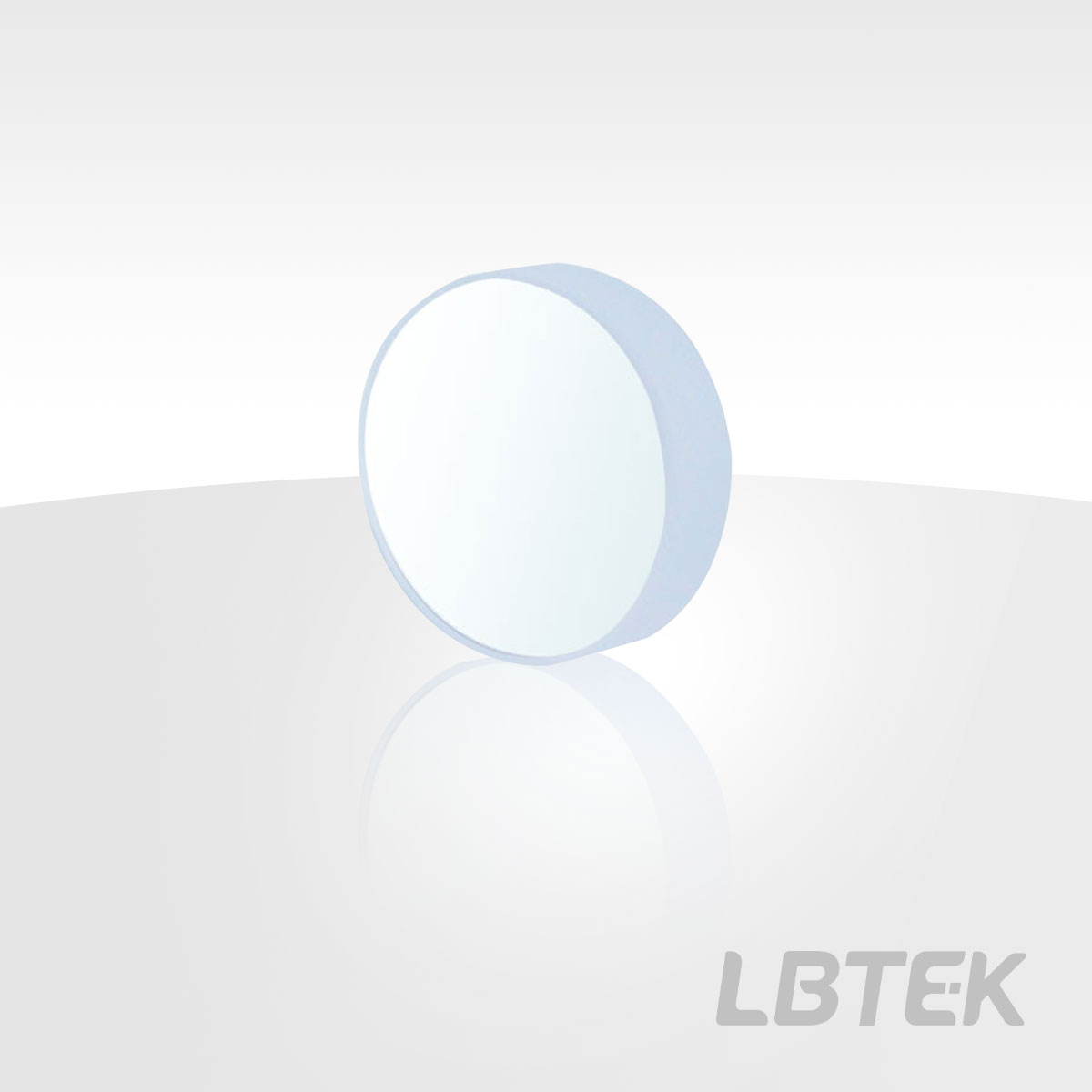

LBTEK提供Ø12.7 mm、Ø25.4 mm、Ø50.8 mm镀银膜金属平面反射镜，镀金属膜反射镜非常适用于宽谱光源光路偏转，其在宽谱范围内具有较高的反射率。金属膜在高湿度环境中很容易被氧化变色或脱落，LBTEK的镀金属膜反射镜在其表面镀了一层二氧化硅保护膜，用于隔绝金属膜与空气的直接接触。虽然保护层能够防止银氧化，但镀银反射镜仍不能在高湿度环境中使用，镀银反射镜必须在湿度极小的室温环境下使用和保存。使用银膜反射镜，建议配戴乳胶手套或手指套等防护产品，防止手指上残留的油脂和其他残留物污染光学元件表面，使用时需要小心拿取，不要触摸镜面和边缘。

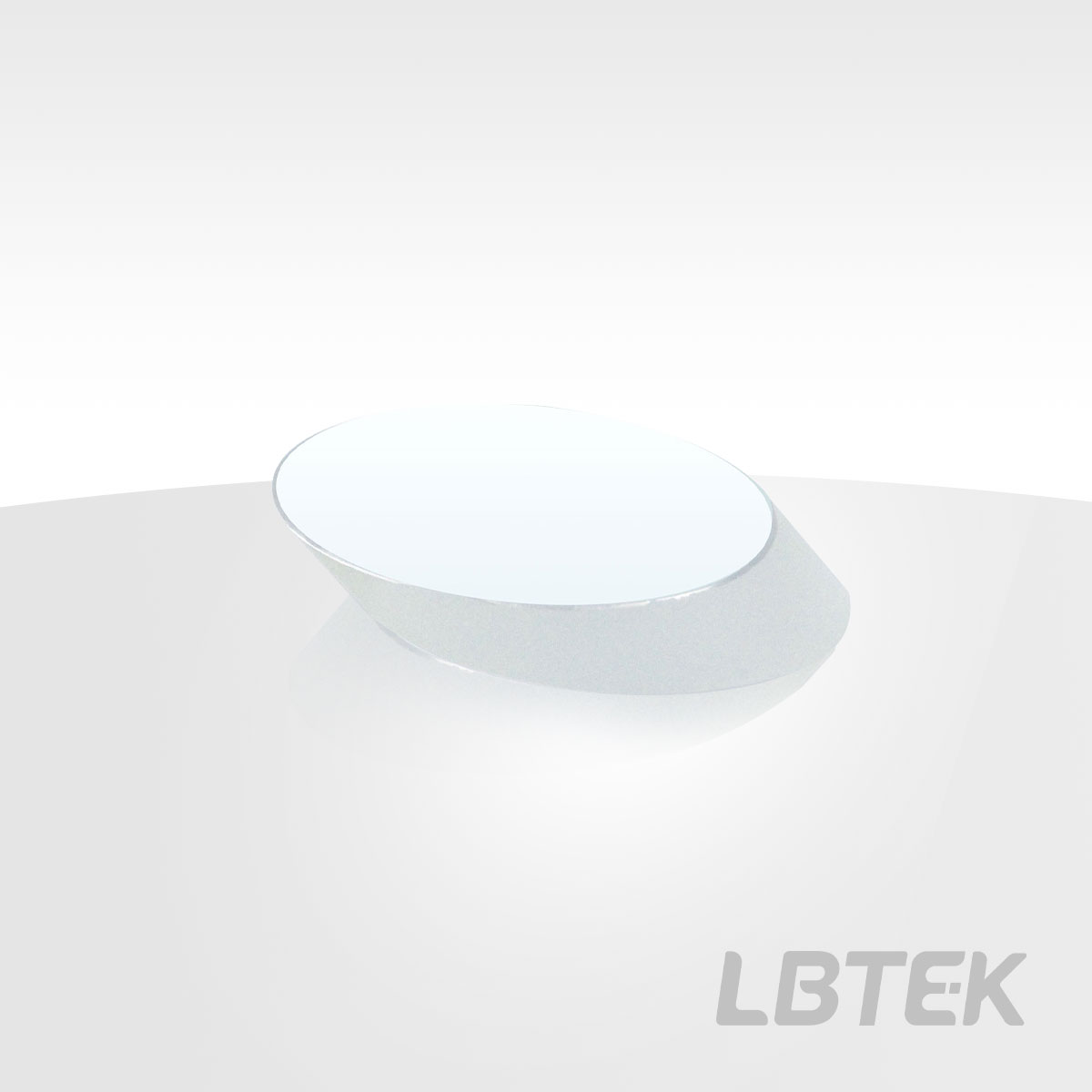

LBTEK提供长轴35.9 mm、短轴25.4 mm的椭圆形镀银膜金属平面反射镜，镀金属膜反射镜非常适用于宽谱光源光路偏转，其在宽谱范围内具有较高的反射率。金属膜在高湿度环境中很容易被氧化变色或脱落，LBTEK的镀金属膜反射镜在其表面镀了一层二氧化硅保护膜，用于隔绝金属膜与空气的直接接触。虽然保护层能够防止银氧化，但镀银反射镜仍不能在高湿度环境中使用，镀银反射镜必须在湿度极小的室温环境下使用和保存。使用银膜反射镜，建议配戴乳胶手套或手指套等防护产品，防止手指上残留的油脂和其他残留物污染光学元件表面，使用时需要小心拿取，不要触摸镜面和边缘。

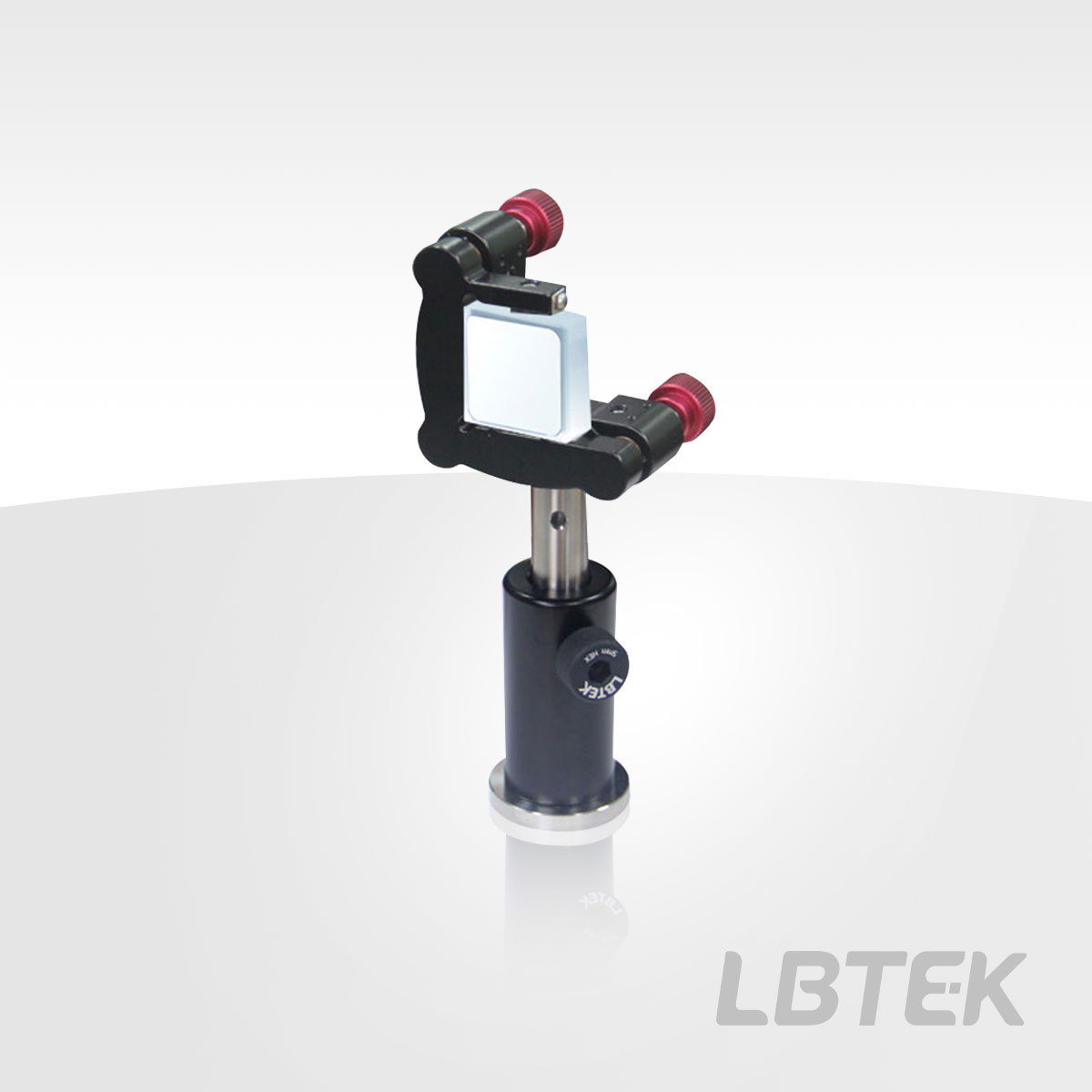

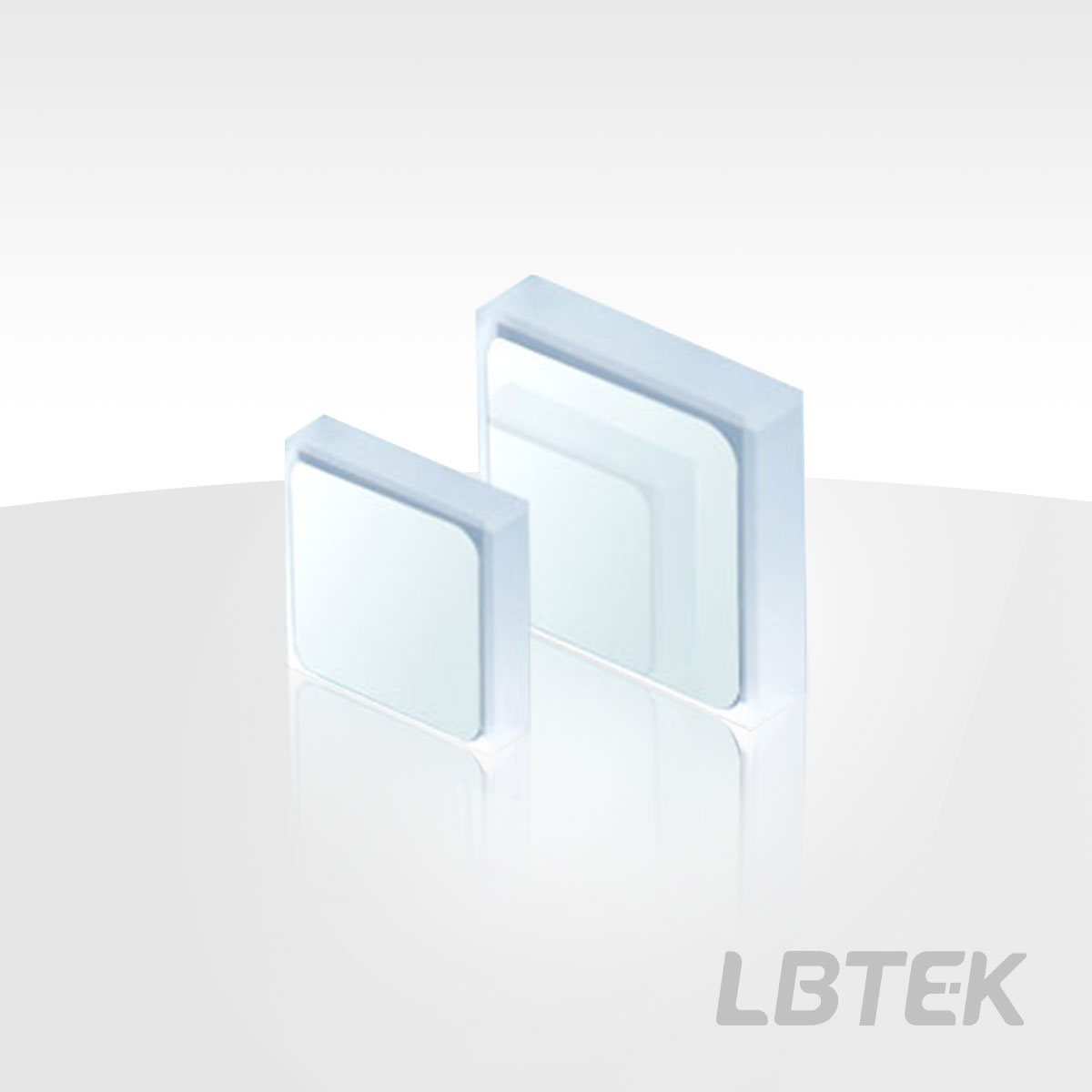

LBTEK提供矩形镀银膜金属平面反射镜，镀金属膜反射镜非常适用于宽谱光源光路偏转，其在宽谱范围内具有较高的反射率。金属膜在高湿度环境中很容易被氧化变色或脱落，LBTEK的镀金属膜反射镜在其表面镀了一层二氧化硅保护膜，用于隔绝金属膜与空气的直接接触。虽然保护层能够防止银氧化，但镀银反射镜仍不能在高湿度环境中使用，镀银反射镜必须在湿度极小的室温环境下使用和保存。使用银膜反射镜，建议配戴乳胶手套或手指套等防护产品，防止手指上残留的油脂和其他残留物污染光学元件表面，使用时需要小心拿取，不要触摸镜面和边缘。

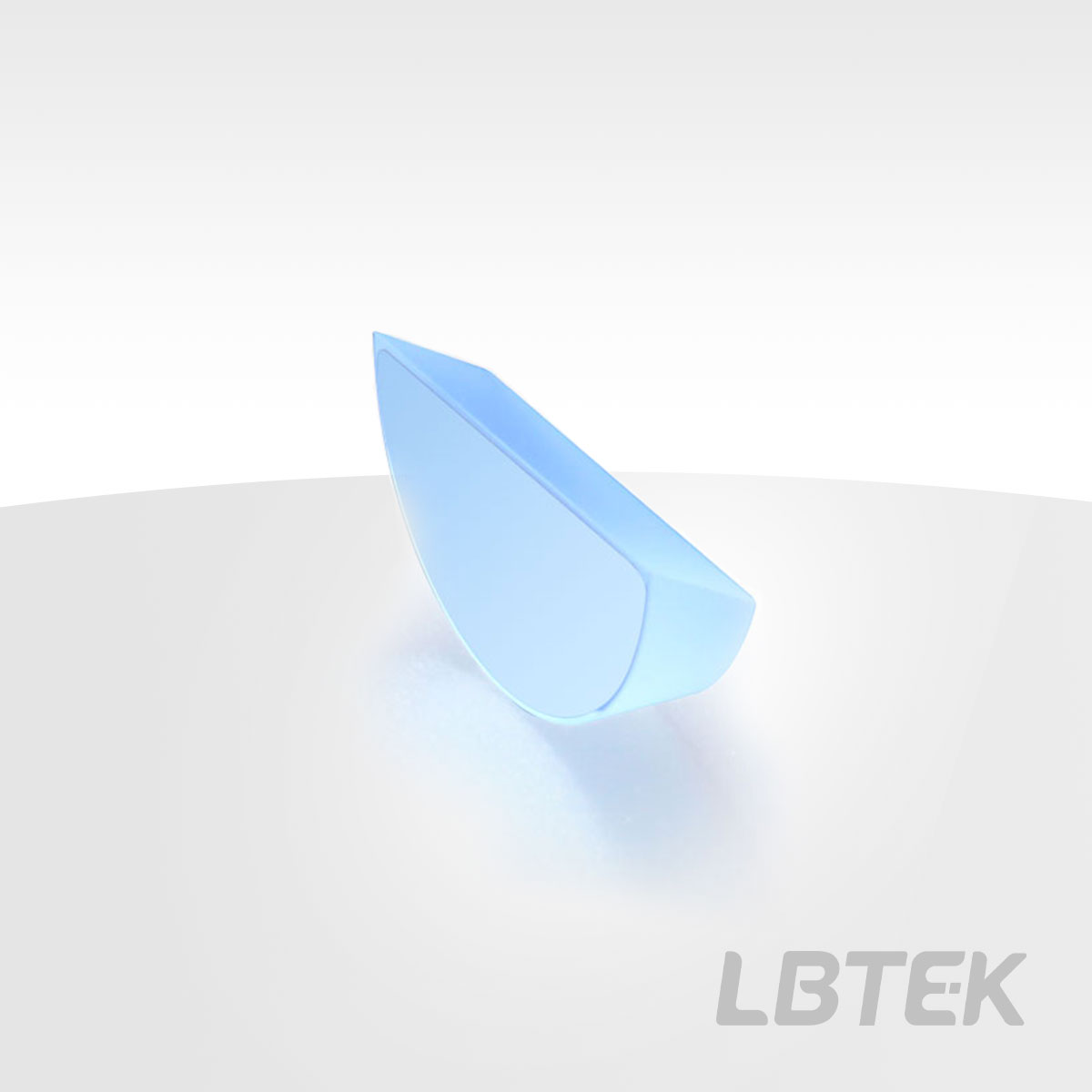

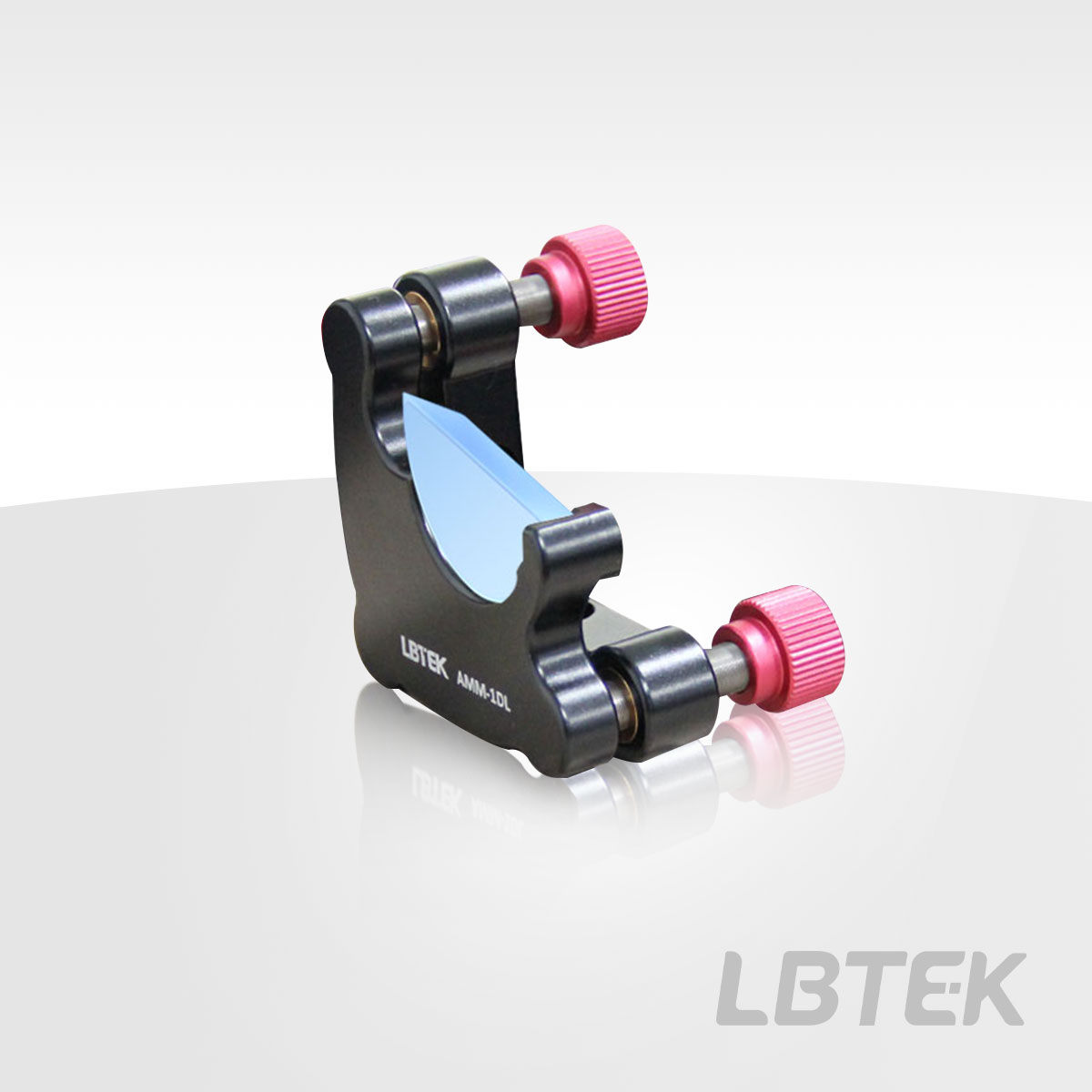

LBTEK提供D形镀银膜反射镜，在宽谱范围内具有较高反射率，适用于从两束间距很小的光束中选择一束光束，另外，反射镜直边边缘的背面有楔形切边，角度45°，便于发散或会聚光束进行分光。金属膜在高湿度环境中很容易被氧化变色或脱落，LBTEK的镀金属膜反射镜在其表面镀了一层二氧化硅保护膜，用于隔绝金属膜与空气的直接接触。虽然保护层能够防止银氧化，但镀银反射镜仍不能在高湿度环境中使用，镀银反射镜必须在湿度极小的室温环境下使用和保存。使用银膜反射镜，建议配戴乳胶手套或手指套等防护产品，防止手指上残留的油脂和其他残留物污染光学元件表面，使用时需要小心拿取，不要触摸镜面和边缘。
经济型银膜反射镜有Ø1/2 英寸、Ø1 英寸和Ø2 英寸可选。银膜在480 nm-20 µm都有较高的反射率。LBTEK银膜表面镀有SiO2保护层，以防止膜层氧化及损伤。虽然保护层能够防止银氧化，但镀银反射镜仍不能在高湿度环境中使用，镀银反射镜必须在湿度极小的室温环境下使用和保存。使用银膜反射镜，建议配戴乳胶手套或手指套等防护产品，防止手指上残留的油脂和其他残留物污染光学元件表面，使用时需要小心拿取，不要触摸镜面和边缘。相较于普通的银膜反射镜，经济型银膜反射镜表面质量较低，但同时价格也相对较低。
