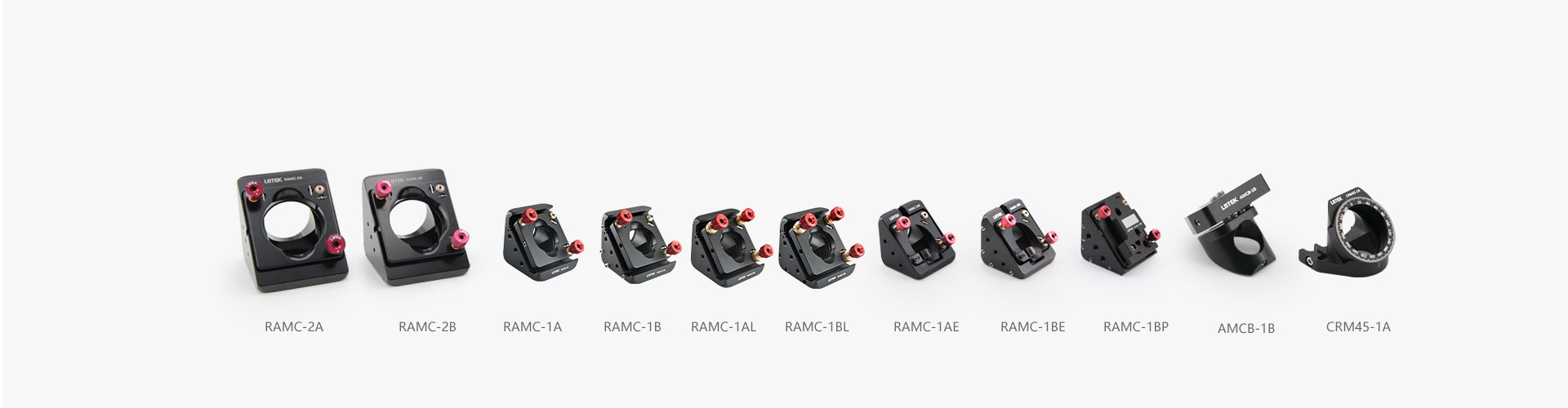

LBTEK 45°安装调整架适用于安装直径25.4 mm。可实现光路90度偏转。同轴系统45度安装调整架兼容30 mm,60 mm同轴系统。
材质
6061-T6 铝合金 |
表面处理
黑色阳极氧化 |
① 30 mm同轴系统直角调整架:RAMC-1A | ② 金属平面反射镜 |

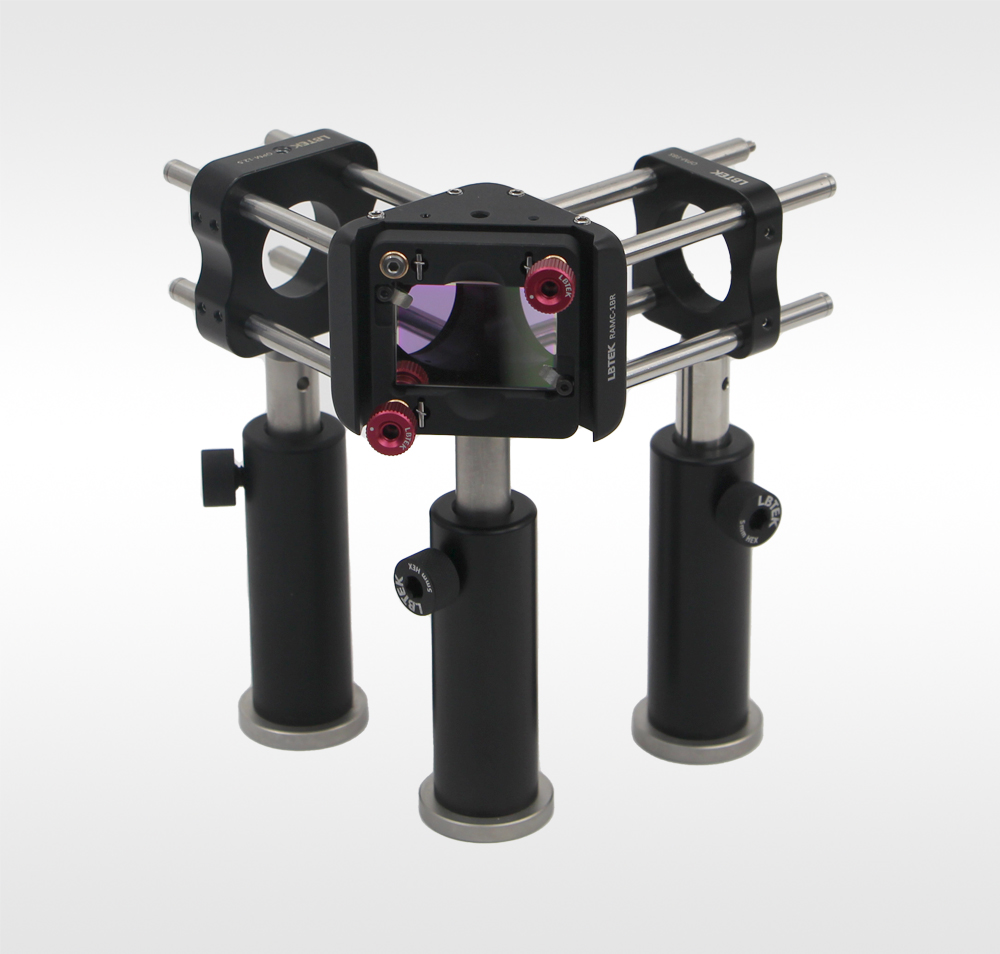

LBTEK同轴系统直角反射镜架适用于相对于光轴45°角安装反射镜,兼容30 mm同轴系统,适合搭建紧凑型系统。该镜架入射和出射端面均带有一个SM1螺纹孔,兼容Ø25.4 mm透镜套筒,斜面用于安装Ø25.4 mm最小厚度3 mm光学元件,紧定螺丝固定。带三个调节器,实现±4º俯仰和倾斜角度调节,±2.5 mm线性位移调节。入射端面和出射端面相互垂直。提供入射端面和出射端面Ø6 mm同轴接杆固定安装方式:光壁孔安装和螺纹孔安装两个版本可选。调节器可选带锁紧和不带锁紧功能。
LBTEK 同轴系统直角调整架AMCB-1B用于30 mm同轴系统,可在同轴系统中进行滑动,且自身提供±2.5°俯仰和偏摆调节,调节精度0.95°/转。光壁孔用于安装Ø25.4 mm厚度最小3 mm光学元件。
注:装入同轴系统中调节时需注意不要过度拧调节器,需在俯仰偏摆处于±2.5°以内,超出会使调整架与同轴系统干涉引起产品调节精准度。
LBTEK同轴系统直角反射镜架适用于45°安装椭圆反射镜,兼容30 mm同轴系统,适合搭建紧凑型系统。该镜架入射和出射端面均带有一个SM1螺纹孔,兼容Ø25.4 mm透镜套筒,斜面用于安装长轴35.9 mm 短轴25.4 mm,厚度6 mm椭圆光学元件。紧定螺丝加弹簧片固定(根据光学元件厚度适当调整螺丝旋入深度)光学元件。附带三个调节器,可实现±4º俯仰和倾斜角度调节,±2.5 mm线性位移调节。入射端面和出射端面相互垂直,端面可连接Ø6 mm同轴接杆,提供光壁孔安装和螺纹孔安装两个版本的安装方式。
LBTEK同轴系统直角反射镜架RAMC-1BP可用于安装离轴抛物面反射镜,兼容30 mm同轴系统,适合搭建紧凑型系统。该镜架入射和出射端面均带有一个SM1螺纹孔,兼容直径为25.4 mm的透镜套筒。离轴抛物面反射镜通过附送螺丝盒销钉安装至快拆安装板上,通过钢球加双线定位结构,可快速拆卸且提供较高的重复定位,定位后通过M3不可拆卸螺钉进行锁紧。带三个调节器,实现±3.4º俯仰和偏摆角度调节、±2.5 mm线性位移调节。入射端面和出射端面相互垂直。
LBTEK 同轴系统直角旋转调整架CRM45-1A用于30 mm同轴系统,挠性锁紧方式可进行快拆安装。嵌入式安装架CRM45-1AS通过紧定螺钉进行锁紧,可以进行快拆且单独出售。
注:将调整架装入同轴系统之前须拆卸嵌入式安装架,调整架锁紧在同轴接杆上之后再将嵌入式安装架固定至安装座中进行锁定。
LBTEK同轴系统直角反射镜架适用于相对于光轴45°角安装反射镜,兼容30 mm同轴系统,适合搭建紧凑型系统。该镜架入射和出射端面均带有一个SM1螺纹孔,兼容Ø25.4 mm透镜套筒,斜面用于安装矩形25×36 mm最大厚度3 mm光学元件,压片固定。带三个调节器,实现±4º俯仰和倾斜角度调节,±2.5 mm线性位移调节。入射端面和出射端面相互垂直,提供入射端面和出射端面Ø6 mm同轴接杆光壁孔固定安装方式。
