消色差双胶合透镜,增透膜:400 nm-700 nm

  • 参数规格
  • 曲线
  • 组装
产品说明
  • 针对不同波长光焦距偏移量小
  • 高精度设计加工满足多种需求
  • 工作波长:400 nm-700 nm(增透膜)

     消色差双胶合透镜的光学性能要远远优于单透镜,适用于需求苛刻的成像和光束控制需求。 LBTEK的消色差双胶合透镜经过专业优化,在设计波段内具有出色性能。针对不同膜系,我们都选用三种典型波长来设计透镜,针对400 nm-700 nm增透膜,我们选用486.1 nm、587.6 nm、656.3 nm三种波长;针对700 nm-1100 nm增透膜,我们选用706.5 nm、855 nm、1015 nm三种波长;针对1100 nm-1650 nm增透膜,我们选用1016 nm,、1330 nm,、1550 nm三种波长,多波长计算保证消色差双胶合透镜在设计带宽内可以保持焦距偏移量小于0.5 mm。我们的透镜均精细加工,严格管控质量,保证LBTEK以合理的价格为用户提供高质量的透镜产品。

示意图
通用参数
设计波长
486.1 nm,587.6 nm,656.3 nm
焦距公差
±1%
镀膜

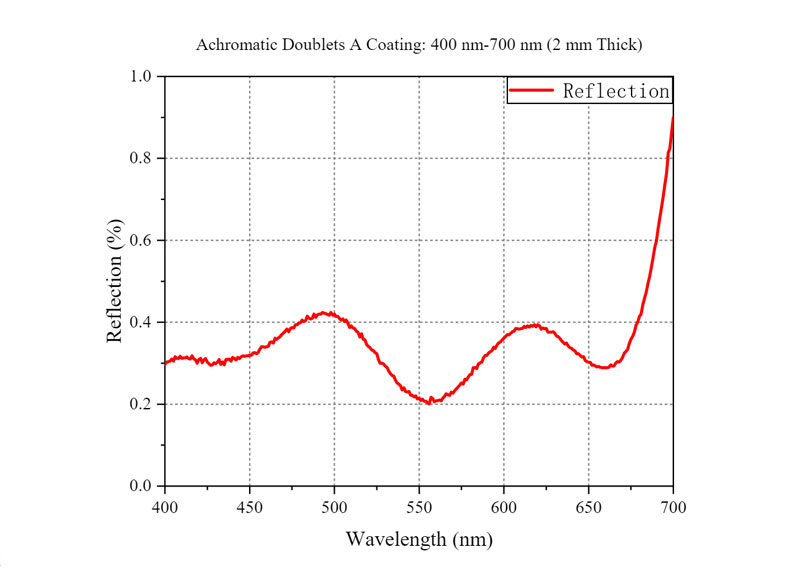

Ravg<0.5%a@400 nm-700 nm
表面光洁度(划痕/麻点)
40/20
曲面局部光圈
0.5
曲面光圈
3
偏心度
≤3 arcmin

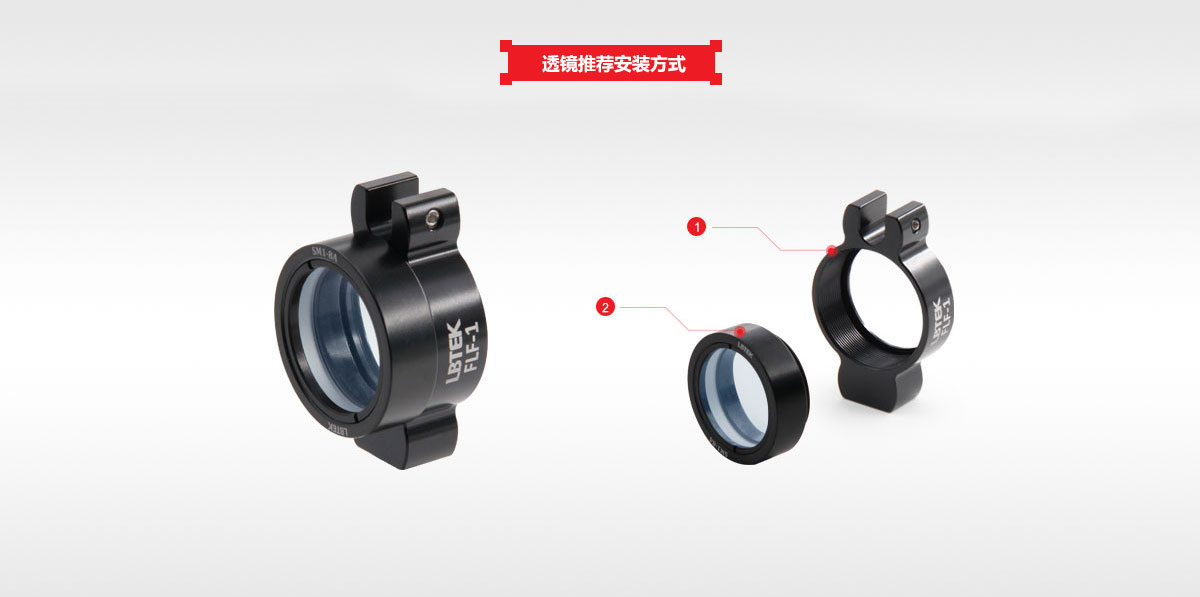

透镜推荐安装方式



LBTEKØ12.7 mm、Ø25.4 mm和Ø50.8 mm透镜可以通过机械外壳螺纹直接固定在固定式透镜镜架上面,其它尺寸的透镜需要通过卡环固定在透镜镜架里面。

Ø12.7 mm光学元件安装方式

① 固定式透镜镜架FLF05 ×1

② Ø12.7 mm透镜 ×1

Ø25.4 mm光学元件安装方式

① 固定式透镜镜架FLF1 ×1

② Ø25.4 mm透镜 ×1

Ø50.8 mm光学元件安装方式

① 固定式透镜镜架FLF2 ×1

② Ø50.8 mm透镜 ×1

LBTEKØ12.7 mm、Ø25.4 mm和Ø50.8 mm透镜可以通过机械外壳螺纹和螺纹转接件直接固定在同轴安装板上面;其它尺寸透镜需要通过卡环固定在同轴安装板里面。

Ø12.7 mm光学元件安装方式

① 30 mm同轴安装板OPM-12.5A ×1

② 螺纹转接件SM1-SM05B ×1

③ Ø12.7 mm透镜 ×1

Ø25.4 mm光学元件安装方式

① 30 mm同轴安装板OPM-12.5A(带卡环)×1

-

③ Ø25.4 mm透镜 ×1

Ø50.8 mm光学元件安装方式

① 60 mm同轴安装板OPB-9B(带卡环)×1

-

③ Ø50.8 mm透镜 ×1

LBTEKØ12.7 mm、Ø25.4 mm和Ø50.8 mm透镜可以通过机械外壳螺纹直接固定在透镜套筒上面;其它尺寸透镜需要通过卡环固定在透镜套筒里面。

Ø12.7 mm光学元件安装方式

① Ø12.7 mm透镜套筒SM05-25A ×1

② Ø12.7 mm透镜 ×1

Ø25.4 mm光学元件安装方式

① Ø25.4 mm透镜套筒SM1-12.5A ×1

② Ø25.4 mm透镜 ×1

Ø50.8 mm光学元件安装方式

① Ø50.8 mm透镜套筒SM2-25A ×1

② Ø50.8 mm透镜 ×1

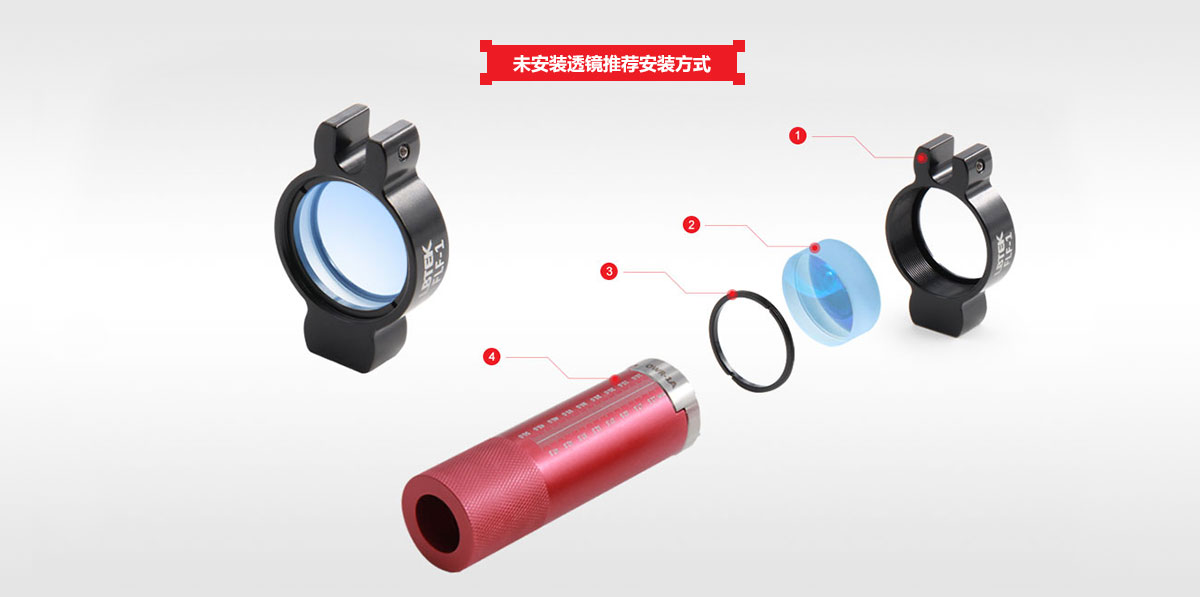

未安装透镜推荐安装方式



LBTEKØ12.7 mm、Ø25.4 mm和Ø50.8 mm未安装透镜可以使用卡环直接固定在固定式透镜镜架上面,其它尺寸的透镜需要先胶粘在透镜安装转接件里面,然后通过卡环固定在透镜镜架上面。

Ø12.7 mm光学元件安装方式

① 固定式透镜镜架FLF05(带卡环)×1

② Ø12.7 mm未安装透镜 ×1

③ 卡环SM05R ×1

④ 卡环扳手OWR-05A ×1





Ø25.4 mm光学元件安装方式

① 固定式透镜镜架FLF1(带卡环)×1

② Ø25.4 mm未安装透镜 ×1

③ 卡环SM1R ×1

④ 卡环扳手OWR-1A ×1





Ø50.8 mm光学元件安装方式

① 固定式透镜镜架FLF2(带卡环)×1

② Ø50.8 mm未安装透镜 ×1

③ 卡环SM2R ×1

④ 卡环扳手OWR-2A ×1





LBTEKØ25.4 mm和Ø50.8 mm未安装透镜可以使用卡环直接固定在同轴安装板上面;Ø12.7 mm未安装透镜先安装在Ø12.7 mm透镜套筒里面,然后通过螺纹转接件转成SM1螺纹固定在30 mm同轴安装板上面;其它尺寸的透镜需要先胶粘在透镜安装转接件里面,然后通过卡环固定在同轴安装板里面,。

Ø12.7 mm光学元件安装方式

① 30 mm同轴安装板OPM-12.5A(带卡环)×1

② 螺纹转接件SM1-SM05B ×1

③ Ø12.7 mm透镜套筒SM05-8A(带卡环)×1

④ Ø12.7 mm未安装透镜 ×1

⑤ 卡环SM05R ×1

⑥ 卡环扳手OWR-05A ×1

Ø25.4 mm光学元件安装方式

① 30 mm同轴安装板OPM-12.5A(带卡环)×1

④ Ø25.4 mm未安装透镜×1

⑤ 卡环SM1R×1

⑥ 卡环扳手OWR-1A×1





Ø50.8 mm光学元件安装方式

① 60 mm同轴安装板OPB-9B(带卡环)×1

④ Ø50.8 mm未安装透镜×1

⑤ 卡环SM2R×1

⑥ 卡环扳手OWR-2A×1





LBTEKØ12.7 mm、Ø25.4 mm和Ø50.8 mm未安装透镜可以使用卡环直接固定在透镜套筒里面;其它尺寸的透镜需要先胶粘在透镜安装转接件里面,然后通过卡环固定在透镜套筒里面。

Ø12.7 mm光学元件安装方式

① Ø12.7 mm透镜套筒SM05-25A(带卡环)×1

② Ø12.7 mm未安装透镜 ×1

③ 卡环SM05R ×1

④ 卡环扳手OWR-05A ×1





Ø25.4 mm光学元件安装方式

① Ø25.4 mm透镜套筒SM1-12.5A(带卡环)×1

② Ø25.4 mm未安装透镜 ×1

③ 卡环SM1R ×1

④ 卡环扳手OWR-1A ×1





Ø50.8 mm光学元件安装方式

① Ø50.8 mm透镜套筒SM2-25A(带卡环)×1

② Ø50.8 mm未安装透镜 ×1

③ 卡环SM2R ×1

④ 卡环扳手OWR-2A ×1







消色差双胶合正透镜,增透膜:400 nm-700 nm
  • 工作波长:400 nm-700 nm(增透膜)
  • 针对不同波长光焦距偏移量小
  • 高精度设计加工满足多种需求

消色差双胶合透镜的光学性能要远远优于单透镜,适用于需求苛刻的成像和光束控制需求。
LBTEK所有圆形透镜都预安装标准透镜套筒或者透镜安装转接件。这些机械件表面均刻有产品型号、类型、直径和焦距,方便用户快速识别透镜参数。

LBTEK透镜外壳表面均刻有产品型号等信息
产品型号 直径 焦距 对比 单价 发货日期 购物车
MAD417-A 25.4 mm 60.0 mm
¥622 当天
加入购物车
MAD510-A 50.8 mm 150.0 mm
¥1047 当天
加入购物车
MAD413-A 25.4 mm 300.0 mm
¥622 当天
加入购物车
MAD419-A 25.4 mm 250.0 mm
¥622 当天
加入购物车
MAD410-A 25.4 mm 150.0 mm
¥622 当天
加入购物车
MAD409-A 25.4 mm 125.0 mm
¥622 当天
加入购物车
MAD408-A 25.4 mm 100.0 mm
¥622 当天
加入购物车
MAD407-A 25.4 mm 80.0 mm
¥622 当天
加入购物车
MAD412-A 25.4 mm 75.0 mm
¥622 当天
加入购物车
MAD304-A 12.7 mm 25.0 mm
¥429 当天
加入购物车
MAD406-A 25.4 mm 50.0 mm
¥622 当天
加入购物车
MAD416-A 25.4 mm 45.0 mm
¥622 当天
加入购物车
MAD414-A 25.4 mm 35.0 mm
¥622 当天
加入购物车
MAD405-A 25.4 mm 30.0 mm
¥622 当天
加入购物车
MAD312-A 12.7 mm 75.0 mm
¥429 当天
加入购物车
MAD306-A 12.7 mm 50.0 mm
¥429 当天
加入购物车
MAD305-A 12.7 mm 30.0 mm
¥429 当天
加入购物车
MAD303-A 12.7 mm 19.0 mm
¥429 当天
加入购物车
消色差双胶合正透镜,增透膜:400 nm-700 nm,未安装
  • 工作波长:400 nm-700 nm(增透膜)
  • 针对不同波长光焦距偏移量小
  • 高精度设计加工满足多种需求

消色差双胶合透镜的光学性能要远远优于单透镜,适用于需求苛刻的成像和光束控制需求。LBTEK所有圆形透镜均可安装于LBTEK标准透镜套筒、固定式透镜镜架以及各类同轴安装板上。客户可针对不同应用场景选择最佳安装方式。

LBTEK未安装透镜适用于搭建紧凑型系统
产品型号 直径 焦距 对比 单价 发货日期 购物车
AD406-A 25.4 mm 50.2 mm
¥556 当天
加入购物车
AD510-A 50.8 mm 150.0 mm
¥955 当天
加入购物车
AD413-A 25.4 mm 300.2 mm
¥556 当天
加入购物车
AD419-A 25.4 mm 250.0 mm
¥556 当天
加入购物车
AD410-A 25.4 mm 150.0 mm
¥556 当天
加入购物车
AD409-A 25.4 mm 125.0 mm
¥556 当天
加入购物车
AD408-A 25.4 mm 100.0 mm
¥556 当天
加入购物车
AD407-A 25.4 mm 80.0 mm
¥556 当天
加入购物车
AD412-A 25.4 mm 75.0 mm
¥556 当天
加入购物车
AD417-A 25.4 mm 60.1 mm
¥556 当天
加入购物车
AD201-A 8.0 mm 10.0 mm
¥308 当天
加入购物车
AD416-A 25.4 mm 45.0 mm
¥556 当天
加入购物车
AD414-A 25.4 mm 35.2 mm
¥556 当天
加入购物车
AD405-A 25.4 mm 30.0 mm
¥556 当天
加入购物车
AD312-A 12.7 mm 75.0 mm
¥378 当天
加入购物车
AD306-A 12.7 mm 50.0 mm
¥378 当天
加入购物车
AD305-A 12.7 mm 30.0 mm
¥378 当天
加入购物车
AD303-A 12.7 mm 19.0 mm
¥378 当天
加入购物车
AD304-A 12.7 mm 25.0 mm
¥378 当天
加入购物车
