LBTEK 消色差消偏器由两块圆形石英楔形晶体组成，两块晶体的光轴夹角为45°，厚楔形晶体与薄楔片晶体的厚度比为2:1，晶体之间采用紫外固化胶粘合。消色差消偏器是将偏振光变成非偏振光的一种无源偏振器件，对于单色光，当具有一定直径的线偏振单色光通过具有梯度相位差的消色差消偏器，不同位置出射光的相位差不同或旋转角不同，使得光束具有不同的偏振态，从而改变其有序状态，使出射光的偏振度下降；对于宽光谱，通过具有一定梯度相位差的消色差消偏器，由于入射光具有各种不同的波长，通过消色差消偏器后具有不同的相位延迟，使出射光变为具有不同椭圆率的椭圆偏振光，整个光束就是随机状态的合成，使输出光呈现消偏，即在频域上产生了消偏的积分效果。 消色差消偏器的消偏效果与工作波长、材质、光轴夹角和棱镜楔角有关。经消色差消偏器出射的光和自然光的区别：在不同位置的偏振态是确定的，而自然光的偏振态是随机的。一般来说，只要使光在不同的偏振态不占优势，就认为达到了消偏效果。消色差消偏器在激光加工、光纤陀螺、光纤传感器、高精度分光光度计、光电检测技术及Raman放大器等方面有着广泛的应用。目前LBTEK消色差消偏器的主要分为未镀膜和镀膜两类。未镀膜的波长范围为190 nm-2500 nm，镀膜的范围有400 nm-700 nm、700 nm-1100 nm和1100 nm-1650 nm三种。
|

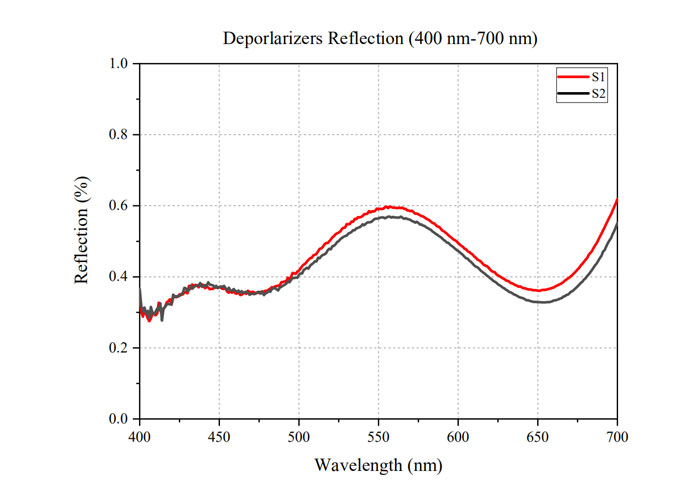

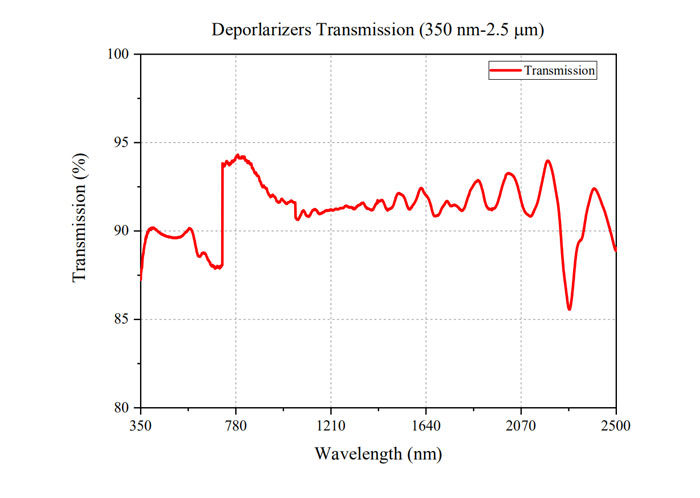

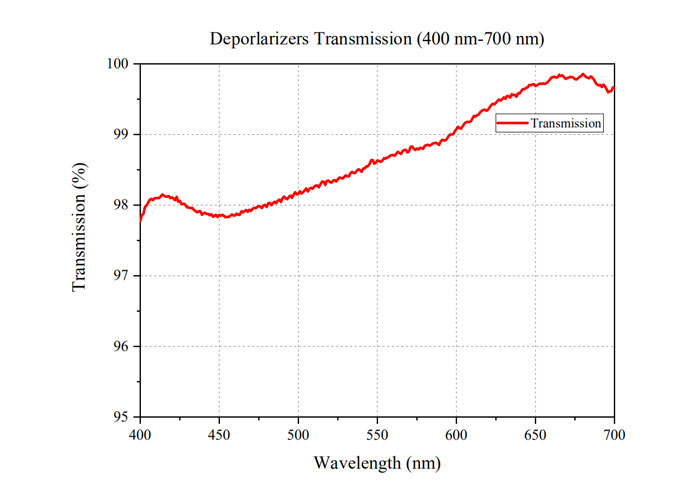

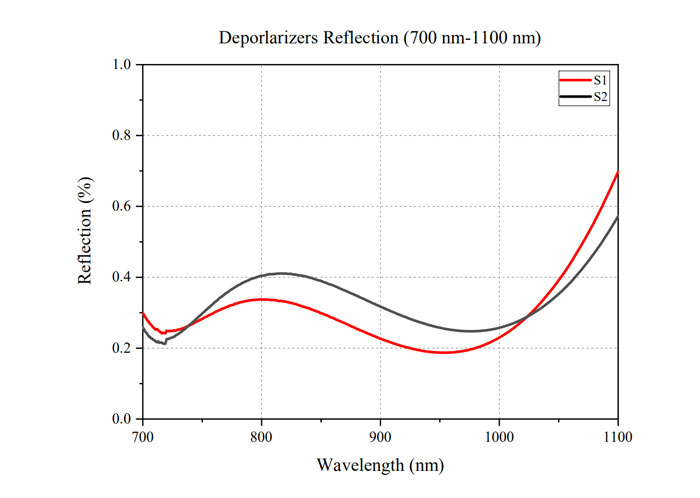

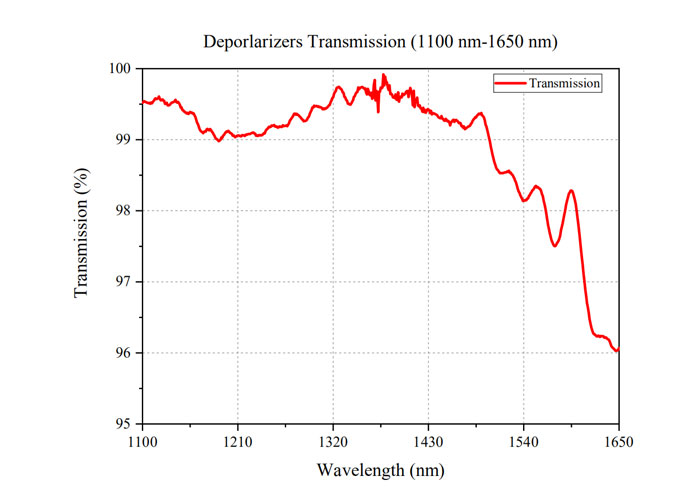

光学元件材质
石英晶体 |
直径
25.4 mm |
|
直径公差
+0.0/-0.1 mm |
厚度
7.2 mm |
|
厚度公差
±0.1 mm |
通光孔径
90%CA |
|
楔角公差
±0.1° |
楔角
2° |
|
表面平行度
<1 arcmin |
表面光洁度（划痕/麻点）
20/10（S/D） |
|

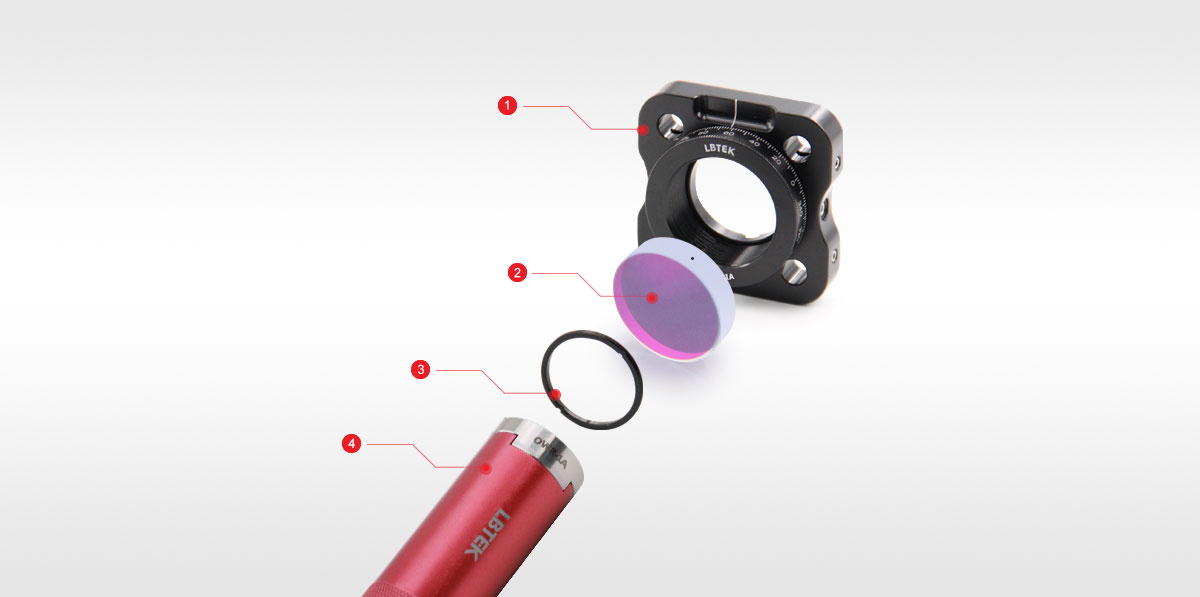

LBTEK消色差消偏器等光学元件常安装于同轴安装板 |
① 30mm同轴系统旋转调整架CRM-1A×1 |
② 消色差消偏器APD10-C×1 |
③ SM1卡环SM1R×1 |
④ 卡环扳手OWR-1A×1 |
消色差消偏器
一、定义
消色差消偏器由两块圆形石英楔形晶体组成，两块晶体的光轴夹角为45°，厚楔形晶体与薄楔片晶体的厚度比为2:1，晶体之间采用紫外固化胶粘合，是将偏振光变成非偏振光的一种无源偏振器件，适用于单色光和宽光谱光源。

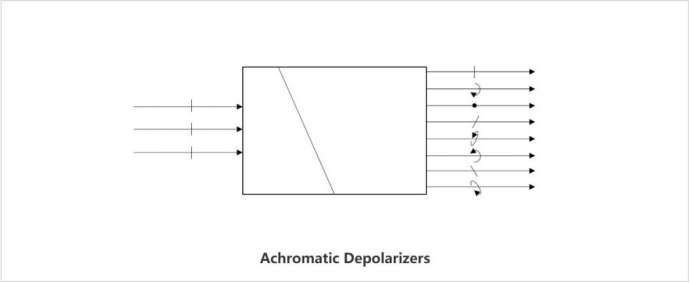

图1. 消色差消偏器光路示意图。
二、特点
1、适用于单色光和宽光谱光源；
2、工作波长：400 nm-700 nm，700 nm-1100 nm，1100 nm-1650 nm，350 nm-2500 nm；
3、外侧带有点状标识，指示快轴方向。
三、说明
LBTEK消色差消偏器使用晶体石英制成，它是一种在宽谱范围具有明显双折射效应的晶体。当偏振光入射到消偏器上时，由于晶体的双折射特性，o光和e光通过晶体的传播速度不同，从晶体不同位置出射时，具有不同的相位差，延迟量为：
当入射光为单色光时，不同位置的出射光具有不同的相位，出射光随着厚度变化在线偏振光、 椭圆偏振光和圆偏振光之间不断变化，当晶体厚度以及光束直径足够时，将包含所有偏振状态，因此可以认为达到消偏效果。
当入射光为白光时，由于具有不同的波长，经过消偏器后将会具有不同的相位差，使出射光具有各种各样的偏振态，使出射光得到有效的消偏。
四、偏振度的测量
光束经过起偏器后得到偏振光，入射到消色差消偏器上，再通过检偏器，使用功率计测量出射光的功率。旋转检偏器，得到出射光最大功率与最小功率。

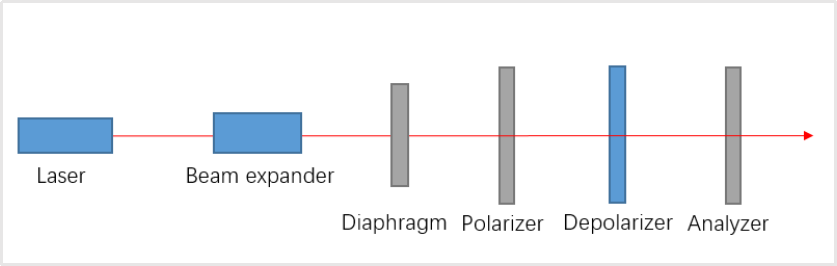

图2. 偏振度测量。
根据偏振度的公式，即可计算出光束经过消色差消偏器后的剩余的偏振度，从而观察消色差消偏器的消偏效果：
LBTEK 消色差消偏器常用于将偏振光变成非偏振光，消色差消偏器的消偏效果与工作波长、材质、光轴夹角和棱镜楔角有关。一般来说，只要使光在不同的偏振态不占优势，就认为达到了消偏效果。消色差消偏器在激光加工、光纤陀螺、光纤传感器、高精度分光光度计、光电检测技术及Raman放大器等方面有着广泛的应用。
LBTEK 消色差消偏器常用于将偏振光变成非偏振光，消色差消偏器的消偏效果与工作波长、材质、光轴夹角和棱镜楔角有关。一般来说，只要使光在不同的偏振态不占优势，就认为达到了消偏效果。消色差消偏器在激光加工、光纤陀螺、光纤传感器、高精度分光光度计、光电检测技术及Raman放大器等方面有着广泛的应用。
