双凹透镜,N-SF11,未镀膜:420 nm- 2.3 μm

  • 参数规格
  • 曲线
  • 组装
  • 技术说明
  • 应用案例
  • 反馈
产品说明
  • 光学材质:N-SF11
  • 工作波长:420 nm-2.3 μm(未镀膜)
  • 用途:成像、扩束或缩束

      双凹透镜双面均为凹面,且具有相同的曲率半径。双凹透镜具有负焦距通常用于光束准直、增加(减小)焦距或扩大(缩小)图像。因为N-SF11具有较低的阿贝数,由N-SF11材料制成的透镜展示出的色散相比N-BK7透镜更大,因此LBTEK选择使用N-SF11制作焦距更小的透镜,并且N-SF11透镜更加适用于特别严苛(酸性和碱性)的环境。除了N-SF11双凹透镜以外, LBTEK还提供N-BK7双凹透镜,N-BK7是最常用于高质量光学元件的材料,广泛应用于可见光和近红外应用领域。 LBTEK提供未镀膜双凹透镜和400 nm-700 nm、700 nm-1100 nm、1100 nm-1650 nm三种增透膜透镜。我们的透镜均精细加工,严格管控质量,保证LBTEK以合理的价格为用户提供高质量的透镜产品。

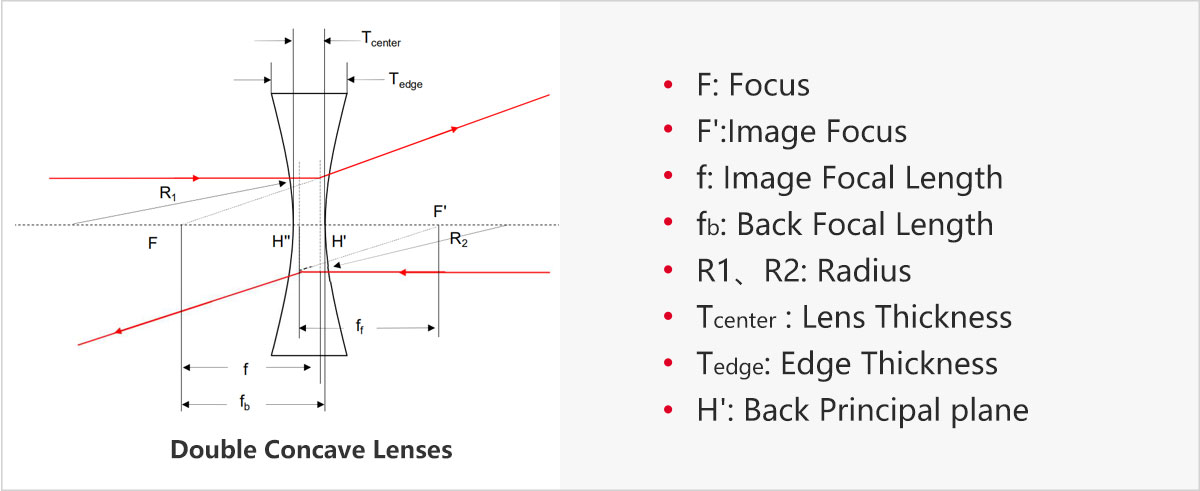

示意图
通用参数
光学元件材质
N-SF11
工作波长
420 nm-2300 nm
焦距公差
±1%
表面光洁度(划痕/麻点)
40/20
曲面光圈
3
曲面局部光圈
0.5
偏心度
≤3 arcmin

透镜推荐安装方式



LBTEKØ12.7 mm、Ø25.4 mm和Ø50.8 mm透镜可以通过机械外壳螺纹直接固定在固定式透镜镜架上面,其它尺寸的透镜需要通过卡环固定在透镜镜架里面。

Ø12.7 mm光学元件安装方式

① 固定式透镜镜架FLF05 ×1

② Ø12.7 mm透镜 ×1

Ø25.4 mm光学元件安装方式

① 固定式透镜镜架FLF1 ×1

② Ø25.4 mm透镜 ×1

Ø50.8 mm光学元件安装方式

① 固定式透镜镜架FLF2 ×1

② Ø50.8 mm透镜 ×1

LBTEKØ12.7 mm、Ø25.4 mm和Ø50.8 mm透镜可以通过机械外壳螺纹和螺纹转接件直接固定在同轴安装板上面;其它尺寸透镜需要通过卡环固定在同轴安装板里面。

Ø12.7 mm光学元件安装方式

① 30 mm同轴安装板OPM-12.5A ×1

② 螺纹转接件SM1-SM05B ×1

③ Ø12.7 mm透镜 ×1

Ø25.4 mm光学元件安装方式

① 30 mm同轴安装板OPM-12.5A(带卡环)×1

-

③ Ø25.4 mm透镜 ×1

Ø50.8 mm光学元件安装方式

① 60 mm同轴安装板OPB-9B(带卡环)×1

-

③ Ø50.8 mm透镜 ×1

LBTEKØ12.7 mm、Ø25.4 mm和Ø50.8 mm透镜可以通过机械外壳螺纹直接固定在透镜套筒上面;其它尺寸透镜需要通过卡环固定在透镜套筒里面。

Ø12.7 mm光学元件安装方式

① Ø12.7 mm透镜套筒SM05-25A ×1

② Ø12.7 mm透镜 ×1

Ø25.4 mm光学元件安装方式

① Ø25.4 mm透镜套筒SM1-12.5A ×1

② Ø25.4 mm透镜 ×1

Ø50.8 mm光学元件安装方式

① Ø50.8 mm透镜套筒SM2-25A ×1

② Ø50.8 mm透镜 ×1



未安装透镜推荐安装方式



LBTEKØ12.7 mm、Ø25.4 mm和Ø50.8 mm未安装透镜可以使用卡环直接固定在固定式透镜镜架上面,其它尺寸的透镜需要先胶粘在透镜安装转接件里面,然后通过卡环固定在透镜镜架上面。

Ø12.7 mm光学元件安装方式

① 固定式透镜镜架FLF05(带卡环)×1

② Ø12.7 mm未安装透镜 ×1

③ 卡环SM05R ×1

④ 卡环扳手OWR-05A ×1





Ø25.4 mm光学元件安装方式

① 固定式透镜镜架FLF1(带卡环)×1

② Ø25.4 mm未安装透镜 ×1

③ 卡环SM1R ×1

④ 卡环扳手OWR-1A ×1





Ø50.8 mm光学元件安装方式

① 固定式透镜镜架FLF2(带卡环)×1

② Ø50.8 mm未安装透镜 ×1

③ 卡环SM2R ×1

④ 卡环扳手OWR-2A ×1





LBTEKØ25.4 mm和Ø50.8 mm未安装透镜可以使用卡环直接固定在同轴安装板上面;Ø12.7 mm未安装透镜先安装在Ø12.7 mm透镜套筒里面,然后通过螺纹转接件转成SM1螺纹固定在30 mm同轴安装板上面;其它尺寸的透镜需要先胶粘在透镜安装转接件里面,然后通过卡环固定在同轴安装板里面,。

Ø12.7 mm光学元件安装方式

① 30 mm同轴安装板OPM-12.5A(带卡环)×1

② 螺纹转接件SM1-SM05B ×1

③ Ø12.7 mm透镜套筒SM05-8A(带卡环)×1

④ Ø12.7 mm未安装透镜 ×1

⑤ 卡环SM05R ×1

⑥ 卡环扳手OWR-05A ×1

Ø25.4 mm光学元件安装方式

① 30 mm同轴安装板OPM-12.5A(带卡环)×1

④ Ø25.4 mm未安装透镜×1

⑤ 卡环SM1R×1

⑥ 卡环扳手OWR-1A×1





Ø50.8 mm光学元件安装方式

① 60 mm同轴安装板OPB-9B(带卡环)×1

④ Ø50.8 mm未安装透镜×1

⑤ 卡环SM2R×1

⑥ 卡环扳手OWR-2A×1





LBTEKØ12.7 mm、Ø25.4 mm和Ø50.8 mm未安装透镜可以使用卡环直接固定在透镜套筒里面;其它尺寸的透镜需要先胶粘在透镜安装转接件里面,然后通过卡环固定在透镜套筒里面。

Ø12.7 mm光学元件安装方式

① Ø12.7 mm透镜套筒SM05-25A(带卡环)×1

② Ø12.7 mm未安装透镜 ×1

③ 卡环SM05R ×1

④ 卡环扳手OWR-05A ×1





Ø25.4 mm光学元件安装方式

① Ø25.4 mm透镜套筒SM1-12.5A(带卡环)×1

② Ø25.4 mm未安装透镜 ×1

③ 卡环SM1R ×1

④ 卡环扳手OWR-1A ×1





Ø50.8 mm光学元件安装方式

① Ø50.8 mm透镜套筒SM2-25A(带卡环)×1

② Ø50.8 mm未安装透镜 ×1

③ 卡环SM2R ×1

④ 卡环扳手OWR-2A ×1







双凹透镜

一、定义

双面为凹面的透镜为双凹透镜,一束与光轴平行的平行光入射双凹透镜后出射光的反向延长线在光轴上汇聚成一个点(理论上),这个点为透镜的焦点,双凹透镜是对称性结构,双凹透镜焦距为负

1 双凹透镜光路示意图。

二、特点

1、由于透射材料折射率随波长变化,双凹透镜有色差,会导致不同波长的光线通过光学系统后不会聚在一个点上,焦距随波长变化;

2、由于双凹透镜的对称性,射入双凹透镜的光线可以任意一个面入射;

3、双凹透镜焦距为负焦距。

三、说明

双凹透镜光束发散、扩束等对称的光路中使用入射光与出射光彼此镜像,并且在共轭比为0.2-5的光学系统中使用时,效果比平凹透镜好

无限共轭条件下平凹透镜像差比双凹透镜小,而光学系统中平凹透镜比双凹透镜更容易对准且可以适当减小球差,另外在高能脉冲激光应用中,从平面一侧入射可以明显减少面反射光聚焦形成的光斑,减小闪光。

四、增透膜

增透膜是一种硬质耐热的氧化膜,光学器件镀膜后在特定波长范围内的反射可以做到最小,通常要求镀膜的厚度必须是设计波长的1/4奇数倍,这种设计使得相邻两个反射面的反射光束之间有一个半波长的路径差,从而减小反射的影响。LBTEK公司常用的增透膜材料为氟化镁(n=1.38),也可以定制镀其他增透膜材料。

五、透镜选择

选择合适的透镜形状是减少光学像差的关键。一般情况下,当共轭比大于5:1或接近无限共轭(准直的光在镜头的一端),/凹透镜或消色差胶合透镜会是更的选择。当有限共轭比5:1到1:5之间时,双凸/凹透镜的使用效果会更理想。

1 不同透镜形状的效果对比

六、材料选择

玻璃材料的选择十分重要,不同的玻璃类型具有不同的特性。LBTEK提供多种玻璃材料可选,通常以折射率和色散对玻璃类型进行划分,另外,不同的玻璃类型具有不同的透射波长区域,每种玻璃的化学,耐热与机械性能也会有所不同。表2列出了常用玻璃材料的特性。

2 常用玻璃材料特性

3列出了LBTEK各透镜标准品可提供的材料,除下表所示,LBTEK还提供不同材质、尺寸以及膜系的产品定制服务,如有特殊需求请联系LBTEK技术支持。

3 LBTEK各透镜标准品可提供的材料

      该应用选取LBTEK标准双凹透镜和双凸透镜组合搭建激光扩束系统。从光纤中输出的准直激光,依据光束放大倍数Ratio=D/d,选择双凹透镜、双凸透镜的焦距,按照示意图所示f1、f2焦距关系需满足Ratio=D/d=f2/f1,达到扩束效果,如果需要缩小光束,则光路示意图中光路反向,同时透镜焦距比满足Ratio=d/D=f1/f2,光路系统中,采用LBTEK标准的透镜安装架及接杆支架和底座,顶部用标准的Ø6mm接杆确保两透镜光轴高度一致。

姓名
手机
单位
邮箱
联系我
反馈产品
反馈类型
{{item.type_name}}
反馈内容
提 交
历史反馈
{{item.user_name}}发布于{{item.create_time}}
{{item.question_content}}
双凹透镜,N-SF11,增透膜:420 nm-2.3 μm
  • 基片材料:N-SF11
  • 工作波长:420 nm-2.3 μm(未镀膜)
  • 用途:成像、扩束或缩束
  • 预安装机械外壳

LBTEK双凹透镜具有负焦距常用于成像或光束准直等应用。因为N-SF11具有较低的阿贝数,因此LBTEK选择使用经RoHS认证的N-SF11制作多种焦距更小的透镜,并且N-SF11透镜更加适用于特别严苛(酸性或碱性)的环境。LBTEK所有圆形透镜都预安装标准透镜套筒或者透镜安装转接件。这些机械件表面

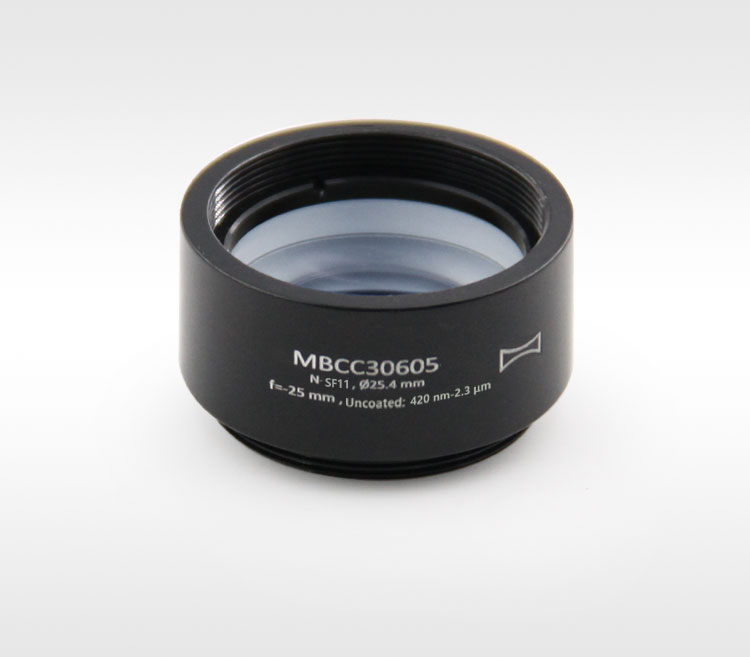

LBTEK透镜外壳表面均刻有产品型号等信息
产品型号 直径 焦距 对比 单价 发货日期 购物车
MBCC30605 25.4 mm -25.0 mm
¥310

当天

加入购物车
双凹透镜,N-SF11,增透膜:420 nm-2.3 μm,未安装
  • 基片材料:N-SF11
  • 工作波长:420 nm-2300 nm
  • 用途:成像、扩束或缩束

LBTEK双凹透镜具有负焦距常用于成像或光束准直等应用。因为N-SF11具有较低的阿贝数,因此LBTEK选择使用经RoHS认证的N-SF11制作多种焦距更小的透镜,并且N-SF11透镜更加适用于特别严苛(酸性或碱性)的环境。LBTEK所有圆形透镜均可安装于LBTEK标准透镜套筒、固定式透镜镜架以及各类同轴安装板上。客户可针对不同应用场景选择最佳安装方式。

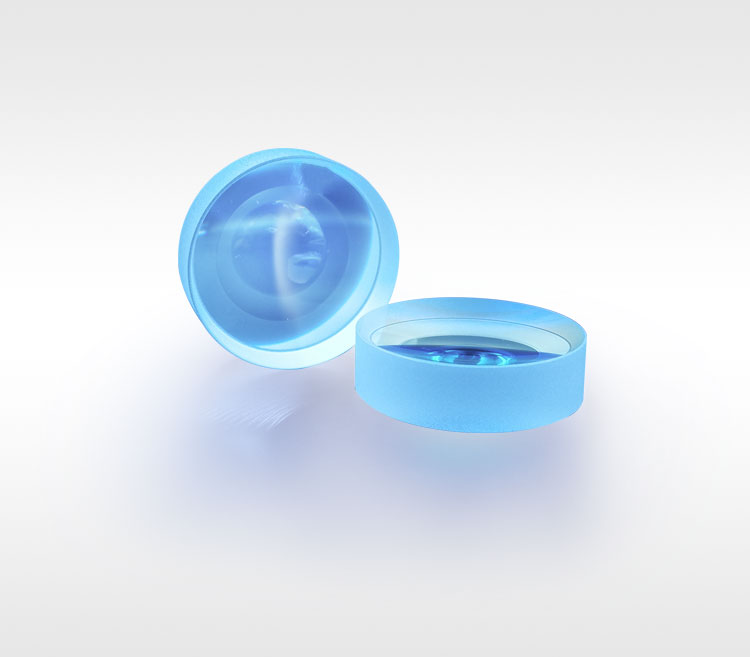

LBTEK未安装透镜适用于搭建紧凑型系统
产品型号 直径 焦距 对比 单价 发货日期 购物车
BCC30605 25.4 mm -25.0 mm
¥237

当天

加入购物车
