平凹圆形柱面透镜,N-BK7,增透膜:700 nm-1100 nm

  • 参数规格

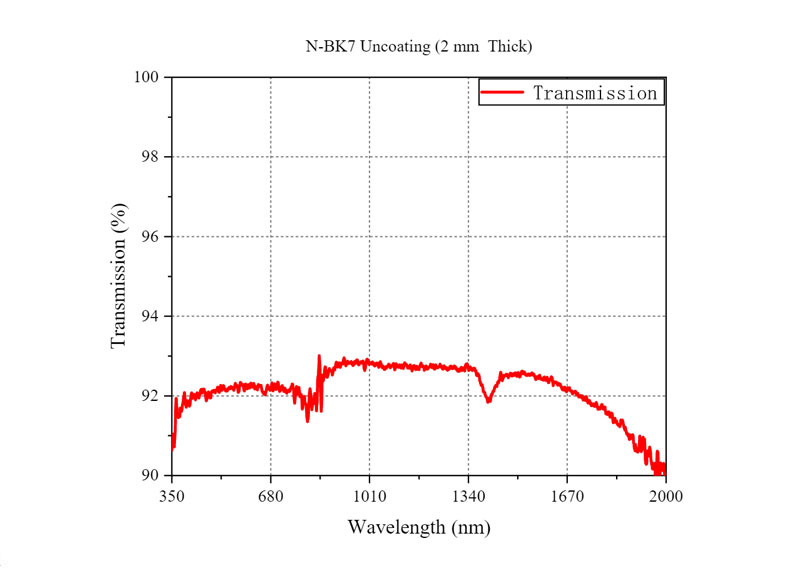

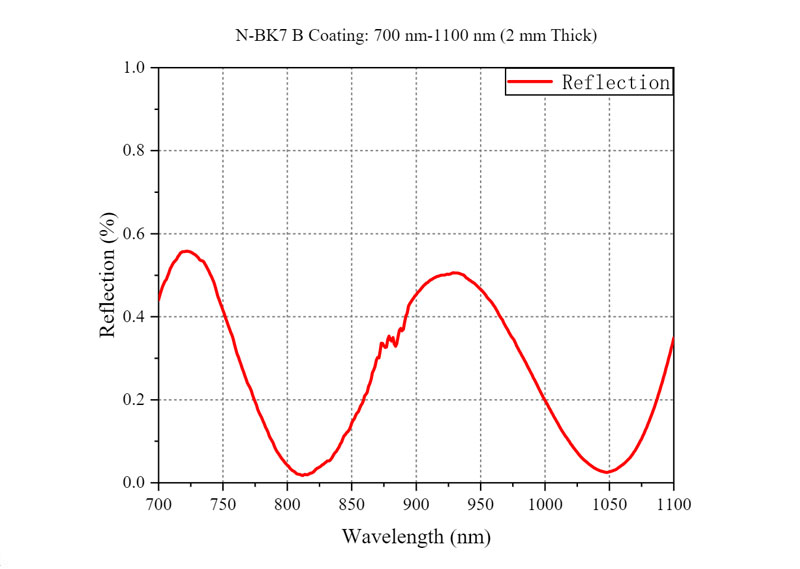

  • 曲线
  • 组装
  • 技术说明
  • 反馈
产品说明
  • 光学材质:N-BK7
  • 工作波长:700 nm-1100 nm(增透膜)
  • 圆形几何构造,已安装机械外壳
  • 用途:成像、单方向光束准直、光束整形

     平凹圆形柱面透镜一面平面,一面圆柱面,具有负焦距。不同于球面透镜,柱透镜只在一个方向上对光束起作用。柱透镜一般用于光束整形,典型应用包括双柱透镜组准直和圆化激光二极管输出光束。为减少球差,平凹圆形柱面透镜用于将准直光束发散成光斑时,光束应入射到透镜曲面上。LBTEK选择使用N-BK7制作多种透镜,N-BK7是最常见的透镜材料,多用于可见光和近红外应用领域。 LBTEK提供未镀膜平凹圆形柱面透镜和400-700 nm、700-1100 nm、1100-1650 nm三种增透膜透镜。我们的透镜均精细加工,严格管控质量,保证LBTEK以合理的价格为用户提供高质量的透镜产品。

示意图
通用参数
光学元件材质
N-BK7
设计波长
587.6 nm
表面光洁度(划痕/麻点)
60/40
平面平整度(@633 nm)
λ/2
直径
25.4 mm
曲面光圈
3
焦距公差
±1%

透镜推荐安装方式



LBTEKØ12.7 mm、Ø25.4 mm和Ø50.8 mm透镜可以通过机械外壳螺纹直接固定在固定式透镜镜架上面,其它尺寸的透镜需要通过卡环固定在透镜镜架里面。

Ø12.7 mm光学元件安装方式

① 固定式透镜镜架FLF05×1

② Ø12.7 mm透镜×1



Ø25.4 mm光学元件安装方式

① 固定式透镜镜架FLF1×1

② Ø25.4 mm透镜×1



Ø50.8 mm光学元件安装方式

① 固定式透镜镜架FLF2×1

② Ø50.8 mm透镜×1



LBTEKØ12.7 mm、Ø25.4 mm和Ø50.8 mm透镜可以通过机械外壳螺纹和螺纹转接件直接固定在同轴安装板上面;其它尺寸透镜需要通过卡环固定在同轴安装板里面。

Ø12.7 mm光学元件安装方式

① 30 mm同轴安装板OPM-12.5A

×1

② 螺纹转接件SM1-SM05B×1

③ Ø12.7 mm透镜×1

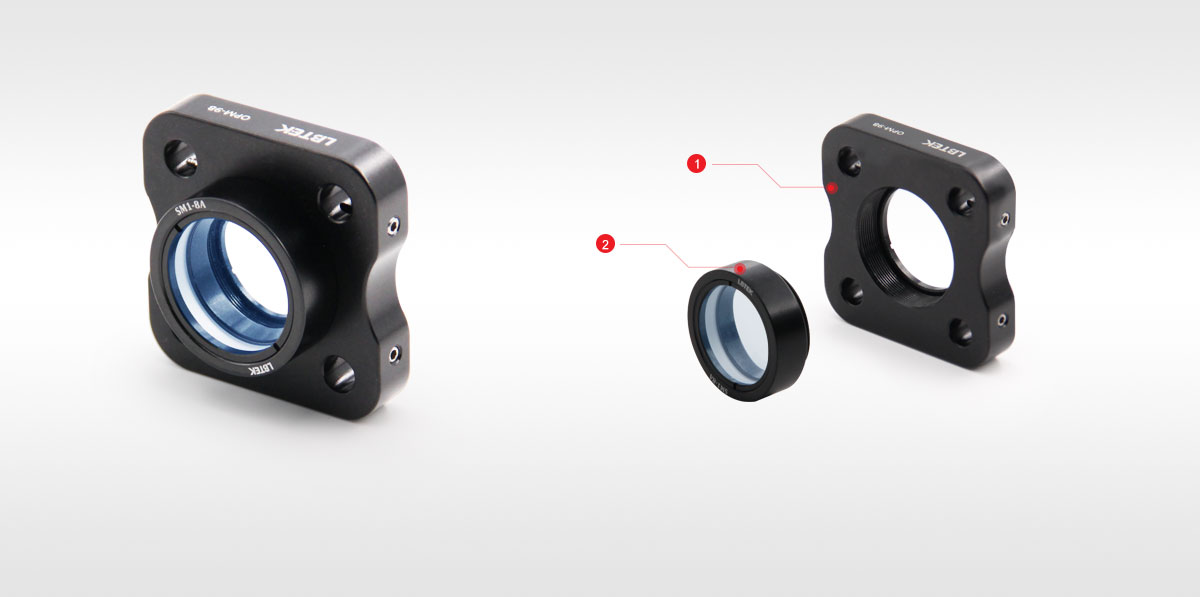

Ø25.4 mm光学元件安装方式

① 30 mm同轴安装板OPM-12.5A

(带卡环)×1

② Ø25.4 mm透镜×1



Ø50.8 mm光学元件安装方式

① 60 mm同轴安装板OPB-9B(带卡环)×1

② Ø50.8 mm透镜×1



LBTEKØ12.7 mm、Ø25.4 mm和Ø50.8 mm透镜可以通过机械外壳螺纹直接固定在透镜套筒上面;其它尺寸透镜需要通过卡环固定在透镜套筒里面。

Ø12.7 mm光学元件安装方式

① Ø12.7 mm透镜套筒SM05-25A

×1

② Ø12.7 mm透镜×1



Ø25.4 mm光学元件安装方式

① Ø25.4 mm透镜套筒SM1-12.5A×1

② Ø25.4 mm透镜×1



Ø50.8 mm光学元件安装方式

① Ø50.8 mm透镜套筒SM2-25A×1

② Ø50.8 mm透镜×1





未安装透镜推荐安装方式



LBTEKØ12.7 mm、Ø25.4 mm和Ø50.8 mm未安装透镜可以使用卡环直接固定在固定式透镜镜架上面,其它尺寸的透镜需要先胶粘在透镜安装转接件里面,然后通过卡环固定在透镜镜架上面。

Ø12.7 mm光学元件安装方式

① 固定式透镜镜架FLF05(带卡环)

×1

② Ø12.7 mm未安装透镜×1

③ 卡环SM05R×1

④ 卡环扳手OWR-05A×1





Ø25.4 mm光学元件安装方式

① 固定式透镜镜架FLF1(带卡环)×1

② Ø25.4 mm未安装透镜×1

③ 卡环SM1R×1

④ 卡环扳手OWR-1A×1





Ø50.8 mm光学元件安装方式

① 固定式透镜镜架FLF2(带卡环)×1

② Ø50.8 mm未安装透镜×1

③ 卡环SM2R×1

④ 卡环扳手OWR-2A×1





LBTEKØ25.4 mm和Ø50.8 mm未安装透镜可以使用卡环直接固定在同轴安装板上面;Ø12.7 mm未安装透镜先安装在Ø12.7 mm透镜套筒里面,然后通过螺纹转接件转成SM1螺纹固定在30 mm同轴安装板上面;其它尺寸的透镜需要先胶粘在透镜安装转接件里面,然后通过卡环固定在同轴安装板里面,。

Ø12.7 mm光学元件安装方式

① 30 mm同轴安装板OPM-12.5A

×1

② 螺纹转接件SM1-SM05B×1

③ Ø12.7 mm透镜套筒SM05-8A(带卡环)×1

④ Ø12.7 mm未安装透镜×1

⑤ 卡环SM05R×1

⑥ 卡环扳手OWR-05A×1

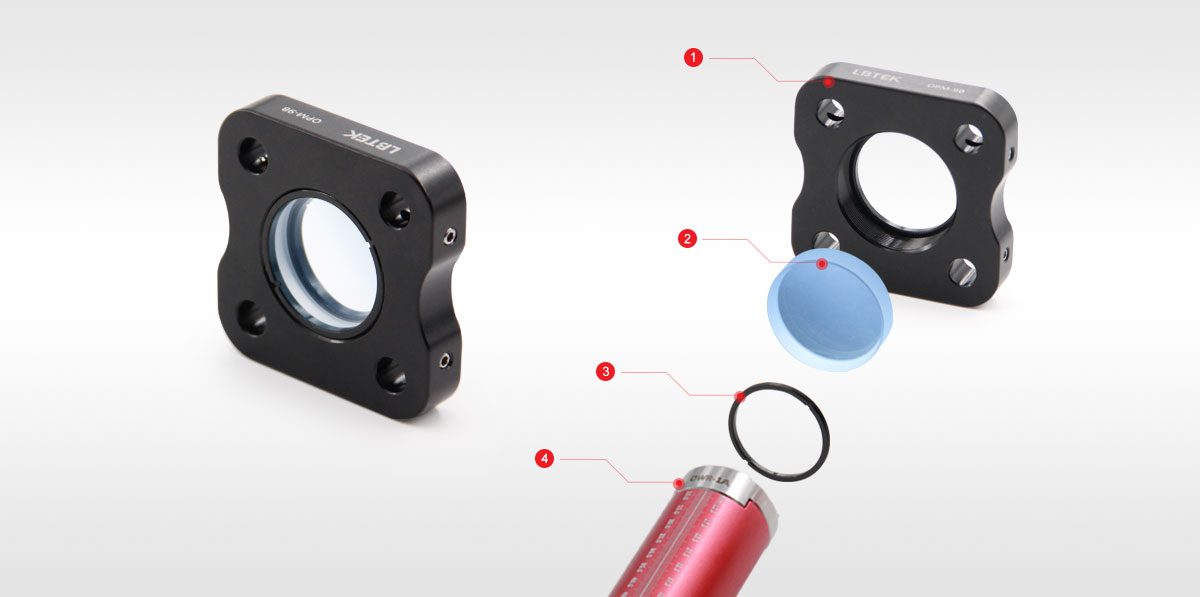

Ø25.4 mm光学元件安装方式

① 30 mm同轴安装板OPM-12.5A(带卡环)×1

② Ø25.4 mm未安装透镜×1

③ 卡环SM1R×1

④ 卡环扳手OWR-1A×1





Ø50.8 mm光学元件安装方式

① 60 mm同轴安装板OPB-9B(带卡环)×1

② Ø50.8 mm未安装透镜×1

③ 卡环SM2R×1

④ 卡环扳手OWR-2A×1





LBTEKØ12.7 mm、Ø25.4 mm和Ø50.8 mm未安装透镜可以使用卡环直接固定在透镜套筒里面;其它尺寸的透镜需要先胶粘在透镜安装转接件里面,然后通过卡环固定在透镜套筒里面。

Ø12.7 mm光学元件安装方式

① Ø12.7 mm透镜套筒SM05-25A(带卡环)×1

② Ø12.7 mm未安装透镜×1

③ 卡环SM05R×1

④ 卡环扳手OWR-05A×1





Ø25.4 mm光学元件安装方式

① Ø25.4 mm透镜套筒SM1-12.5A(带卡环)×1

② Ø25.4 mm未安装透镜×1

③ 卡环SM1R×1

④ 卡环扳手OWR-1A×1





Ø50.8 mm光学元件安装方式

① Ø50.8 mm透镜套筒SM2-25A(带卡环)×1

② Ø50.8 mm未安装透镜×1

③ 卡环SM2R×1

④ 卡环扳手OWR-2A×1







平凹圆形柱面透镜

一、定义

平凹圆形柱面透镜一面平面,一面圆柱面,具有负焦距。不同于球面透镜,柱透镜只在一个方向上对光束起作用。

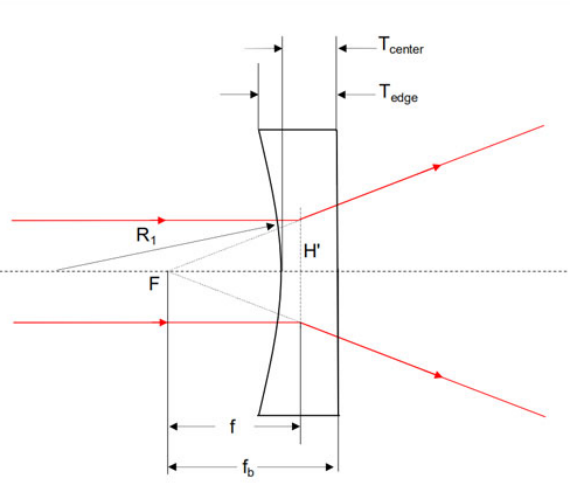

1 平凹圆形柱面透镜光路示意图。

二、特点

1、用途:成像、单方向光束准直、光束整形;

2、点光源通过柱面透镜转换为线光源;

3、只对一个轴上的入射光有作用。

三、说明

柱面透镜用于那些需要在一维方向对点光源整形的应用。典型应用的是利用单个柱面透镜将准直的激光束转换为线光束。一对柱面透镜可以用来对图像进行整形。为了最小化球差,当对光束进行汇聚或发散时,应将透镜的曲面朝向光源。

圆形柱面透镜优势:

1、便于安装与调节;

柱面透镜优势:

1、价格相对较低;

2、型号全,方便选择;

四、增透膜

增透膜是一种硬质耐热的氧化膜,光学器件镀膜后在特定波长范围内的反射可以做到最小,通常要求镀膜的厚度必须是设计波长的1/4奇数倍,这种设计使得相邻两个反射面的反射光束之间有一个半波长的路径差,从而减小反射的影响。LBTEK公司常用的增透膜材料为氟化镁(n=1.38),也可以定制镀其他增透膜材料。

五、透镜选择

选择合适的透镜形状是减少光学像差的关键。一般情况下,当共轭比大于5:1或接近无限共轭(准直的光在镜头的一端),/凹透镜或消色差胶合透镜会是更的选择。当有限共轭比5:1到1:5之间时,双凸/凹透镜的使用效果会更理想。

1 不同透镜形状的效果对比

六、材料选择

玻璃材料的选择十分重要,不同的玻璃类型具有不同的特性。LBTEK提供多种玻璃材料可选,通常以折射率和色散对玻璃类型进行划分,另外,不同的玻璃类型具有不同的透射波长区域,每种玻璃的化学,耐热与机械性能也会有所不同。表2列出了常用玻璃材料的特性。

2 常用玻璃材料特性

3列出了LBTEK各透镜标准品可提供的材料,除下表所示,LBTEK还提供不同材质、尺寸以及膜系的产品定制服务,如有特殊需求请联系LBTEK技术支持。

3 LBTEK各透镜标准品可提供的材料

姓名
手机
单位
邮箱
联系我
反馈产品
反馈类型
{{item.type_name}}
反馈内容
提 交
历史反馈
{{item.user_name}}发布于{{item.create_time}}
{{item.question_content}}
平凹圆形柱面透镜,N-BK7,增透膜:700 nm-1100 nm
  • 基片材料:N-BK7
  • 圆形几何构造,已安装机械外壳
  • 工作波长:700 nm-1100 nm(增透膜)

不同于球面透镜,柱透镜只在一个方向上对光束起作用,LBTEK平凹圆形柱面透镜非常适合用于一维放大应用。典型应用包括双柱透镜组准直和圆化激光二极管输出光束。不同于普通平凹透镜的是,平凹圆形柱面透镜被安装于直径25.4mm的机械外壳中,可以方便地配合LBTEK SM1透镜套筒或者25.4 mm的透镜镜架一起使用。

LBTEK透镜外壳表面均刻有产品型号等信息
产品型号 直径 焦距 对比 单价 发货日期 购物车
NCY107R13-B 25.4 mm -75.0 mm
¥792

当天

加入购物车
