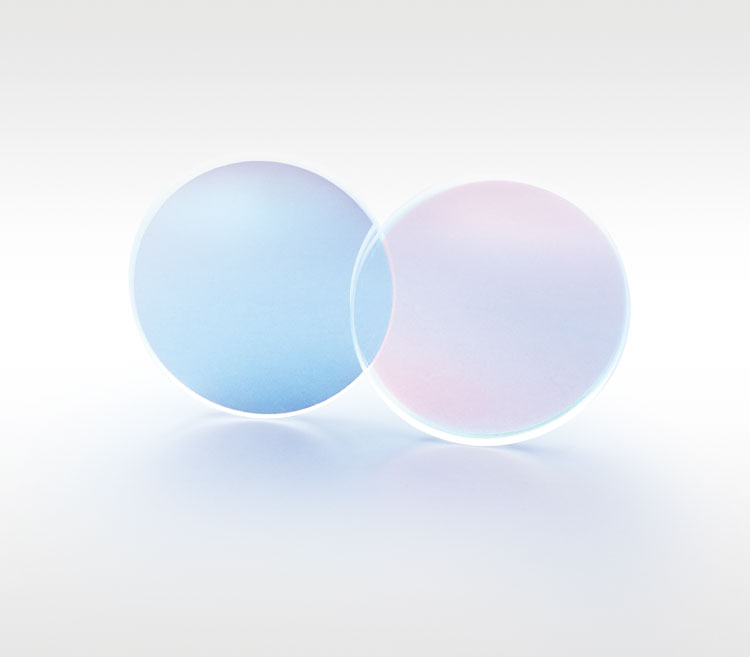

LBTEK二向色滤光片为平片光学元件,通过在玻璃基底上镀多层膜,实现颜色分离。与其他塑料基底滤光片相比,玻璃表面镀膜长期稳定性更好,不会随时间褪色,并且能承受更高的激光功率和更高的工作温度。Borofloat 玻璃是一种Schott开发的一种高品质硼硅玻璃,其具有很高的表面平整度和良好的光学性能,同时该玻璃具有极低的热膨胀系数、高抗热冲击性以及良好的耐高温特性。 LBTEK选用Borofloat玻璃制作多种光学元件,包括各种滤光片产品,我们的滤光片均精细加工、严格管控质量,保证LBTEK以合理的价格为用户提供高质量的滤光片产品。
光学元件材质
Borofloat玻璃 |
通光孔径
>90% CA |
尺寸公差
+0.00/-0.25 mm |
直径

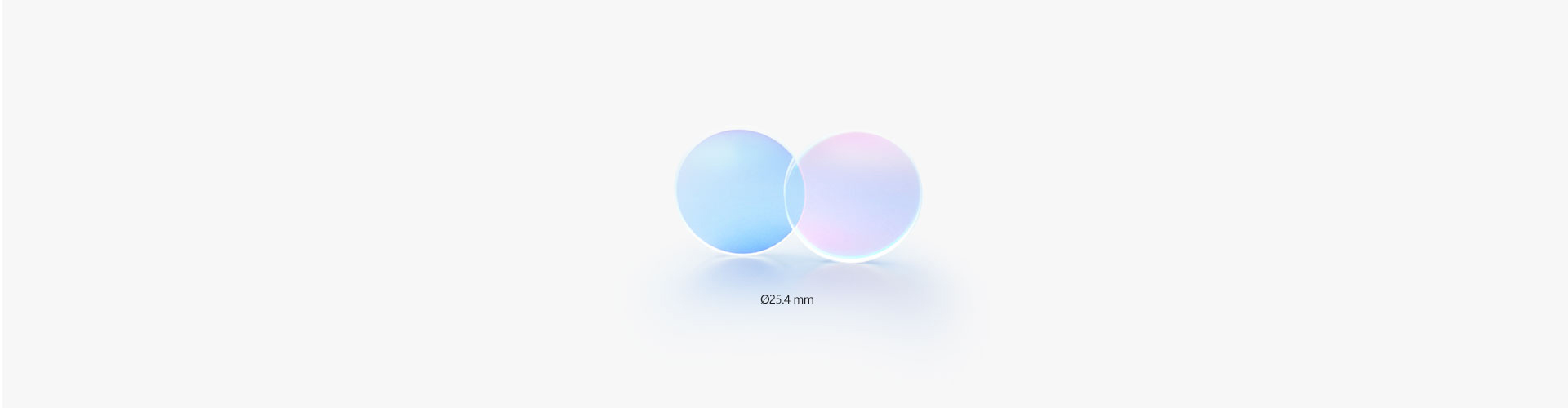

Ø25.4 mm |
表面光洁度(划痕/麻点)
80/50 |

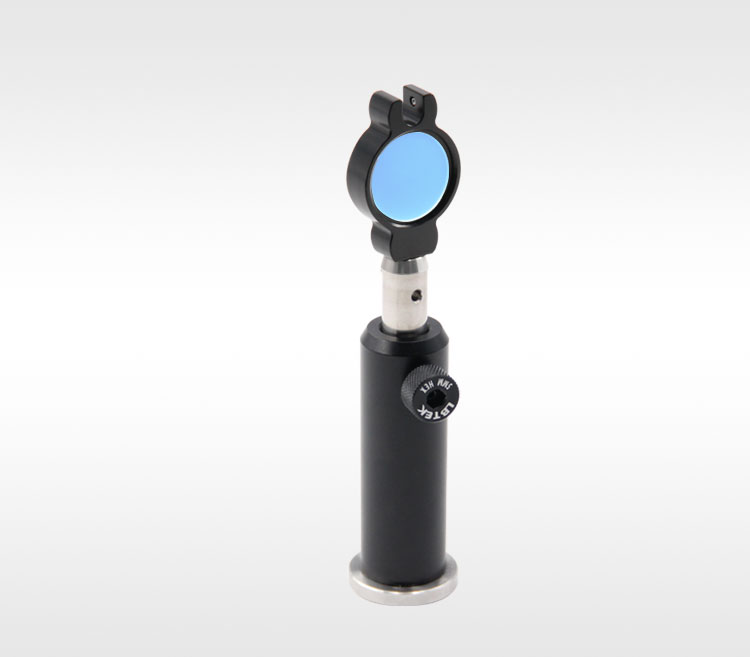

LBTEK二向色滤光片安装在透镜套筒内 |
① 透镜套筒SM1-25B |
② 二向色镜 |
③ SM1R卡环 |
④ 卡环扳手OWR-1A |
二向色滤光片
一、定义
在光学玻璃基底上真空沉积不同光学薄膜堆叠制成。通过设计不同光学薄膜厚度控制透过波长,允许特定范围内波长的光透过。透明物体其颜色由其透过的光谱决定,而不透明的物体的颜色是由其反射光谱决定。

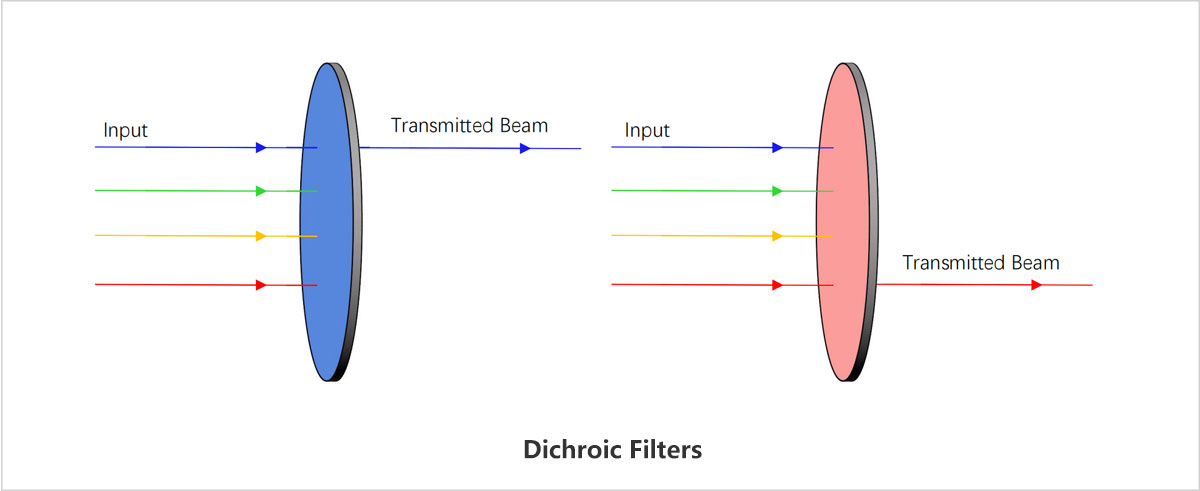

图1 二向色滤光片光路示意图
二、特点
2、透过光谱范围广;
3、耐高温,抗腐蚀不易褪色,颜色稳定性高。
三、说明
二向色滤光片通常由多个不同折射率介质膜堆叠组成,不同折射率的介质膜有光子禁带,通过选择不同光子禁带的介质膜堆叠,让规定范围内波长的光束通过,到达滤光效果。
基底材料采用Borofloat 玻璃,是一种Schott开发的一种高品质硼硅玻璃,其具有很高的表面平整度和良好的光学性能,同时该玻璃具有极低的热膨胀系数、高抗热冲击性以及良好的耐高温特性,耐温性和损伤阈值比塑胶/凝胶基底材料高。
LBTEK滤光片预安装在黑色阳极氧化的铝环中,外圈用箭头标出了入射方向,方便安装在安装座中。滤光片的边缘刻有箭头,用来标明推荐的入射光方向。避免镀有截止材料的基片受到到通带波长外辐射引起热效应降低滤光片特性,建议将镀介质膜面朝向光源会更好(光沿着箭头方向传播)。
二向色滤光片要求光束垂直入射(入射角为0°),若光束以一定角度入射到滤光片表面时,透过光谱发生变化,其截止波长会往短波长移动。
LBTEK二向色滤光片与其他塑料基底滤光片相比,玻璃表面镀膜长期稳定性更好,不会随时间褪色,并且能承受更高的激光功率和更高的工作温度。二向色滤光片只允许设计波长通过,其他波长均会被其反射和吸收。其常用于需要颜色分离的应用场合,包括光谱成像、机器视觉、印刷和数字投影等。LBTEK所有圆形透镜均可安装于LBTEK标准透镜套筒、固定式透镜镜架以及各类同轴安装板上。客户可针对不同应用场景选择最佳安装方式。
