LBTEK Ø12.7 mm接杆角度夹具构造坚固，可将直径为Ø12.7 mm的接杆以90°彼此固定或者360°连续调节并固定，实现稳定、紧凑的复杂配件组合，从而提高空间利用率，适应实验室需求。夹具内壁上设置有凹槽，与接杆固定时提供稳定的双线接触，避免接杆转动或滑动。夹具侧面滚花手拧内六角螺丝，为固定接杆的提供夹持力，也可用5 mm六角扳手加固安装，注意拧紧力不得过大，避免损坏手拧螺丝。 LBTEK提供特殊表面处理工艺，尺寸定制服务。如有需求请联系客服，沟通具体定制服务事宜。
|
材质
6061-T6铝合金 |
|
表面处理
黑色阳极氧化 |
|
适用接杆直径
Ø12.7 mm |
|
手拧螺丝
滚花内六角 |
|

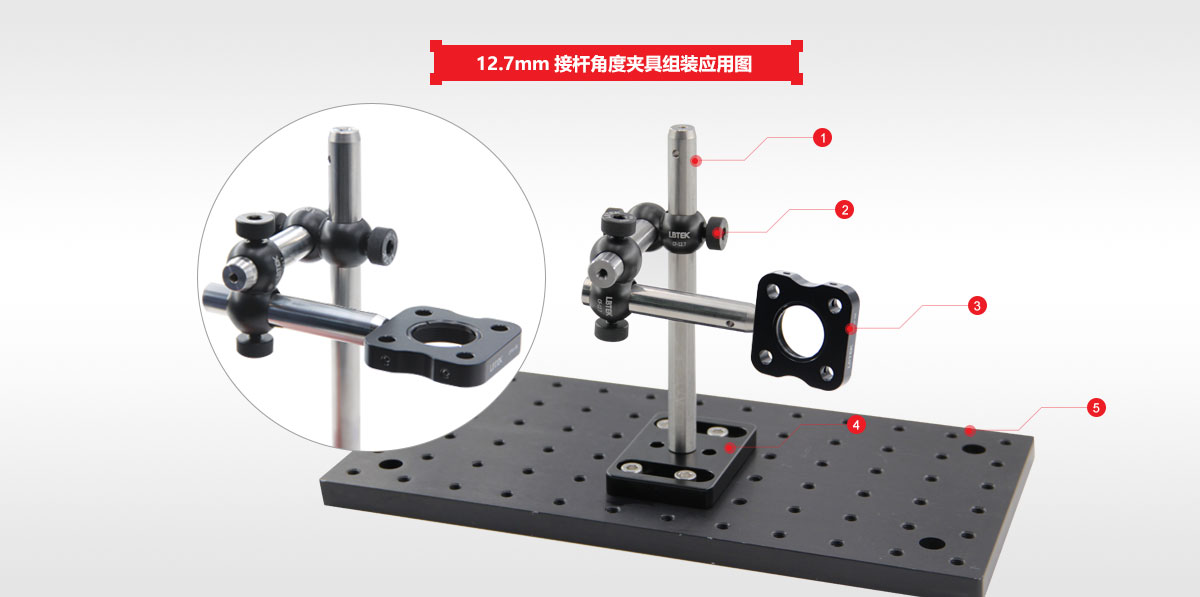

① Ø12.7mm不锈钢光学接杆OP-200×1 |
② Ø12.7 mm接杆角度夹具CF-12.7×1 |
③ 30 mm同轴安装板OPM-9B×1 |
|
④ 接杆支架底座PB-3×1 |
⑤ 标准光学面包板MBB-1530×1 |
LBTEK接杆角度夹具两个一起使用可实现安装的机械件与底座成任意角度装配。
|

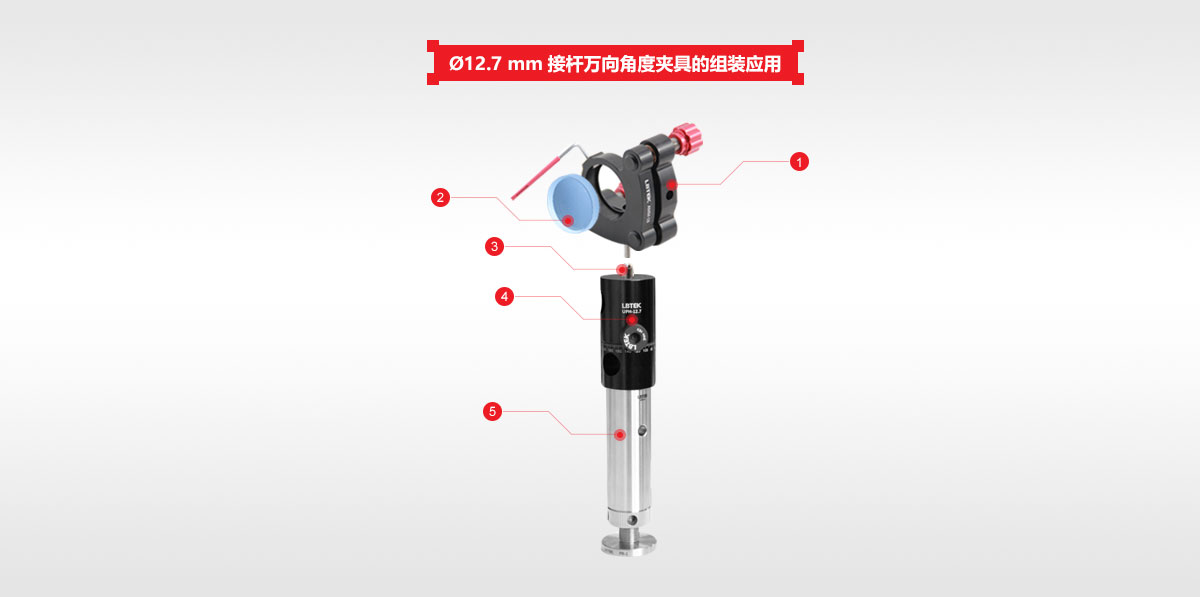

LBTEK Ø12.7 mm接杆万向角度夹具的组装应用 |
① 光学调整架AMM-1B×1 |
② 反射镜PM10-AG×1 |
③ 螺丝转接头TAS1-M4M6×1 |
|
④ Ø12.7 mm接杆万向角度夹具UPH-12.7×1 |
⑤ Ø25 mm可调高度接杆OP1D×1 |
LBTEK Ø12.7 mm接杆角度夹具（90°）构造坚固，可将直径为Ø12.7 mm的接杆以90°角彼此固定，实现稳定、紧凑的复杂配件组合，从而提高空间利用率，适应实验室需求。夹具内壁上设置有凹槽，与接杆固定时提供稳定的双线接触，避免接杆转动或滑动。夹具侧面滚花手拧内六角螺丝，为接杆的固定提供夹持力，稳固装配。
LBTEK Ø12.7 mm接杆万向角度夹具适用于两根Ø12.7 mm接杆，接杆间夹角可旋转360°。刻度精度2°，每20°刻有角度数字。侧面手拧锁紧螺丝，用于锁固旋转角度；上下手拧锁紧螺丝，用于紧固接杆。手拧螺丝顶端可收缩的球头为聚缩醛材质，可避免划伤接杆。所有手拧锁紧螺丝均可用5 mm六角扳手加固夹持（注意：过大扭力会导致锁紧螺丝断裂，建议用L形六角扳手，握住短柄端轻轻紧固）
LBTEK Ø12.7 mm接杆双向角度夹具适用于Ø12.7 mm接杆的角度转接，转接角度为90°/180°可调。两中心孔距离20 mm，夹持接杆的垂直度在0.03 mm以内。手拧螺丝顶端可收缩的球头为聚缩醛材质，避免划伤接杆。所有手拧锁紧螺丝均可用5 mm六角扳手加固夹持（注意：过大扭力会导致锁紧螺丝断裂，建议用L形六角扳手，握住短柄端轻轻紧固）
LBTEK Ø12.7 mm接杆转Ø6 mm接杆90角度夹具适用于Ø12.7 mm接杆转Ø6 mm接杆的角度转接，转接角度为90°。两孔中心距离12.7 mm，夹持接杆的垂直度在0.03 um以内。两侧各有一个手拧锁紧螺丝，螺丝头部为POM材质，避免锁紧时划伤接杆。手拧螺丝均可用5 mm六角扳手加固夹持（注意：过大扭力会导致POM过度变形损坏，建议用L形六角扳手，握住短柄端轻轻紧固）
LBTEK提供的 Ø12.7 mm接杆角度夹具适用于两根Ø12.7 mm接杆，接杆间夹角可360°连续调节，每45°有刻线。端面手拧螺丝，用于锁固旋转角度和紧固接杆。所有手拧锁紧螺丝均可用5 mm六角扳手加固夹持（注意：过大扭力会导致锁紧螺丝损坏，建议用L形六角扳手，握住短柄端轻轻紧固）。
LBTEK Ø12.7 mm接杆末端夹具构造坚固，一侧带有限位孔，与接杆固定时提供稳定的双线接触，避免接杆转动或滑动。另一端带有M6螺纹可连接至接杆末端，可将直径为12.7 mm的接杆以90°角彼此固定。夹具带有滚花手拧内六角螺丝，为接杆的固定提供夹持力，稳固装配。实现稳定、紧凑的复杂配件组合，从而提高空间利用率，适应实验室需求。
