产品说明
- 适合搭建紧凑型光学系统
- 螺纹规格SM05
- 提供两端内外螺纹(SM05-xxA)、内螺纹(SM05-xxB)和外螺纹(SM05-xxC)和两端内外螺纹开槽透镜套筒（SM05-xxD）四个版本
- 遮光，安装Ø12.7 mm光学元件
LBTEK的SM05透镜套筒常用于固定直径Ø12.7 mm的光学元件或光路中遮光避免环境光对系统影响。LBTEK的SM05透镜套筒配有内外螺纹(SM05-xxA)、内螺纹(SM05-xxB)和外螺纹(SM05-xxC)两端内外螺纹开槽透镜套筒（SM05-xxD）四个版本。透镜套筒组合可以连接拓展长度，有利于快速地搭建紧凑型光学系统。通过卡环扳手将卡环定位在透镜套筒内所需的位置，来实现分隔和固定光学元件。
除了标准的SM05透镜套筒以外，LBTEK还提供SM1和SM2的透镜套筒，以及配套的透镜套筒转接件、卡环和卡环扳手等配件。
产品属性
材质6061-T6 铝合金
适用光学元件直径Ø12.7 mm
螺纹规格SM05螺纹
表面处理黑色阳极氧化
SM05透镜套筒，内外螺纹
- 一端SM05外螺纹，另一端SM05内螺纹
- 适用安装Ø12.7 mm光学元件 可拓展的设计，可以搭建多组件的光学系统
- 附带1个SM05R卡环
- 多种长度可选

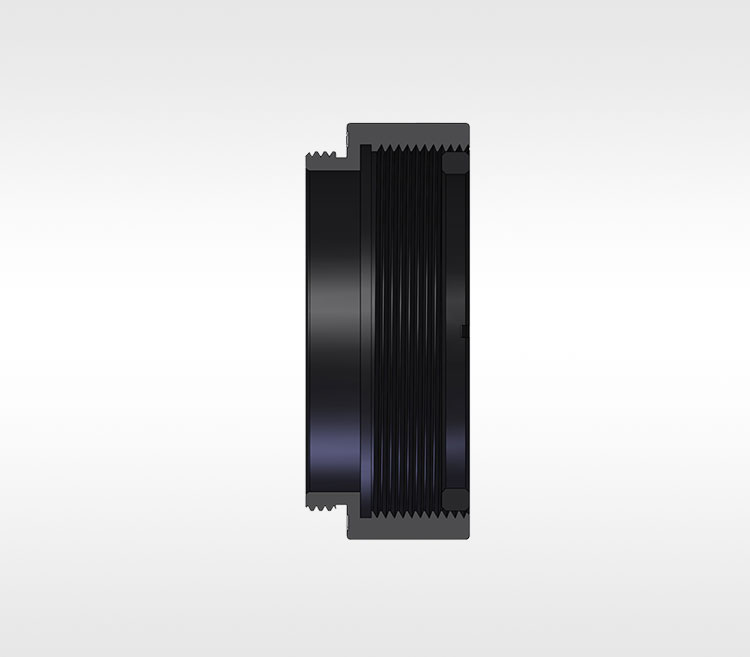

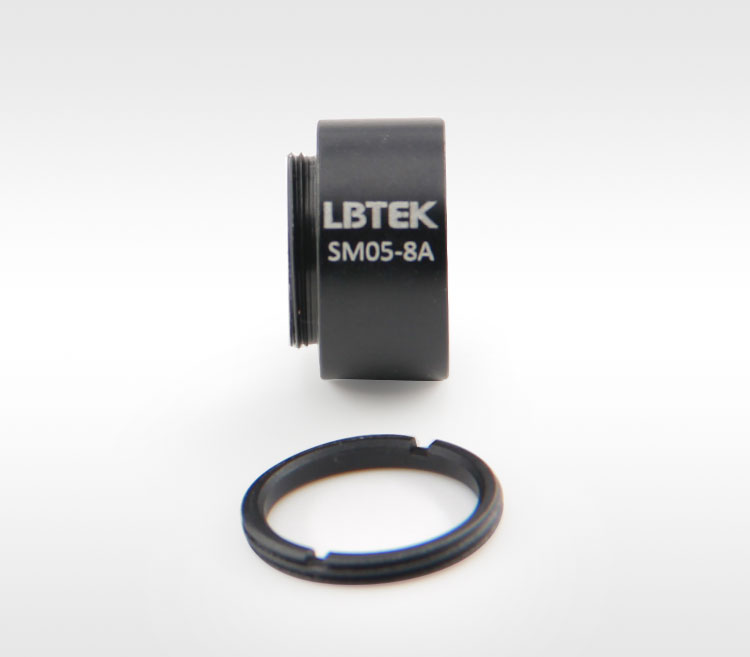

LBTEK内外螺纹透镜套筒一端是SM05外螺纹，另一端是SM05内螺纹，可用来固定直径Ø12.7 mm的光学元件。可拓展的设计，适合快速搭建紧凑型光学系统。每个透镜套筒都附带一个SM05R卡环用于固定光学元件。
一端SM05外螺纹，另一端SM05内螺纹
产品型号 | 内螺纹尺寸 | 单价 | 对比 | 发货日期 | ||
|---|---|---|---|---|---|---|
| SM05-75A | 75 mm | ¥105.00 | 当天 | 加入购物车 | ||
| SM05-50A | 50 mm | ¥110.00 | 当天 | 加入购物车 | ||
| SM05-38A | 38 mm | ¥88.00 | 当天 | 加入购物车 | ||
| SM05-12.5A | 12.5 mm | ¥75.00 | 当天 | 加入购物车 | ||
| SM05-25A | 25 mm | ¥84.00 | 当天 | 加入购物车 | ||
| SM05-8A | 8 mm | ¥72.00 | 当天 | 加入购物车 |
SM05透镜套筒，两端内螺纹
- 两端SM05内螺纹
- 适用安装Ø12.7 mm光学元件
- 可使用SM05-xxA或SM05-xxC或SM05-12.5T拓展透镜套筒长度
- 附带2个SM05R卡环

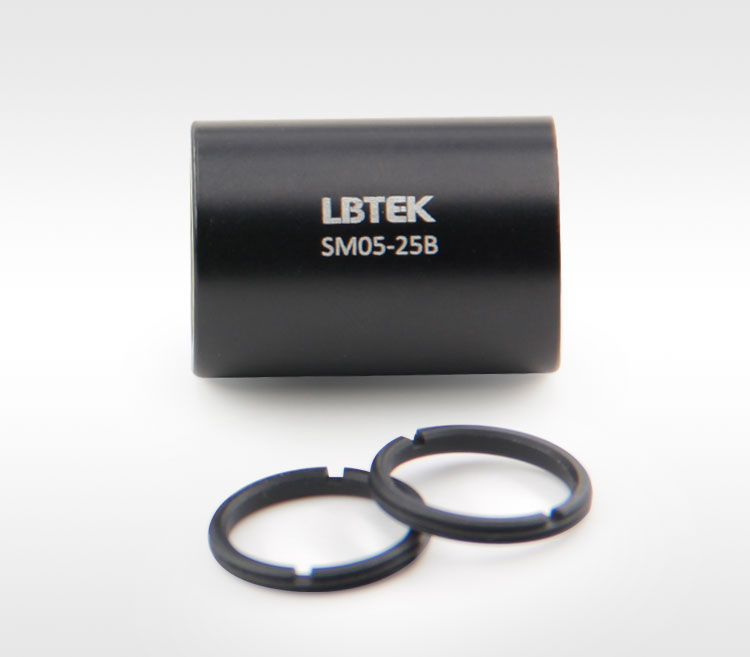

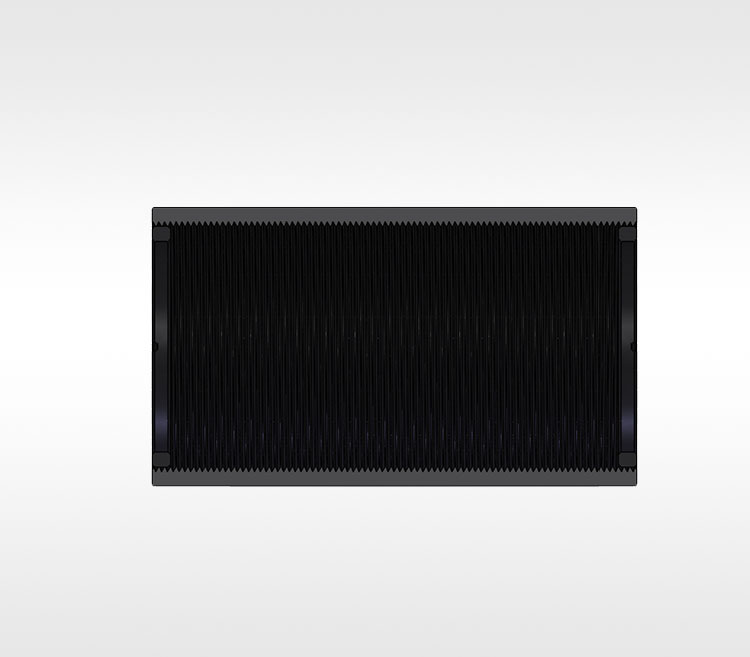

LBTEK内螺纹透镜套筒两端都是SM05内螺纹，两端都可直接用卡环安装Ø12.7 mm的光学元件。可配合SM05-xxA或SM05-25C或SM05-12.5T拓展长度。每个透镜套筒都附带两个SM05R卡环用于固定光学元件。
两端SM05内螺纹
产品型号 | 内螺纹尺寸 | 单价 | 对比 | 发货日期 | ||
|---|---|---|---|---|---|---|
| SM05-75B | 75 mm | ¥81.00 | 当天 | 加入购物车 | ||
| SM05-50B | 50 mm | ¥72.00 | 当天 | 加入购物车 | ||
| SM05-38B | 38 mm | ¥68.00 | 当天 | 加入购物车 | ||
| SM05-12.5B | 12.5 mm | ¥71.00 | 当天 | 加入购物车 | ||
| SM05-25B | 25 mm | ¥82.00 | 当天 | 加入购物车 |
SM05透镜套筒，两端外螺纹
- 两端SM05外螺纹
- 配合内外螺纹和内螺纹套筒拓展透镜套筒长度
- 不可用于直接安装光学元件

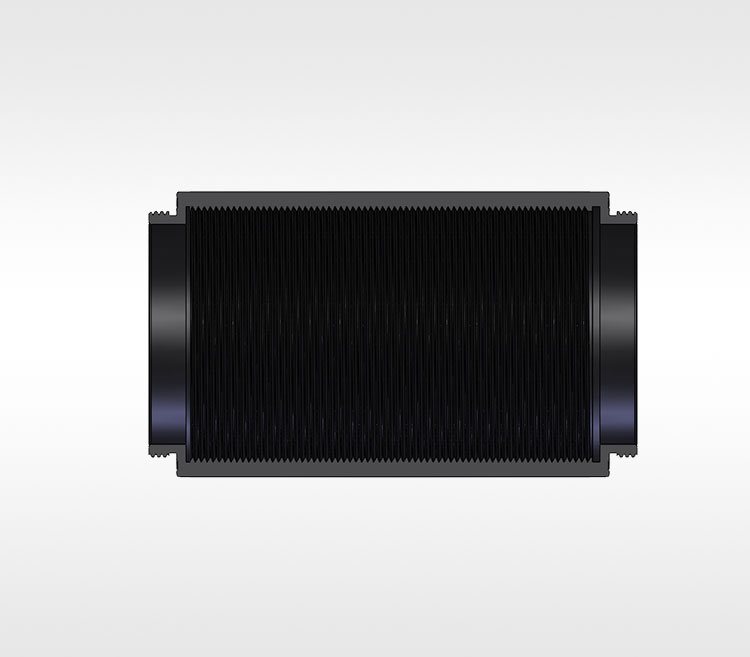

LBTEK外螺纹透镜套筒两端都是SM05外螺纹，常用于拓展延伸透镜套筒的长度，也可配合内外螺纹和内螺纹套筒叠加多个透镜套筒。
两端SM05外螺纹
产品型号 | 内螺纹尺寸 | 单价 | 对比 | 发货日期 | ||
|---|---|---|---|---|---|---|
| SM05-25C | 25 mm | ¥74.00 | 当天 | 加入购物车 |
SM05开槽透镜套筒
- 侧面开槽，易于操作光学元件
- 可旋转滑盖保护光学元件
- 一端SM05外螺纹，另一端SM05内螺纹
- 附带2个SM05R卡环
LBTEK 0.5英寸可堆叠开槽透镜套管侧面带槽，能够快速简便地搭建复杂的光学组件，并且可以在不拆卸装置的情况下调节光学元件。利用多个卡环可以将多个光学元件安装在一个透镜套管中。先将第一个卡环旋到所需的深度，放入光学元件，然后再用第二个卡环固定该元件。可以通过侧槽手动调节光学元件，无需使用卡环扳手。透镜套管带有可旋转的滑盖，可以覆盖透镜套管的开槽，从而防止干扰光进入系统，同时保持光学系统的洁净。每个透镜套管附带两个卡环。
侧面开槽，一端SM05外螺纹，另一端SM05内螺纹
产品型号 | 内螺纹尺寸 | 单价 | 对比 | 发货日期 | ||
|---|---|---|---|---|---|---|
| SM05-75D 新品 | 75 mm | ¥353.00 | 当天 | 加入购物车 | ||
| SM05-50D 新品 | 50 mm | ¥353.00 | 当天 | 加入购物车 |
