安装底座

  • 参数规格
  • 组装
产品说明
  • 材质:6061-T6 铝合金
  • 兼容英制/公制
  • 底部凹槽,安装稳定

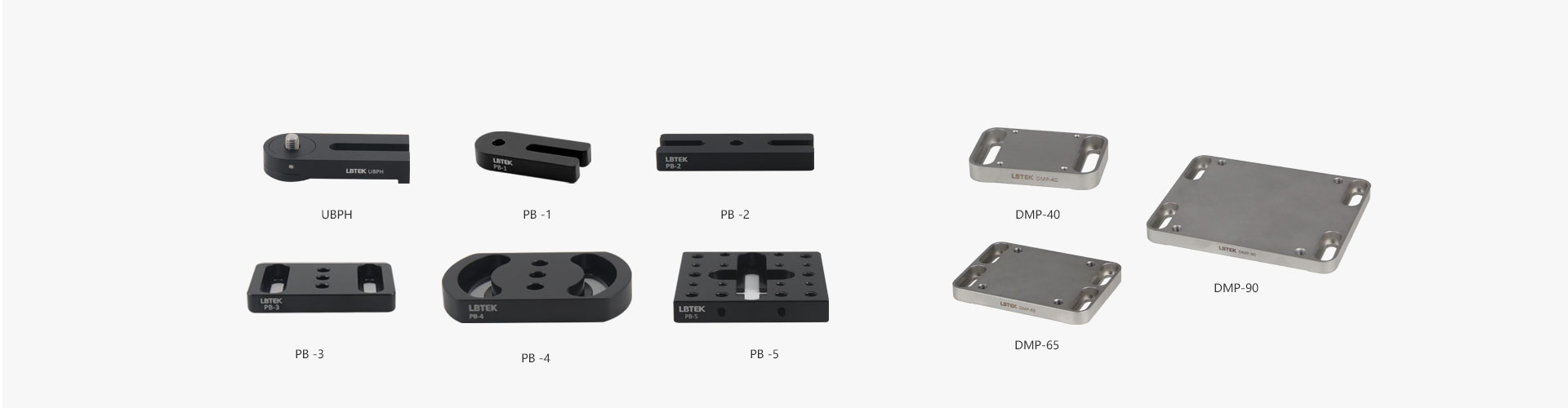

     LBTEK提供四种安装底座,安装底座均采用通用型设计,兼容英制或公制面包板、接杆、接杆支架。M6内六角圆柱头螺丝贯穿底部的沉头安装孔可与接杆支架相连接,M6内六角圆柱头螺钉加垫片可在直线槽内任意位置固定底座,松开螺钉,底座可沿着槽向平移粗调底座位置或绕着螺钉粗调底座安装角度。 LBTEK还提供特殊表面处理工艺,尺寸,形状定制服务,如有需求请联系客服。

通用参数
材质
6061-T6 铝合金
表面处理
黑色阳极氧化

① 不锈钢光学接杆支架:PH-50A×1

② M6内六角螺钉×1

③ 安装底座:PB-3×1

④ M6内六角扳手×1

① 不锈钢光学接杆支架:PH-50A×1

② M6螺钉×1

③ 安装底座:PB-1×1

④ M6螺钉×1



① 不锈钢光学接杆支架:PH-50A×1

② M6螺钉×1

③ 安装底座:PB-2×1

④ M6内六角扳手×1



① 不锈钢光学接杆支架:PH-50A×1

② M6螺钉×1

③ 安装底座:PB-4×1

④ M6螺钉×1

M6圆柱头螺丝×2

安装底座PB-5×1

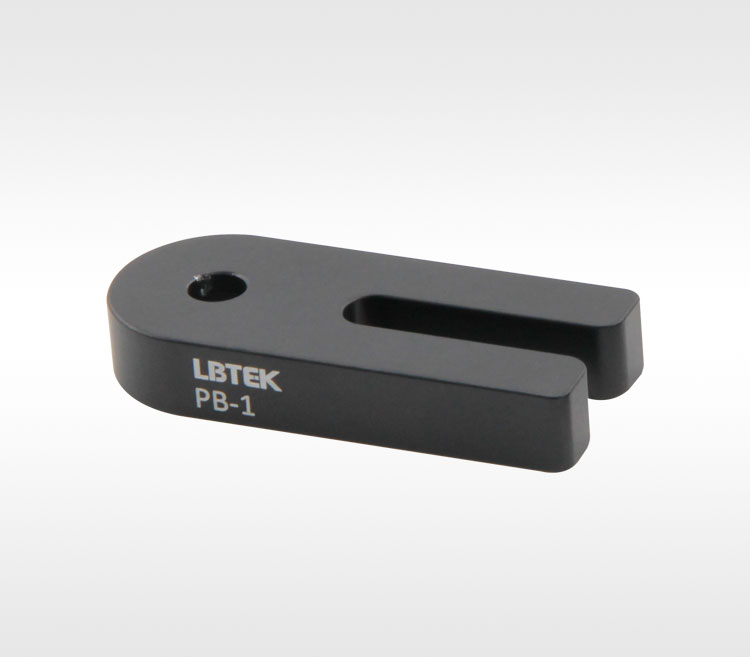

接杆支架底座,单边型,直线槽
  • 材质:6061-T6 铝合金
  • 兼容英制/公制
  • 附带两颗M6内六角圆柱头螺

LBTEK安装底座均采用通用型设计,能与英制或公制面包板、接杆、接杆支架兼容。用M6内六角圆柱头螺钉贯穿底部沉头安装孔拧在接杆支架上,M6内六角圆柱头螺钉加垫片可在开槽内任意位置固定底座,单边直线槽允许整体沿着槽向平移粗调底座位置或绕着螺钉粗调底座安装角度。

在面包板上固定接杆支架
产品型号 长度 对比 文件 单价 发货日期 购物车
PB-1 59.5 mm
¥35 当天
加入购物车

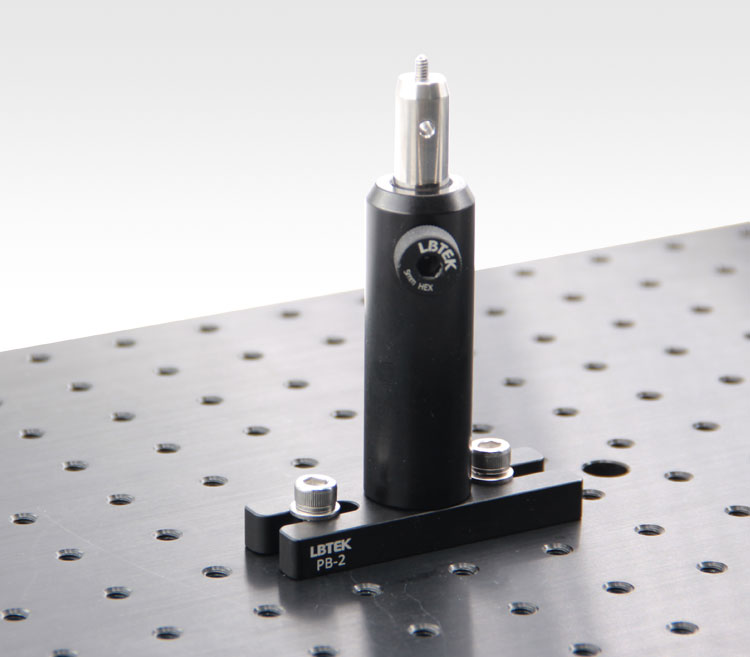

接杆支架底座,双边型,直线槽
  • 材质:6061-T6 铝合金
  • 兼容英制/公制
  • 附带两颗M6内六角圆柱头螺

LBTEK安装底座均采用通用型设计,能与英制或公制面包板、接杆、接杆支架兼容。用M6内六角圆柱头螺钉贯穿底部沉头安装孔拧在接杆支架上,M6内六角圆柱头螺钉加垫片可在开槽内任意位置固定底座,单边直线槽允许整体沿着槽向平移粗调底座位置或绕着螺钉粗调底座安装角度。

在面包板上固定接杆支架
产品型号 长度 对比 文件 单价 发货日期 购物车
PB-2 78 mm
¥38 当天
加入购物车

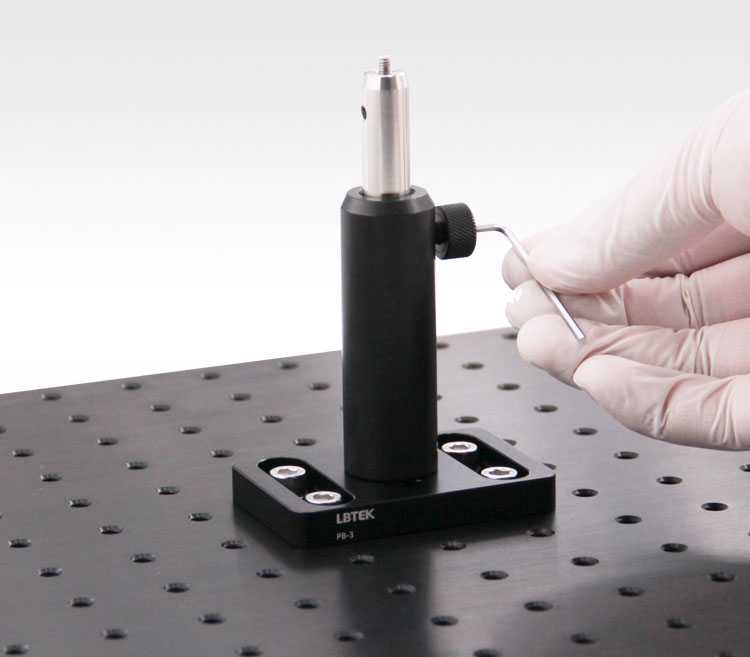

接杆支架底座,50x75x10mm,直线槽
  • 材质:6061-T6 铝合金
  • 兼容英制/公制
  • 附带五颗M6内六角圆柱头螺钉

LBTEK安装底座均采用通用型设计,能与英制或公制面包板、接杆、接杆支架兼容。用M6内六角圆柱头螺钉贯穿底部沉头安装孔拧在接杆支架上,双边腰型沉头槽长度为32 mm适用于安装两个公制或英制带帽螺钉,腰型槽间距为50 mm,与公制面包板的孔间距对应,当两个腰型槽中安装一颗螺钉时,可沿着槽的方向平移粗调底座位置。其中,底座中间有3个沉头孔供客户安装,沉头孔间距为12.5 mm。

在面包板上固定接杆支架
产品型号 凹槽长度 对比 文件 单价 发货日期 购物车
PB-3 32 mm
¥58 当天
加入购物车

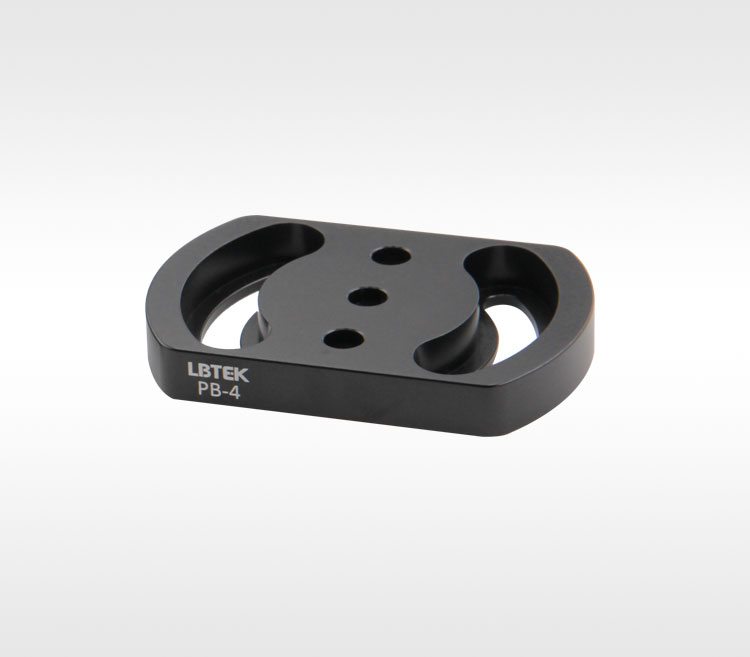

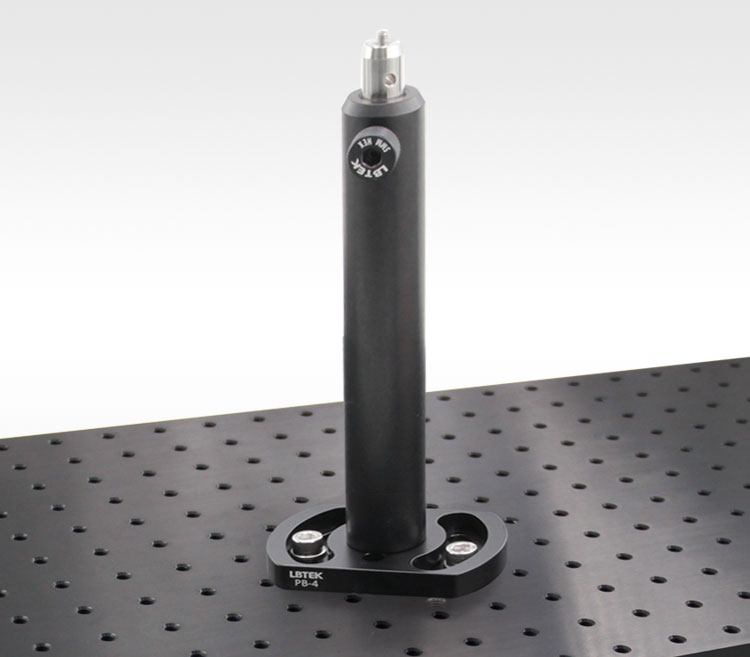

接杆支架底座,50x75x10mm,弧线槽
  • 材质:6061-T6 铝合金
  • 兼容英制/公制
  • 附带五颗M6内六角圆柱头螺钉

LBTEK安装底座均采用通用型设计,能与英制或公制面包板、接杆、接杆支架兼容。光学元件可以安装中心为基准绕着弧线槽旋转(最大转角+/-40°)。3个沉头孔供客户安装,沉头孔间距12.5mm。

在面包板上固定接杆支架
产品型号 旋转角度 对比 文件 单价 发货日期 购物车
PB-4 +/-40°
¥75 2周
加入购物车

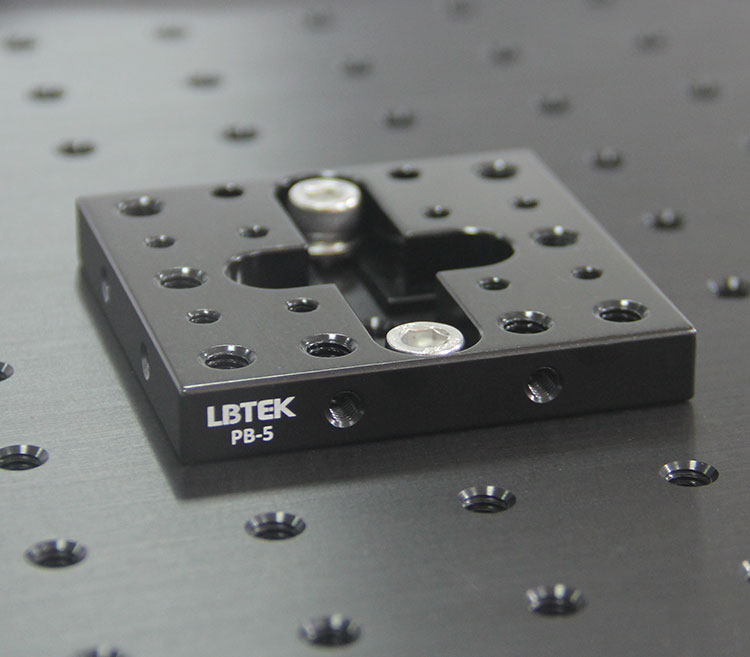

安装底座,65 mm×65 mm×10mm
  • 兼容公制或英制的面包板、接杆和支架
  • 中间为M6圆柱头螺钉的32mm沉头孔槽
  • 螺纹孔:M6(8个)、M4 (8个)
  • 两块PB-5通过2个M4圆柱头螺钉可拼凑为直角安装板RAB1
  • 附带两颗M6圆柱头内六角螺钉和配套垫片

LBTEK安装底座尺寸为65 mm×65 mm×10 mm,呈90°的两条沉头槽位于中间位置,使底板在光学平台上进行粗略平移。M6和M4螺纹孔阵列可在各个方位安装组件。板背面带M4沉头孔,侧面为M4螺丝,用于将两块PB-5拼凑为RAB1。

安装底座固定于光学平台
产品型号 整体尺寸 对比 文件 单价 发货日期 购物车
PB-5 65 mm×65 mm×10 mm
¥225 当天
加入购物车
