二维可调式柱透镜安装架

  • 参数规格
  • 组装
产品说明
  • 两个固定臂可用于安装矩形光学元件
  • 带两个调节器,可调俯仰角范围±4°
  • 缓冲橡胶垫可保护光学元件
  • 底部M4沉头孔可与标准光学接杆连接
  • 最大夹持高度为37 mm

     LBTEK二维可调式柱透镜安装架常用于安装柱透镜或其他的矩形光学元件,每个安装架都是由两个带橡胶垫的固定臂组成。上面的固定臂可以沿接杆滑动,并配有紧定螺丝可固定在接杆上面。而下面那个固定臂是固定的,底部配有M4螺纹孔,可连接Ø12.7 mm不锈钢光学接杆。如果需要安装更高的光学元件,可以在原有同轴接杆上外接Ø6 mm同轴系统安装接杆来增加接杆的长度。LBTEK的AMR系列柱透镜安装架出厂时已预安装成左手系和右手系两种类型,客户也可根据系统搭建要求,自行切换左右手系,详情见组装示意图。该镜架均标配两个调节器,可以在±4°角度内调节柱透镜的俯仰和偏摆角度。 除了二维可调式柱透镜安装架以外,LBTEK还提供固定式柱透镜安装架,也可以安装矩形光学元件,相比二维可调式柱透镜安装架,固定式柱透镜安装架不能调整光学元件的俯仰和偏转角度。

通用参数
材质
6061-T6铝合金/ 303不锈钢/橡胶
调节器数量
2个
最大夹持高度
37 mm
表面处理
黑色阳极氧化

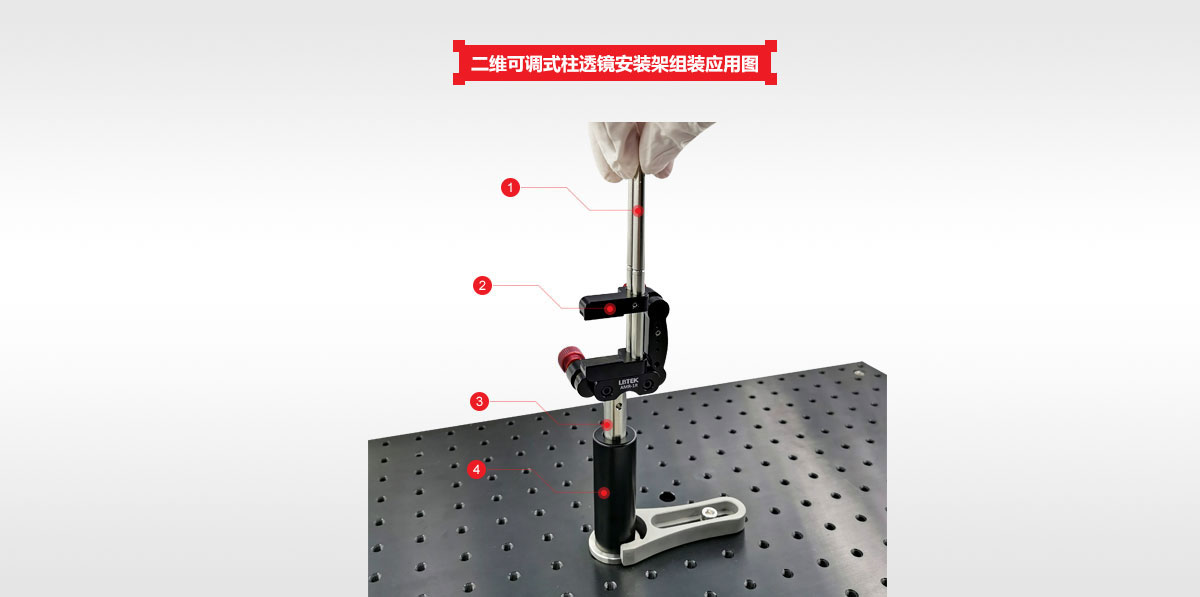

① 压臂夹持高度拓展接杆CA-1E

② 二维可调式柱透镜安装架AMR-1R

③ Ø12.7 mm接杆

④ Ø12.7 mm接杆支架



二维可调式柱透镜安装架
  • 带两个调节器,可调俯仰角范围±4°
  • M4沉头孔可与标准光学接杆连接
  • 最大夹持高度:37 mm,缓冲橡胶垫可保护光学元件

LBTEK二维可调式柱透镜安装架分为左手系和右手系两种类型,均标配两个调节器,可以调节柱透镜的俯仰和偏转角度。每个安装架都是由两个带橡胶垫的固定臂组成。上面的固定臂可以沿接杆滑动,配有紧定螺丝可固定在接杆上面。如果需要安装更高的光学元件,可以在原有同轴接杆上外接Ø6 mm同轴系统安装接杆来增加接杆的长度。附带的M4 x 10螺丝便于和标准接杆连接。

AMR系列柱透镜安装架可以微调光学元件的俯仰和偏转角度
产品型号 最大夹持高度 对比 文件 单价 发货日期 购物车
AMR-1L 37 mm
¥558 当天
加入购物车
AMR-1R 37 mm
¥558 当天
加入购物车
