60 mm同轴系统45度安装调整架

  • 参数规格
  • 组装
  • 反馈
产品说明
  • 材质:6061-T6 铝合金
  • 表面处理:黑色阳极氧化
  • 固定式,可调式可选

     LBTEK 45°安装调整架适用于安装直径25.4 mm。可实现光路90度偏转。同轴系统45度安装调整架兼容30 mm,60 mm同轴系统。

通用参数
材质
6061-T6 铝合金
表面处理
黑色阳极氧化

① 30 mm同轴系统直角调整架:RAMC-1A ② 金属平面反射镜
姓名
手机
单位
邮箱
联系我
反馈产品
反馈类型
{{item.type_name}}
反馈内容
提 交
历史反馈
{{item.user_name}}发布于{{item.create_time}}
{{item.question_content}}
60 mm同轴系统直角调整架,固定式,用于圆形光学元件
  • 适用安装Ø50.8 mm最小厚度6 mm光学元件
  • 提供±4º的俯仰和倾斜调节,线性位移±3 mm
  • 兼容60 mm同轴系统,入射/出射端面螺纹孔和光壁孔可选

LBTEK同轴系统直角反射镜架适用于相对于光轴45°安装反射镜,兼容60 mm同轴系统,适合搭建紧凑型系统。该镜架入射和出射端面均带有一个SM2螺纹孔,可以兼容SM2透镜套筒,斜面用于安装Ø50.8 mm最小厚度6 mm光学元件,紧定螺丝固定。带三个调节器,实现±4º俯仰和倾斜角度调节,±3 mm线性位移。入射端面和出射端面相互垂直。两个调节器带旋钮,第三个调节器末端带内六角孔,三个调节器都可用2mm六角扳手进行调节。上下表面带M4安装螺纹孔(3个),适用安装光学接杆。

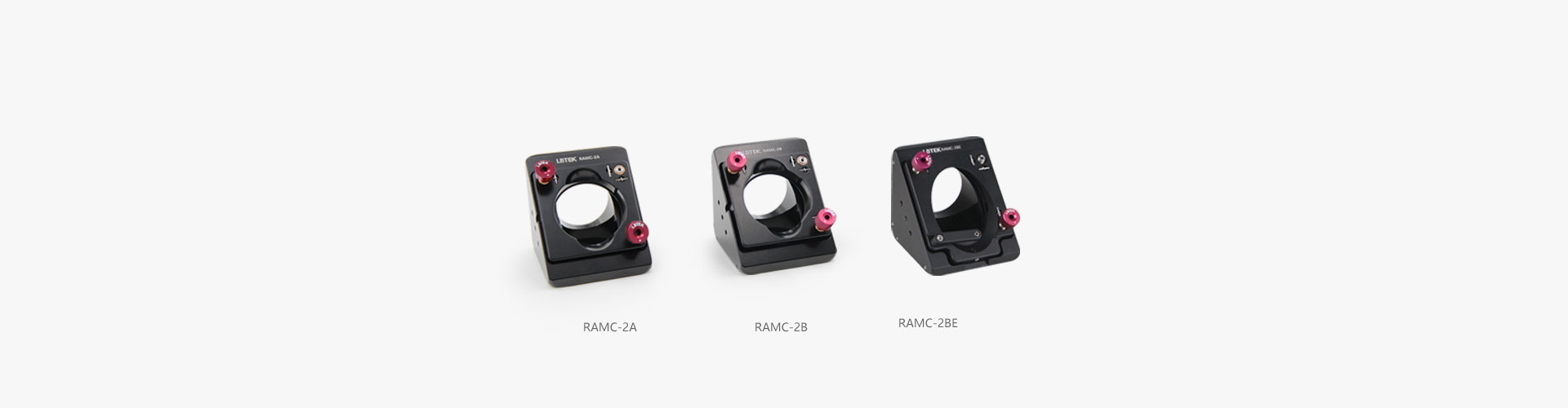

60 mm同轴系统直角调整架
产品型号 安装光学件最小厚度 同轴接杆固定方式 对比 文件 单价 发货日期 购物车
RAMC-2B 6 mm 光壁孔
¥1067 当天
加入购物车
RAMC-2A 6 mm 螺纹孔
¥1067 当天
加入购物车
