产品说明
- 适合搭建紧凑型光学系统
- 螺纹规格SM1
- 提供两端内外螺纹(SM1-xxA、xxD)、内螺纹(SM1-xxB)和外螺纹(SM1-xxC)三个版本
- 遮光，安装Ø25.4 mm光学元件
LBTEK透镜套筒常用于固定Ø25.4 mm的光学元件，或用于光路遮光，避免环境光对系统影响。LBTEK的SM1透镜套筒配有内外螺纹(SM1-xxA，SM1-xxD)、内螺纹(SM1-xxB)和外螺纹(SM1-xxC)三个版本。透镜套筒组合可以连接拓展长度，有利于快速地搭建紧凑型光学系统。通过卡环扳手将卡环定位在透镜套筒内所需的位置，来实现分隔和固定光学元件。
除了标准的SM1透镜套筒以外，LBTEK还提供SM05和SM2的透镜套筒，以及配套的透镜套筒转接件、卡环和卡环扳手等配件。
产品属性
材质6061-T6 铝合金
适用光学元件直径Ø25.4 mm
螺纹规格SM1螺纹
表面处理黑色阳极氧化
SM1透镜套筒，内外螺纹
- 一端SM1外螺纹，另一端SM1内螺纹
- 可拓展的设计，可以搭建多组件的光学系统 附带1个SM1R卡环
- 可选套筒长度：8 mm、12.5 mm、25 mm和50 mm
LBTEK内外螺纹透镜套筒一端是SM1外螺纹，另一端是SM1内螺纹，主要是用来固定直径Ø25.4 mm的光学元件。采用了可拓展的设计，适合快速搭建紧凑型光学系统。每个透镜套筒都附带一个SM1R卡环用于固定光学元件。SM1-8V带12.5 mm外螺纹，附带一个外卡环，实现透镜套筒连接深度可调。SM1-50D带外开槽，不需要拧出卡环即可从开槽处调节透镜位置，调节位置后，旋转外套筒可遮挡开槽。
一端SM1外螺纹，另一端SM1内螺纹
产品型号 | 尺寸 | 数量 | 文件 | 单价 | 对比 | 发货日期 | ||
|---|---|---|---|---|---|---|---|---|
 | SM1-8A | 8 mm | 1个 | ¥86.00 | 当天 | 加入购物车 | ||
| SM1-8A-P5 新品 | 8 mm | 5个 | ¥409.00 | 当天 | 加入购物车 | ||
| SM1-12.5A | 12.5 mm | 1个 | ¥90.00 | 当天 | 加入购物车 | ||
| SM1-12.5A-P5 新品 | 12.5 mm | 5个 | ¥428.00 | 当天 | 加入购物车 | ||
| SM1-25A | 25 mm | 1个 | ¥101.00 | 当天 | 加入购物车 | ||
| SM1-25A-P5 新品 | 25 mm | 5个 | ¥480.00 | 当天 | 加入购物车 | ||
| SM1-25D | 25 mm | 1个 | ¥305.00 | 当天 | 加入购物车 | ||
| SM1-38A | 38 mm | 1个 | ¥114.00 | 5周 | 加入购物车 | ||
| SM1-50D | 50 mm | 1个 | ¥333.00 | 当天 | 加入购物车 | ||
| SM1-50A | 50 mm | 1个 | ¥125.00 | 当天 | 加入购物车 | ||
| SM1-50A-P5 新品 | 50 mm | 5个 | ¥594.00 | 当天 | 加入购物车 | ||
| SM1-75D | 75 mm | 1个 | ¥391.00 | 当天 | 加入购物车 | ||
| SM1-75A | 75 mm | 1个 | ¥161.00 | 当天 | 加入购物车 | ||
| SM1-100A | 100 mm | 1个 | ¥245.00 | 当天 | 加入购物车 |
SM1透镜套筒，两端内螺纹
- 两端SM1内螺纹
- 适用安装Ø25.4 mm光学元件
- 可使用SM1-xxA，SM1-25C或SM1-12.5T拓展透镜套筒长度
LBTEK内螺纹透镜套筒两端都是SM1内螺纹，两端都可直接拆装Ø25.4 mm的光学元件。可配合使用SM1-xxA，SM1-25C或SM1-12.5T拓展透镜套筒长度。每个透镜套筒都附带两个SM1R卡环用于固定光学元件。
两端SM1内螺纹
产品型号 | 尺寸 | 文件 | 单价 | 对比 | 发货日期 | ||
|---|---|---|---|---|---|---|---|
| SM1-8B | 8 mm | ¥69.00 | 当天 | 加入购物车 | ||
| SM1-12.5B | 12.5 mm | ¥89.00 | 当天 | 加入购物车 | ||
| SM1-25B | 25 mm | ¥101.00 | 当天 | 加入购物车 | ||
| SM1-50B | 50 mm | ¥125.00 | 当天 | 加入购物车 |
SM1透镜套筒，两端外螺纹
- 两端SM1外螺纹
- 配合内外螺纹和内螺纹套筒拓展透镜套筒长度
- 不可用于直接安装光学元件
LBTEK外螺纹透镜套筒两端都是SM1外螺纹，可配合内外螺纹和内螺纹透镜套筒拓展透镜套筒的长度。
两端SM1外螺纹
产品型号 | 尺寸 | 文件 | 单价 | 对比 | 发货日期 | ||
|---|---|---|---|---|---|---|---|
| SM1-8C | 8 mm | ¥82.00 | 当天 | 加入购物车 | ||
| SM1-12.5C | 12.5 mm | ¥82.00 | 当天 | 加入购物车 | ||
| SM1-25C | 25 mm | ¥91.00 | 当天 | 加入购物车 | ||
| SM1-50C | 50 mm | ¥112.00 | 当天 | 加入购物车 |

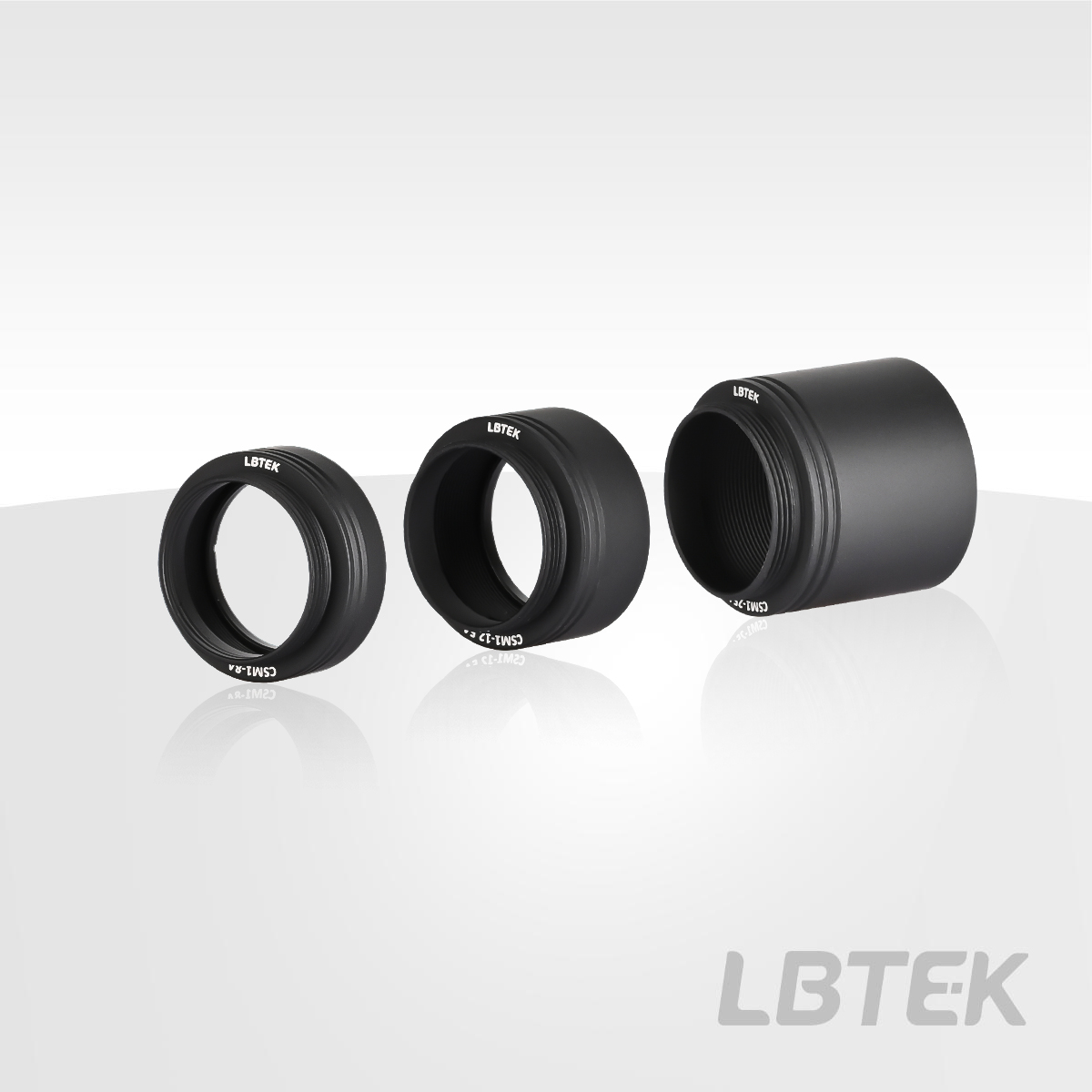

带C-Mount外螺纹和SM1内螺纹
- C-Mount外螺纹，SM1内螺纹
- 引入固定间距调节焦距，提升成像系统放大倍率
- 适用安装Ø25.4 mm光学元件
- 可选套筒长度：8、12.5、25 mm
LBTEK带 C-Mount 外螺纹和 SM1 内螺纹的延长套筒用于在 SM1 螺纹系统与C-Mount 螺纹元件(如 CCD 相机)之间建立固定的间隔距离，可容纳 Ø25.4 mm的光学元件，附带一个 SM1R 卡环。延长套筒的 C-Mount 螺纹深度统一为 4.1 mm，靠近 C-Mount 螺纹端有两道环形凹槽，便于与 SM1 螺纹端快速区分。延长套筒之间不可相互堆叠，如需进一步延长光路，可通过加装C-Mount延长套筒实现。

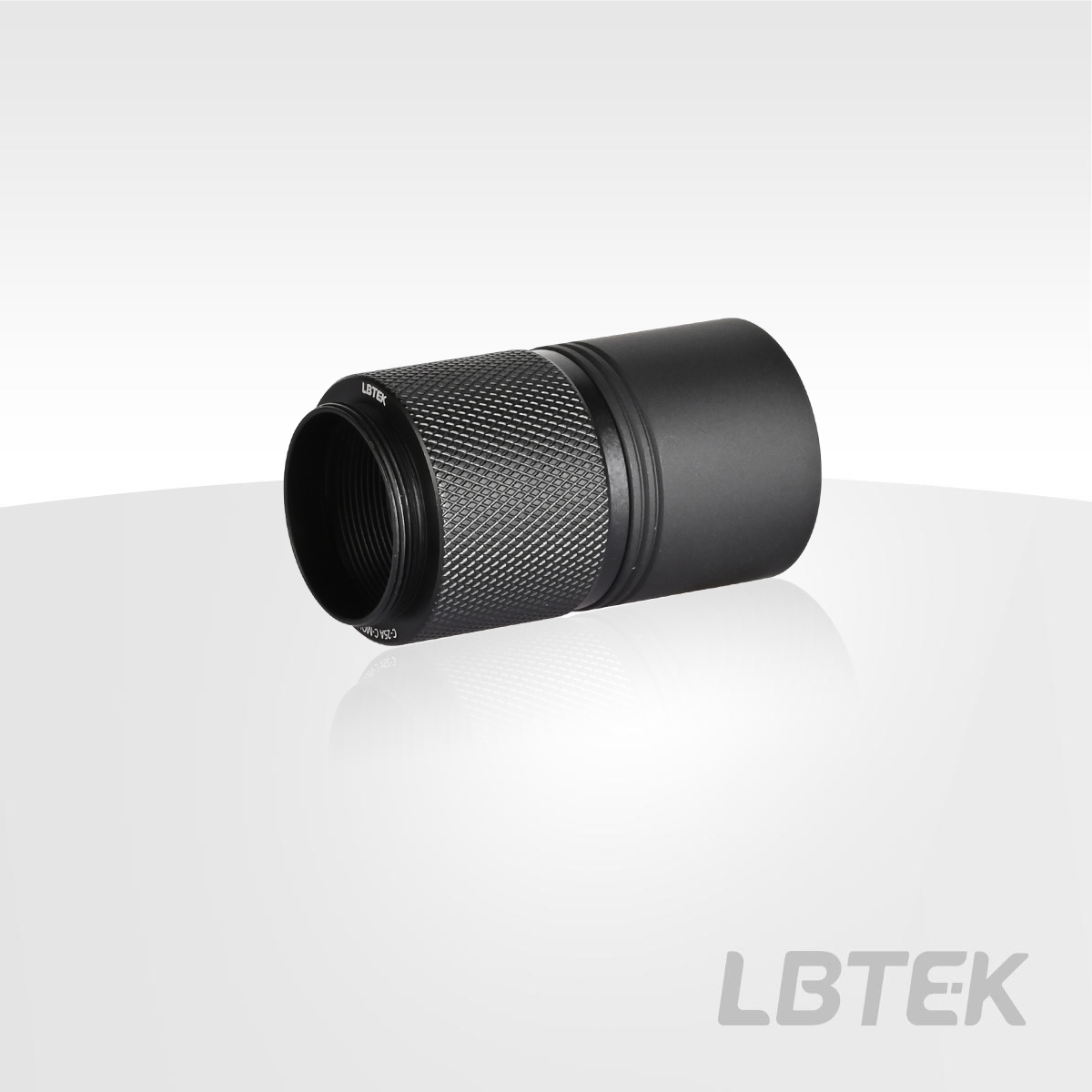

与C-Mount延长套筒搭配实现光路的延长
产品型号 | 尺寸（mm） | 适用光学元件最大厚度 | 文件 | 单价 | 对比 | 发货日期 | ||
|---|---|---|---|---|---|---|---|---|
| CSM1-8A 新品 | 8 mm | 5.5 mm | ¥95.00 | 当天 | 加入购物车 | ||
| CSM1-12.5A 新品 | 12.5 mm | 10 mm | ¥99.00 | 当天 | 加入购物车 | ||
| CSM1-25A 新品 | 25 mm | 22.5 mm | ¥116.00 | 当天 | 加入购物车 |
