产品说明
- 适合搭建紧凑型光学系统
- 螺纹规格SM1
- 提供两端内外螺纹(SM1-xxA、xxD)、内螺纹(SM1-xxB)和外螺纹(SM1-xxC)三个版本
- 遮光，安装Ø25.4 mm光学元件
LBTEK透镜套筒常用于固定Ø25.4 mm的光学元件，或用于光路遮光，避免环境光对系统影响。LBTEK的SM1透镜套筒配有内外螺纹(SM1-xxA，SM1-xxD)、内螺纹(SM1-xxB)和外螺纹(SM1-xxC)三个版本。透镜套筒组合可以连接拓展长度，有利于快速地搭建紧凑型光学系统。通过卡环扳手将卡环定位在透镜套筒内所需的位置，来实现分隔和固定光学元件。
除了标准的SM1透镜套筒以外，LBTEK还提供SM05和SM2的透镜套筒，以及配套的透镜套筒转接件、卡环和卡环扳手等配件。
产品属性
材质6061-T6 铝合金
适用光学元件直径Ø25.4 mm
螺纹规格SM1螺纹
表面处理黑色阳极氧化

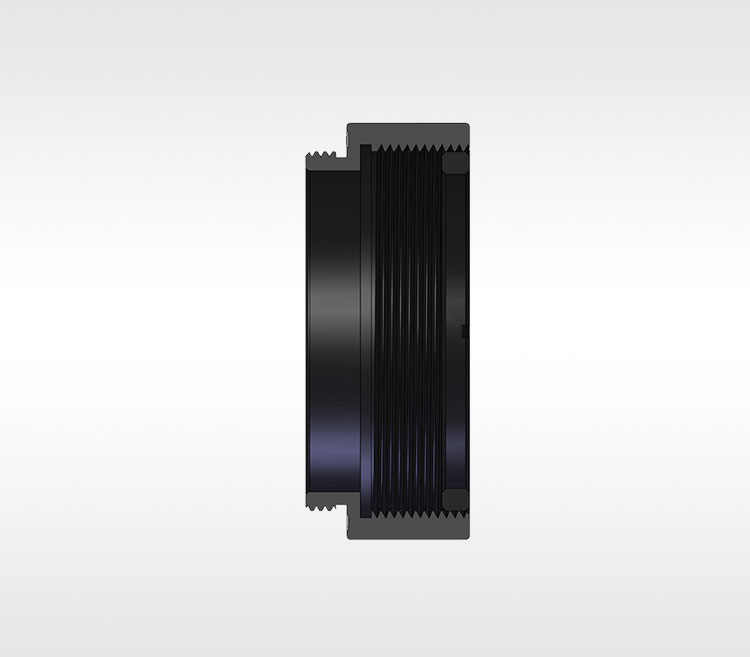

SM1透镜套筒，内外螺纹
- 一端SM1外螺纹，另一端SM1内螺纹
- 可拓展的设计，可以搭建多组件的光学系统 附带1个SM1R卡环
- 可选套筒长度：8 mm、12.5 mm、25 mm和50 mm
LBTEK内外螺纹透镜套筒一端是SM1外螺纹，另一端是SM1内螺纹，主要是用来固定直径Ø25.4 mm的光学元件。采用了可拓展的设计，适合快速搭建紧凑型光学系统。每个透镜套筒都附带一个SM1R卡环用于固定光学元件。SM1-8V带12.5 mm外螺纹，附带一个外卡环，实现透镜套筒连接深度可调。SM1-50D带外开槽，不需要拧出卡环即可从开槽处调节透镜位置，调节位置后，旋转外套筒可遮挡开槽。
一端SM1外螺纹，另一端SM1内螺纹
产品型号 | 尺寸 | 单价 | 对比 | 发货日期 | ||
|---|---|---|---|---|---|---|
| SM1-75D | 75 mm | ¥391.00 | 当天 | 加入购物车 | ||
| SM1-100A | 100 mm | ¥245.00 | 当天 | 加入购物车 | ||
| SM1-38A | 38 mm | ¥114.00 | 当天 | 加入购物车 | ||
| SM1-75A | 75 mm | ¥161.00 | 当天 | 加入购物车 | ||
| SM1-50D | 50 mm | ¥333.00 | 当天 | 加入购物车 | ||
| SM1-50A | 50 mm | ¥125.00 | 当天 | 加入购物车 | ||
| SM1-25A | 25 mm | ¥101.00 | 当天 | 加入购物车 | ||
| SM1-12.5A | 12.5 mm | ¥90.00 | 当天 | 加入购物车 | ||
| SM1-8A | 8 mm | ¥86.00 | 当天 | 加入购物车 | ||
| SM1-25D | 25 mm | ¥305.00 | 当天 | 加入购物车 |

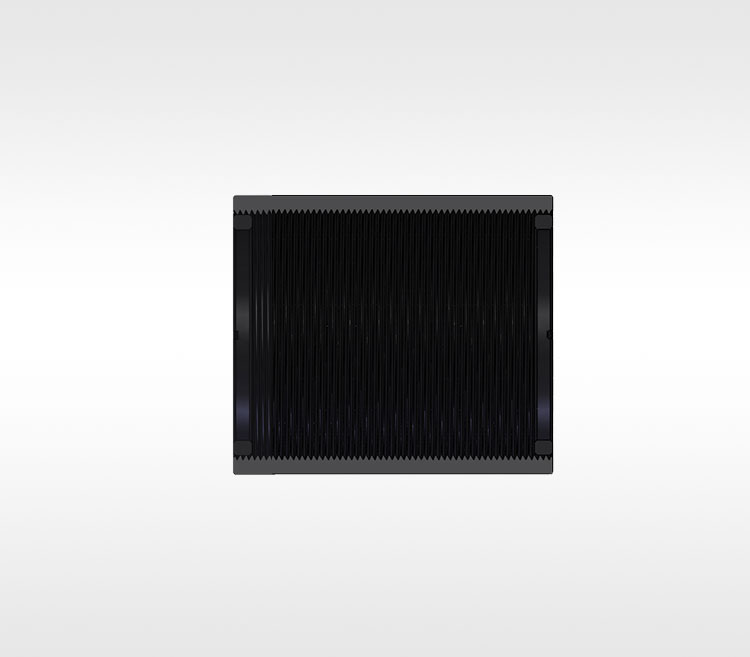

SM1透镜套筒，两端内螺纹
- 两端SM1内螺纹
- 适用安装Ø25.4 mm光学元件
- 可使用SM1-xxA，SM1-25C或SM1-12.5T拓展透镜套筒长度
- 附带2个SM1R卡环
LBTEK内螺纹透镜套筒两端都是SM1内螺纹，两端都可直接拆装Ø25.4 mm的光学元件。可配合使用SM1-xxA，SM1-25C或SM1-12.5T拓展透镜套筒长度。每个透镜套筒都附带两个SM1R卡环用于固定光学元件。
两端SM1内螺纹
产品型号 | 尺寸 | 单价 | 对比 | 发货日期 | ||
|---|---|---|---|---|---|---|
| SM1-50B | 50 mm | ¥125.00 | 当天 | 加入购物车 | ||
| SM1-12.5B | 12.5 mm | ¥89.00 | 当天 | 加入购物车 | ||
| SM1-25B | 25 mm | ¥101.00 | 当天 | 加入购物车 | ||
| SM1-8B | 8 mm | ¥69.00 | 当天 | 加入购物车 |

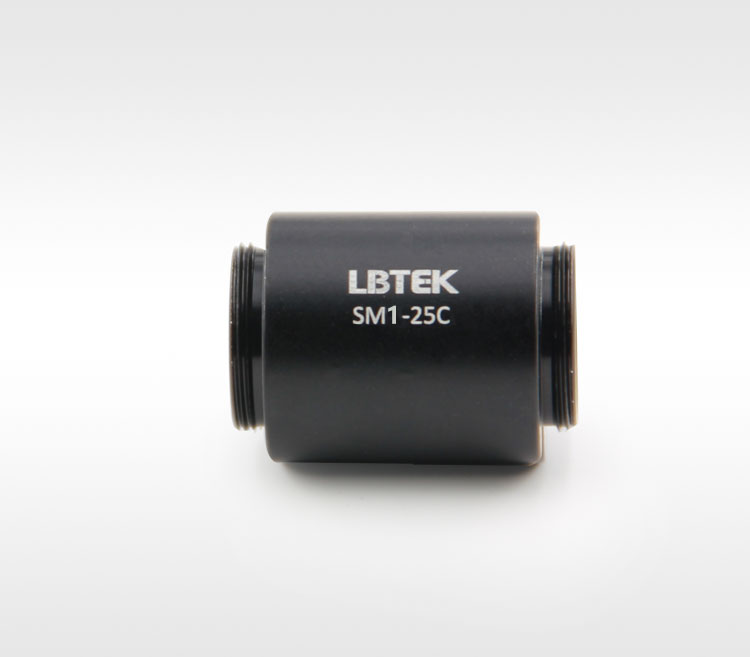

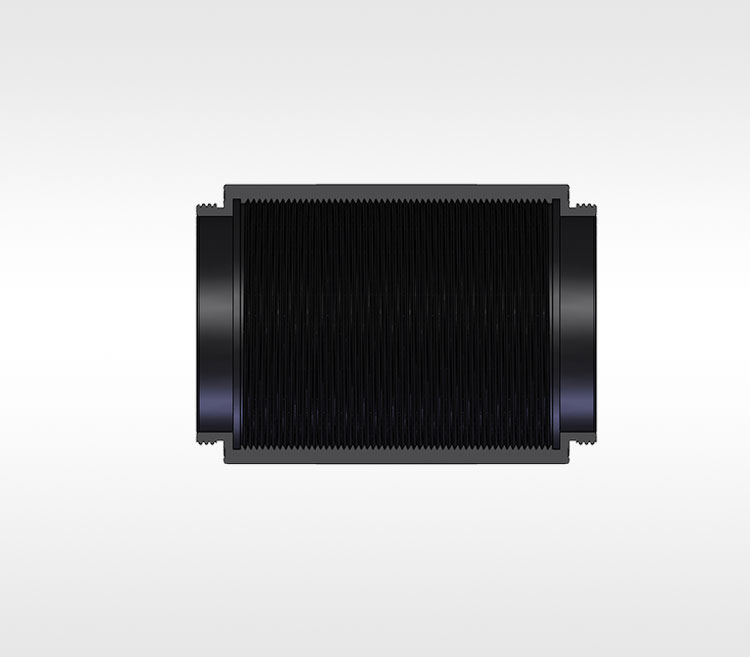

SM1透镜套筒，两端外螺纹
- 两端SM1外螺纹
- 配合内外螺纹和内螺纹套筒拓展透镜套筒长度
- 不可用于直接安装光学元件
LBTEK外螺纹透镜套筒两端都是SM1外螺纹，可配合内外螺纹和内螺纹透镜套筒拓展透镜套筒的长度。
两端SM1外螺纹
产品型号 | 尺寸 | 单价 | 对比 | 发货日期 | ||
|---|---|---|---|---|---|---|
| SM1-8C | 8 mm | ¥82.00 | 当天 | 加入购物车 | ||
| SM1-50C | 50 mm | ¥112.00 | 当天 | 加入购物车 | ||
| SM1-12.5C | 12.5 mm | ¥82.00 | 当天 | 加入购物车 | ||
| SM1-25C | 25 mm | ¥91.00 | 当天 | 加入购物车 |
