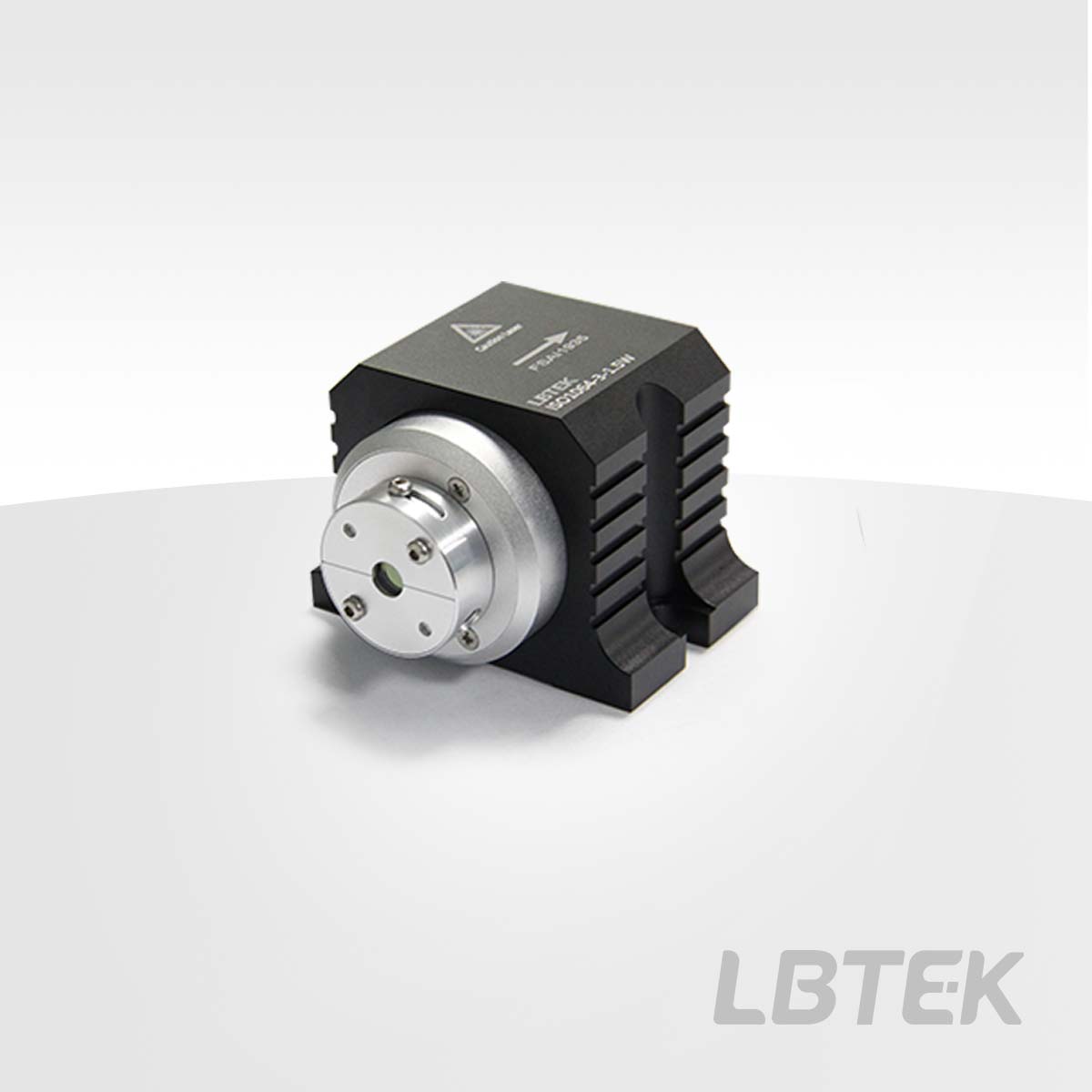

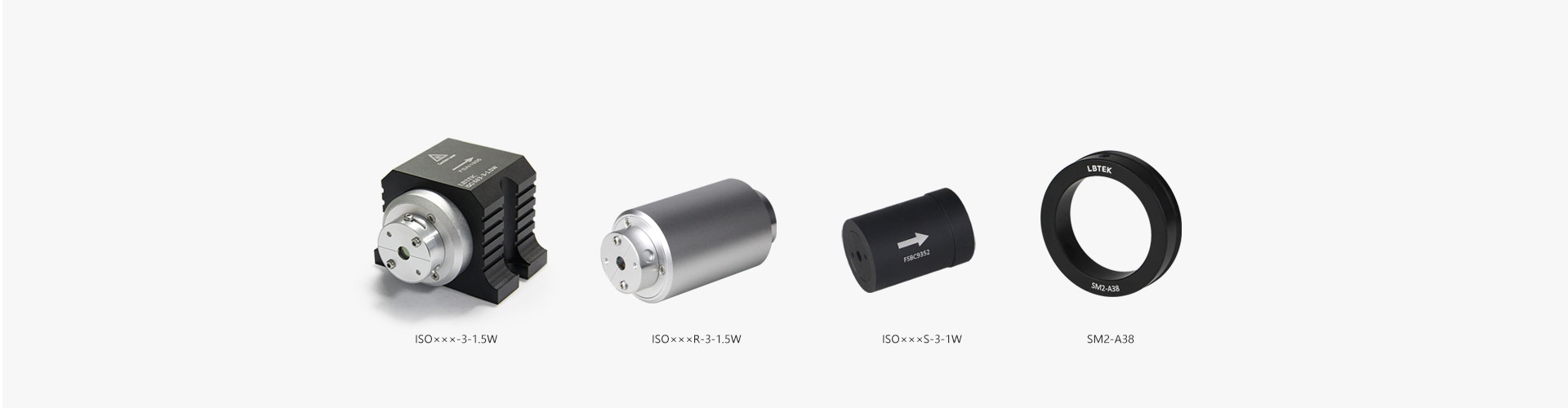

自由空间隔离器—

产品说明

只允许光以单一方向传输的无源磁光器件
防止光源或光学系统受到背向反射噪声或干扰带来的影响
多种中心波长可选

LBTEK自由空间隔离器是一种偏振相关隔离器，由输入偏振光学元件、法拉第旋光器以及输出偏振光学元件三部分构成。其中输入与输出偏振光学元件的透振夹角为45°，当一束光正向进入时，入射偏振光学元件作为起偏器生成线偏振光进入法拉第旋光器，法拉第旋光器使线偏振光旋转45°，最终光线完全通过输出偏振光学元件。当一束光反向进入时，法拉第旋光器继续旋转光的偏振方向，旋转方向与光正向进入相同，此时光的偏振方向相对入射光旋转90°，与输入偏振光学元件的透振方向垂直，因此LBTEK自由空间隔离器是一种只允许光以单一方向传输的无源磁光器件。 LBTEK自由空间隔离器一般用于防止光源或光学系统受到背向反射噪声或干扰带来的影响。LBTEK自由空间隔离器现有405 nm-1550 nm多种中心波长可选。另外，LBTEK提供工作波长、尺寸、平均功率等定制服务，如有需求，请联系LBTEK客服。

示意图/演示视频

通用参数

外壳材质

6061-T6 铝合金

表面处理

黑色阳极氧化

LBTEK 自由空间隔离器——技术说明

一、概述

LBTEK 自由空间隔离器（Free-Space Isolators）是一种利用磁光晶体的法拉第效应来隔离反射光，只允许光以单一方向传输的无源磁光器件。自由空间隔离器用于保持光的线性偏振态、防止光学系统受到由背向反射或信号产生的不良影响。

二、产品结构

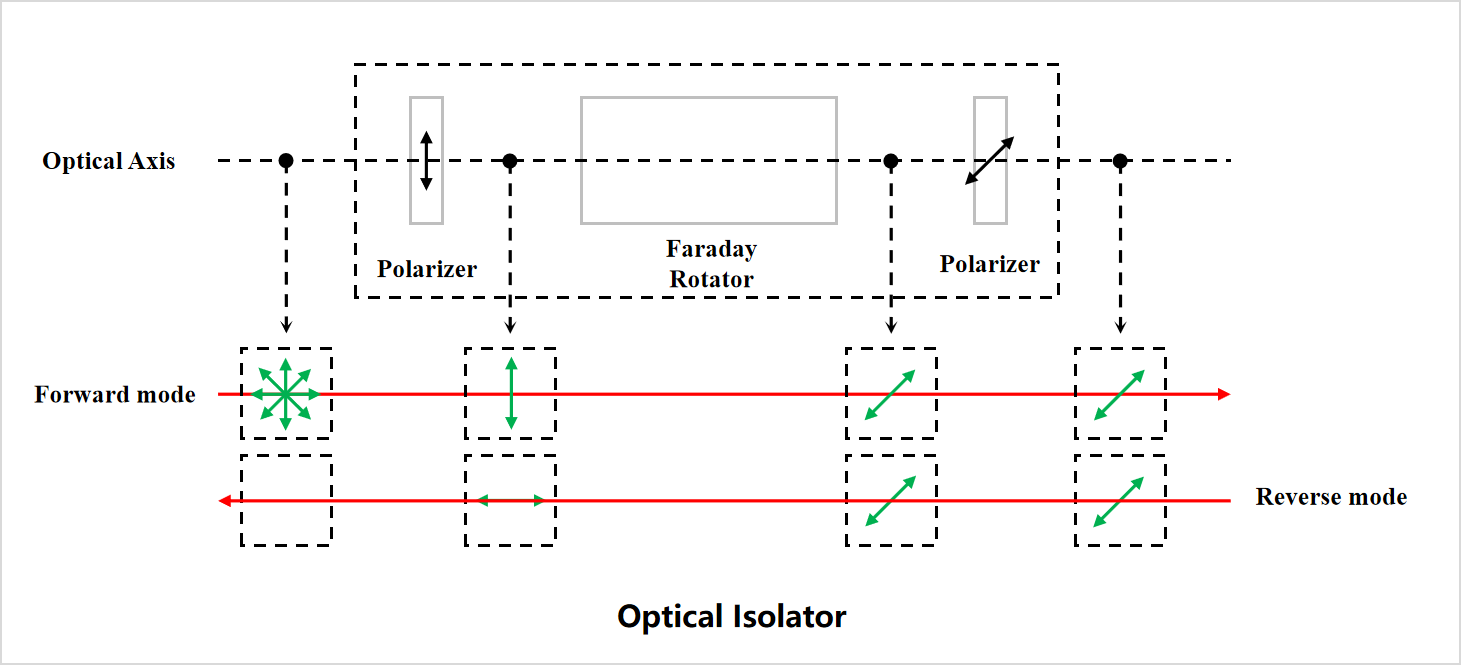

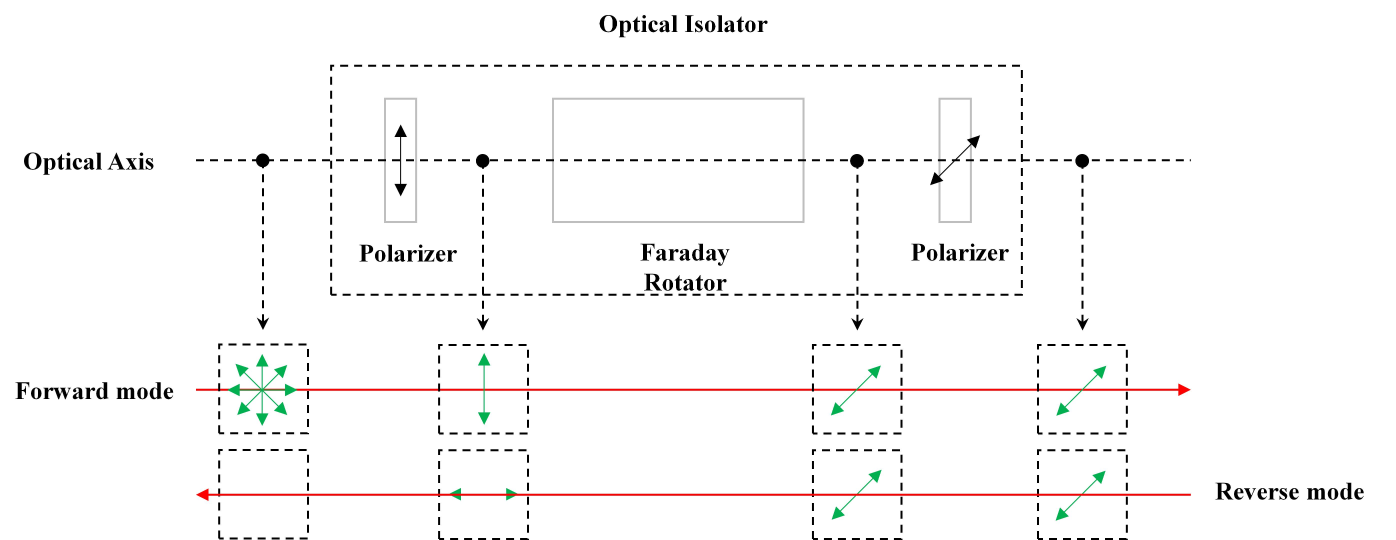

图1 自由空间隔离器示意图

LBTEK 自由空间隔离器基于磁光晶体的非互易性原理设计，由输入偏振光学元件、法拉第旋光器以及输出偏振光学元件三部分构成。其中输入与输出偏振光学元件有一偏振夹角，当一束光正向进入时，入射偏振光学元件作为起偏器生成线偏振光进入法拉第旋光器，法拉第旋光器使线偏振光旋转一定角度，使偏振方向与输出偏振光学元件平行，最终光线顺利通过输出偏振光学元件。当一束光反向进入时，输出偏振光学元件作为起偏器生成线偏振光进入法拉第旋光器，由于法拉第旋光器旋光的非互易性，旋转方向与光正向进入相同，通过合理设计旋光晶体旋转角和两个偏振光学元件之间的角度，可以使反向光的偏振方向相对入射光旋转90°，与输入偏振光学元件的透振方向垂直，光被隔离，实现光以单一方向传输的功能。

LBTEK 自由空间隔离器——应用案例

一、高功率激光器

在高功率光纤激光器、固体激光器等系统中，反向传输的光可能会对激光介质、泵浦源等造成损害，如引起激光晶体的热透镜效应加剧、泵浦源的寿命缩短等。加入隔离光路可以有效防止这些反向光对激光器的不良影响，保证激光器的稳定运行和高功率输出。

二、窄线宽激光器

对于需要产生窄线宽激光的系统，如用于光通信、激光干涉测量等领域的窄线宽激光器，反向光会导致激光频率不稳定，线宽展宽。隔离光路能阻止反向光加入激光谐振腔，从而维持激光器的窄线宽特性，提高激光的频率稳定性和相干性。

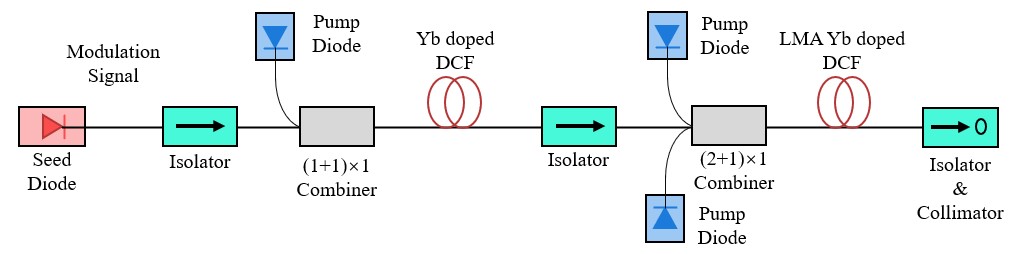

图1 隔离器在MOPA光纤激光器中的应用

三、量子通信实验

在量子通信系统中，为了保证量子态的完整性和传输的安全性，需要严格控制光路中的传播方向。隔离光路可以防止量子信号的反向传输，避免量子态的退相干和信息泄露，确保量子通信的顺利进行。

四、量子纠缠实验

在制备和操纵量子纠缠态的实验中，光路中的任何反向光都可能破坏纠缠态的纯度和稳定性。隔离光路能够有效隔离反向光，为量子纠缠实验提供稳定的光路环境，有助于提高实验的成功率和可重复性。

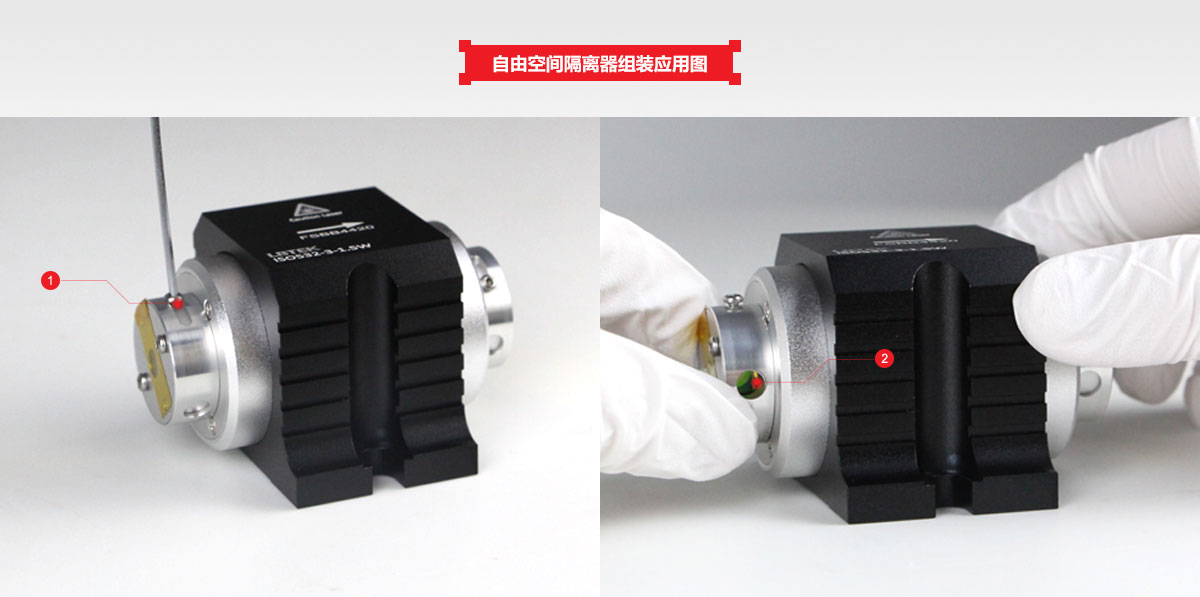

LBTEK 自由空间隔离器逃逸窗口打开示意图	① 使用扳手将逃逸窗口挡板的锁紧螺钉松开；
	② 转动挡板，使挡板上的通光孔对准分束立方反射光的逃逸窗口，拧紧螺钉固定挡板，使用完复原挡板；

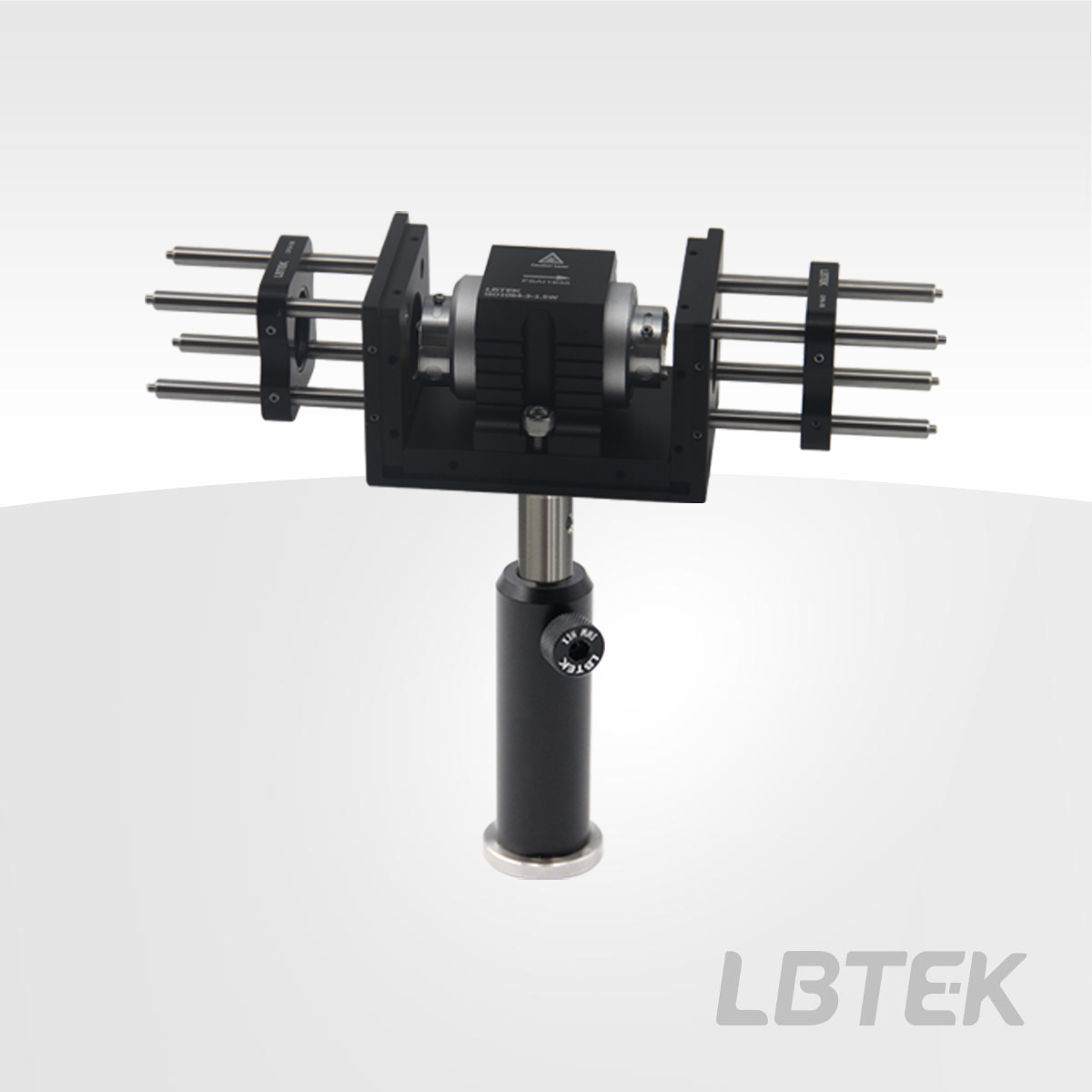

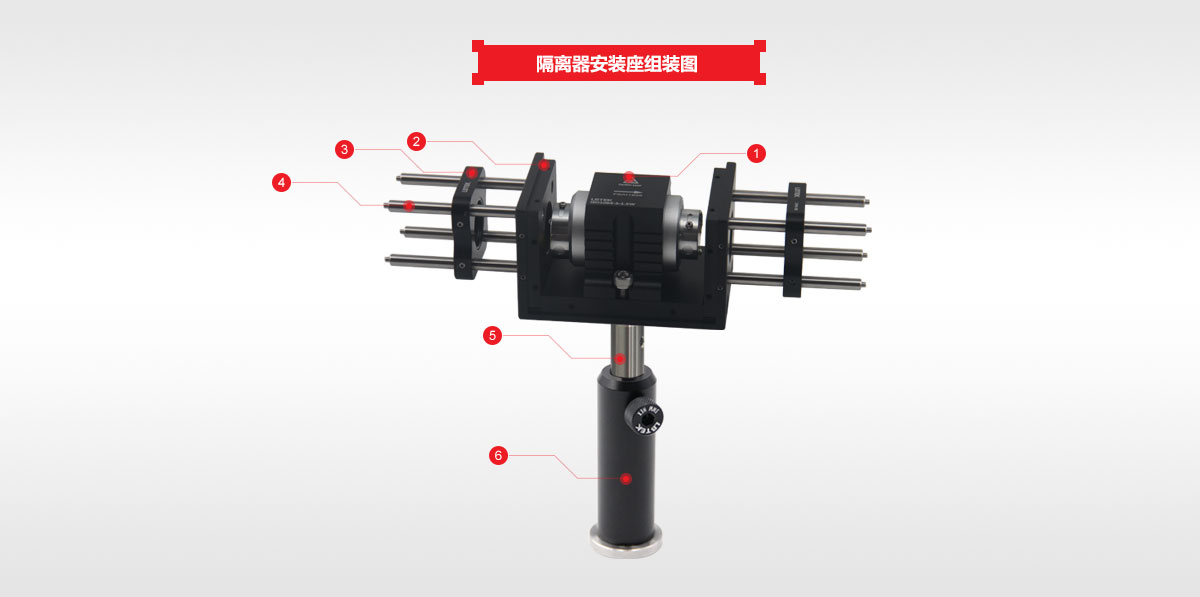

LBTEK 自由空间隔离器30mm同轴系统组装应用图	① 自由空间隔离器ISO1064-3-1.5W×1	② 隔离器安装座ISOC1×1	③ 30 mm同轴安装板OPM-9BS×1
LBTEK 自由空间隔离器30mm同轴系统组装应用图	④ Ø6.0 mm同轴系统接杆MOP-75×1	⑤ Ø12.7mm不锈钢光学接杆OP-75×1	⑥ 底座式Ø12.7 mm接杆支架PH-75B×1

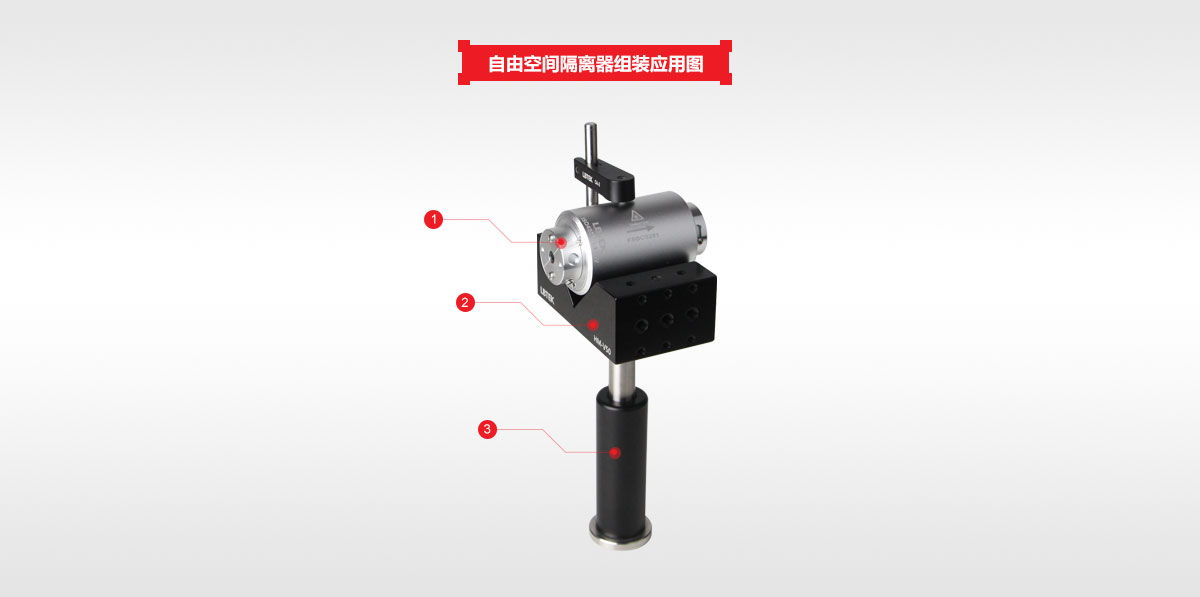

LBTEK 可旋转版自由空间隔离器组装应用图	① 自由空间隔离器ISO405R-3-1.5W×1	② V型夹持器HM-V50×1
LBTEK 可旋转版自由空间隔离器组装应用图	③ 底座式Ø12.7 mm接杆支架PH-75B×1

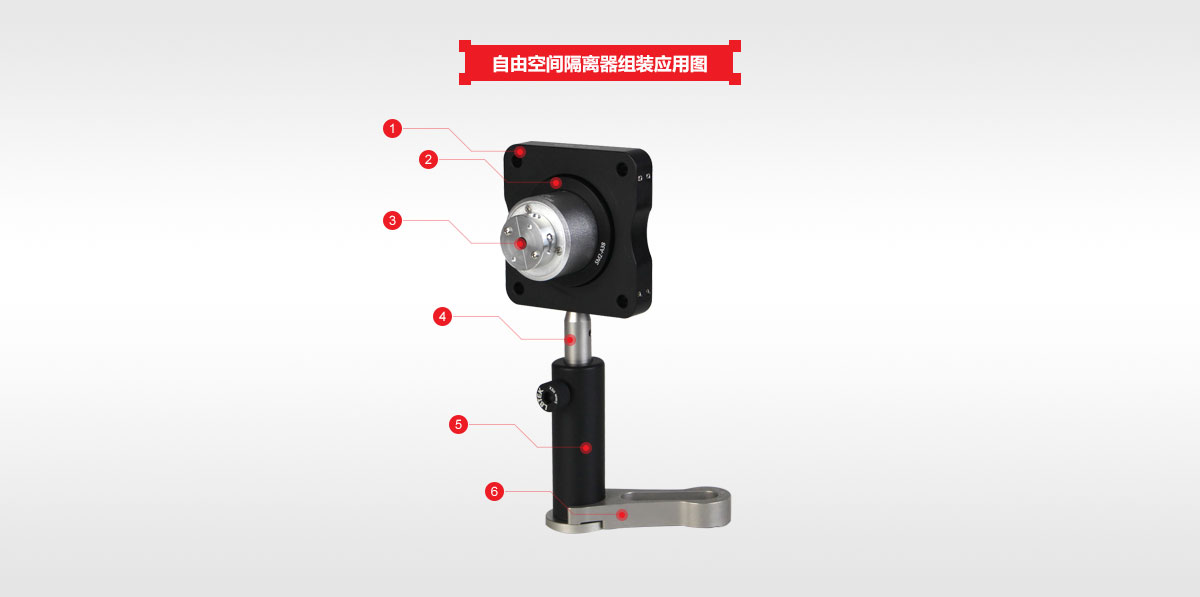

LBTEK 自由空间隔离器转接件组装应用图	① 60 mm同轴安装板OPB-12.5B×1	② 自由空间隔离器转接件SM2-A38×1	③ 自由空间隔离器ISO405R-3-1.5W×1
LBTEK 自由空间隔离器转接件组装应用图	④ Ø12.7mm不锈钢光学接杆OP-75×1	⑤ 底座式Ø12.7 mm接杆支架PH-75B×1	⑥ 接杆支架叉块PHC-32S×1

姓名

手机

单位

邮箱

联系我

反馈产品

反馈类型

反馈内容

提交

历史反馈

{{item.user_name}}发布于{{item.create_time}}

产品型号	工作波长	通光孔径	平均功率	单价	发货日期

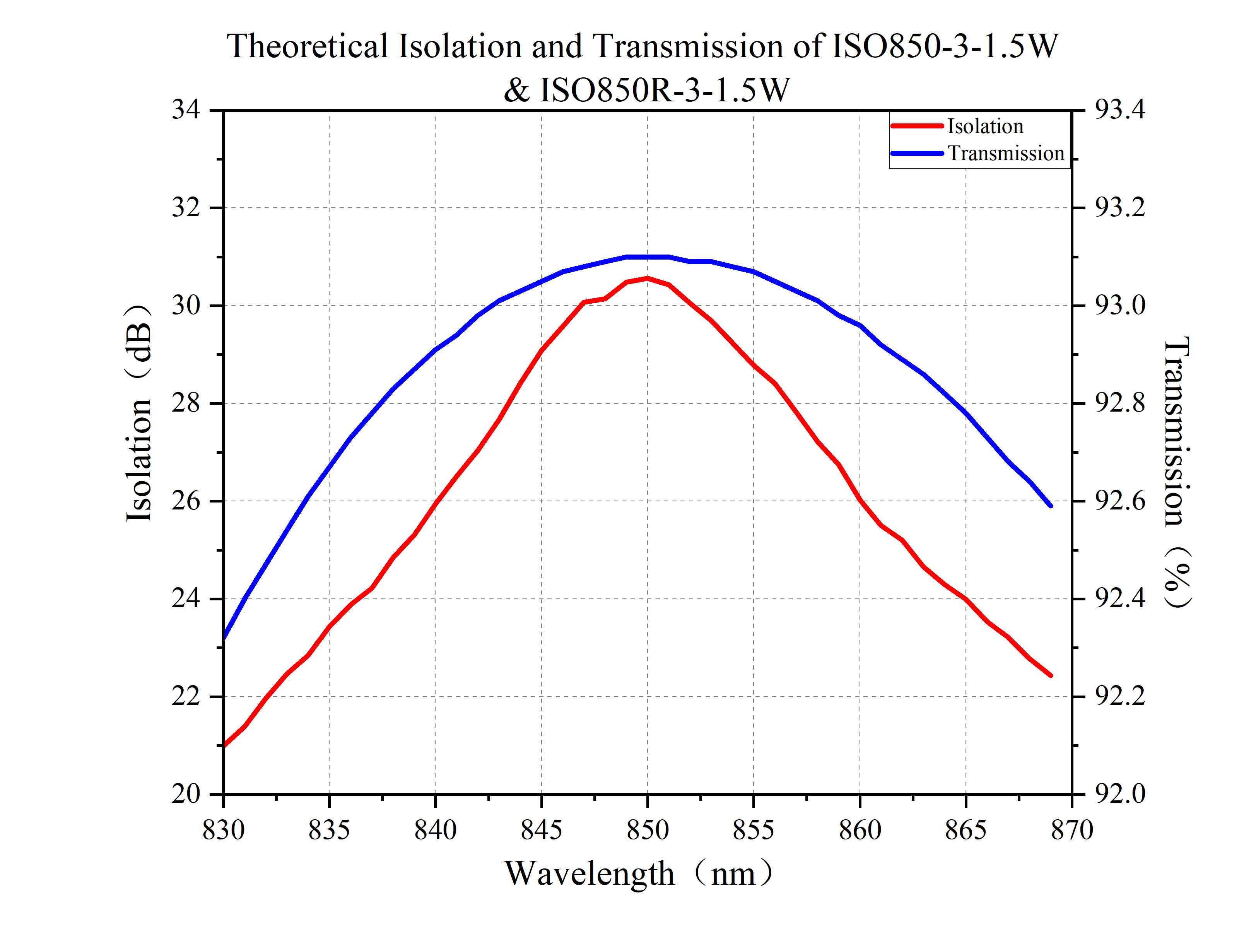

ISO850-3-1.5W	850 nm±10 nm	Ø3 mm	1.5 W	￥8552	当天	加入购物车
ISO935-3-1.5W	935 nm±10 nm	Ø3 mm	1.5 W	￥9062	当天	加入购物车

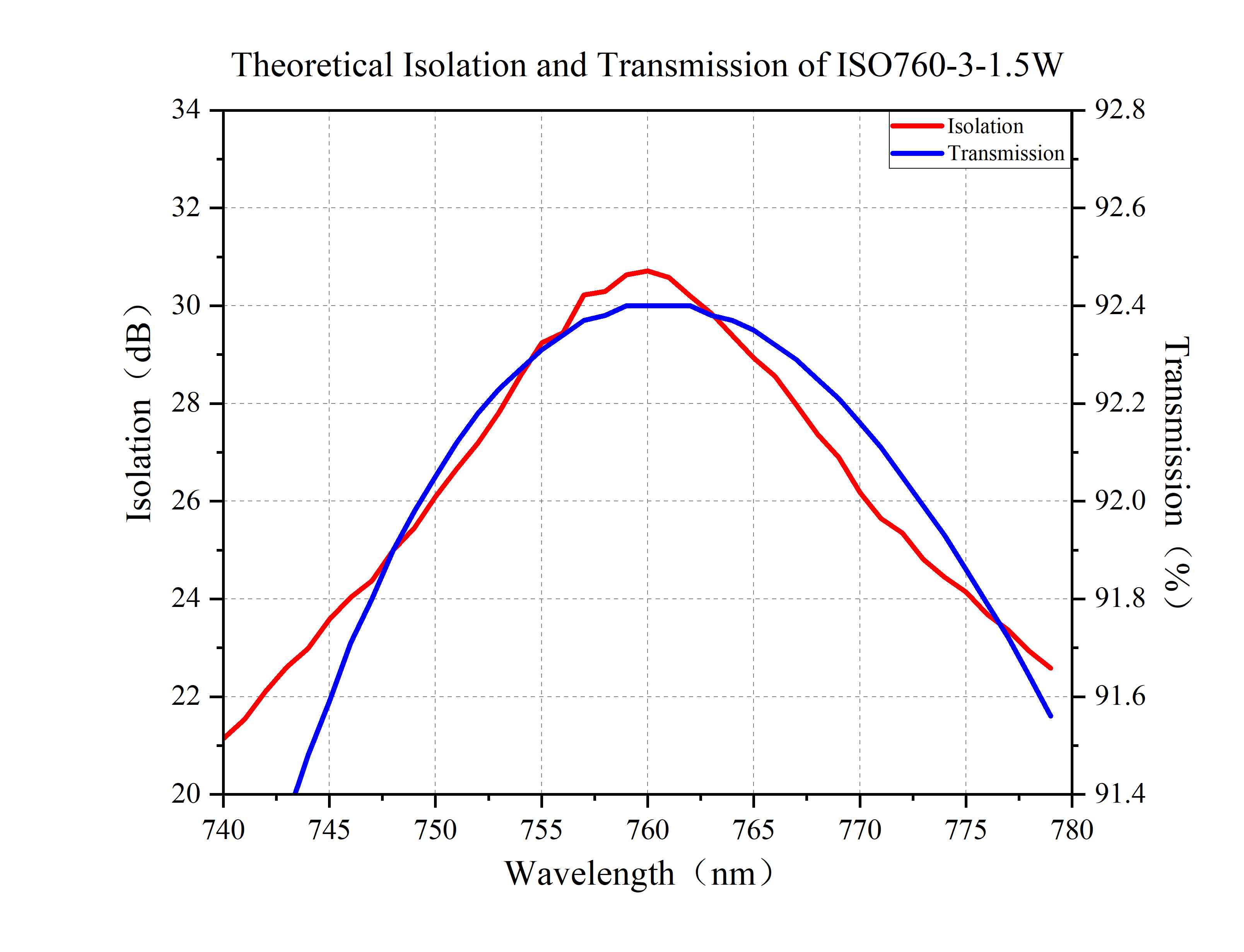

ISO760-3-1.5W	760 nm±10 nm	Ø3 mm	1.5 W	￥9105	当天	加入购物车

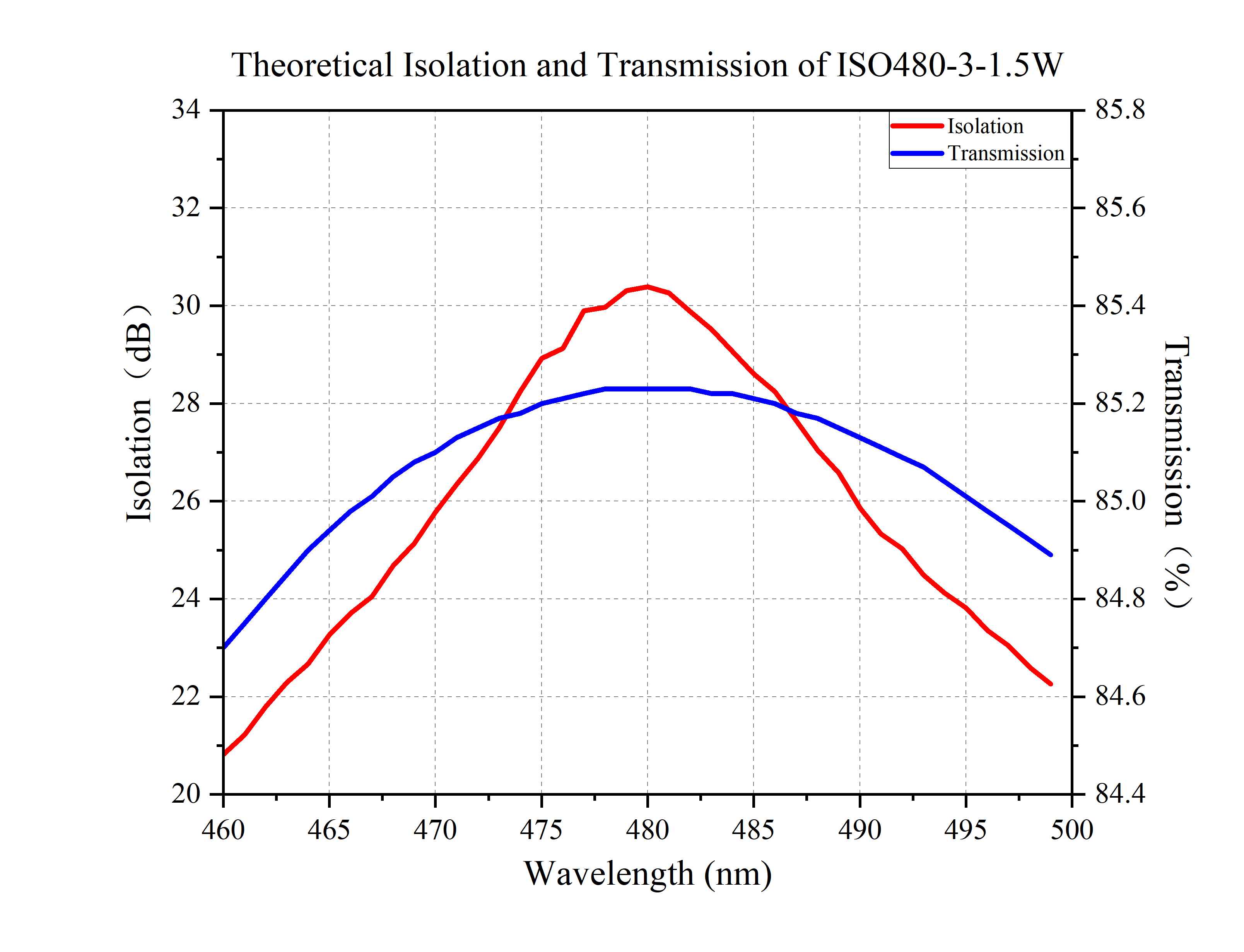

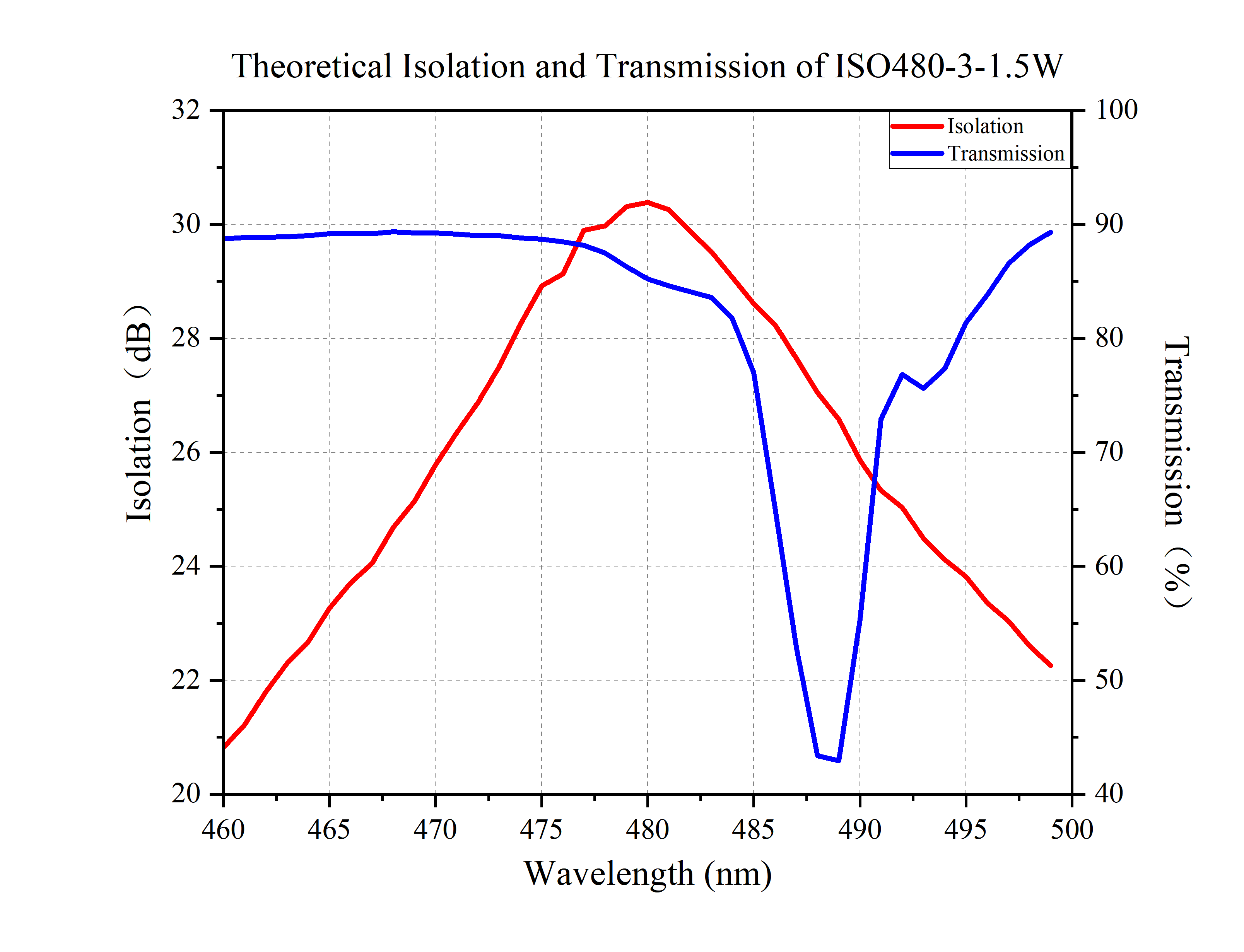

ISO480-3-1.5W	480 nm±10 nm	Ø3 mm	1.5 W	￥8639	当天	加入购物车

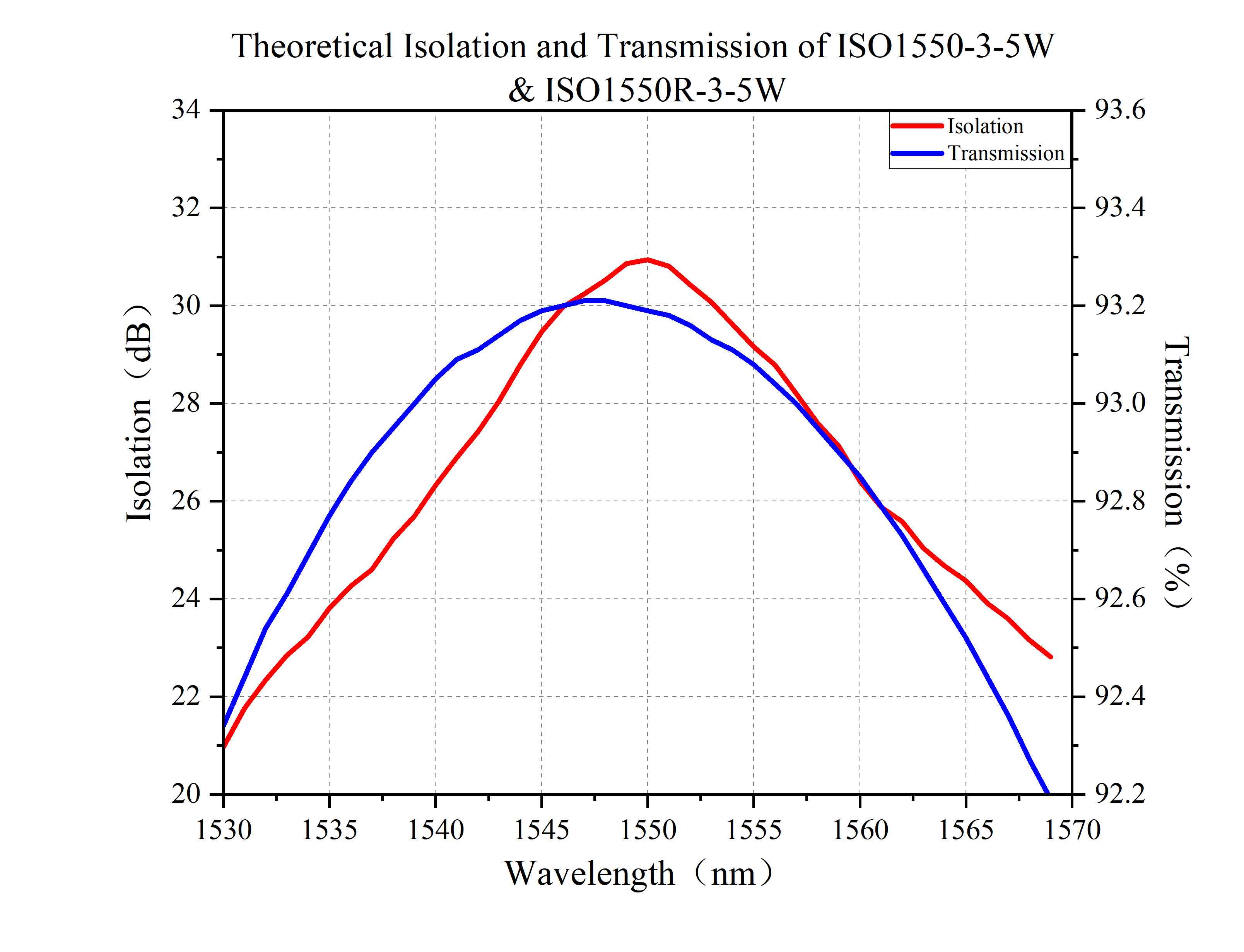

ISO1550-3-5W	1550 nm±10 nm	Ø3 mm	5 W	￥14170	当天	加入购物车

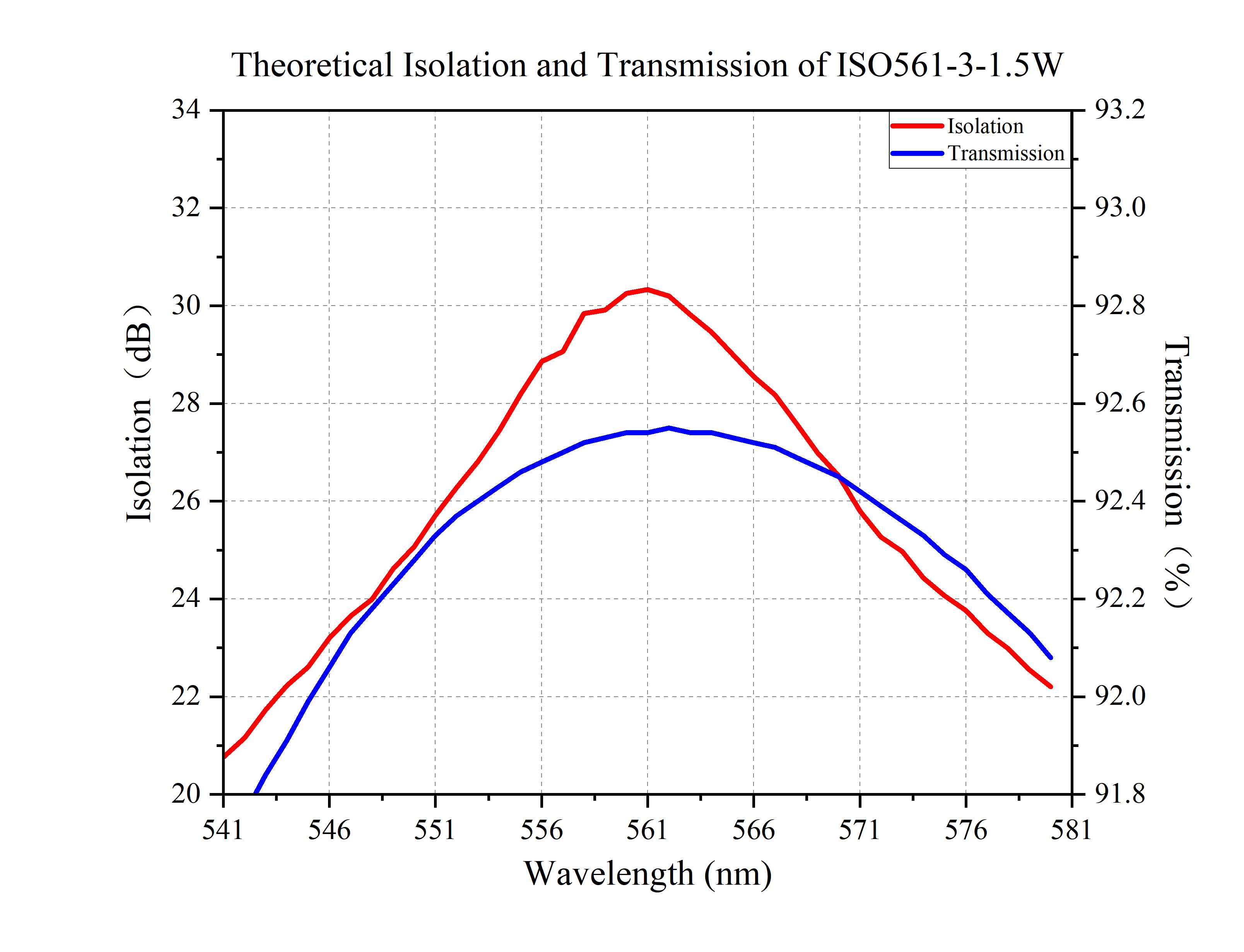

ISO561-3-1.5W	561 nm±10 nm	Ø3 mm	1.5 W	￥8639	当天	加入购物车

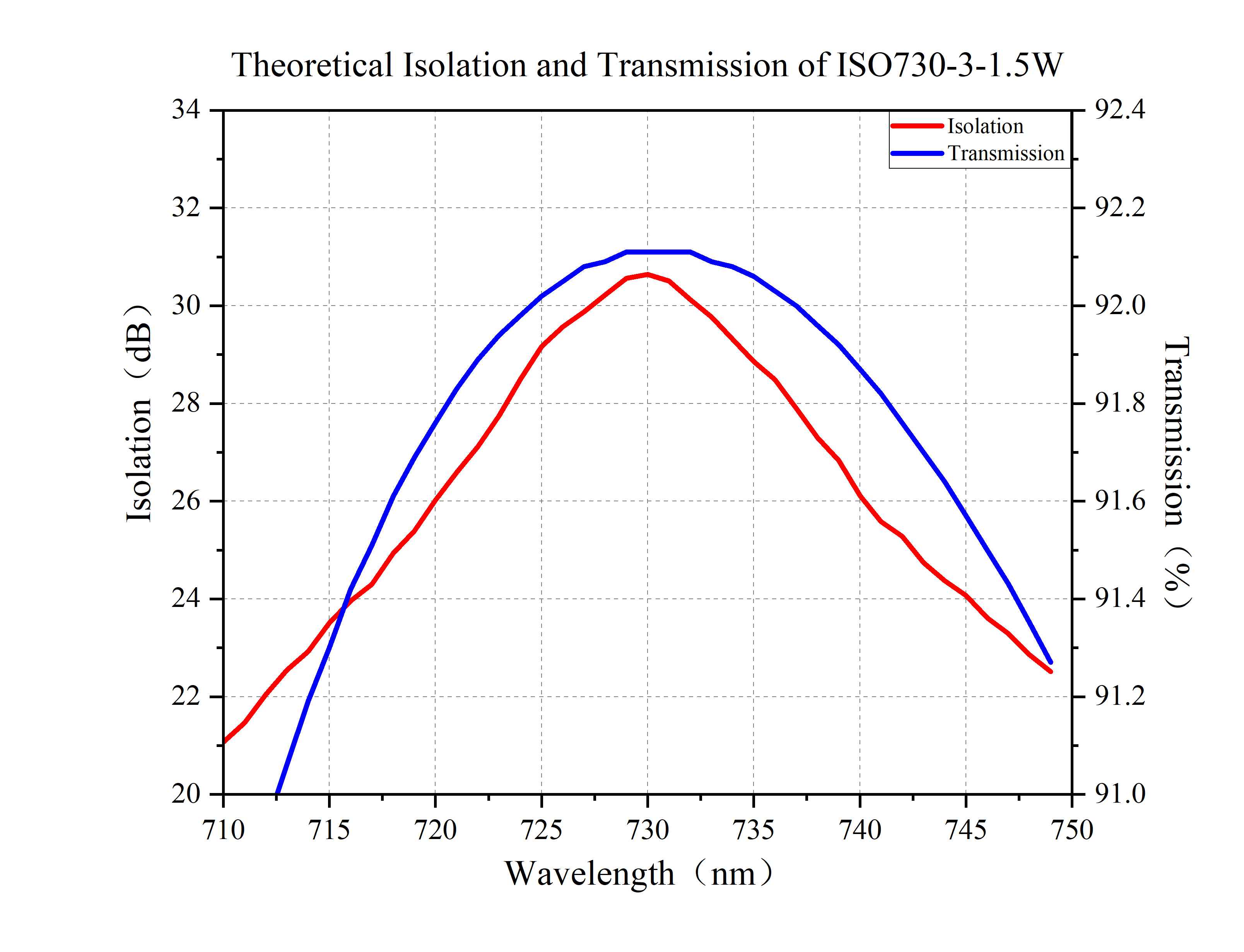

ISO730-3-1.5W	730 nm±10 nm	Ø3 mm	1.5 W	￥9641	当天	加入购物车

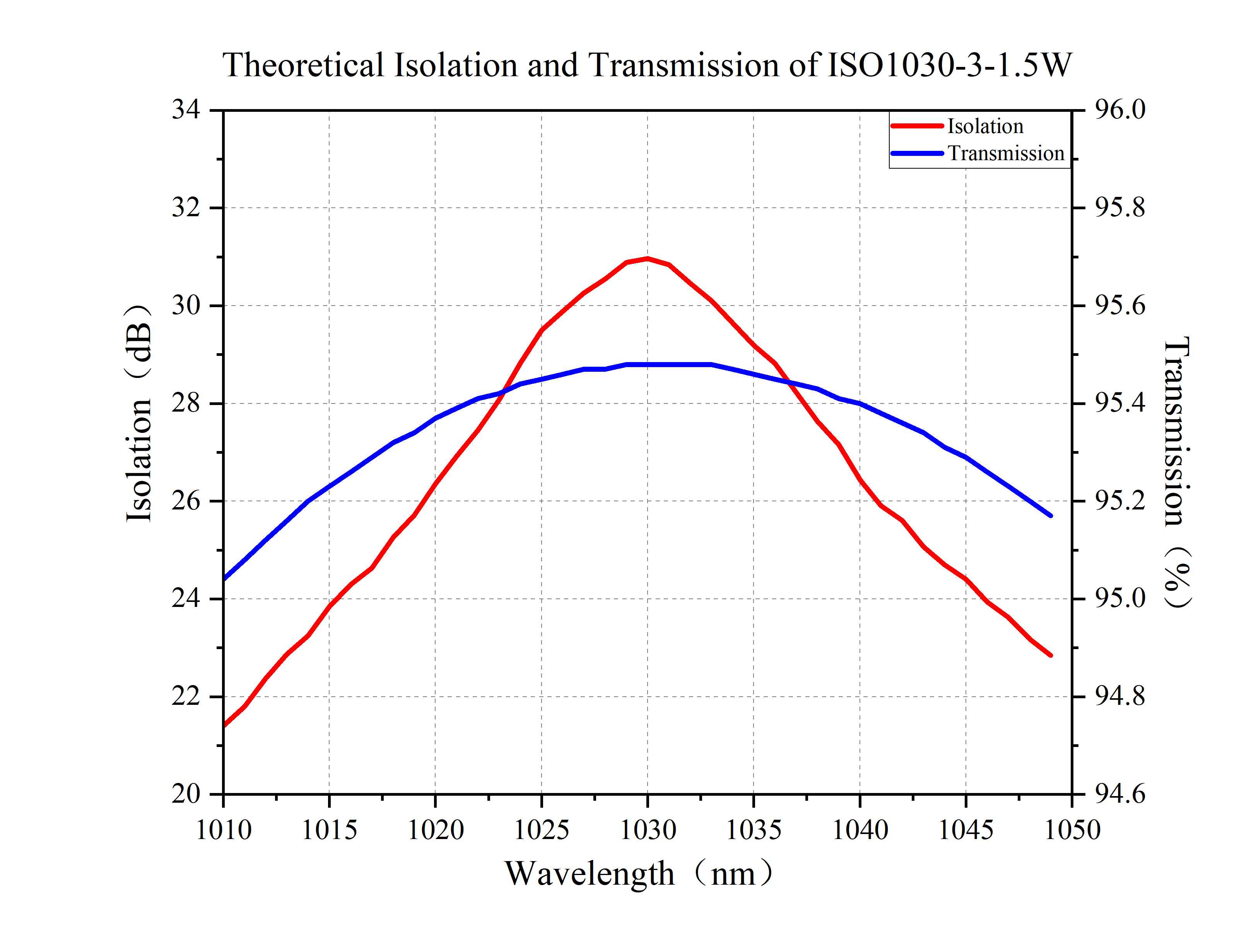

ISO1030-3-1.5W	1030 nm±10 nm	Ø3 mm	1.5 W	￥9641	当天	加入购物车

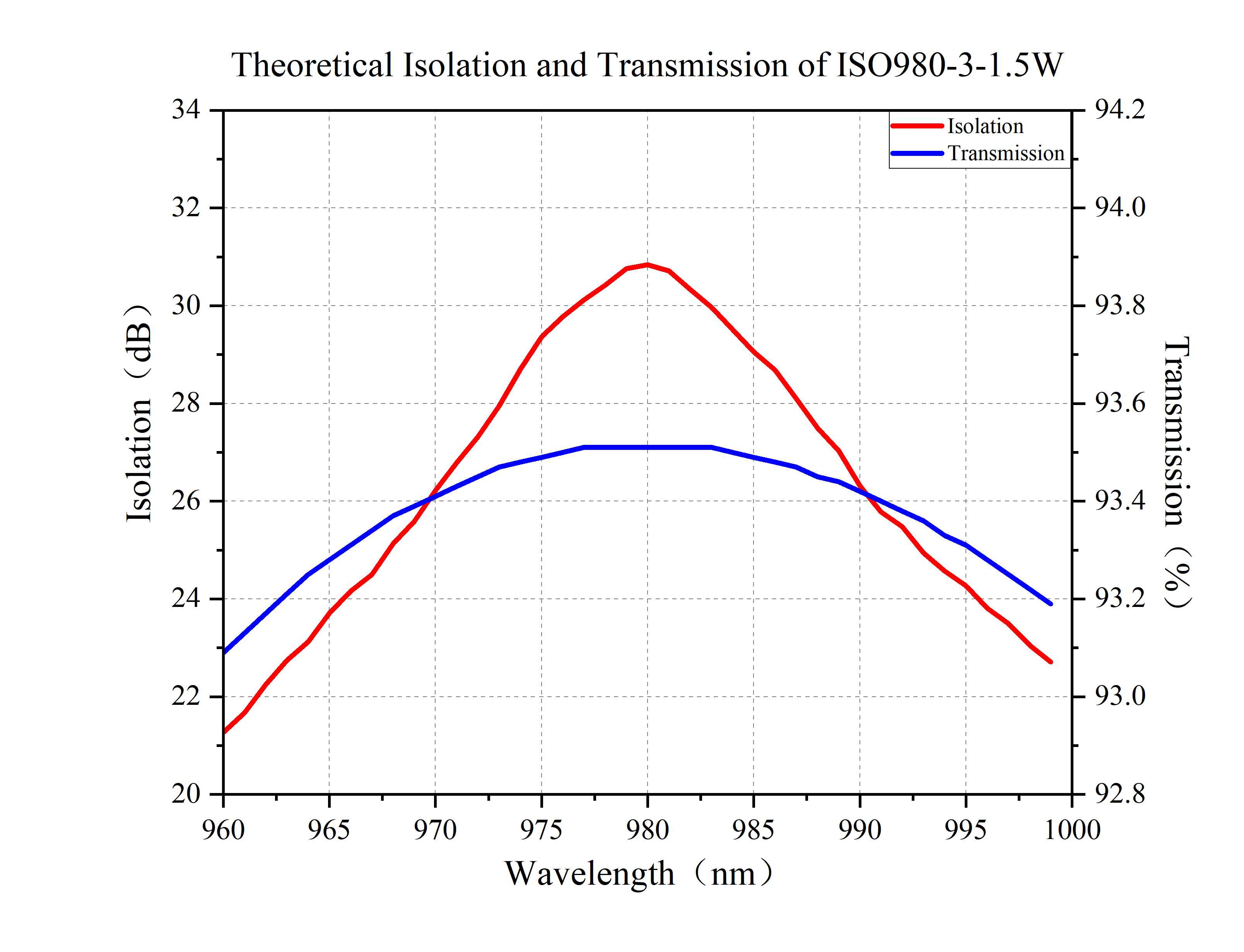

ISO980-3-1.5W	980 nm±10 nm	Ø3 mm	1.5 W	￥9329	6周	加入购物车
ISO905-3-1.5W	905 nm±10 nm	Ø3 mm	1.5 W	￥8470	当天	加入购物车

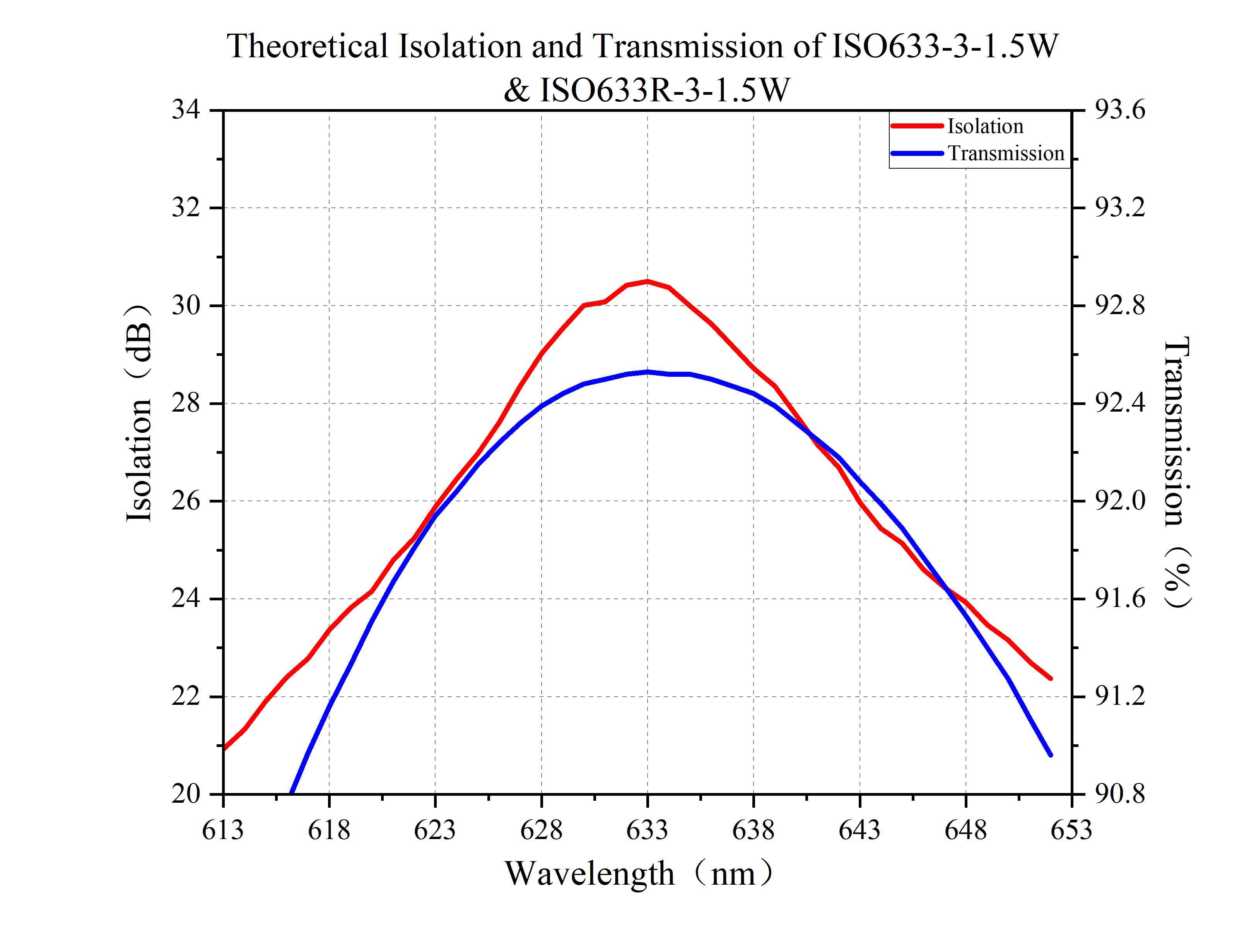

ISO633-3-1.5W	633 nm±10 nm	Ø3 mm	1.5 W	￥9329	当天	加入购物车

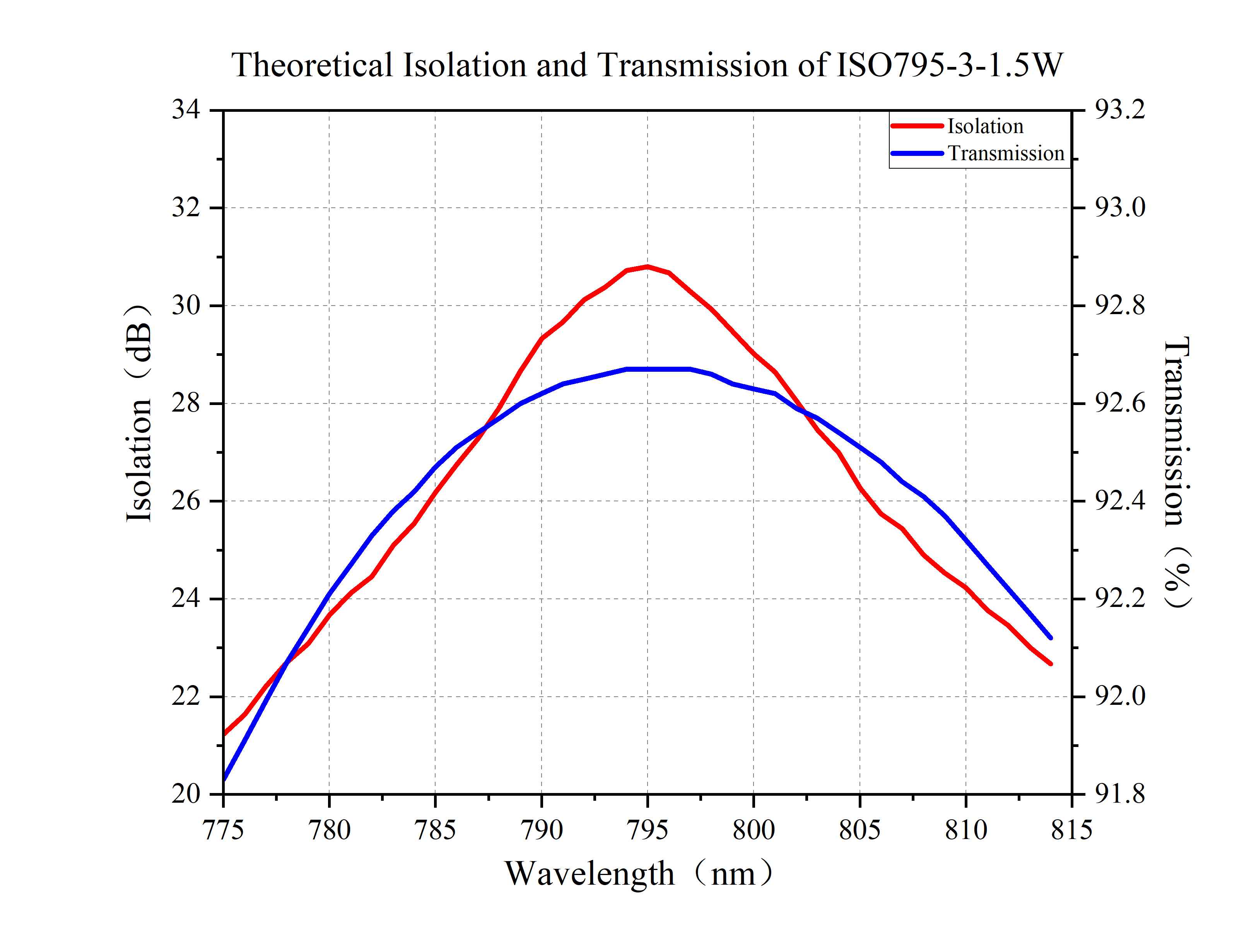

ISO795-3-1.5W	795 nm±10 nm	Ø3 mm	1.5 W	￥8470	当天	加入购物车

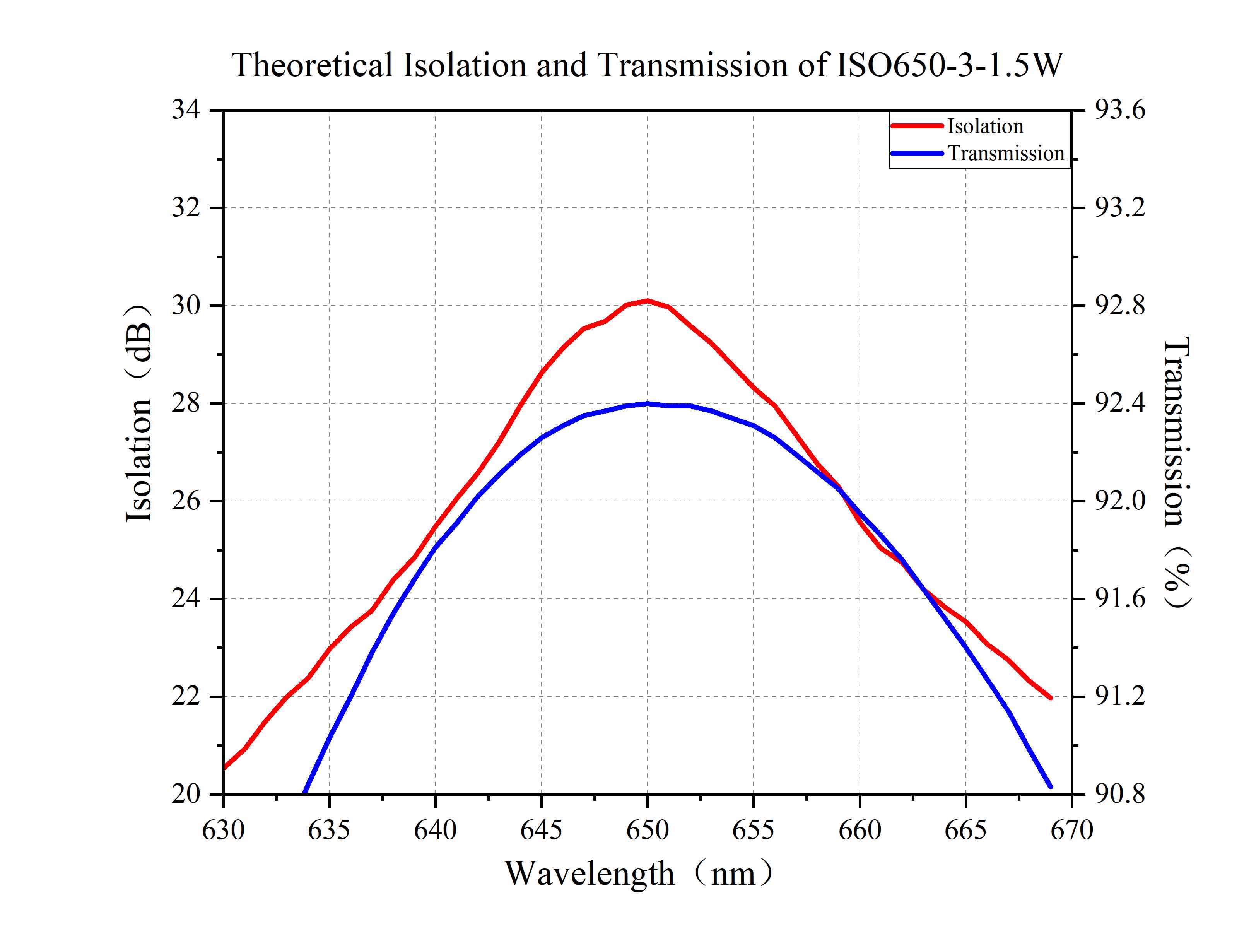

ISO650-3-1.5W	650 nm±10 nm	Ø3 mm	1.5 W	￥8470	当天	加入购物车

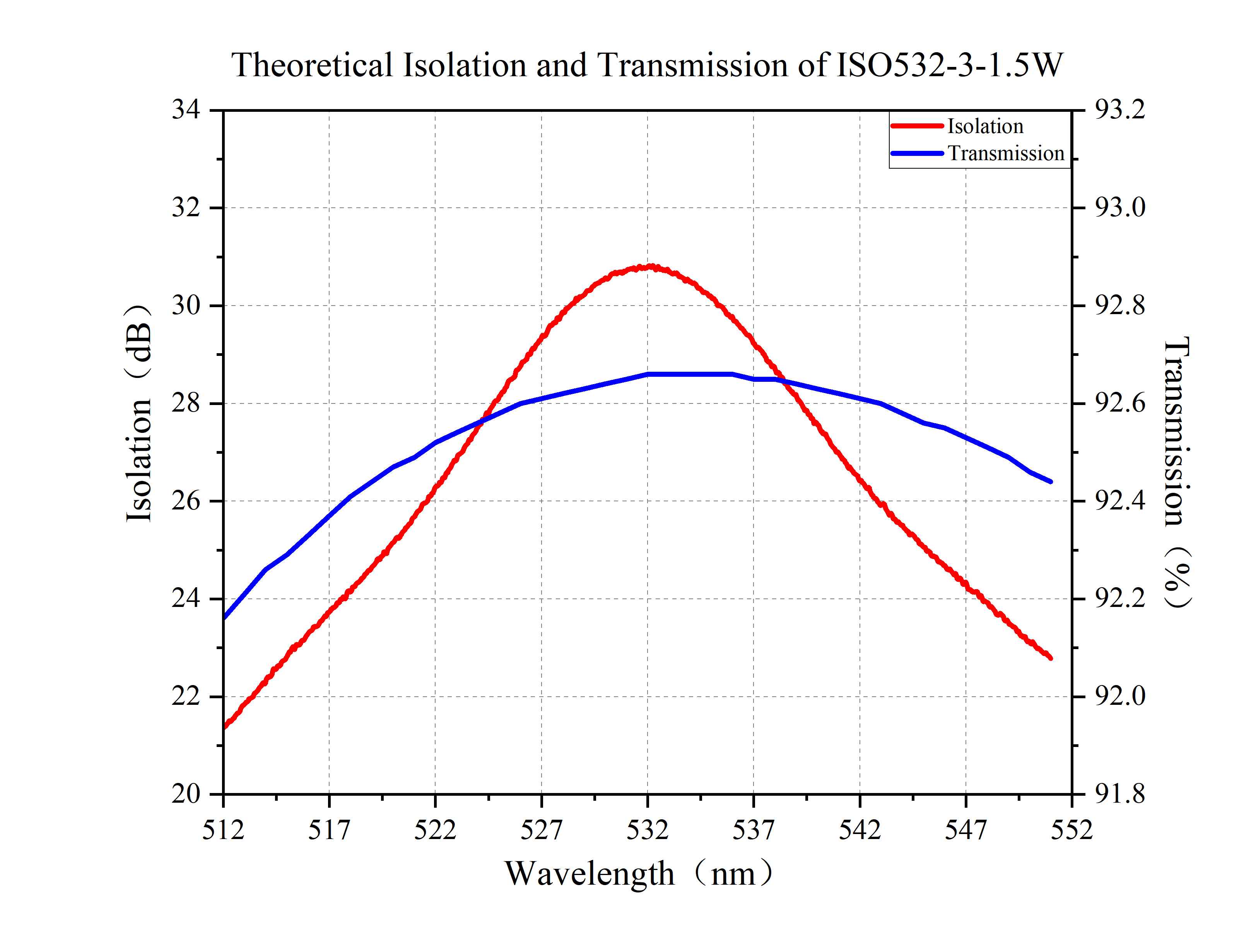

ISO532-3-1.5W	532 nm±10 nm	Ø3 mm	1.5 W	￥9329	当天	加入购物车

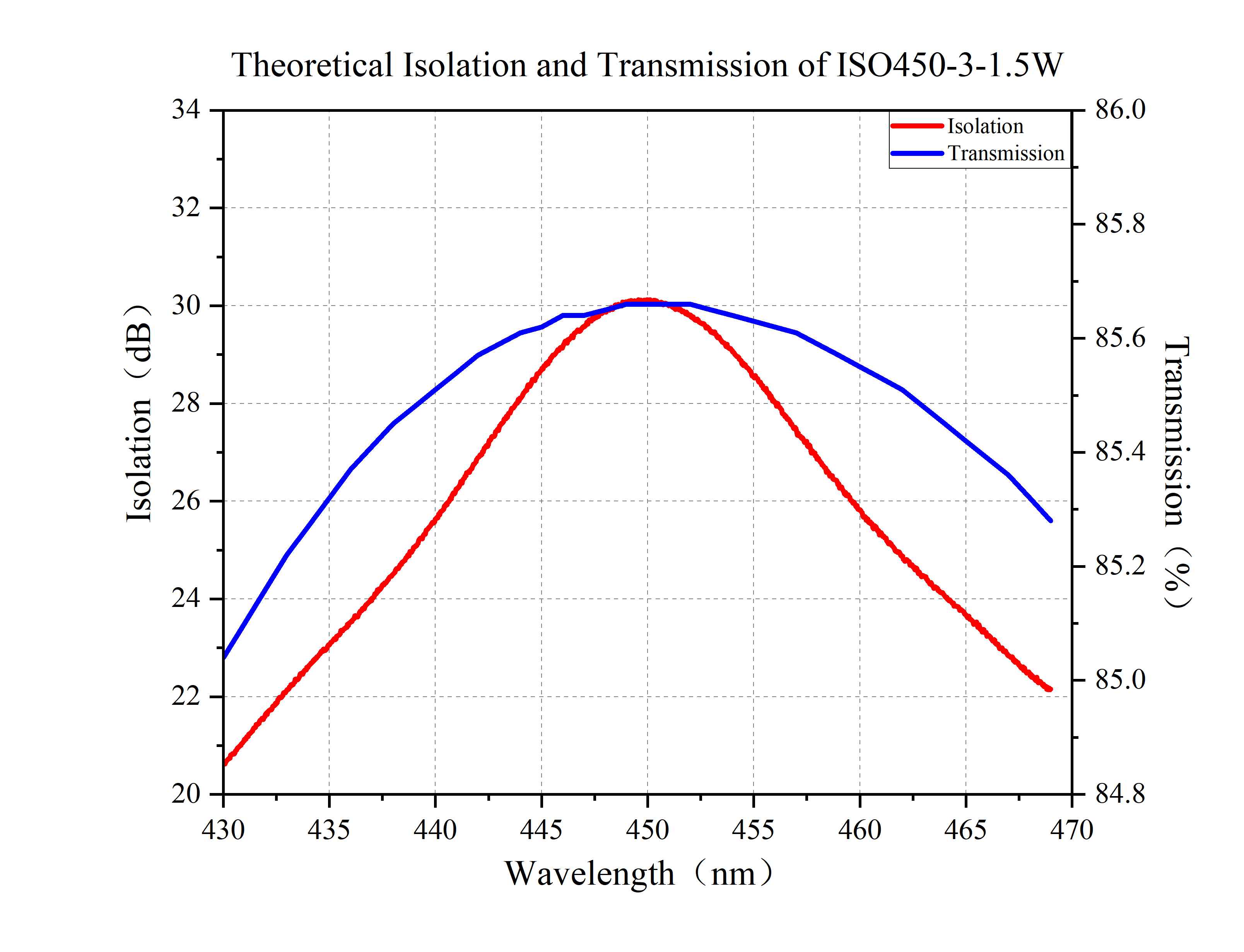

ISO450-3-1.5W	450 nm±10 nm	Ø3 mm	1.5 W	￥8470	当天	加入购物车

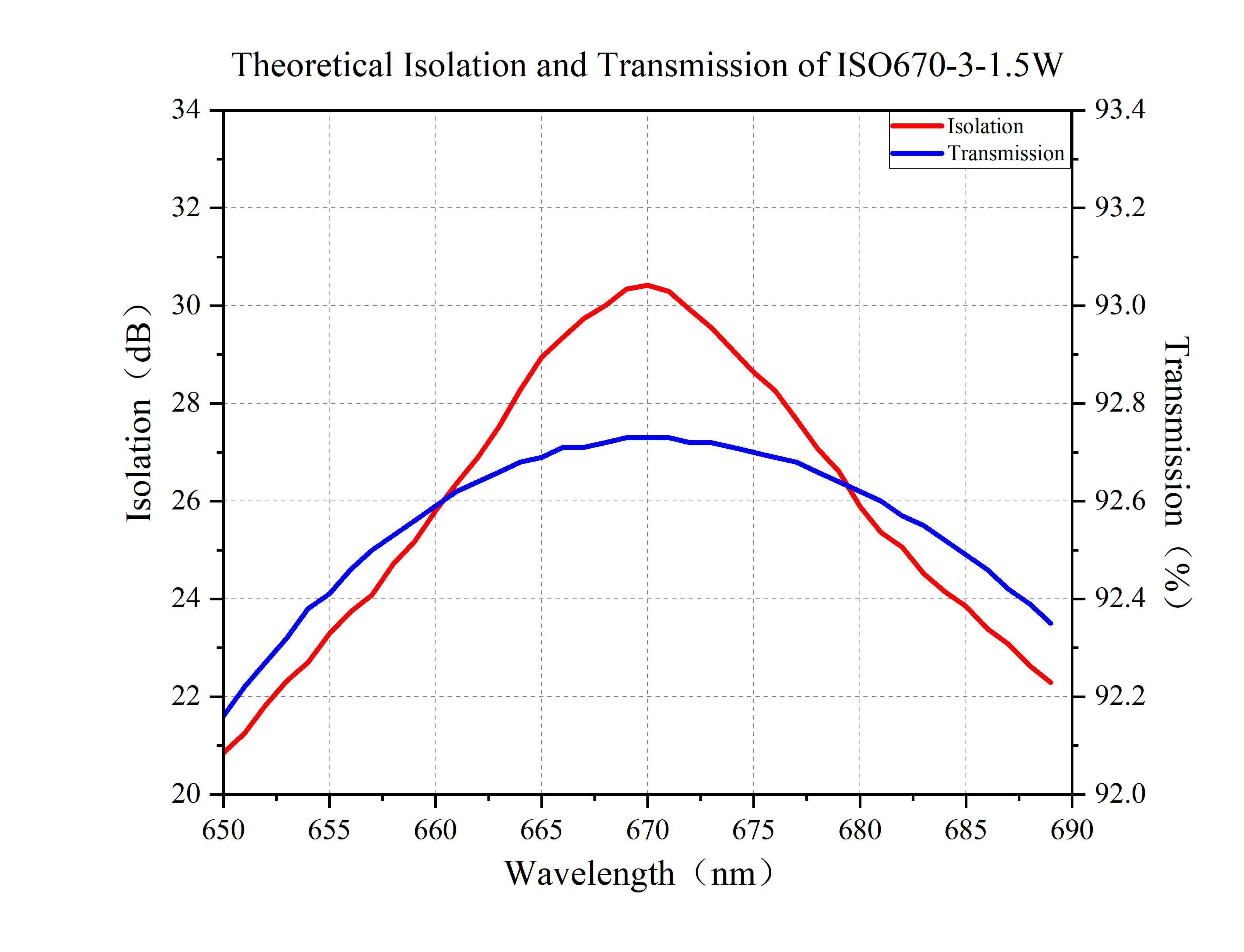

ISO670-3-1.5W	670 nm±10 nm	Ø3 mm	1.5 W	￥8980	当天	加入购物车

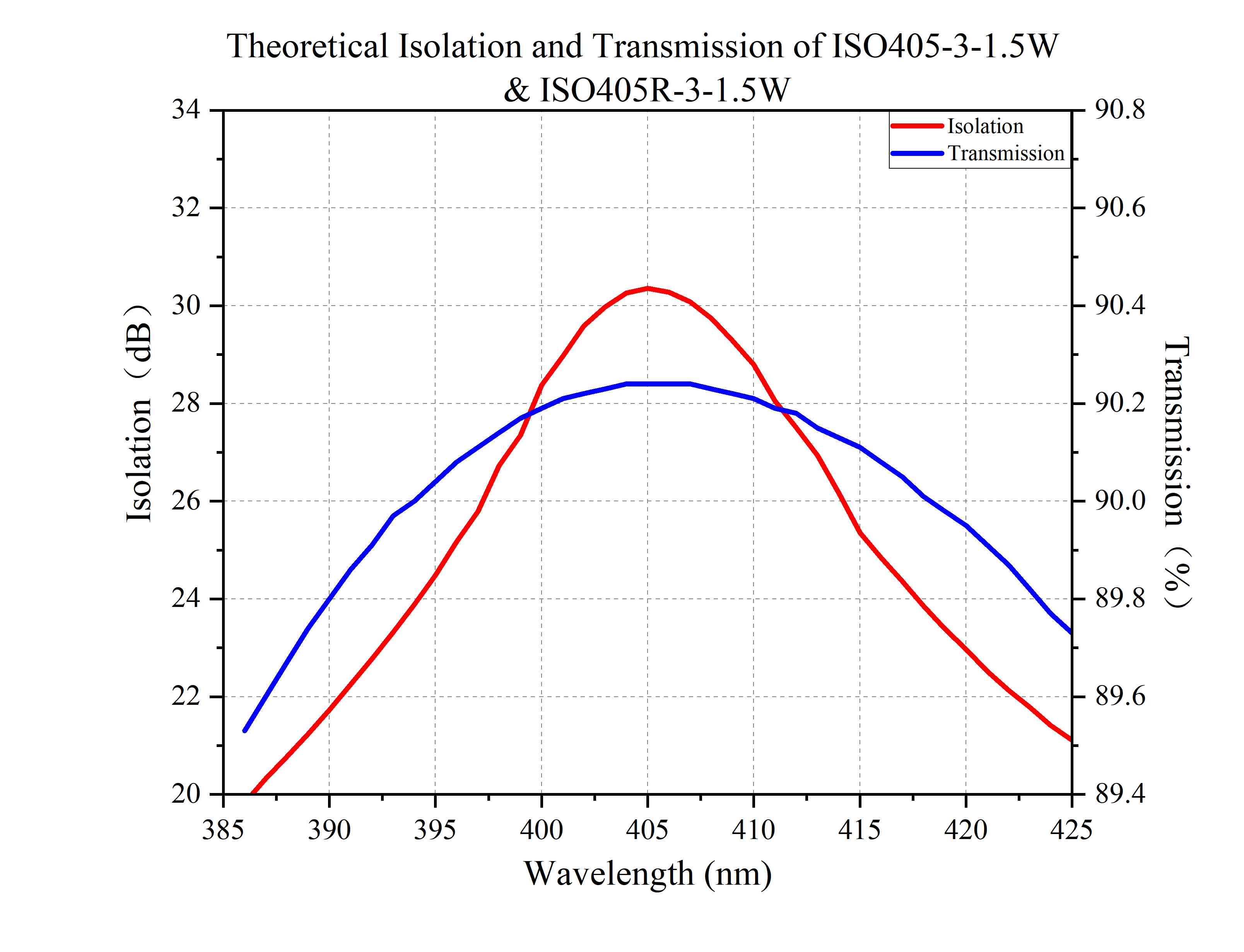

ISO405-3-1.5W	405 nm±10 nm	Ø3 mm	1.5 W	￥7609	当天	加入购物车

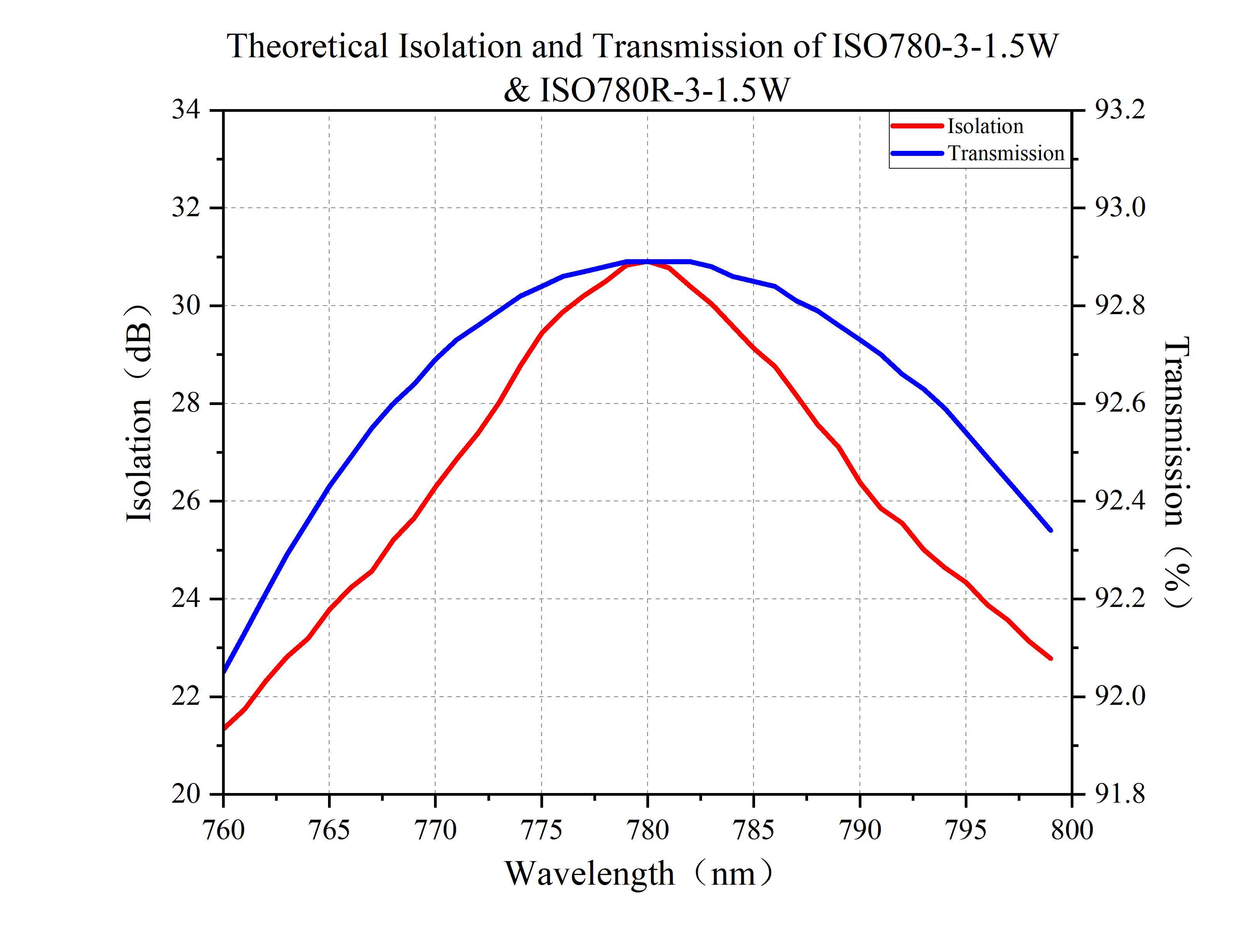

ISO780-3-1.5W	780 nm±10 nm	Ø3 mm	1.5 W	￥9373	当天	加入购物车

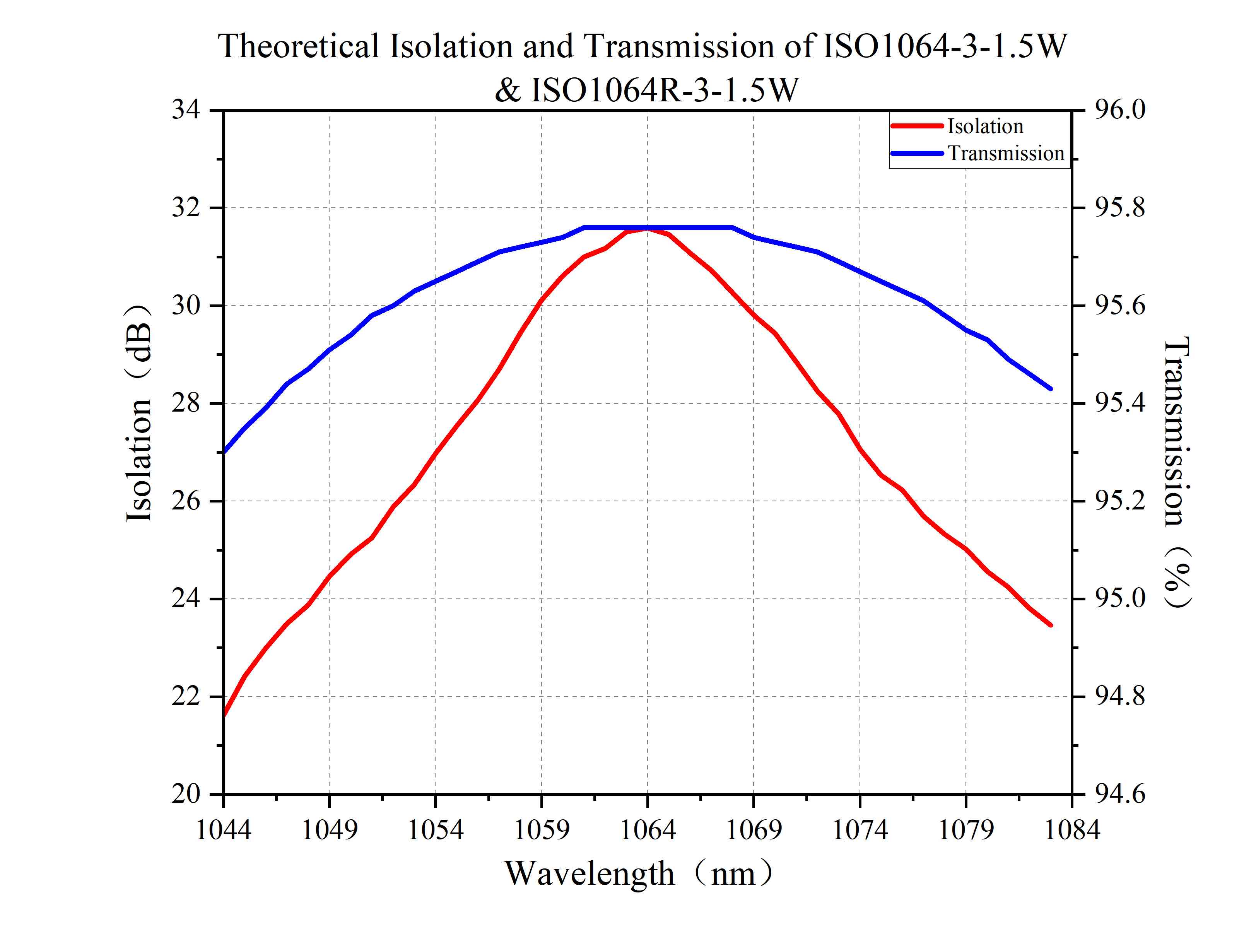

ISO1064-3-1.5W	1064 nm±10 nm	Ø3 mm	1.5 W	￥8470	当天	加入购物车

产品型号	工作波长	通光孔径	平均功率	单价	发货日期
ISO405R-3-1.5W	405 nm±10 nm	Ø3 mm	1.5 W	￥7449	6周	加入购物车
ISO633R-3-1.5W	633 nm±10 nm	Ø3 mm	1.5 W	￥8793	当天	加入购物车
ISO780R-3-1.5W	780 nm±10 nm	Ø3 mm	1.5 W	￥8411	4周	加入购物车
ISO850R-3-1.5W	850 nm±10 nm	Ø3 mm	1.5 W	￥8327	当天	加入购物车
ISO1064R-3-1.5W	1064 nm±10 nm	Ø3 mm	1.5 W	￥8411	当天	加入购物车
ISO1550R-3-5W	1550 nm±10 nm	Ø3 mm	5 W	￥14140	当天	加入购物车

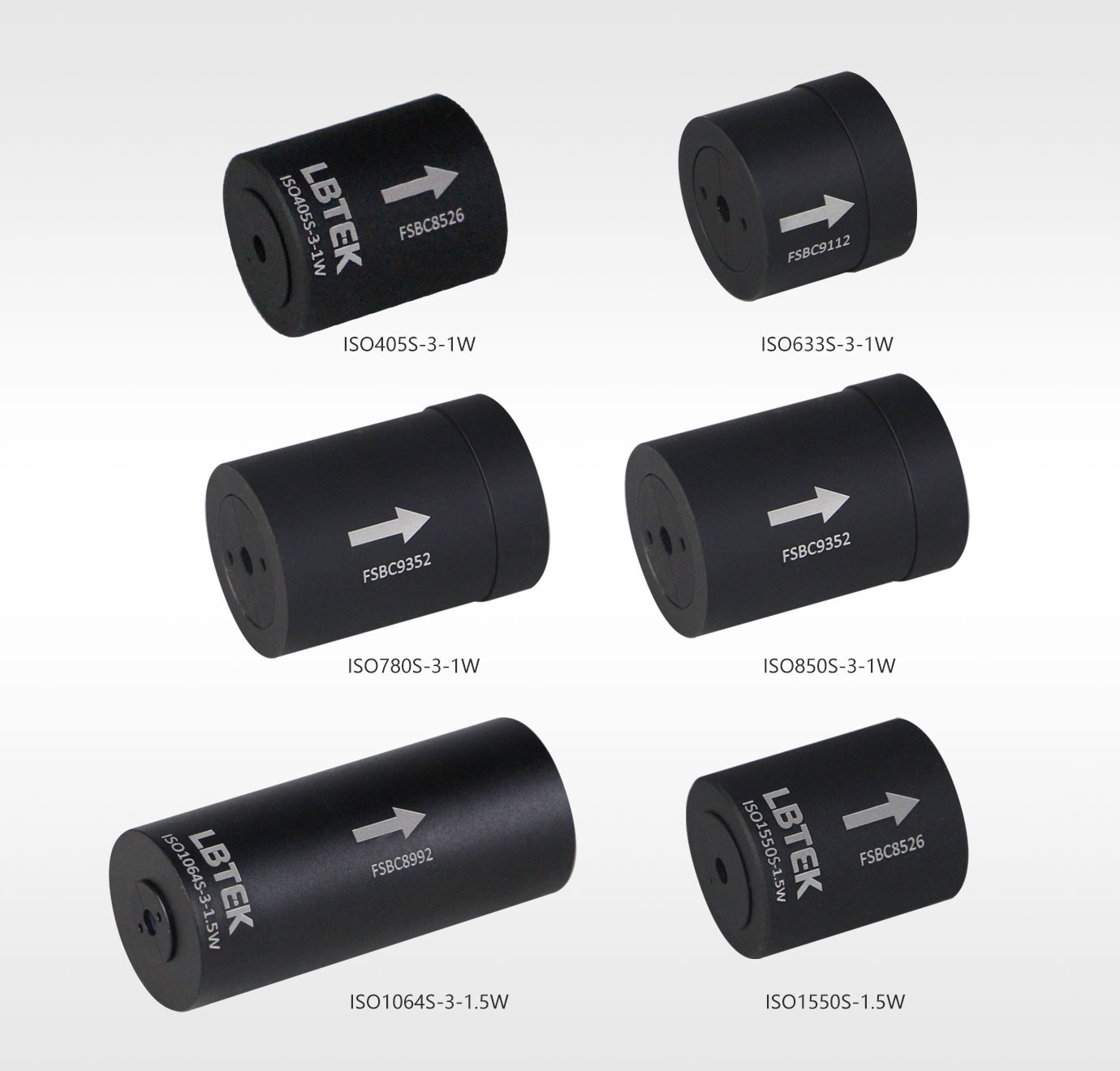

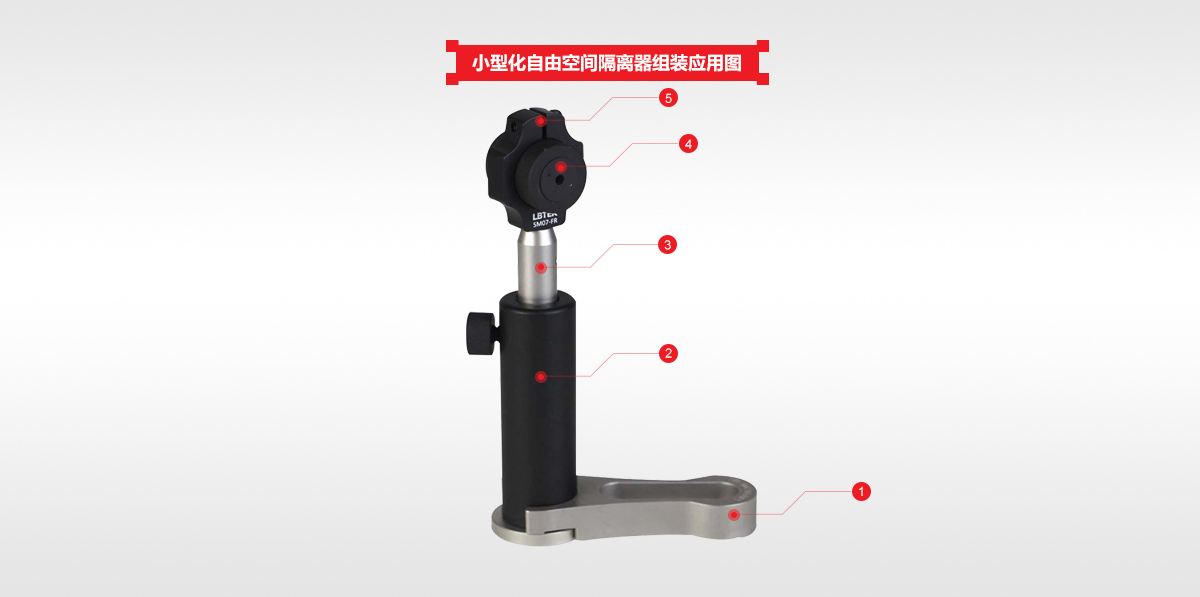

产品型号	工作波长	通光孔径	平均功率	单价	发货日期

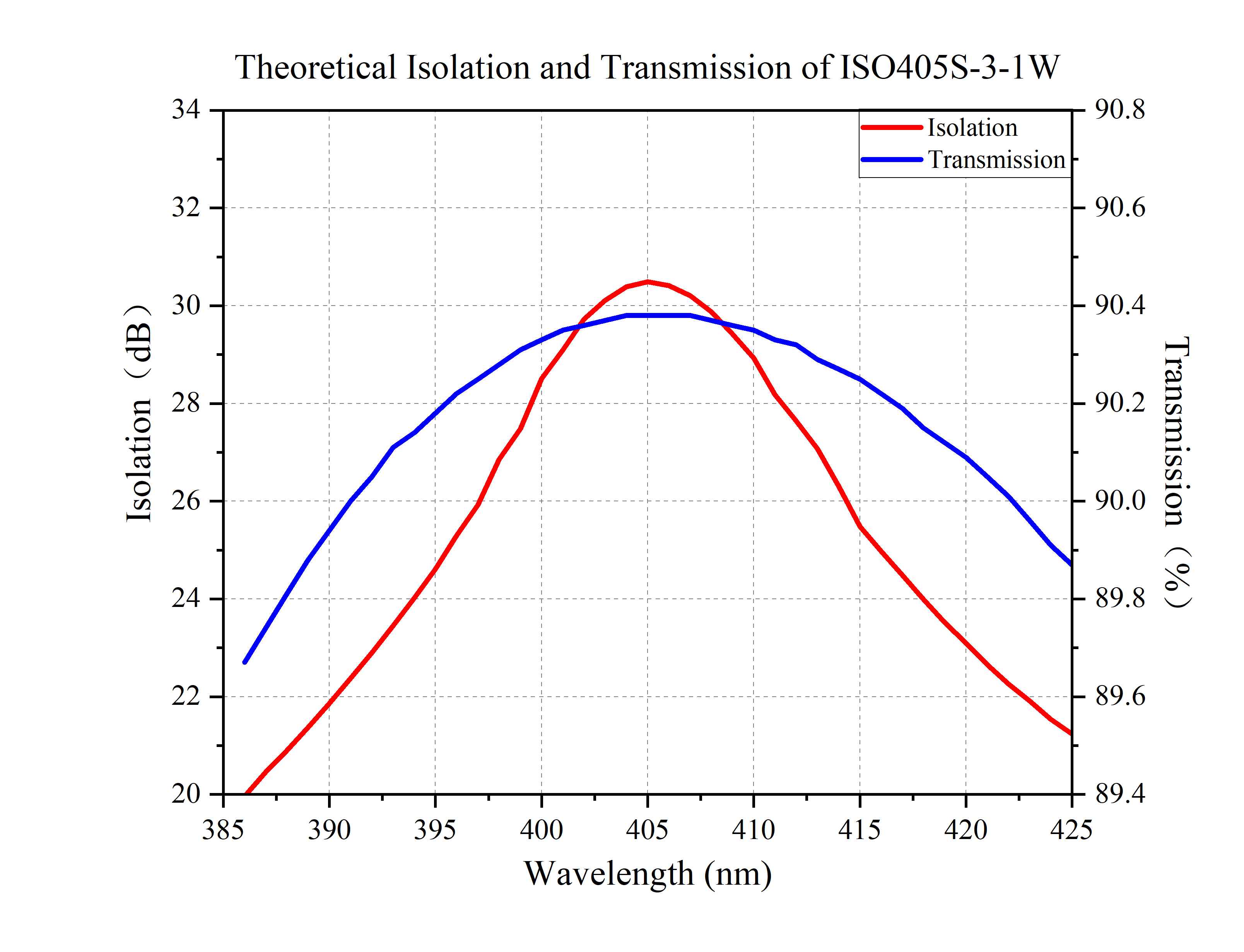

ISO405S-3-1W	405 nm±10 nm	Ø3 mm	＜1 W	￥8153	8周	加入购物车

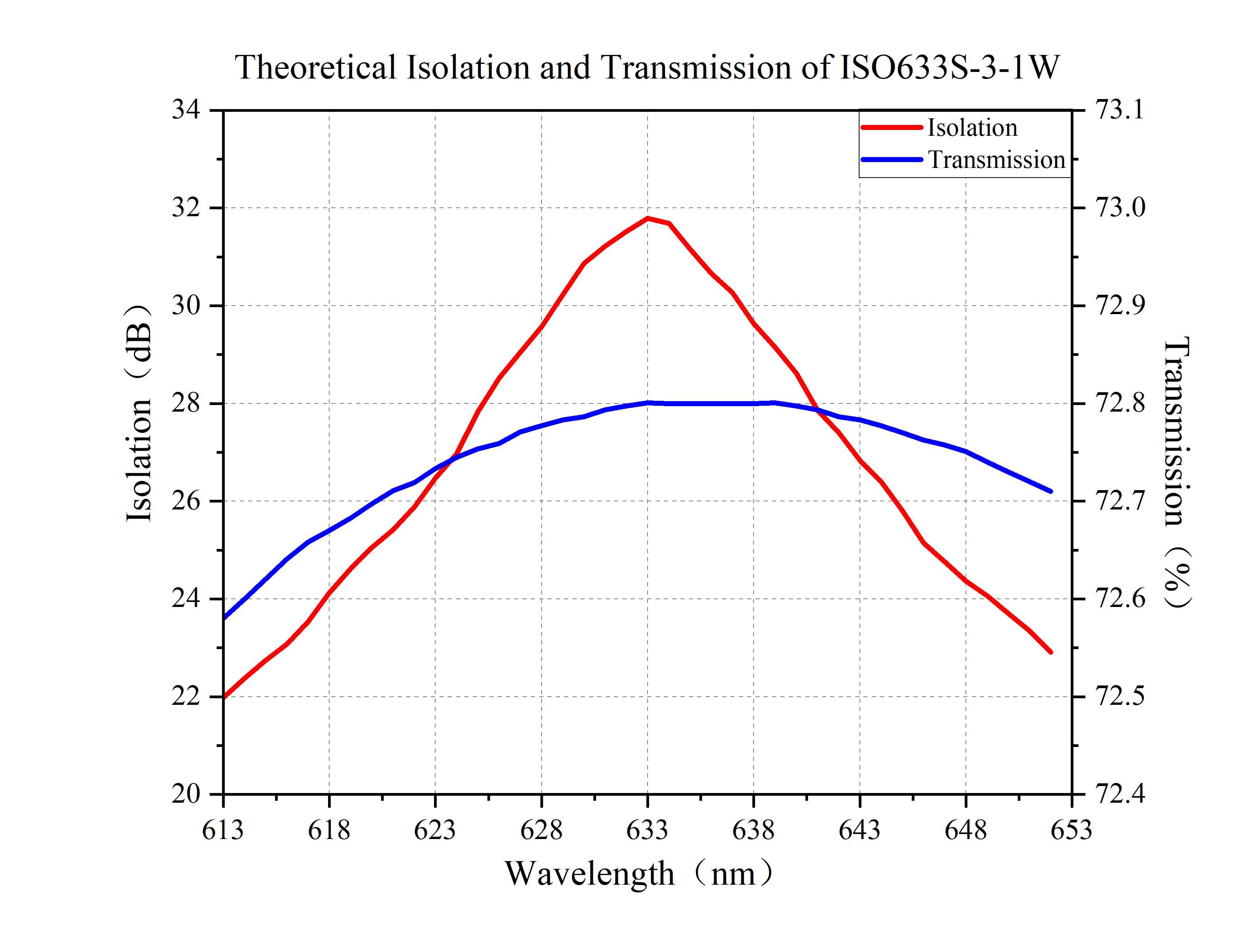

ISO633S-3-1W	633 nm±10 nm	Ø3 mm	＜1 W	￥8350	8周	加入购物车

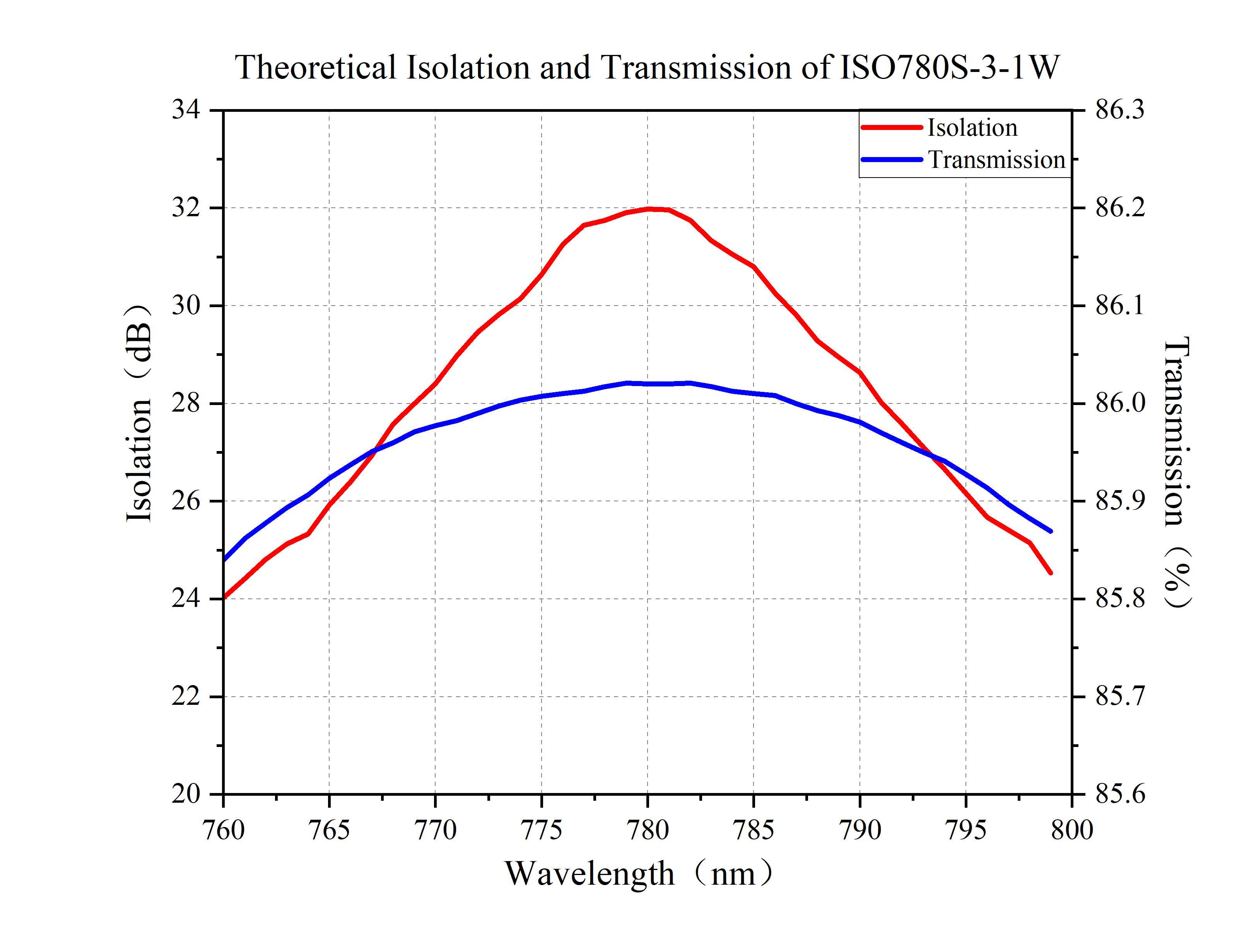

ISO780S-3-1W	780 nm±10 nm	Ø3 mm	＜1 W	￥8153	当天	加入购物车

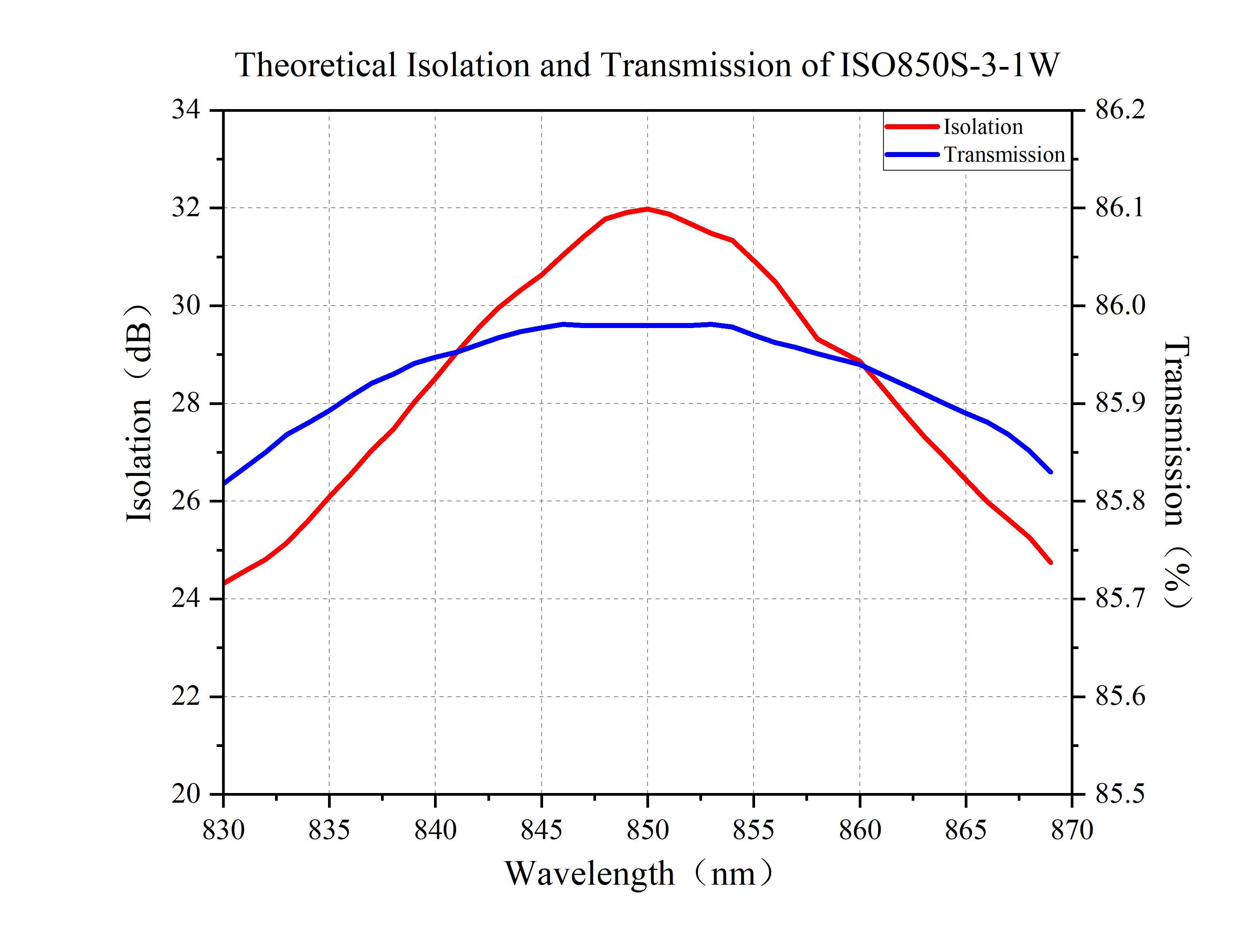

ISO850S-3-1W	850 nm±10 nm	Ø3 mm	＜1 W	￥8350	当天	加入购物车

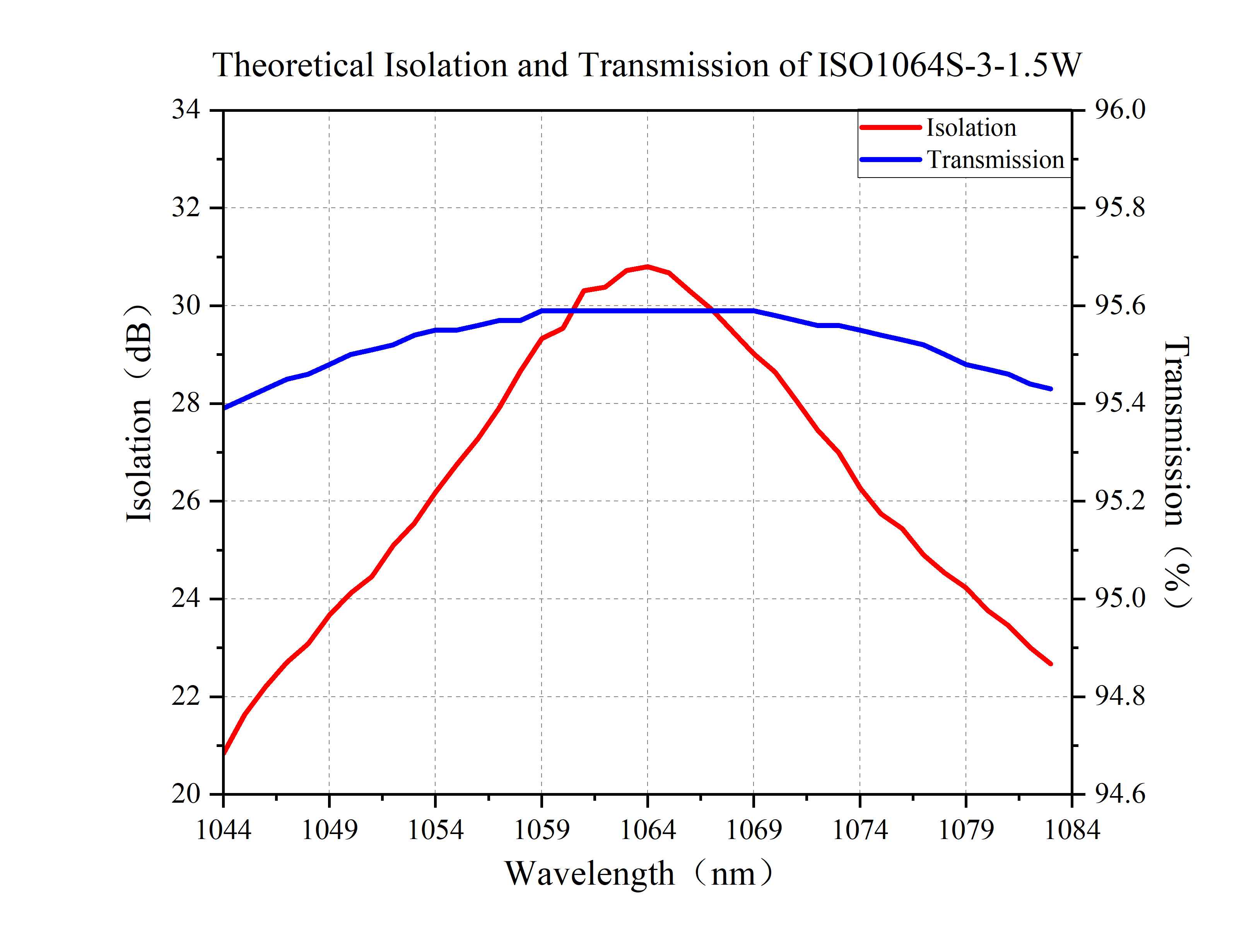

ISO1064S-3-1.5W	1064 nm±10 nm	Ø3 mm	1.5 W	￥8153	当天	加入购物车
ISO1550S-3-1.5W	1550 nm±10 nm	Ø3 mm	1.5 W	￥8350	8周	加入购物车
