LBTEK Ø25 mm无基座光学接杆及垫片由303不锈钢表面经精密抛光制成。 Ø25 mm垫片中心为M6的光壁通孔，顶部的两个定位销为Ø2 mm的通孔，一般用于增加Ø25 mm不锈钢光学接杆的长度，厚度现有1 mm、2 mm、3 mm、4 mm、5 mm、8 mm六种厚度可选，购买垫片附送圆柱销2个；另外，Ø25 mm垫片可按套件购买，给客户更为方便的选择。 Ø25 mm无基座光学接杆底部中心为M6螺纹孔，顶部中心有M4和M6螺纹孔两种可选，顶部的两个定位销直径为Ø2 mm，非贯穿孔，可实现精密定位的长度叠加，购买接杆附送M4或M6凹端紧定螺丝1个。Ø25 mm无基座光学接杆现有10 mm、12.5 mm、25 mm、38 mm、50 mm、75 mm、100 mm、150 mm、200 mm、300 mm、400 mm、500 mm共12种长度可选。此外，除了标准的Ø25 mm无基座光学接杆及垫片，LBTEK还提供特殊表面处理工艺，长度，尺寸定制服务，如有特殊需求，请联系LBTEK客服。
|
主体材质
303不锈钢 |
|
表面处理
精密抛光 |
|
外径
Ø25 mm |
|

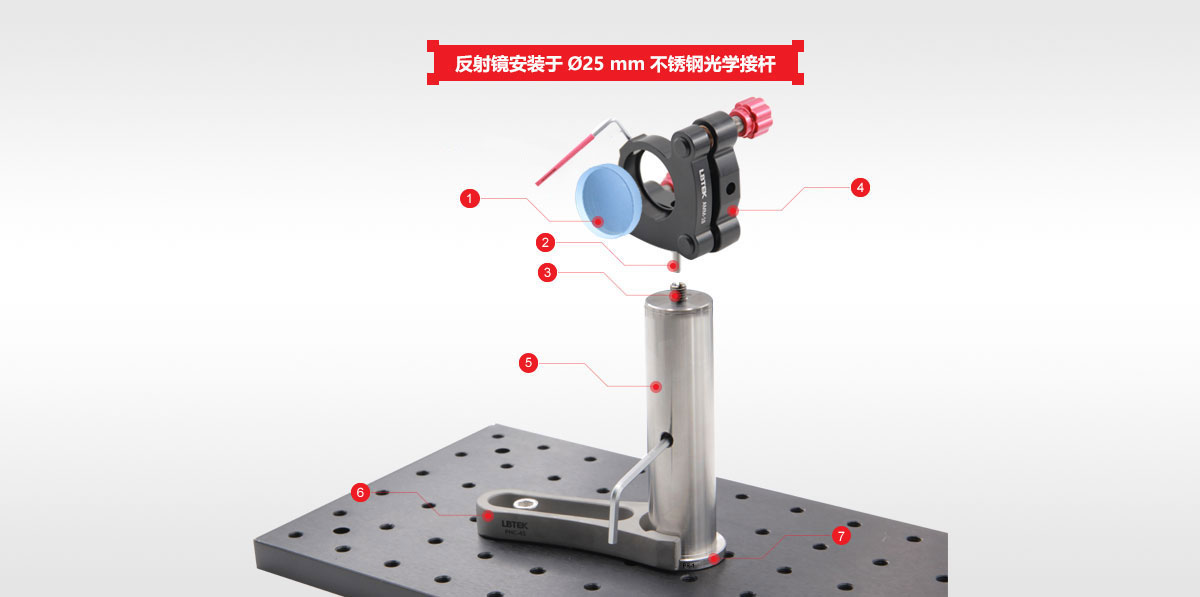

LBTEK Ø25 mm无基座光学接杆常用于安装反射镜架 |
① 金属平面反射镜PM10-AL×1 |
② M4沉头螺丝 |
③ 螺丝转接头TAS1-M4M6×1 |
|
④ 标准O型二轴光学调整架AMM-1B×1 |
⑤ Ø25 mm无基座不锈钢光学接杆OP1-100B6×1 |
⑥ Ø12.7 mm接杆支架固定PHC-45×1 |
|
|
⑦ 标准接杆支架磁性底座PR-1×1 |
|
|

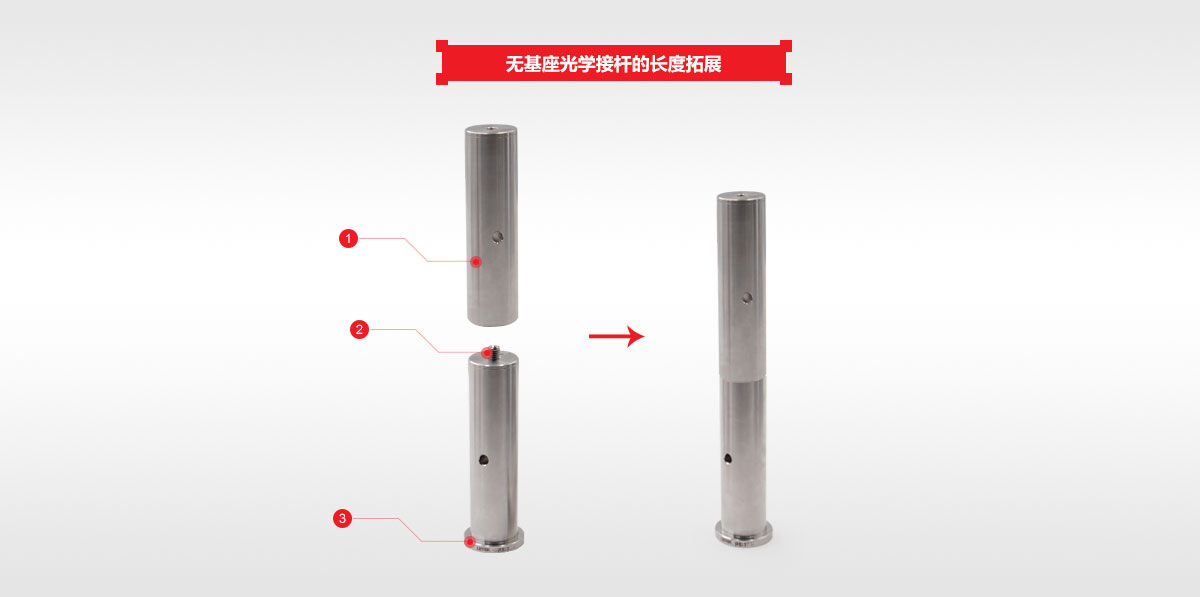

LBTEK Ø25 mm无基座光学接杆常用于长度叠加 |
① Ø25 mm无基座光学接杆OP1-100B6×2 |
② M6凹端紧定螺丝×1 |
③ 标准接杆支架磁性底座PR-1×1 |
LBTEK Ø25 mm无基座光学接杆，底部和顶部中心均为M6螺纹孔，顶部的两个定位销直径为Ø2 mm，非贯穿孔，可实现精密定位的长度叠加。Ø25 mm无基座光学接杆现有10 mm、12.5 mm、25 mm、38 mm、50 mm、75 mm、100 mm、200 mm、300 mm、400 mm、500 mm共11种长度可选。其中，OP1-10B6与OP1-12.5B6中心为M6螺纹通孔，其余长度为M6螺纹非贯穿孔。同时，购买LBTEK Ø25 mm无基座光学接杆，根据顶部螺纹孔规格附送一个凹端紧定螺丝。
LBTEK Ø25 mm无基座光学接杆，Ø25 mm带基座光学接杆，顶部M4螺纹孔，底部M6螺纹孔，L=25 mm，顶部的两个定位销直径为Ø2 mm，非贯穿孔，可实现精密定位的长度叠加。Ø25 mm无基座光学接杆现有12.5 mm、25 mm、38 mm、50 mm、75 mm、100 mm、150 mm、200 mm、300 mm 9种长度可选。其中，OP1-12.5B4中心为M4螺纹通孔，其余长度为M4螺纹非贯穿孔。同时，购买LBTEK Ø25 mm无基座光学接杆，根据顶部螺纹孔规格附送一个凹端紧定螺丝。
LBTEK Ø25 mm垫片中心为M6的光壁通孔，顶部的两个定位销为Ø2 mm的通孔，一般用于增加Ø25 mm不锈钢光学接杆的长度，厚度现有1 mm、2 mm、3 mm、4 mm、5 mm、8 mm 六种厚度可选，购买垫片附送圆柱销2个。
