产品说明
  • 非偏振光入射时,可在透射端得到一束高消光比的线偏振光,为非常光;反射端出射光包含所有寻常光和部分非常光
  • 空气隙设计能承受更高功率的应用
  • 预安装在黑色阳极氧化的机械外壳中

     格兰·激光偏振棱镜可用于输出高消光比的线偏振光,为满足客户对不同波段的需求,LBTEK 格兰·激光晶体偏振棱镜由两块光轴互相平行的同种负单轴晶体(方解石或α-BBO)棱镜配合而成(方解石、α-BBO均为负单轴晶体,no>ne。方解石在可见光到近红外波段有良好的透过率,α-BBO在紫外至中红外波段光学性能优异),棱镜间通过边缘夹垫片形成空气隙填充,可承受更高功率的应用。LBTEK还提供多种定制服务,包括定制特殊尺寸、设计波长等指标。具体定制需求,请联系LBTEK技术支持,相关使用注意事项详见技术说明。

示意图
通用参数
光学元件材质
激光品质天然方解石/激光品质α-BBO
结构设计
高损伤阈值空气隙结构
通光孔径
Ø10 mm
光束偏转
<10 arcsec
工作波长
200 nm-3.0 um(分段)
外壳直径/公差
Ø25.4 mm +0.0/-0.2 mm
表面光洁度(划痕/麻点)
20/10(出/入射面)、80/50(侧面)

LBTEK 格兰·激光晶体偏振棱镜组装图

① 30 mm同轴系统旋转调整架 CRM-1ADS ×1

② 格兰·激光晶体偏振棱镜GLP10-IR ×1

格兰·激光晶体偏振棱镜
  • 光学元件材质:方解石/α-BBO
  • 通光孔径:Ø10 mm
  • 工作波长:200 nm-3.0 um(分段)

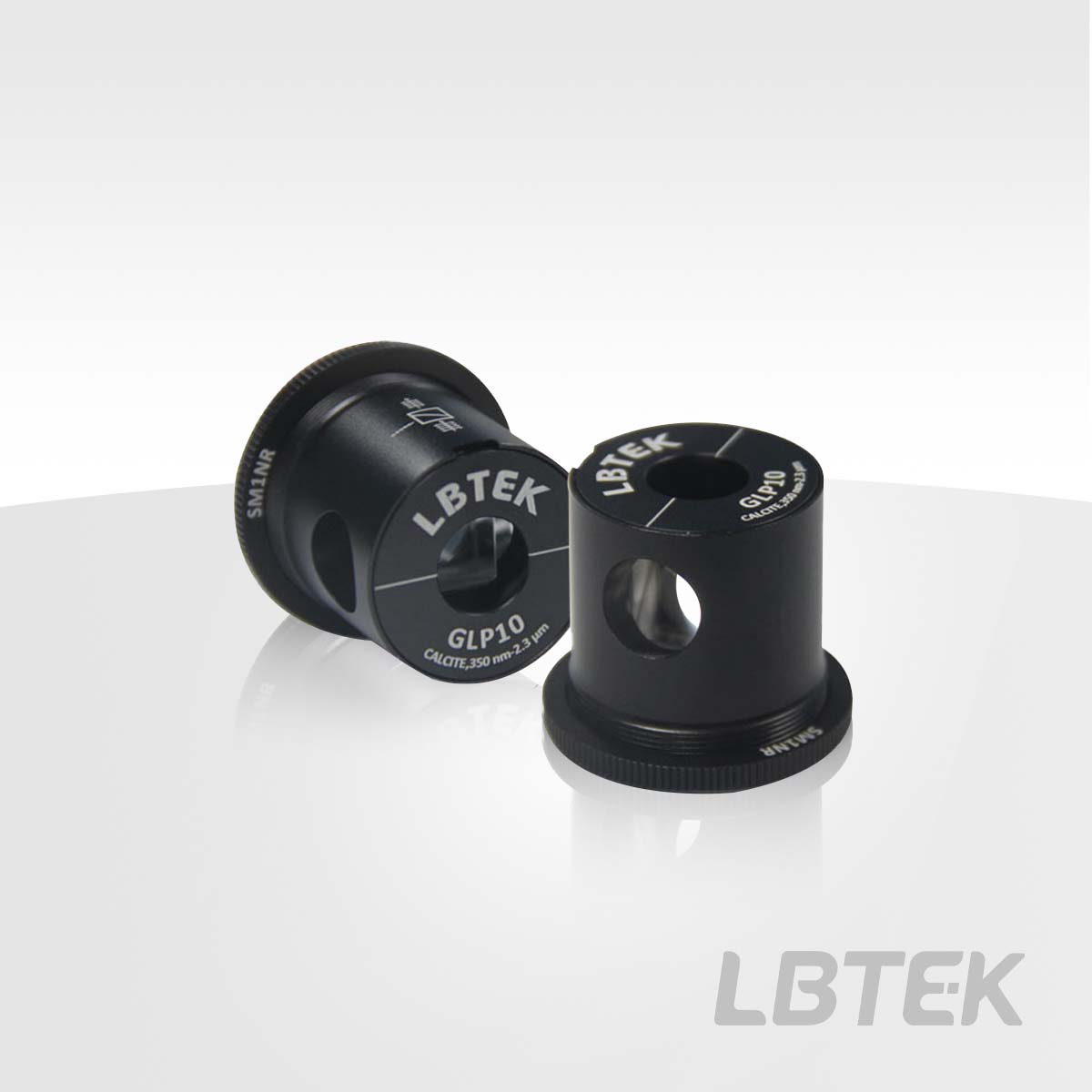

LBTEK格兰·激光晶体偏振棱镜用于输出高消光比的线偏振光,LBTEK提供通光孔径为Ø10 mm,工作波长为350 nm-2.3 um(保护膜 1064nm)、200 nm-400 nm(保护膜266 nm)、400 nm-700 nm(保护膜 633 nm)、700 nm-1100 nm(保护膜 1064 nm)、700 nm-3.0 um(保护膜 1064 nm)的格兰·激光晶体偏振棱镜。同时,LBTEK格兰·激光晶体偏振棱镜预安装在黑色阳极氧化的机械外壳中,不可拆卸。外壳带有贯穿的逃逸窗口,可供采集反射光。外壳一端刻有SM1外螺纹并附带卡环,可反向锁紧并控制棱镜偏振方向,另一端光臂,皆可与LBTEK调整架配合,方便客户使用。

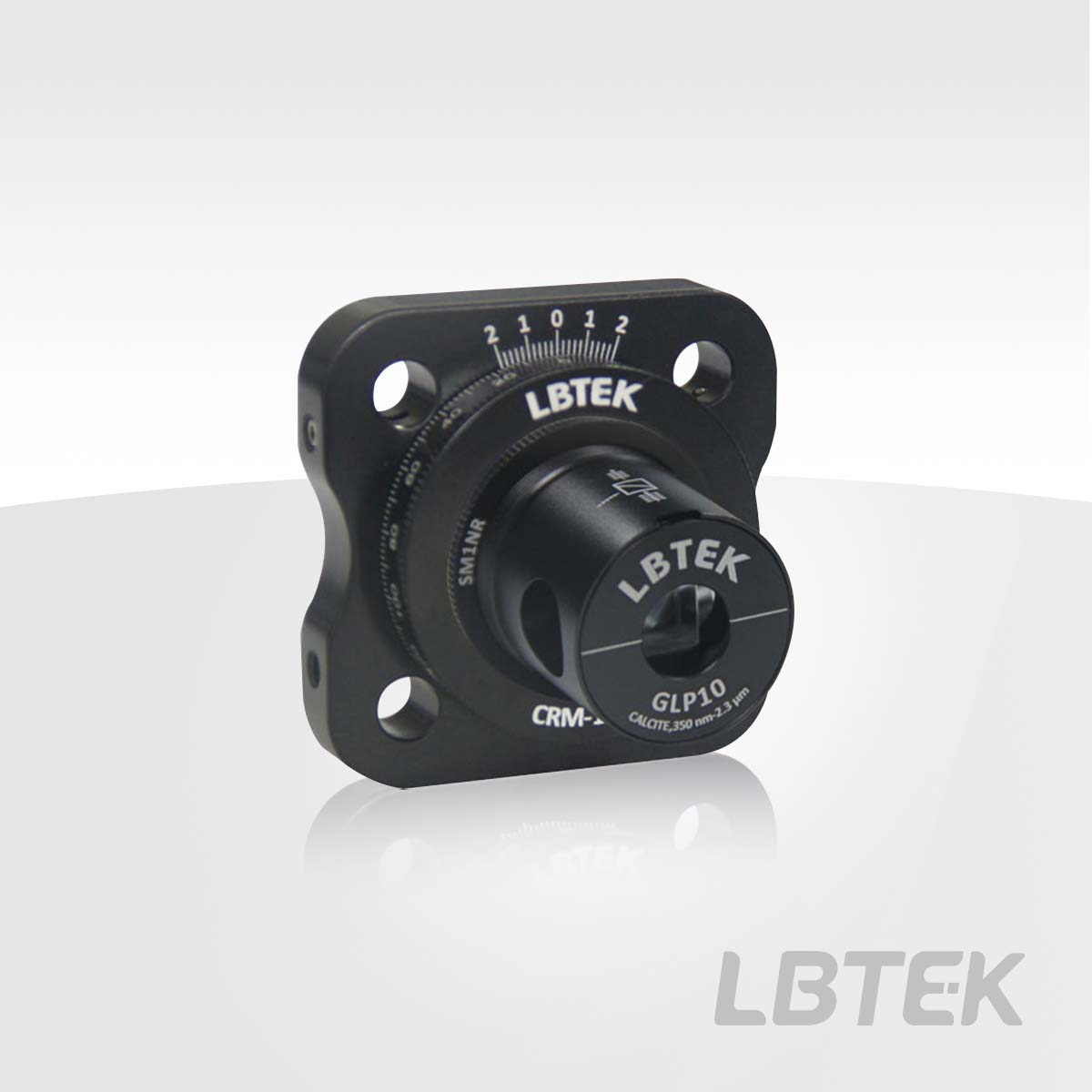

LBTEK 格兰·激光晶体偏振棱镜安装于旋转镜架
产品型号 通光孔径 工作波长 消光比 对比 单价 发货日期 购物车

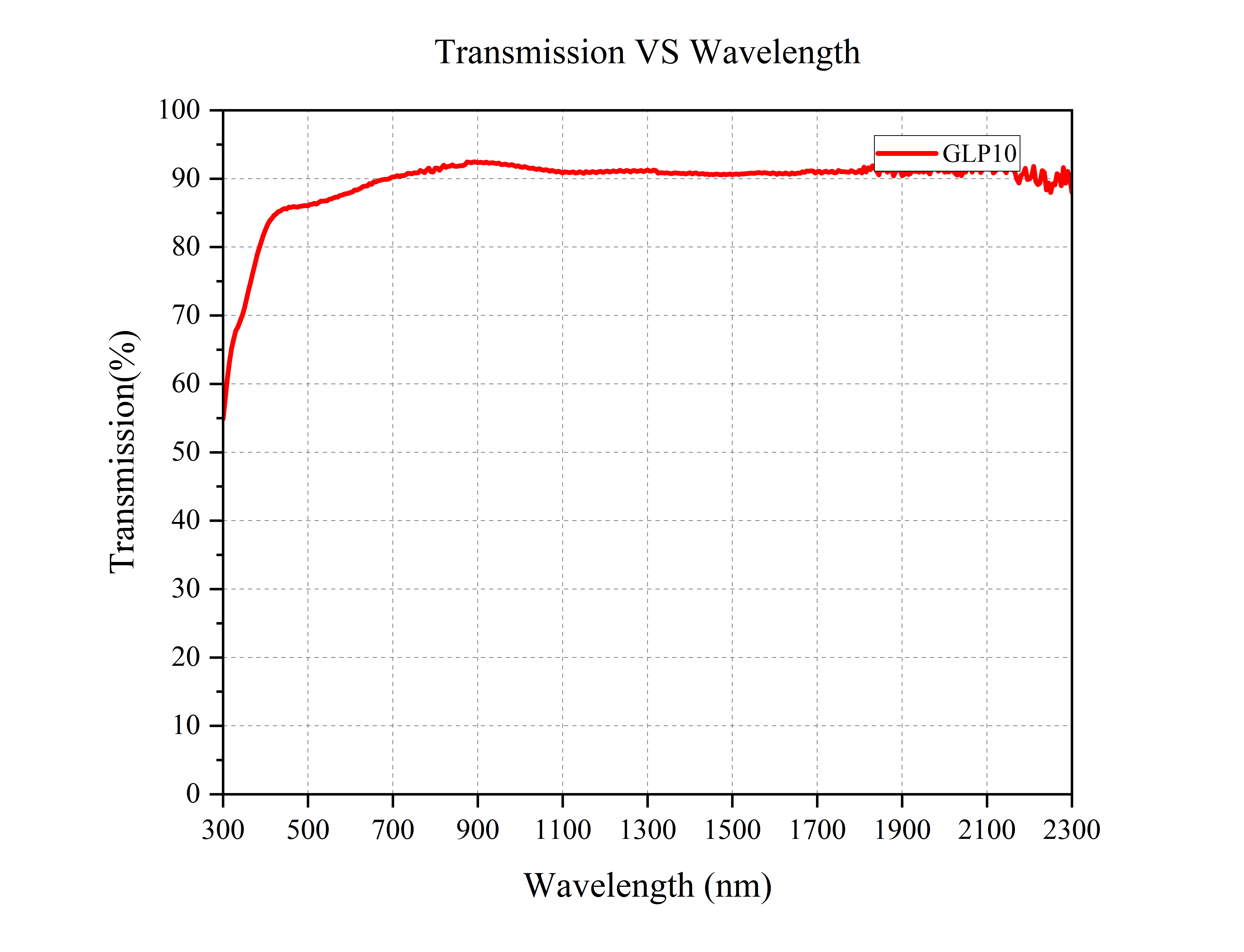

GLP10 Ø10 mm 350 nm-2.3 um >10000:1
¥4677 当天
加入购物车

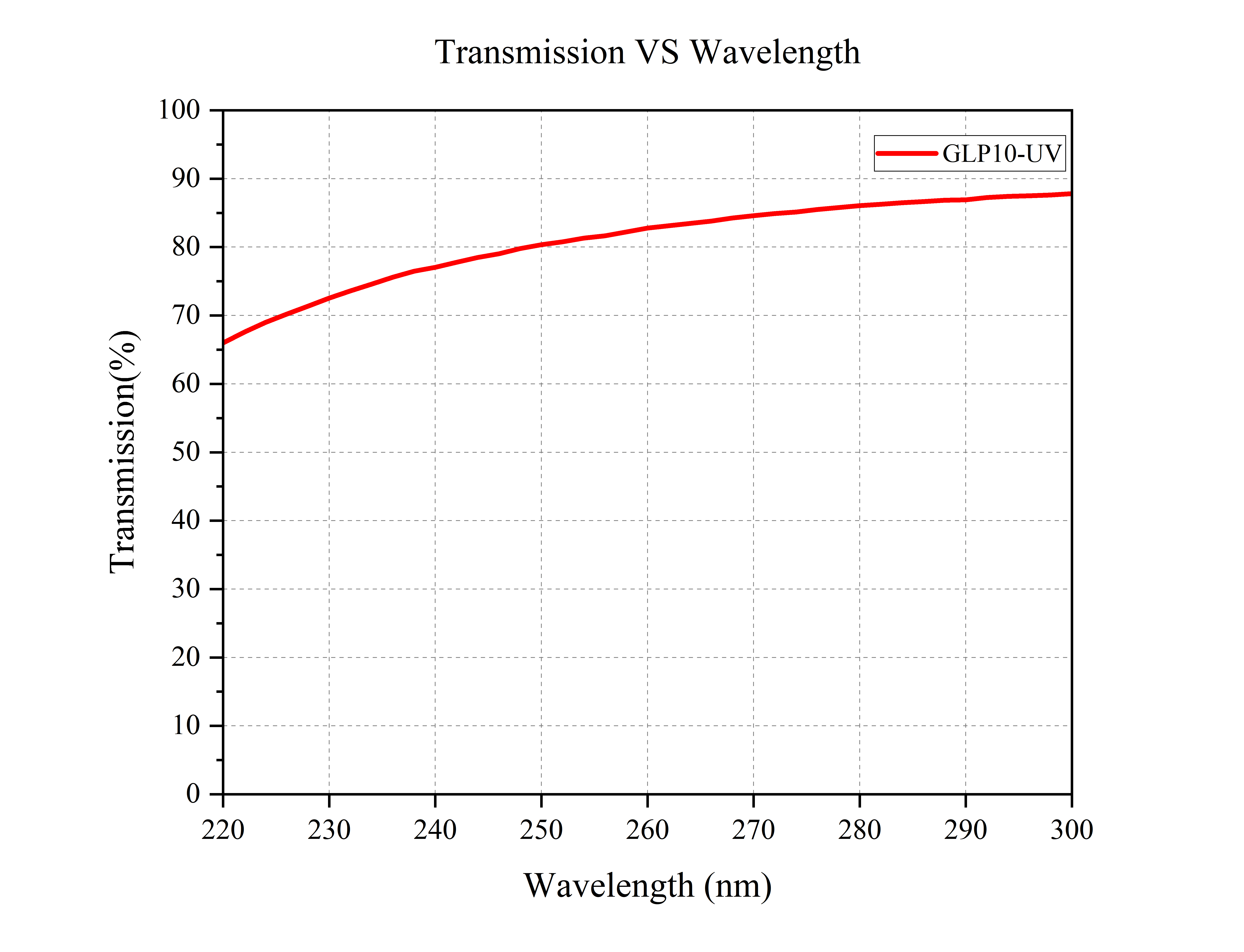

GLP10-UV Ø10 mm 200 - 400 nm 100000:1
¥5812 当天
加入购物车

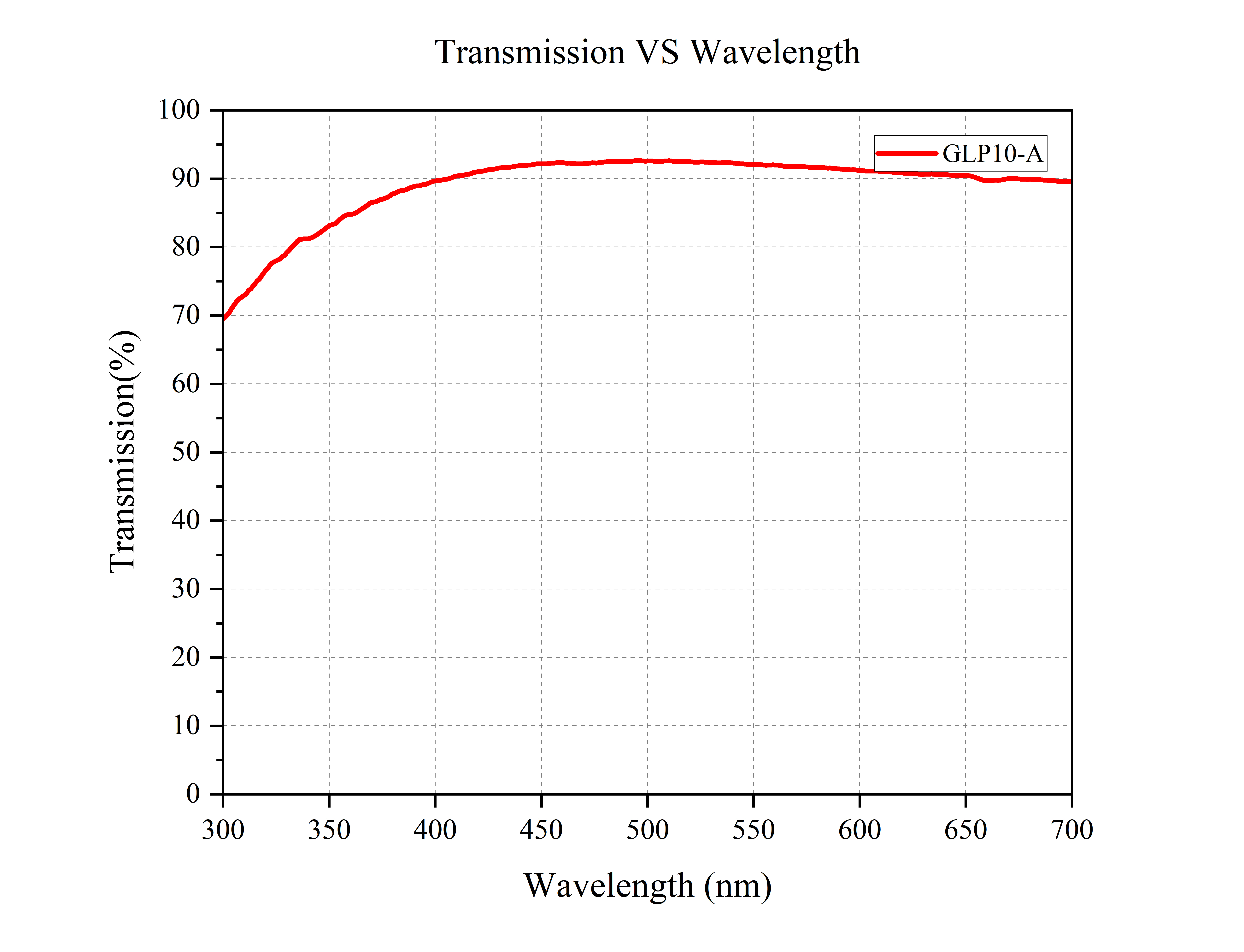

GLP10-A Ø10 mm 400 - 700 nm 100000:1
¥5812 当天
加入购物车

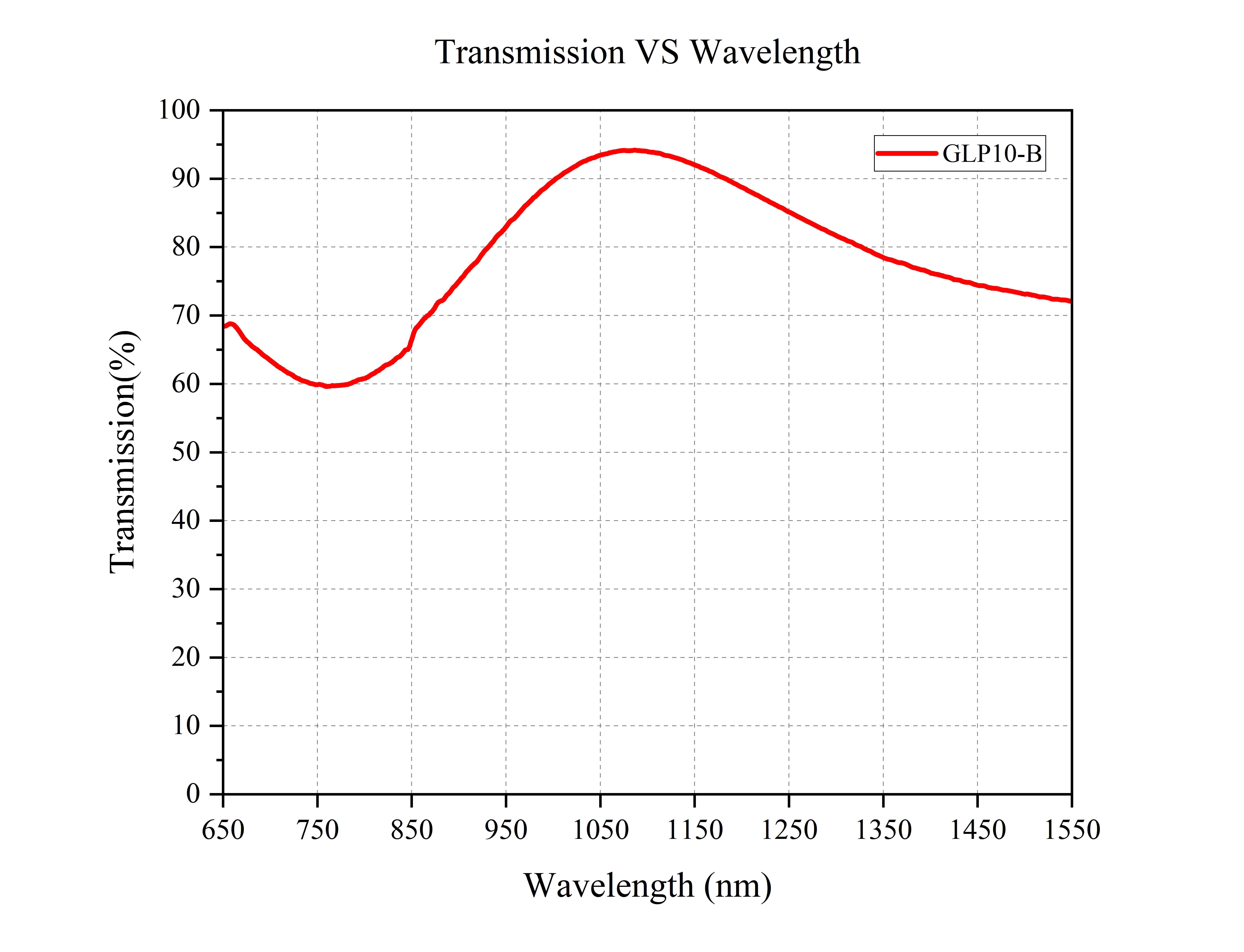

GLP10-B Ø10 mm 700 - 1100 nm 100000:1
¥5812 当天
加入购物车

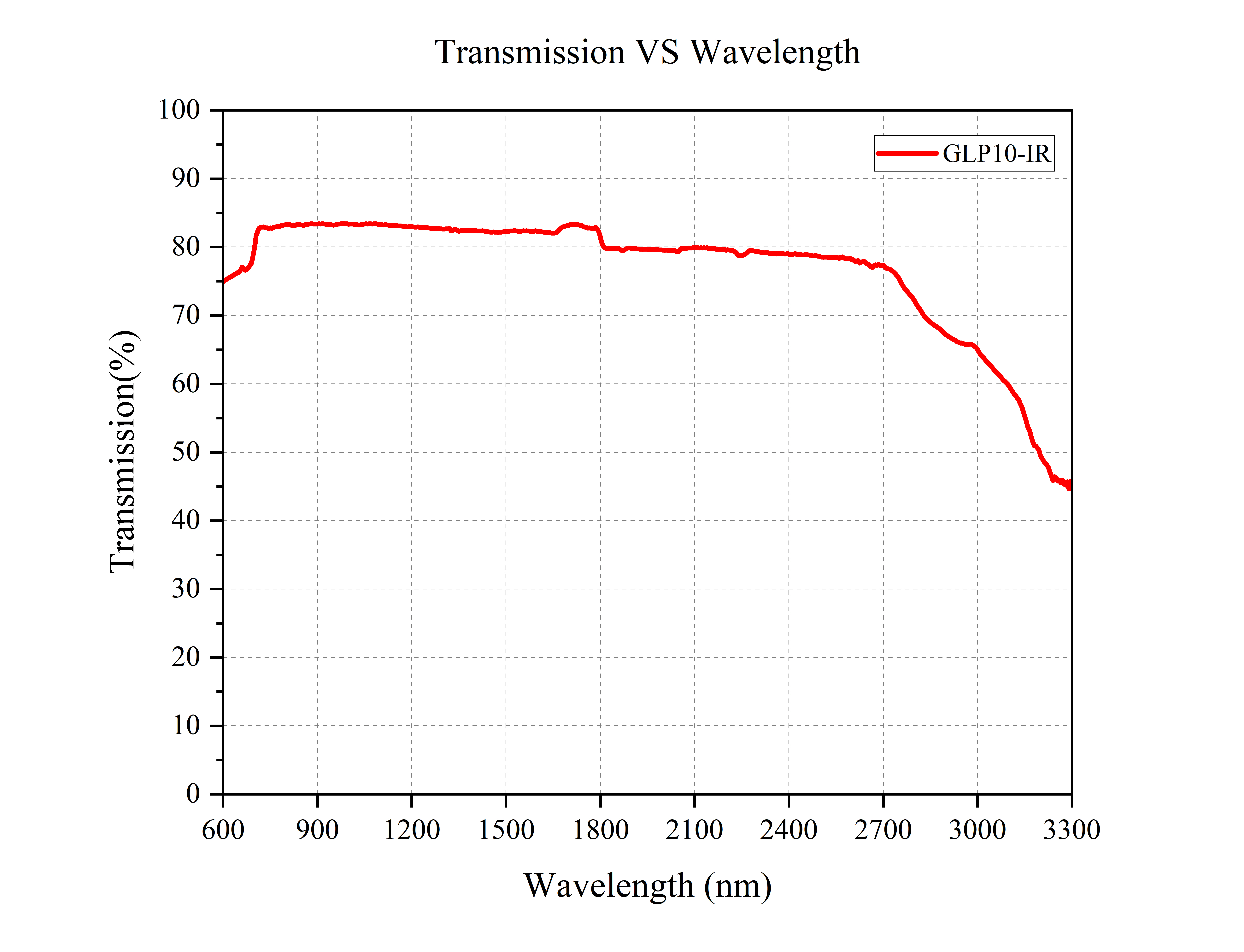

GLP10-IR Ø10 mm 700 nm-3.0 um >10000:1
¥5812 当天
加入购物车
