产品说明

液晶聚合物/N-BK7窗口片，三明治平片结构，辅有机械外壳
m=1-9涡旋波片呈分体或一体式3×3阵列排布
偏振相关，可用于生成l=±1-9涡旋光束阵列，可用于生成多种矢量偏振光束阵列
高集成度、高效稳定、操作简易、大入射角
工作波长λ：633 nm，阶数m：1-9
支持参数规格的灵活定制

LBTEK 涡旋波片阵列（Vortex Retarder Array，VRA）基于N-BK7玻璃基底和液晶聚合物（Liquid Crystal Polymers，LCP）材料制成，将m=1-9的涡旋波片单元以分体或一体的形式组合为3×3的阵列，安装于标准SM1透镜套筒或特殊定制的机械夹具中。根据入射光束偏振态的不同，可用于生成l=±1-9的涡旋光束阵列或多种矢量偏振光束阵列。相较于单片涡旋波片，涡旋波片阵列具有较高的集成度，更易用于涡旋光束阵列相关的应用；同时保留了平板光学元件高效稳定、操作简易的优势；其真零级特点也帮助实现了较低的波长敏感性、较高的温度稳定性和较大的入射角范围。LBTEK提供工作波长λ为633 nm，阶数m=1-9的分体式涡旋波片阵列和一体式涡旋波片阵列，同时支持参数规格的灵活定制，以方便用户在不同应用场景下的多样化需求，详情请咨询LBTEK技术支持。

示意图

产品属性

阶数m1-9

转换效率＞99.5 %

工作波长λ633 nm

入射角（AOI）±20 °

光学元件材质液晶聚合物/N-BK7窗口片

增透膜400-700 nm

中心偏移量＜0.5 mm

透过率（@设计波长）＞98 %

表面光洁度（划痕/麻点）40/20

反射率Ravg<0.5 %（0 °入射角）

工作温度-20~80 °C

透射波前差（@633 nm）＜λ/4

透射光偏转（未安装机械外壳）＜1 arcmin

延迟量λ/2

透射光偏转（已安装机械外壳）＜10 arcmin

延迟量精度及均匀性±5 nm

分体式涡旋波片阵列，m=1-9

可生成 l=±1-9拉盖尔-高斯光束
可生成多种矢量偏振光束
适用于尺寸从Ø0.3 mm到Ø10.0 mm的光束

LBTEK m=1-9半英寸涡旋波片被安装于特殊设计的夹具中，呈现为3×3的方形阵列，按照从左至右、从上至下的分布顺序，涡旋波片的阶数m依次为1-9，相邻涡旋波片单元之间的中心距离为15 mm。单个涡旋波片的通光孔径为Ø10 mm，适用于尺寸从Ø0.3 mm到Ø10.0 mm的光束。可用于生成 l=±1-9拉盖尔-高斯光束阵列或多种矢量偏振光束阵列。

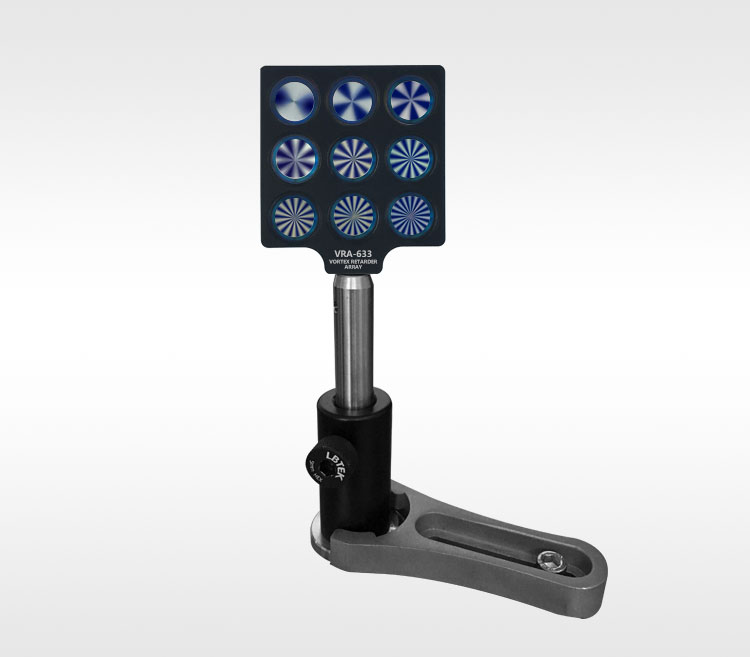

VRA-633安装于Ø12.7 mm不锈钢光学接杆上

	产品型号	阶数m	工作波长λ	通光孔径	单价	对比	发货日期
	VRA-633	1-9	633 nm	Ø10.0 mm	¥32,000.00		4周	加入购物车

一体式涡旋波片阵列，m=1-9

可生成 l=±1-9拉盖尔-高斯光束
可生成多种矢量偏振光束
1英寸基底，15 mm×15 mm通光孔径，高度紧凑
适用于尺寸Ø0.3 mm到Ø3.2 mm的光束

LBTEK m=1-9一体式涡旋波片阵列能够生成 l=±1-9拉盖尔-高斯光束和多种矢量偏振光束。其整体结构集成于1英寸基底上，通光孔径共15 mm×15 mm，具有高度紧凑的特性。每个涡旋波片子单元尺寸为5 mm×5 mm，适用于尺寸Ø0.3 mm到Ø3.2 mm的入射光束。在1英寸机械套筒外壳上，刻有标记以帮助客户区分阵列中各单元的阶数m排布——带有刻线+圆点标记和仅带有刻线标记的两处分别为m=1和m=9的涡旋波片单元，且在m=1的涡旋波片单元处，由刻线旋转至圆点的方向，为阶数m呈1、2、3依次增大的方向。

一体式涡旋波片阵列在线偏振光下形貌

	产品型号	阶数m	工作波长λ	通光孔径	单价	对比	发货日期
	VRIA-633	1-9	633 nm	15 mm×15 mm	¥29,835.00		4周	加入购物车
