光纤法兰

  • 参数规格
  • 组装
产品说明

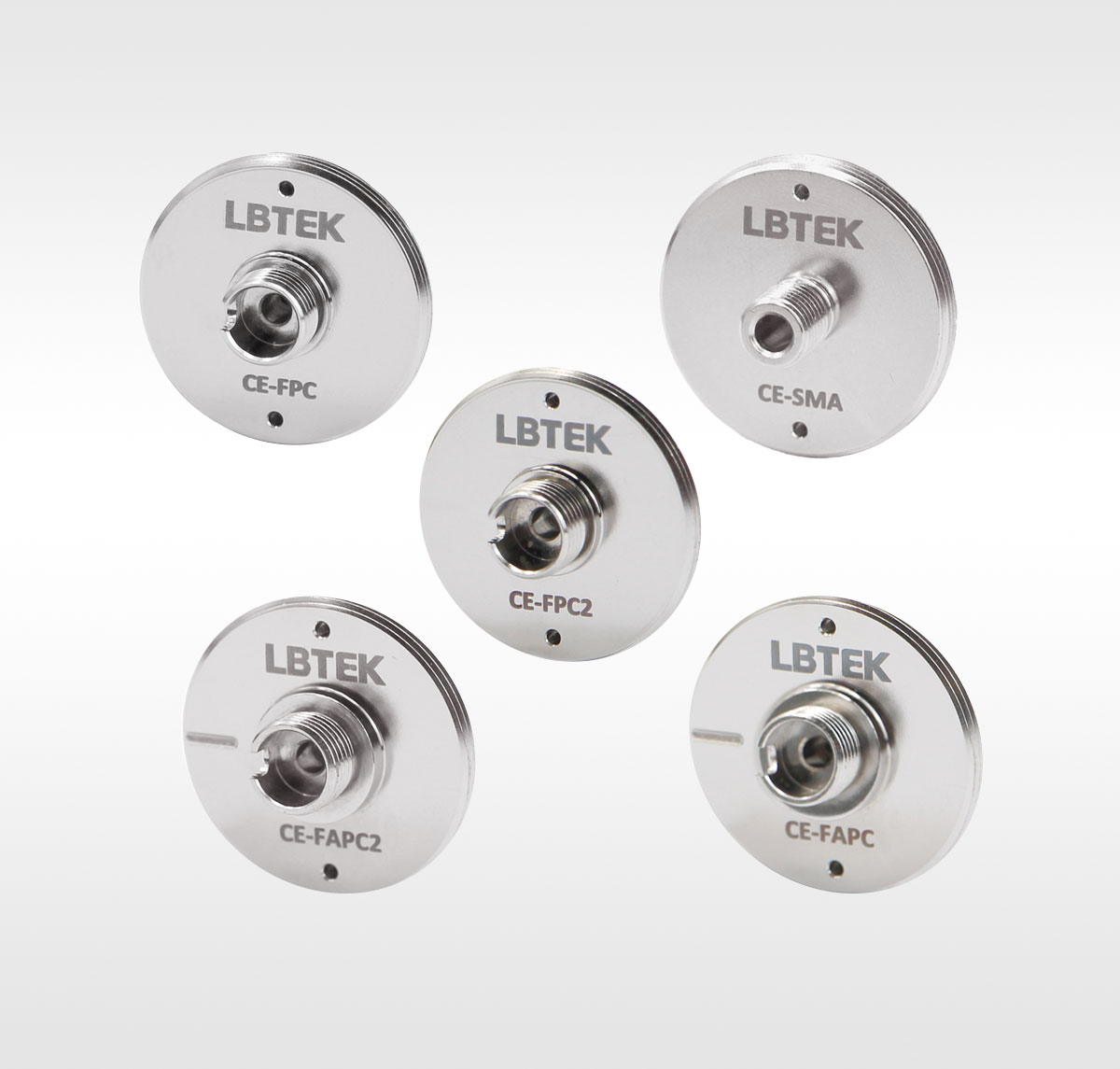

  • SM05、SM1内/外螺纹的光纤法兰
  • FC/PC、FC/APC、SMA三种插口
  • 搭配SM05或SM1系列透镜套筒实现闭光构造

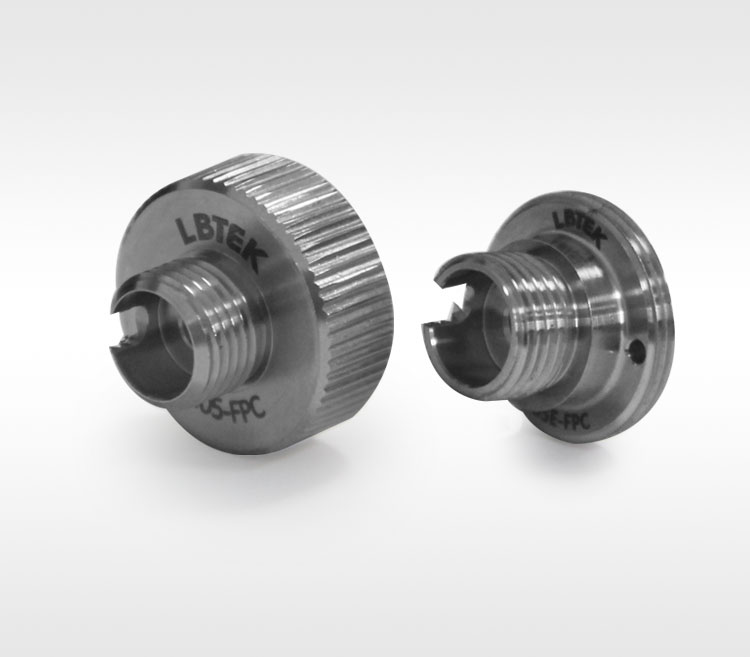

  • 前后带有不透光凹孔或者手拧滚花,方便安装

     LBTEK光纤法兰目前包含了SM1和SM05两种类型,可以将FC/PC、FC/APC、SMA接头转到标准的SM系列螺纹上。这些法兰可用于单模和多模光纤耦合器和其它自由空间机械件耦合,也可结合透镜套筒,遮光耦合于SM05 (0.535"-40)或SM1 (1.035"-40)系统中。所有转接件均采用304不锈钢制造,并进行电磁退磁处理。

通用参数
材质
304不锈钢
表面处理
电磁退磁处理(注:退磁后仍有弱磁力)

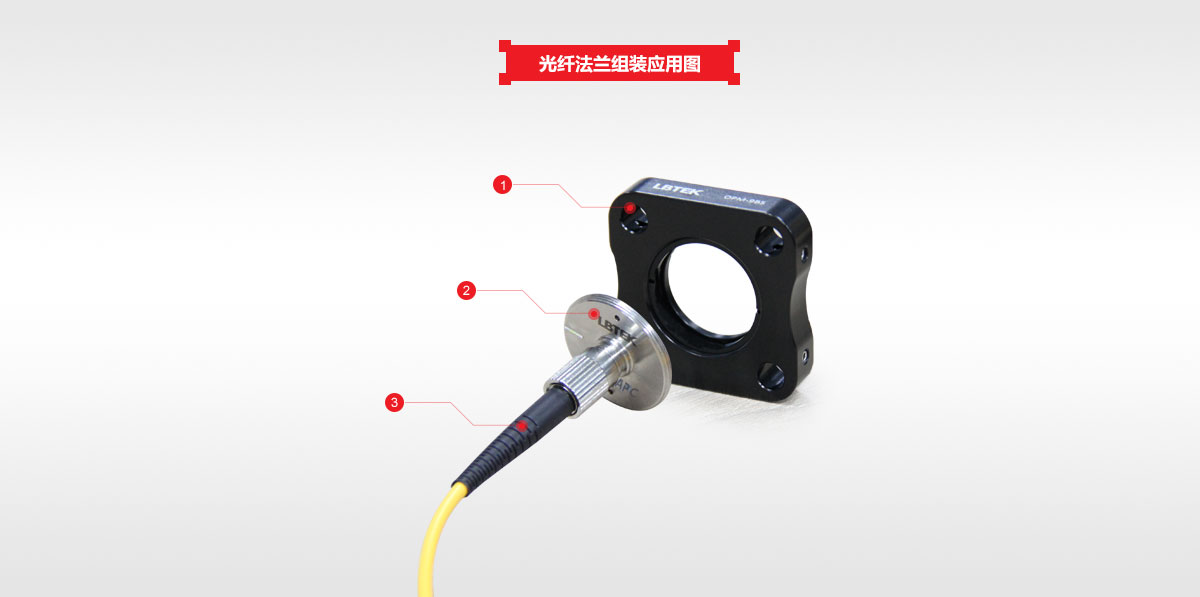

LBTEK光纤法兰的组装图

30 mm同轴安装板OPM-9BS×1

光纤法兰SM1E-FAPC×1

光纤跳线×1

SM1系列光纤法兰
  • SM1内/外螺纹的转接件,带FC/PC、FC/APC、SMA插口
  • 搭配SM1系列透镜套筒实现遮光结构
  • 兼容多款30 mm同轴板

LBTEK SM1系列光纤法兰,可通过30 mm同轴安装板或透镜套筒集成到30 mm同轴系统。SM1E外螺纹系列双面均有不透光的凹孔,可用卡环扳手OWR-1B,从任一方向安装。SM1内螺纹系列外缘为手拧滚花,方便手拧安装。

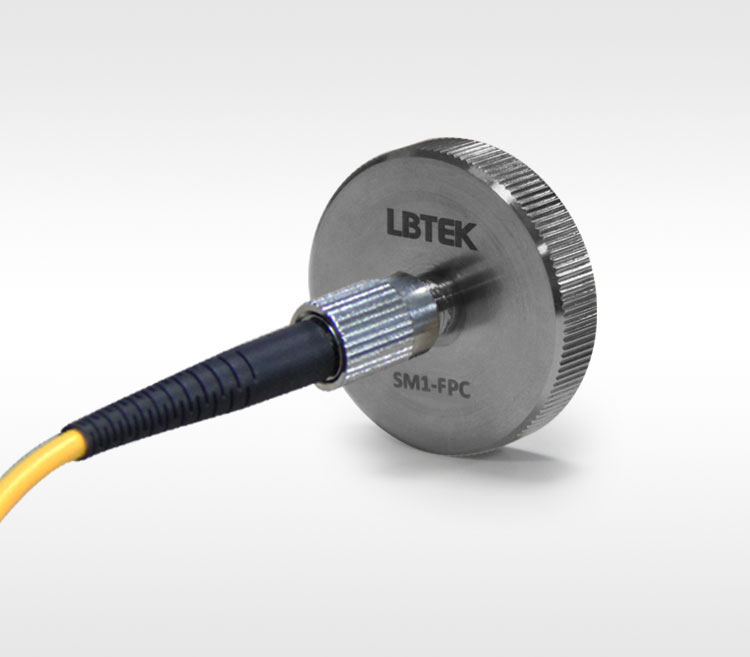

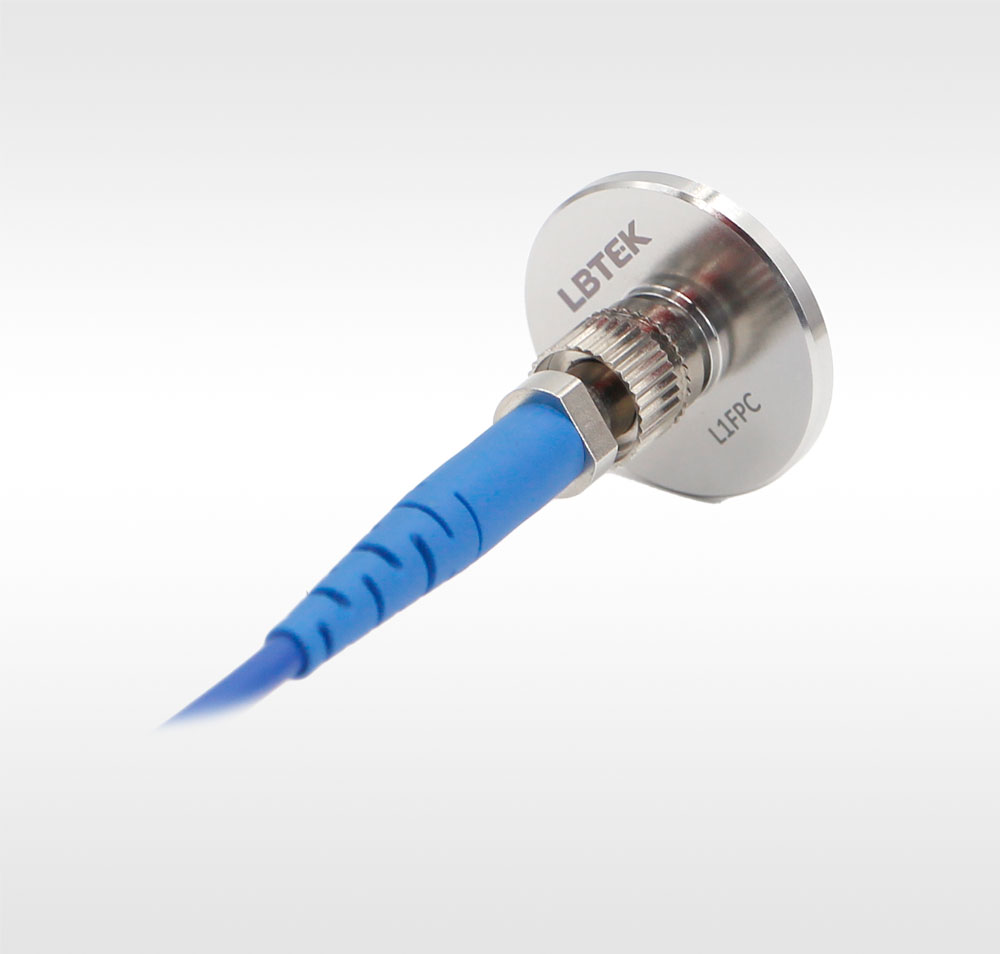

光纤跳线插入SM1光纤法兰
产品型号 接头类型 螺纹规格 对比 文件 单价 发货日期 购物车
SM1E-FPC FC/PC SM1外螺纹
¥210 当天
加入购物车
SM1E-SMA SMA SM1外螺纹
¥210 当天
加入购物车
SM1E-FAPC FC/APC SM1外螺纹
¥220 当天
加入购物车
SM1-FPC FC/PC SM1内螺纹
¥230 当天
加入购物车
SM1-FAPC FC/APC SM1内螺纹
¥240 当天
加入购物车
SM1-SMA SMA SM1内螺纹
¥230 当天
加入购物车

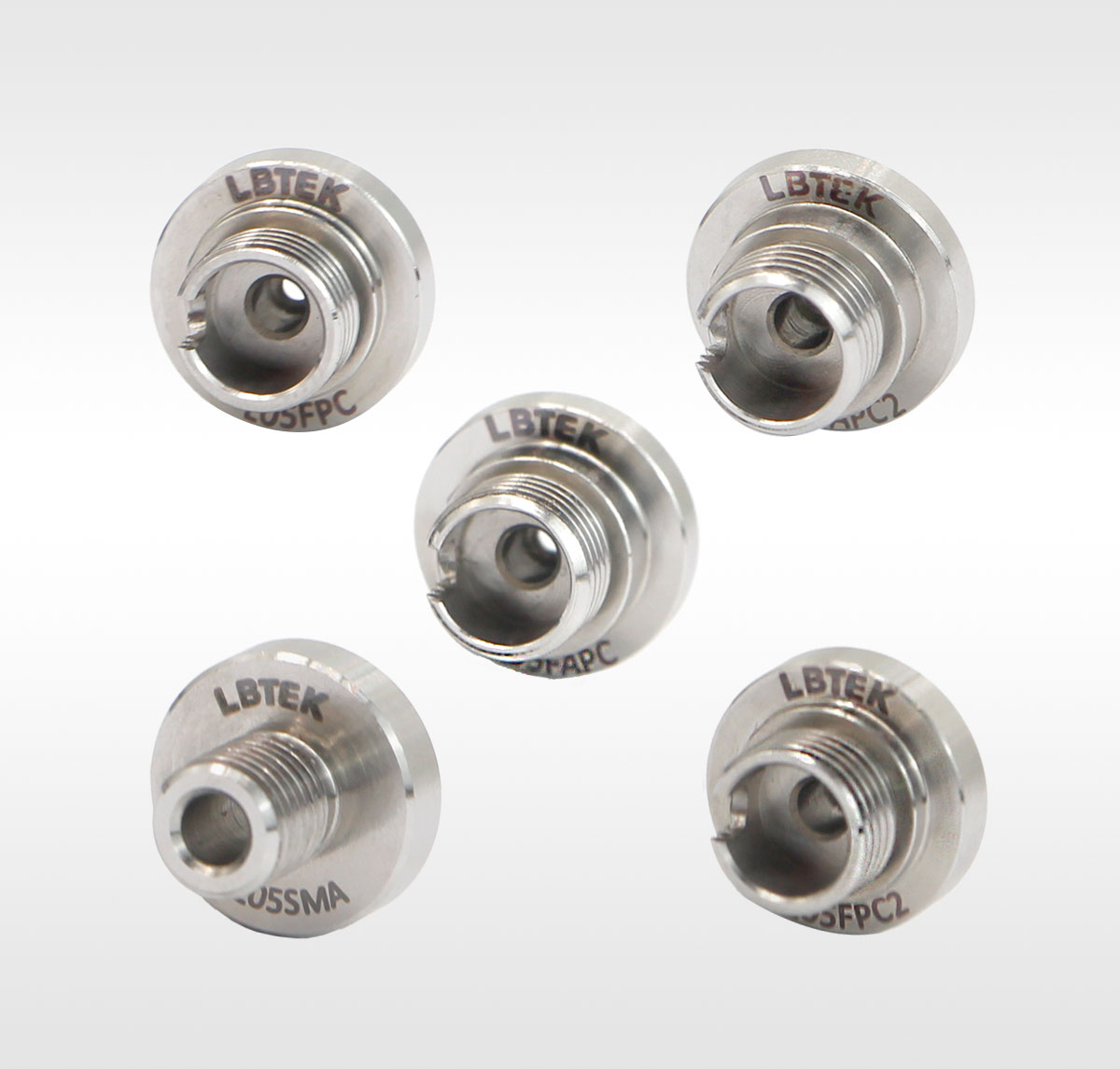

SM05系列光纤法兰
  • SM05内/外螺纹的转接件,带FC/PC、FC/APC、SMA插口
  • 搭配SM05系列透镜套筒实现遮光结构

LBTEK SM05系列光纤法兰, SM05E外螺纹系列双面均有不透光的凹孔,可用卡环扳手,从任一方向安装。SM05内螺纹系列外缘为手拧滚花,方便手拧安装。

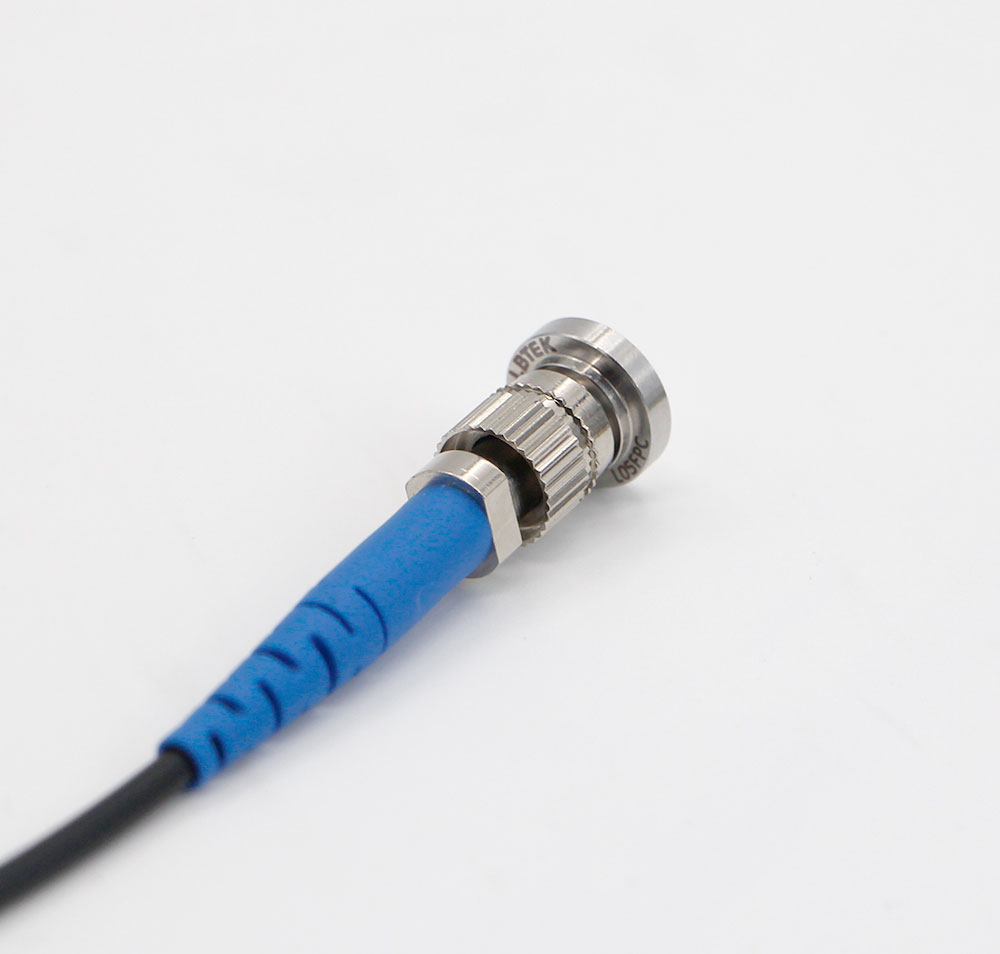

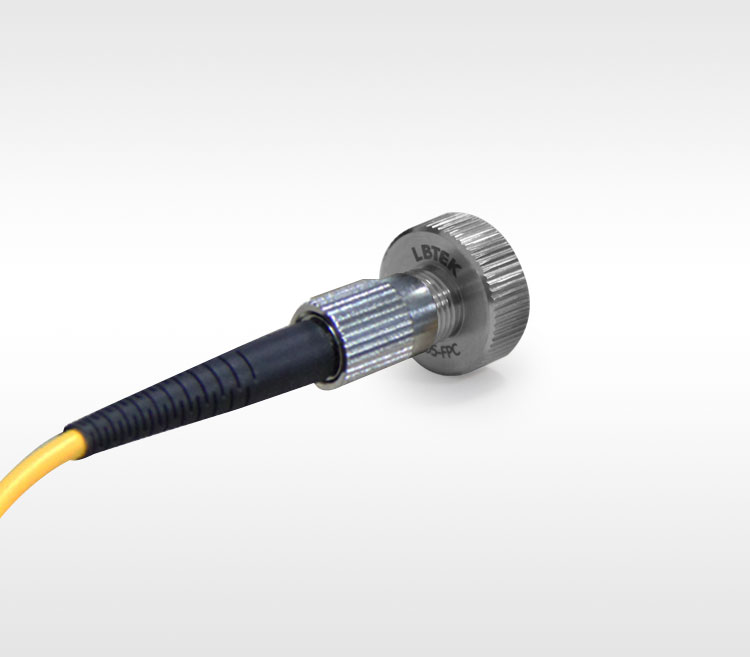

光纤跳线插入SM05光纤法兰
产品型号 接头类型 螺纹规格 对比 文件 单价 发货日期 购物车
SM05E-FPC FC/PC SM05外螺纹
¥170 当天
加入购物车
SM05E-SMA SMA SM05外螺纹
¥170 当天
加入购物车
SM05E-FAPC FC/APC SM05外螺纹
¥180 当天
加入购物车
SM05-FPC FC/PC SM05内螺纹
¥190 当天
加入购物车
SM05-FAPC FC/APC SM05内螺纹
¥200 当天
加入购物车
SM05-SMA SMA SM05内螺纹
¥190 4周
