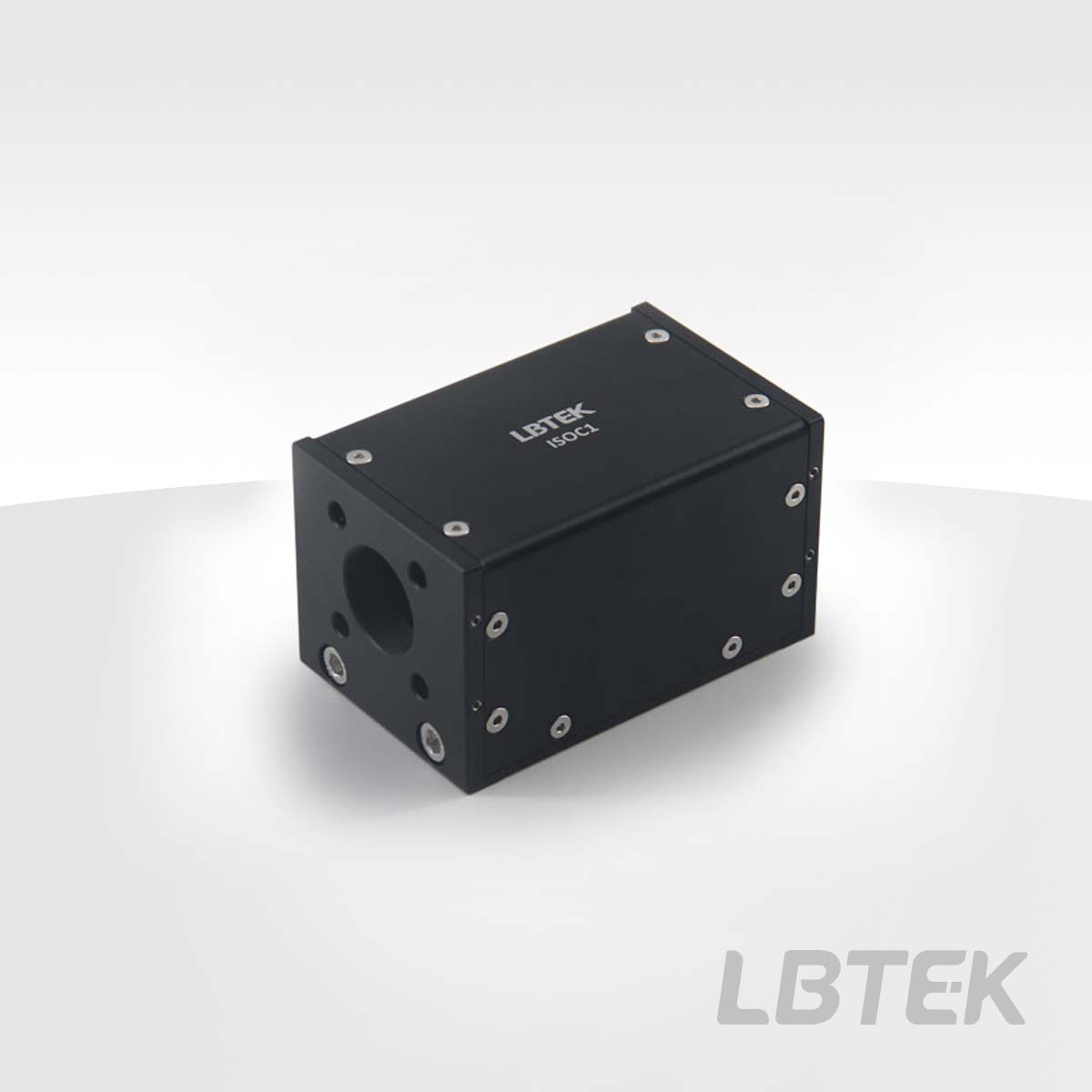

隔离器支架安装座

  • 参数规格
  • 组装
产品说明
  • 兼容30 mm同轴系统
  • 两个接口端均有SM1螺纹孔
  • 底部带五个25 mm间距的M6螺纹孔
  • 附送两颗M6x16内六角凹端紧定螺钉, 用于支撑隔离器支架
  • 附送两颗φ3*8销钉,两颗M6x16螺钉, 用于隔离器的精密安装
  • 注:如隔离器支架和隔离器同时购买,需组装出货,请单独联系客服。

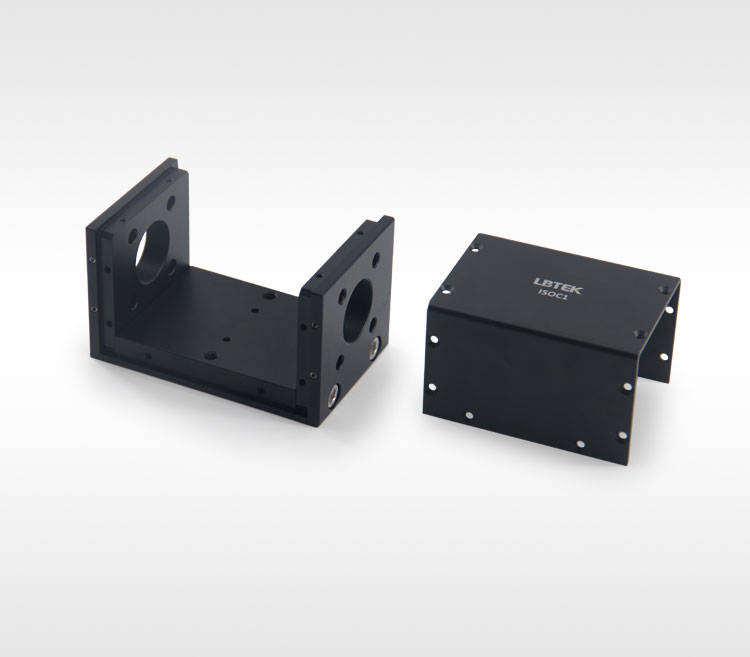

     LBTEK提供的用于自由空间隔离器的支架,适用于LBTEK的72.5 mm*60 mm*45 mm尺寸规格隔离器。支架兼容30 mm同轴系统,每个同轴孔都带有一个位于侧面的固定螺丝,可使用1.5 mm扳手锁紧。一体式罩壳为隔离器提供遮光和保护。此外,底部的M6螺纹孔可用于支架的有效支撑。支架的前后板均带有SM1螺纹孔,前后板通过精密销孔与支架底板进行定位,保证整个系统的对准性。

通用参数
材质
6061-T6 铝合金
表面处理
黑色阳极氧化
兼容系统
30 mm同轴

LBTEK 隔离器安装座常安装自由空间隔离器,适用于30 mm同轴系统

① 自由空间隔离器ISO1064-3-1.5W×1

② 隔离器安装座ISOC1×1

③ 30 mm同轴安装板OPM-9BS×1

④ Ø6.0 mm同轴统接MOP-75×1

⑤ Ø12.7mm不锈钢光学接杆OP-75×1

⑥ 底座式Ø12.7 mm接杆支架PH-75B×1

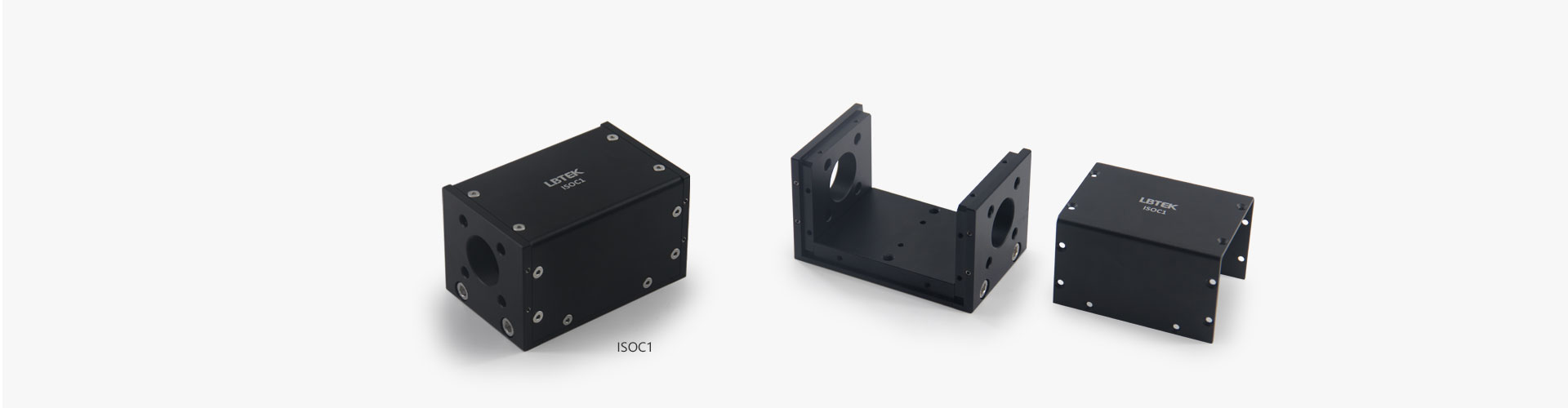

隔离器支架
  • 兼容30 mm同轴系统
  • 两个接口端均有SM1螺纹孔
  • 底部带五个25 mm间距的M6螺纹孔
  • 带一体式罩壳
  • 附送两颗M6x16内六角凹端紧定螺钉, 用于支撑隔离器支架
  • 附送两颗φ3*8销钉,两颗M6x16螺钉, 用于隔离器的精密安装

隔离器支架支架兼容30 mm同轴系统,每个同轴孔都带有一个位于侧面的固定螺丝,可使用1.5 mm扳手锁紧。一体式罩壳为隔离器提供遮光和保护。此外,底部的M6螺纹孔可用于支架的有效支撑。支架的前后板均带有SM1螺纹孔,前后板通过精密销孔与支架底板进行定位,保证整个系统的对准性。

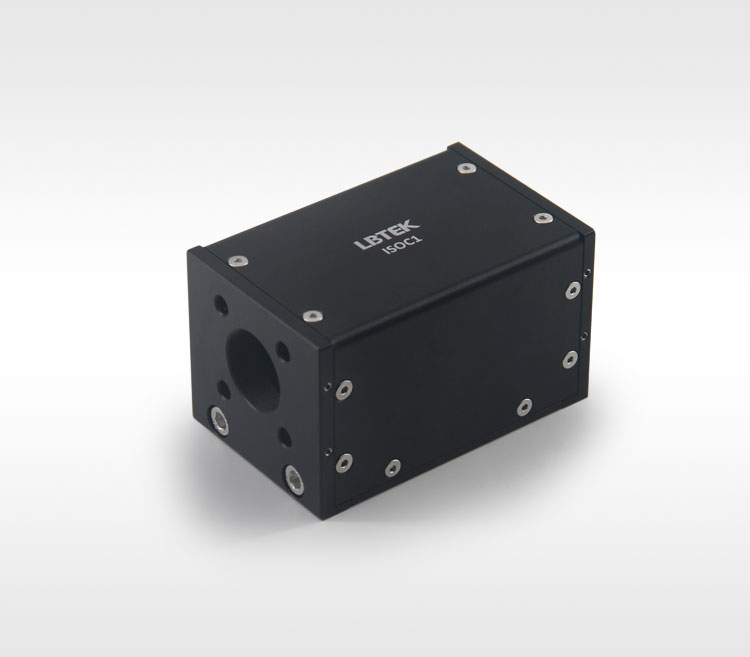

隔离器支架安装座
产品型号 适用隔离器尺寸 对比 文件 单价 发货日期 购物车
ISOC1new 60 mm*60 mm*72.5 mm
¥780 4周
