标准光学爬高架组件

  • 参数规格
  • 组装
产品说明
  • 适用25.4 mm,最小厚度3 mm的光学元件
  • 45°安装架连续旋转时不会掉落
  • 带5°间隔的旋转指示刻线
  • 垂直对中接杆、带销钉镜架,有效保证光轴的初始对中性
  • 光轴高度调节范围为60~164 mm、60~264 mm可选

     LBTEK的标准光学爬高架组件用于对光束重新定向、改变光束高度。系统包括两个可360°旋转的45°光学调整架,调节到相应角度后通过侧面螺钉锁紧。此外,45°调整架和接杆滑块均可单独购买。其中45°调整架提供俯仰、偏移和旋转控制。该调整架不仅能360°连续旋转,还能进行±4º俯仰和偏转,调节精度为0.4°/转。该调整架可夹持25.4mm,最小厚度3mm的光学元件。光学元件需单独购买。

通用参数
材质
6061-T6 铝合金
光轴高度范围
60~164 mm、60~264 mm
光学元件尺寸
Ø25.4 mm

LBTEK标准光学爬高架组件常用于光路爬升

Ø25 mm接杆OP1-200B6×1

② 30 mm同轴接杆MOP-200×1

Ø25 mm接杆滑块SC1×1

Ø25.4 mm银膜反射镜PM10-AG×1

⑤ 45°调整架AMM-1BT1×1

⑥ 接杆支架底座PR-1×1

⑦ 不锈钢叉块PHC-32×1

2.0 mm内六角扳手×1



标准光学爬高架组件
  • 适用25.4 mm,最小厚度3mm的光学元件
  • 45°安装架旋转时不会掉落
  • 带5°间隔的旋转指示刻线
  • 垂直对中接杆、带销钉镜架,有效保证光轴的初始对中性
  • 光轴高度调节范围为60~164 mm、60~264 mm可选

组件包括两个45°调整架、两个接杆滑块、一个叉块、一个接杆底座、一根高度200 mm的导向杆、一个高度200 mm的接杆。
注1:组件不包含反射镜,光学元件需单独购买。
注2:发货时除叉块外,其余均已组装完毕。
注3:1. OBS-305组成如下:AMM-1BT1*2、SC1*2、PR-1A*1、PHC-32*1,MOP-300*1、OP1-300B6*1。客户可自行购买配件组装爬高架,所有组装螺丝和扳手在配件中均含。以组装OBS-205,Ø25爬高接杆要求顶部M4为例,将MOP-300替换为MOP-200,OP1-300B6替换为OP1-200B6即可。

OBS-205安装25.4 mm反射镜可调整入射光束的高度
产品型号 适用光学元件直径 光轴高度范围 对比 文件 单价 发货日期 购物车
OBS-205 Ø25.4 mm 60 mm~164 mm
¥1570 当天
加入购物车
OBS-305 Ø25.4 mm 60 mm ~ 264 mm
¥1720 当天
加入购物车

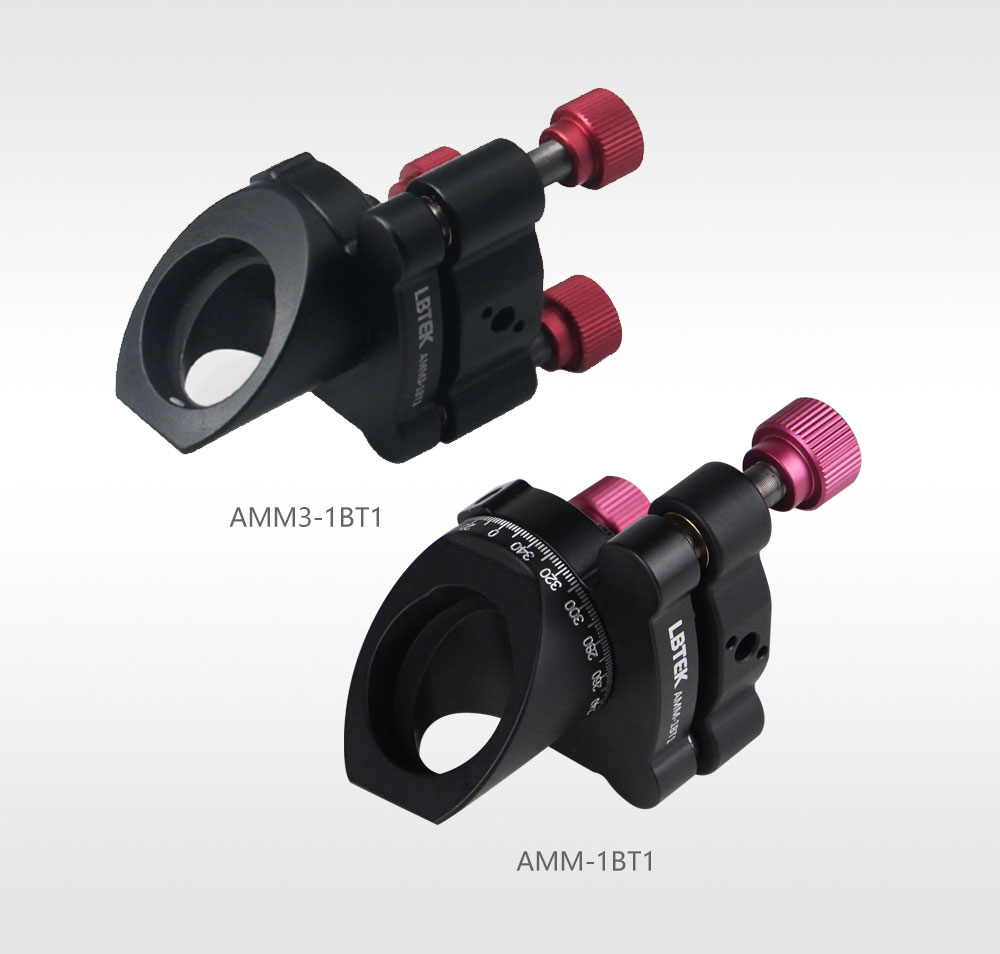

45°调整架
  • 适用25.4 mm,最小厚度3 mm的光学元件
  • 45°安装架连续旋转时不会掉落
  • 带5°间隔的旋转指示刻线
  • 可调角度±4°
  • 附送两个φ2x6销轴和一个M4x10安装螺钉

45°调整架提供俯仰、偏移和旋转控制。该调整架不仅能360°连续旋转,还能进行±4º俯仰和偏转,调节精度为0.4°/转。该调整架可夹持25.4 mm,最小厚度3 mm的光学元件。

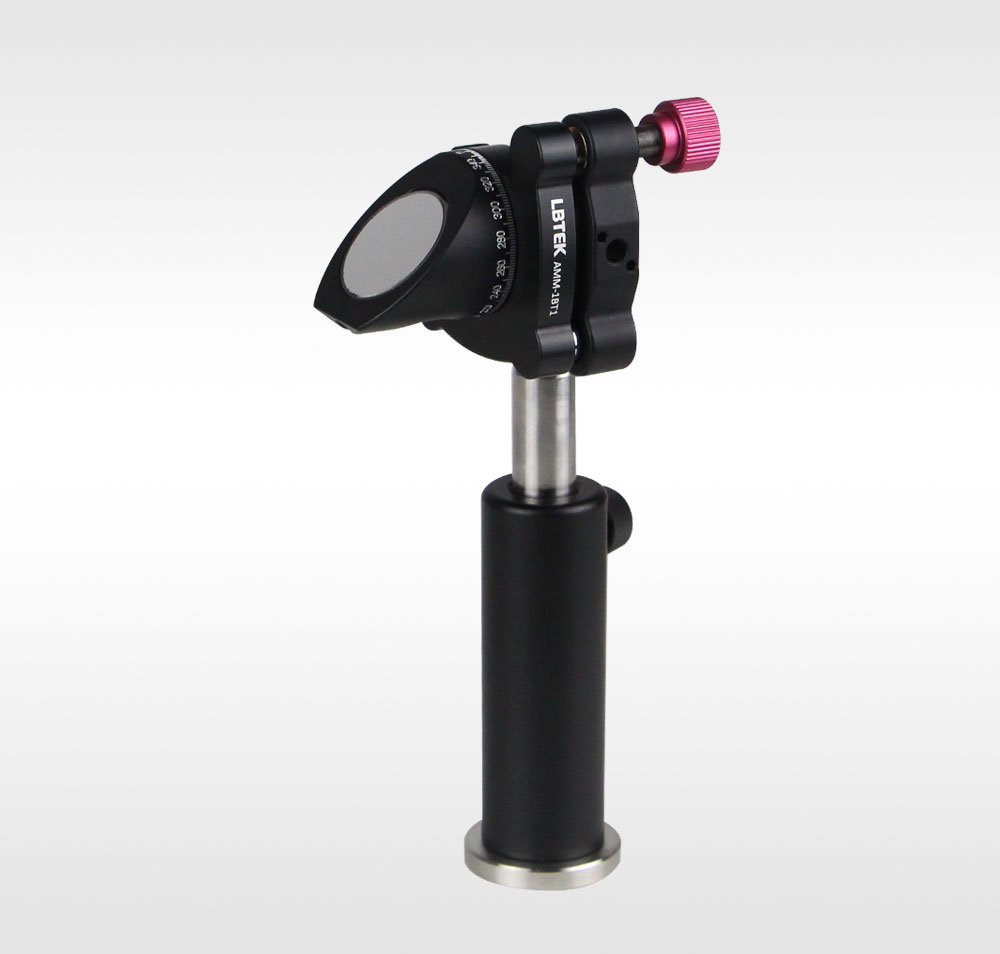

AMM-1BT1可安装25.4 mm反射镜
产品型号 适用光学元件直径 适用光学元件最小厚度 对比 文件 单价 发货日期 购物车
AMM-1BT1 Ø25.4mm 3 mm
¥520 1周
加入购物车

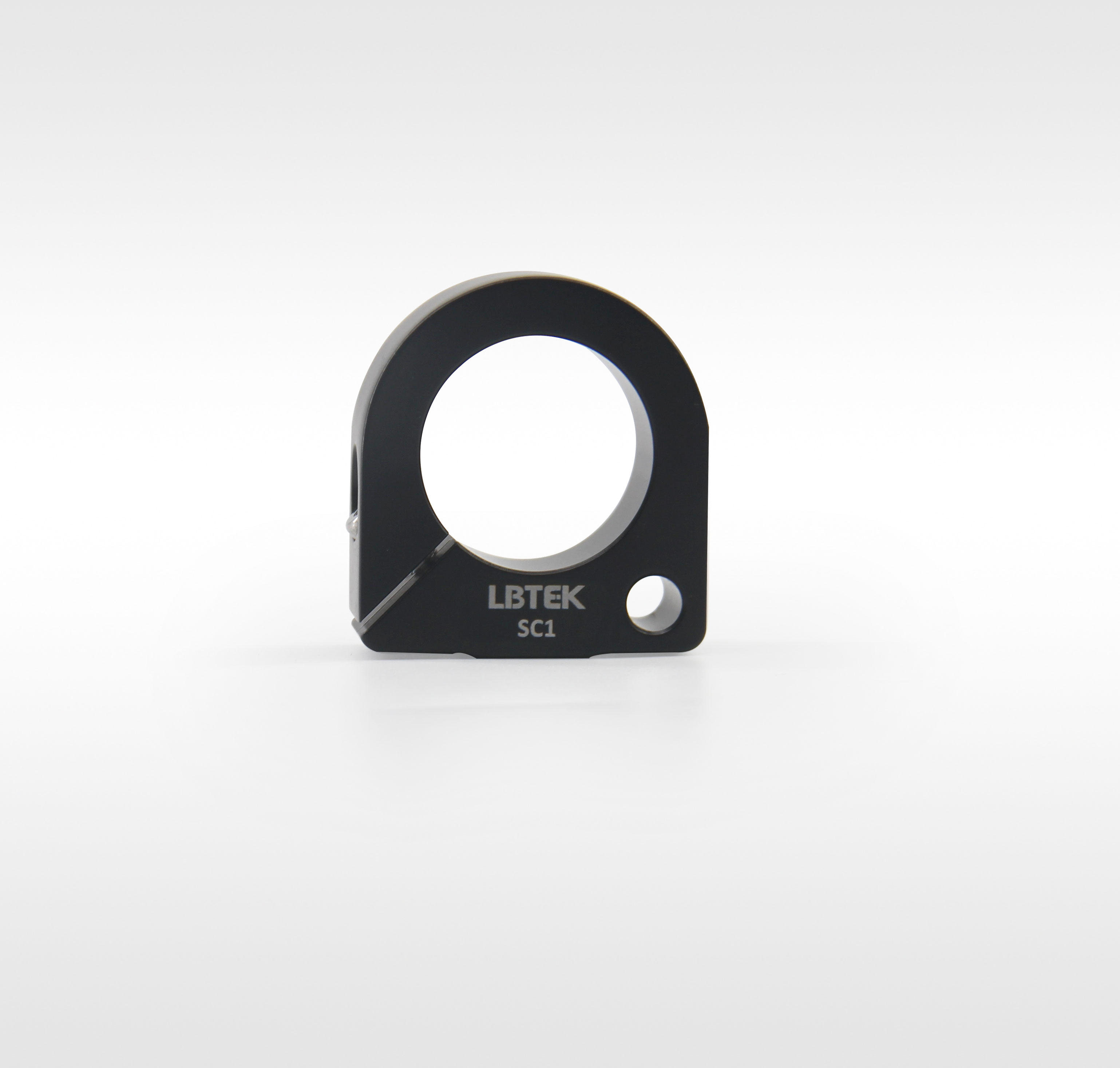

接杆滑块
  • 适用25 mm不锈钢接杆
  • 挠性夹紧结构
  • 带定位销孔,方便对准

接杆滑块用于在25 mm不锈钢接杆上进行高度调节,方便光路搭建。

SC1可固定标准光学爬高架接杆
产品型号 适用接杆直径 对比 文件 单价 发货日期 购物车
SC1 Ø25 mm
¥140 当天
加入购物车
