LBTEK 提供的磁性快拆底座台面尺寸具有25 mm×25 mm,50 mm×50 mm与75 mm×75 mm三种规格可选。产品采用强磁体连接,拆装极为方便。顶板与底板连接处采用滚珠与V槽设计,重复定位性好。顶板刻有一个三角形,表示高负载区域。
材质
6061-T6铝合金 |
表面处理
黑色阳极氧化 |

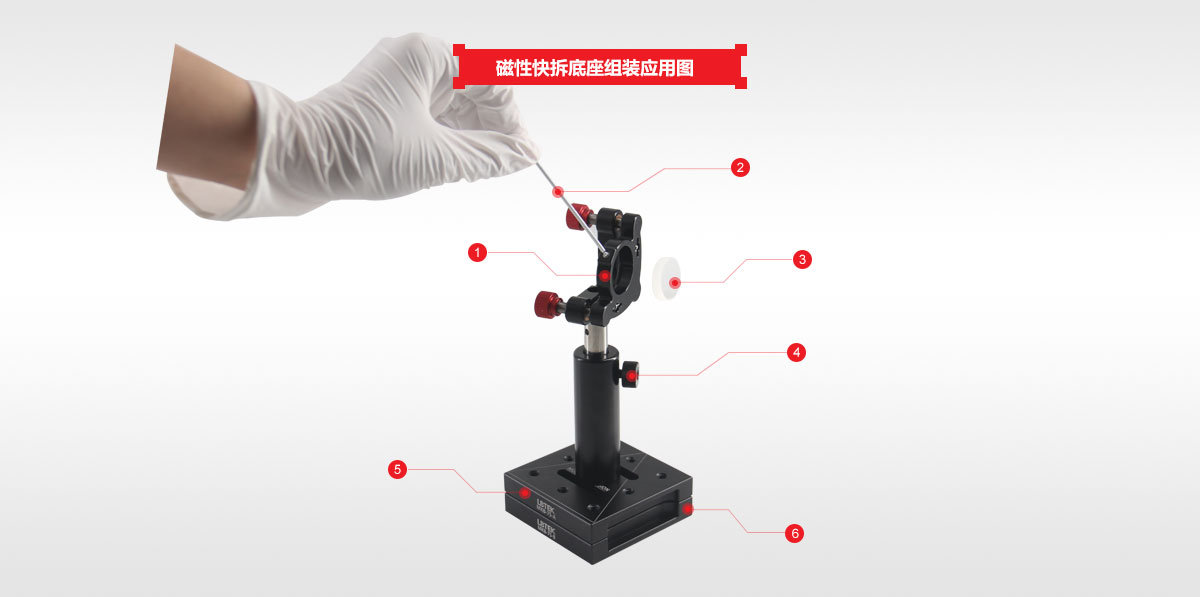

LBTEK 磁性快拆底座组装图 |
① 反射镜调整架AMM-1BV×1 |
② 2 mm六角扳手×1 |
③ Ø25.4 mm光学元件×1 |
④ Ø12.7 mm接杆支架PH-75A×1 |
⑤ 磁性快拆底座MKB-75-A×1 |
⑥ 磁性快拆底座MKB-75-B×1 |
LBTEK提供两款 25 mm磁性快拆底座,MKB-25 顶板与底板连接处采用滚珠与V槽设计,重复定位性好。MKB2-25含四对强磁体,可提供更强的磁力;顶板上的三个抛光球与底板上硬化锥、V槽和平面对齐,重复定位性好;顶板边缘挖空,降低上下板吸合时夹到手指的风险。两款磁性快拆底座顶板上均刻有一个三角形,表示高负载区域。
LBTEK 提供的50 mm磁性快拆底座台面尺寸50 mm×50 mm,顶板与底板连接处采用滚珠与V槽设计,重复定位性好。采用两对强磁体,具有较强的磁吸效果。顶板和底板一对面边缘挖空方便拿取,可降低上下板吸合时夹到手指的风险。此外,顶板上刻有一个三角形,表示产品的高负载区域。
LBTEK提供的75 mm磁性快拆底座台面尺寸 75 mm×75 mm,顶板与底板连接处采用滚珠与V槽设计,重复定位性好。顶板刻有一个三角形,表示高负载区域。
