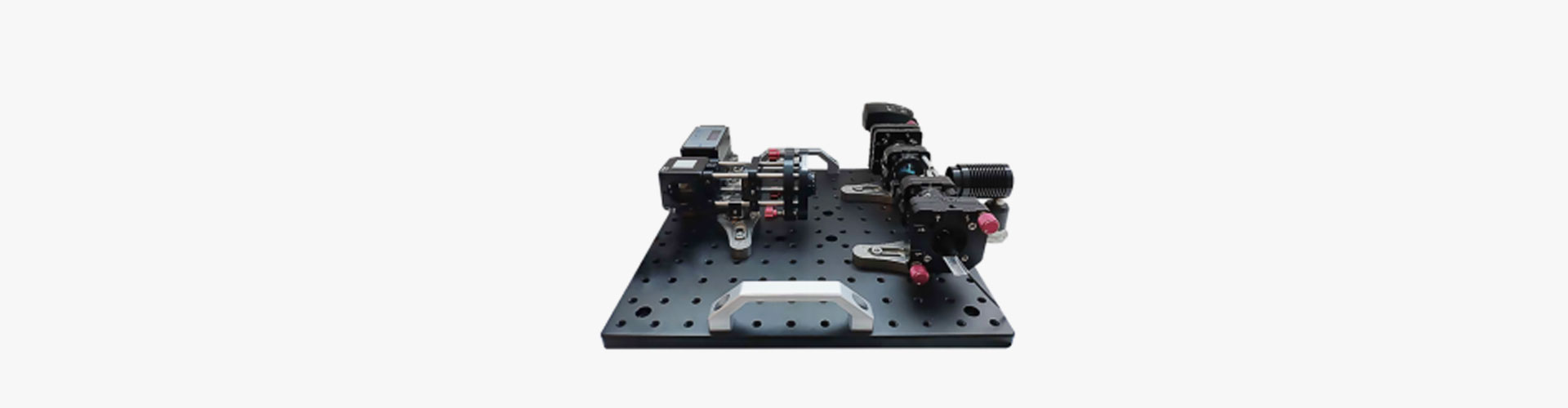

BBO纠缠源教学实验系统

  • 参数规格
  • 技术说明
产品说明
  • 量子纠缠源教学系统
  • 基于非线性晶体的自发参量下转换
  • 30 mm同轴系统

     量子纠缠是量子力学不同于经典物理最不可思议,最奇妙的特性。它反映了量子理论的本质:相干性、或然性和空间非定域性。量子纠缠态作为一种物理资源,在量子信息的各方面,如量子隐形传态、量子密钥分配、量子计算等都起着重要作用。 本系统基于BBO晶体的参量下转换过程。聚焦的泵浦激光入射到参量转换晶体上,在相位匹配的条件下,产生偏振相关的纠缠光子对。通过微调空间-光纤准直器位置,使得纠缠的参量光耦合进入光纤。光纤另一端输入单光子探测器,将光转换成电脉冲。电脉冲送入符合仪,输出符合计数,实现纠缠测量。

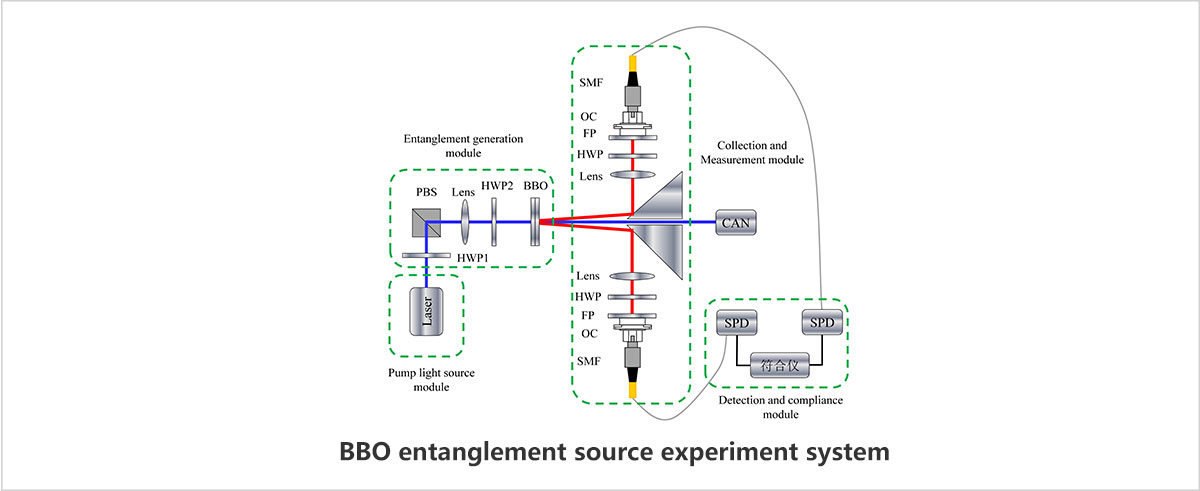

示意图
通用参数
软件配置
干涉曲线绘制软件;S值计算软件;保真度计算软件(选配);上位机
教学配套
操作演示动画;仿真软件(选配);产品手册;实验讲义
实验内容
光学器件特性验证,纠缠光子对制备,Bell不等式测量,量子态保真度测量(选配),单光子干涉(选配),双光子干涉(选配)

BBO纠缠源教学实验系统

本系统基于BBO晶体的参量下转换过程。聚焦的泵浦激光入射到参量转换晶体上,在相位匹配的条件下,产生偏振相关的纠缠光子对。通过微调空间-光纤准直器位置,使得纠缠的参量光耦合进入光纤。光纤另一端输入单光子探测器,将光转换成电脉冲。电脉冲送入符合仪,输出符合计数,实现纠缠测量。

1.1 自发参量下转换

自发参量下转换(Spontaneous parametric down conversion,SPDC)是利用非线性晶体的二阶非线性效应。频率为ωp的泵浦光(Pump)通过非线性光学介质后,产生另外两个频率为ωsωi的低频光,一般我们分别称之为信号光(Signal)和闲频光(Idler),整个自发参量下转换过程满足能量(式1)和动量(式2)守恒定律,即

1)

2)

对于上述动量守恒过程,我们也称之为相位匹配。参量转换的效率,强烈依赖于相位匹配程度。特别的,我们将ωs=ωi过程称之为倍频或者二次谐波过程,即频率为2ω(倍频光)的光子经过非线性光学晶体产生频率为ω(基频光)的光子对。

在共线倍频的情况下,相位匹配条件可写作标量式:k2ω=2kω。由于k=nω/c,则有n2(2ω)·2ω/c=2n1(ω) ω/c,进而得到n2(2ω)=n1(ω)。在可见光和近红外波段,大多数非线性光学晶体都呈现正常色散属性,即n2(2ω)>n1(ω),相位匹配条件无法满足。

实验中,常借助晶体的双折射特性实现相位匹配。对于立方晶系以外的单轴、双轴晶体,其光学性质是各向异性的,即不同偏振态的光在晶体中传输时折射率不同,这样我们就可以利用晶体的双折射特性来补偿其色散特性,使对偏振不同的基频和倍频光子满足n2(2ω)=n1(ω),从而达到相位匹配的目的。

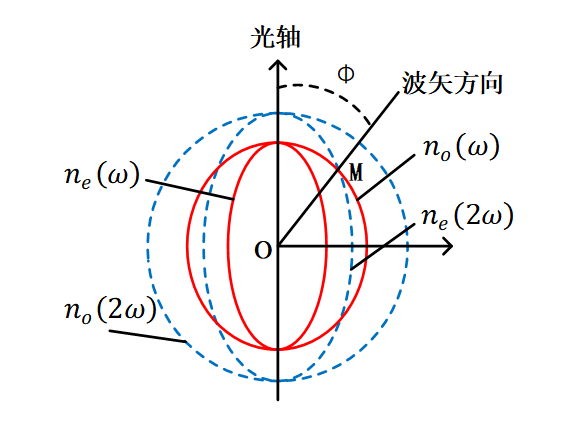

以负单轴BBO晶体(none)为例,图1给出了其基频光(实线)和倍频光(虚线)的折射率曲面。如图所示,ne(2ω)和no(ω)的折射率曲面相交,两者折射率相等,满足相位匹配条件。从中心原点O到交点M的矢量方向就是相位匹配方向,光轴与OM之间的夹角Φ即为相位匹配角。以OM为母线绕光轴旋转一周所构成的圆锥面上任一条矢径方向也都能满足相位匹配条件。

1负单轴晶体折射率曲面图。

对于上述负单轴BBO晶体,相位匹配条件要求倍频光的偏振取在折射率较小偏振态上,即非常光(e光),而此时基频光偏振的选择可以有两种:两基频光取相同的偏振(o光),参量转换过程为eo+o;或者两基频光取互相垂直的偏振态(o光和e光),参量转换过程为ee+o。我们将这两种不同的相位匹配方式分别称之为Ⅰ型、Ⅱ型匹配。本实验中即是基于Ⅰ型相位匹配的参量下转换过程。

1.2 Bell不等式测量

我们利用Bell不等式的CHSH不等式来检测我们测量结果。对经典的情况,Bell不等式中S最大值为2,对于量子情况S大于2,具体表达式如下:

对于参量转换过程,由Pump光产生的两个光,一个表示信号光,另一个表示闲频光。Bell不等式中,α表示信号光中偏振片的旋转角度,β表示闲频光路中偏振片的旋转角度。其中,α=-45oα=45oα′=0oα′=90oβ=-22.5oβ=67.5 oβ′=22.5oβ′=112.5 oN(α, β)表示两路的符合计数。

在测量数据时,我们首先需要获得相对0°位置,因为上述参数都是偏振片相对角度。理论上,当两者相对角度为0°时,此时符合计数有最大值。

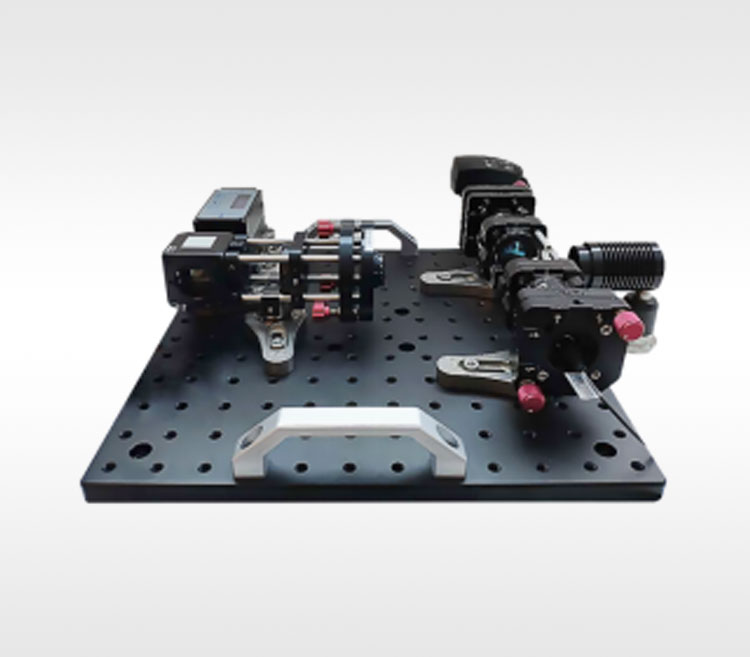

BBO纠缠源教学实验系统
  • 基于非线性晶体的自发参量下转换过程
  • 可实现纠缠光子对制备、收集和纠缠特性测量等

WT-ESS系列量子纠缠源系统基于非线性晶体的自发参量下转换过程,可实现纠缠光子对制备、收集和纠缠特性测量等。本系统不仅涉及几何光学、偏振光学、非线性光学及量子力学诸多理论知识,更是各种实验技巧的综合,是量子力学知识普及入门的良好载体。该系统创新的采用同轴结构,系统结构紧凑,体积小,同时兼具操作灵活性,便于实验者操作。

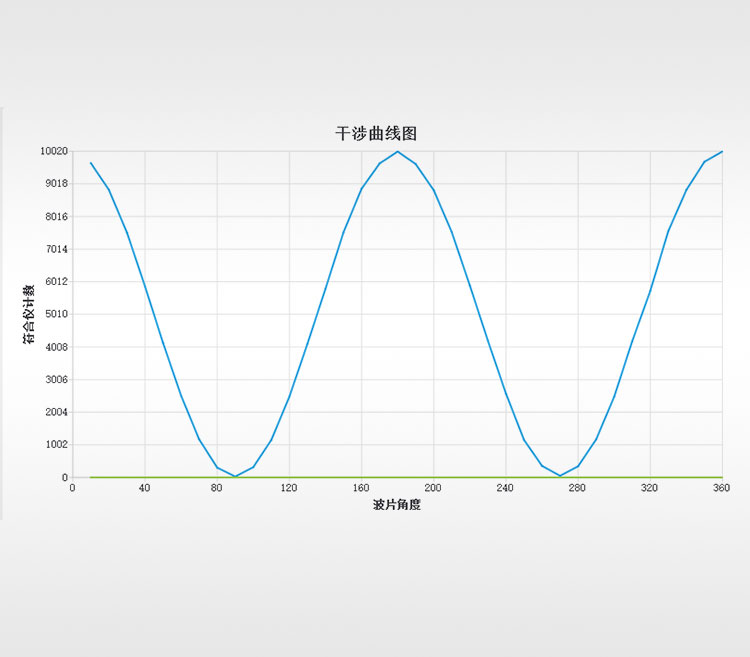

干涉曲线图
产品型号 描述 对比 单价 发货日期 购物车
WT-ESS-BBO 实现纠缠光子对制备、收集和纠缠特性测量等
¥312000 4周
加入购物车
高速时钟发生器
  • 超宽时钟频率:1 MHz~1GHz
  • 多路时钟输出:6通道
  • 超低时钟抖动:1 ppm
  • 可调输出延时:0~1000 ns,步距5 ps

高速时钟发生器是一款在快电子学、精密仪器激励和半导体器件测试等科研领域广泛应用的仪器设备。WT-HGCG系列高速时钟发生器采用高精度PLL芯片,输出延时任意可调,输出频率高达1 GHz,延时步距小。设备支持6通道时钟输出,其中包括多路高速差分时钟输出和多路单端固定电平时钟输出。

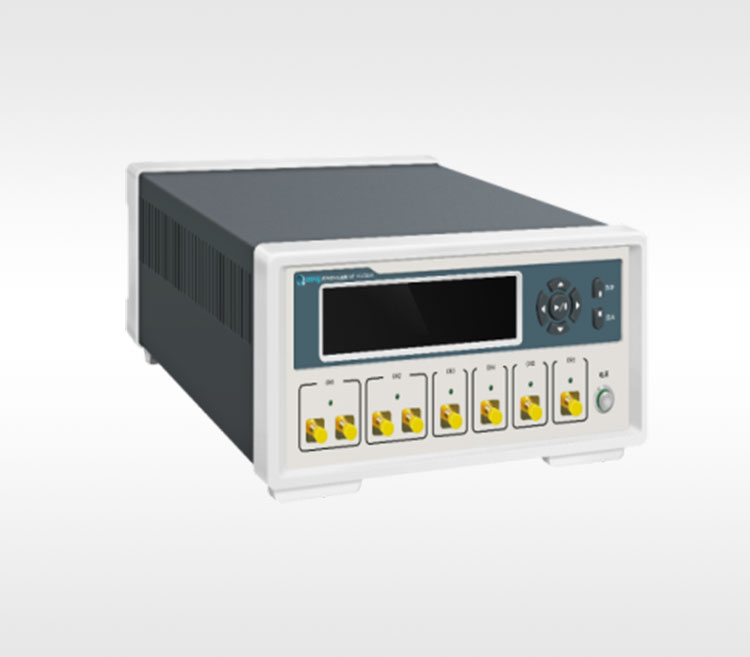

高速时钟发生器实物图
产品型号 描述 对比 单价 发货日期 购物车
WT-HGCG100 高速时钟发生器(1GHz, 6通道)
¥105600 4周
加入购物车
