面包板配件

  • 参数规格
  • 组装

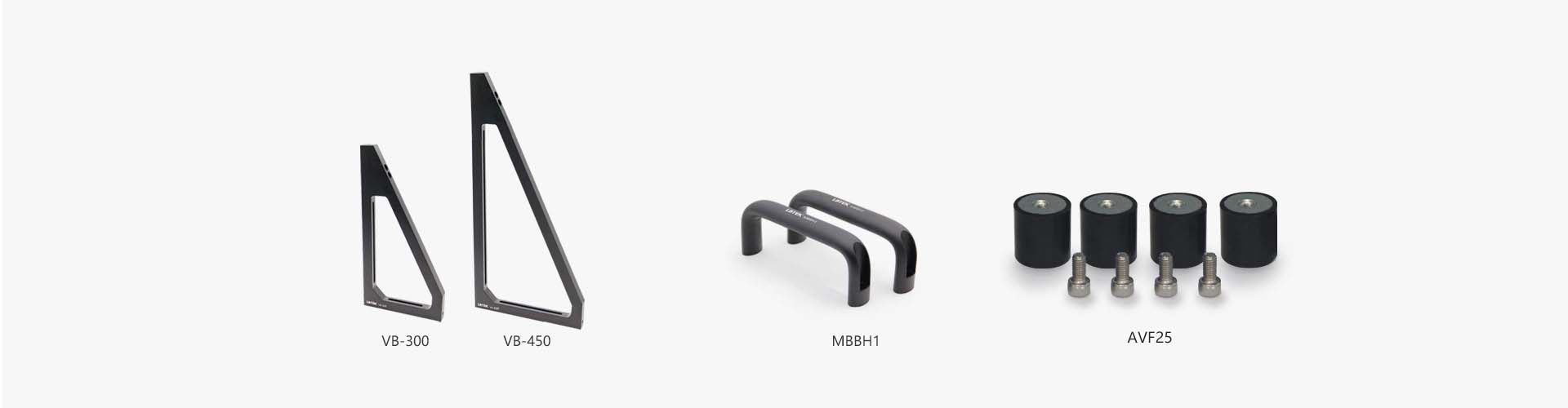

产品说明
  • 面包板把手
  • 垂直固定安装座
  • 隔振橡胶底座

     LBTEK除了提供标准实心铝质光学面包板,还提供多种面包板配件,包括面包板把手、垂直固定安装座和隔振橡胶底座等配件,方便用户更加灵活安装和使用面包板。 除标准尺寸外,还可提供不同尺寸,形状,打孔的面包板定制服务,如有需要请联系LBTEK技术支持。

通用参数
适用产品
面包板
面包板把手材质
6063-T5铝合金
垂直固定安装座材质
6061-T6铝合金
隔振橡胶底座材质
橡胶/金属
面包板把手表面处理
黑色阳极氧化
垂直固定安装座表面处理
黑色阳极氧化
兼容安装螺钉规格
M6

LBTEK专门为面包板设计了把手,弧线设计符合人体工程学,便于面包板移动。搭建在面包板上的紧凑型系统可随面包板整体移动,注意单个把手承重50KG,在移动前系统前,请评估整体重量,避免把手弯曲或者断裂造成损伤。



① 面包板把手MBBH1(附带4个M6螺钉)×1

② M6螺钉×4

③ 光学面包板MBB-3045×1

LBTEK设计的面包板支架完美解决了面包板立起来使用的需求,设计的沉头安装孔及安装槽配合面包板螺纹通孔可稳定的把面包板立在光学平台上,方便搭建立式系统。



① 光学面包板MBB-3060×1

② 垂直固定安装座VB-300(附带4个M6螺钉)×2

③ M6螺钉×8





LBTEK隔振橡胶底座常用于支撑光学面包板

① 光学面包板MBB-3030×1

② 隔振橡胶底座AVF25(附带4M6内六角圆柱头螺钉)×1

③ 光学平台×1

面包板把手
  • 材质:6063-T5铝合金
  • 沉头安装孔:M6
  • 承重(单个把手):50 Kg

LBTEK面包板把手MBBH1安装在光学面包板上,弧线设计符合人体工程学,便于搬运面包板,把手的孔间距为150 mm,把手两端有沉头安装孔,通过两个M6内六角圆柱头螺钉将把手固定在LBTEK光学面包板上,单个把手承重50kg,小尺寸面包板只需安装两个把手,大尺寸面包板可以同时安装多个把手。注意:在移动面包板前,请评估整体重量,避免把手弯曲或者断裂造成损伤。

LBTEK面包板安装把手方便搬运使用
产品型号 材质 单个把手承重 对比 文件 单价 发货日期 购物车
MBBH1 6063-T5铝合金 50 Kg
¥132 当天
加入购物车
垂直固定安装座
  • 材质:6061-T6铝合金
  • 兼容螺钉规格:M6
  • 用于面包板90°垂直安装
  • 内附4个M6 x 30内六角圆柱头螺钉

LBTEK垂直安装座用于将面包板垂直安装到光学平台上。直角边带M6腰型安装槽(长度分别为60 mm、150 mm),极大地增加了安装灵活性。 LBTEK可提供其他规格定制服务,如有特殊需求,请联系技术支持。

垂直固定安装座常用于90°垂直安装面包板
产品型号 材质 对比 文件 单价 发货日期 购物车
VB-300 6061-T6铝合金
¥610 当天
加入购物车
VB-300-P2 6061-T6铝合金
¥1200 当天
加入购物车
VB-450 6061-T6铝合金
¥910 当天
加入购物车
VB-450-P2 6061-T6铝合金
¥1800 当天
加入购物车
隔振橡胶底座
  • 带M6螺纹孔,可直接安装到面包板
  • 四个一包出售(附带4颗M6×10 mm内六角圆柱头螺钉)
  • 丁腈橡胶材质,无异味

LBTEK隔振橡胶底座用于支撑面包板,可以为面包板提供被动的隔振效果。LBTEK橡胶底座整体尺寸为φ25 mmx25 mm,中间嵌有金属块,金属块中心开有M6*6.3 mm的螺纹孔,用于连接面包板。

LBTEK隔振橡胶底座4个装,主要用于面包板隔振
产品型号 底座规格 对比 文件 单价 发货日期 购物车
AVF25 Ø 25 mm*25 mm
¥70 当天
加入购物车
