六轴光学调整架

  • 参数规格
  • 组装
产品说明
  • 能调节X、Y、Z轴移动、俯仰/偏转以及360°旋转,六个调节轴均可锁定
  • 六个M4沉头孔,用于安装接杆
  • 具有更厚的背板,增强稳定性
  • 用于安装最厚15.8 mm,Ø25.4 mm光学元件,SM1卡环固定

     LBTEK六轴光学调整架,可沿三个轴平移、俯仰/偏转调节以及360°旋转。每个调节轴均可锁定,增强镜架的稳定性。安装部分有SM1螺纹孔,用于安装光学元件或SM1螺纹组件。AMM6-1A 调整架的旋转环上有四个M3的螺孔,用于安装AMM6P棱镜安装配件。这种棱镜安装配件带有一个42.0 mm×12.7 mm的平台,调整架后板带有6个M4沉头孔,可将接杆安装到AMM6-1A调整架来实现左、右手安装。

通用参数
主体材质
6061-T6铝合金
表面处理
黑色阳极氧化
适用光学元件尺寸
Ø25.4 mm
螺纹副锁紧方式
轴向锁紧

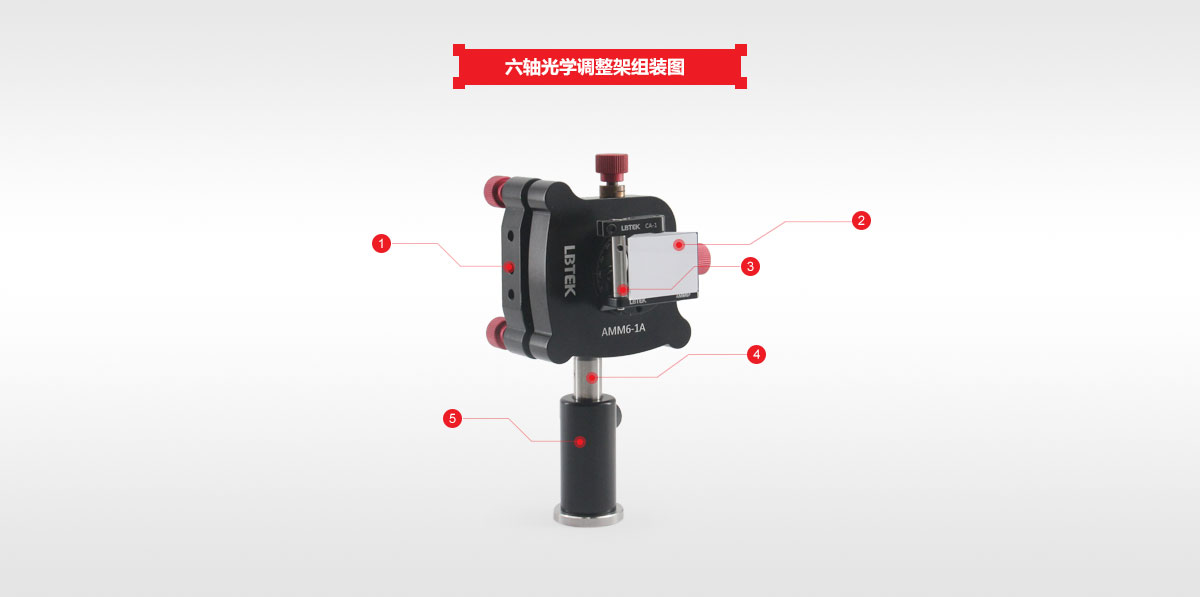

LBTEK 六轴光学调整架AMM6-1A组装图

① 六轴光学调整架AMM6-1A×1

② 棱镜×1

③ 棱镜安装平台AMM6P×1

④ Ø12.7 mm不锈钢光学接杆 OP-75×1

⑤ 底座式Ø12.7 mm接杆支架PH-75B×1



六轴光学调整架
  • 六个可锁定的调节轴
  • 可X、Y、Z轴移动、俯仰/偏转调节以及360°旋转调节
  • 六个M4沉头孔,用于安装接杆
  • 具有更厚的背板,增强稳定性
  • 用于安装最大厚度为15.8 mm的Ø25.4 mm光学元件,SM1单卡环固定

LBTEK提供的六轴光学调整架,带SM1内螺纹孔,和一个SM1R卡环,可安装最大厚度为15.8 mm的Ø25.4 mm的光学元件,可实现六个轴(XYZ平移,俯仰、偏转和360°旋转)调节,六轴都可锁紧。AMM6-1A带3个M6X025-38.2KLB和2个M5X025-30KL的精密调节螺纹副,螺纹衬套带锁紧结构,360°旋转可锁定,其锁紧螺钉可用2.0 mm和1.5 mm六角扳手锁定。购买LBTEK 六轴光学调整架赠送1个2.0 mm六角扳手、1个1.5 mm内六角扳手,2个M4圆柱头内六角螺钉。

六轴光学调整架常和AMM6P配合使用安装棱镜
产品型号 适用光学元件直径 安装光学元件最大厚度 对比 文件 单价 发货日期 购物车
AMM6-1Anew Ø25.4 mm 15.8 mm
¥1498 3周
加入购物车
棱镜安装平台
  • 可安装于AMM6-1A旋转环上
  • 安装平台尺寸42.0 mmx12.7 mm
  • 调节最大范围6 mm

LBTEK提供的LBTEK棱镜安装平台,安装平台尺寸 42.0 mm×12.7 mm,可以安装到AMM6-1A六轴光学调整架的旋转环上。安装平台通过2个附带的M3圆头内六角螺钉(附送2.0mm六角扳手)安装,平台上的两个M3连接螺钉用腰形孔的可调节长度为6 mm,安装平台使得光学元件能定位到旋转轴上。安装平台有4个M4的螺纹孔,且平台附带有CA-1高度可调压臂,可通过附送2.0 mm六角扳手安装调节。

棱镜安装平台安装到AMM6-1A六轴光学调整架使用
产品型号 安装平台尺寸 对比 文件 单价 发货日期 购物车
AMM6Pnew 42.0 mm×12.7 mm
¥256 3周
加入购物车
