锥透镜通常也被称为旋转对称棱镜，是由一个圆锥面和一个平面组成的透镜。锥透镜常用来生成贝塞尔强度分布的光束或环形光束。将准直光束变为环形光束时，锥透镜的平面应面向准直光源。LBTEK 选择用紫外熔融石英制作锥透镜，紫外熔融石英适用于多种紫外线、可见光和近红外，它折射率低、热膨胀系数低、硬度高，适用于恶劣的工作环境。LBTEK提供的锥透镜未镀膜，有0.5°、1°、2°、5°四种不同夹角(α)的锥透镜可选。我们的锥透镜均精细加工，严格管控质量，保证LBTEK以合理的价格为用户提供高质量的透镜产品，LBTEK 提供锥透镜定制服务，如有特殊需求请联系LBTEK 技术支持。
|

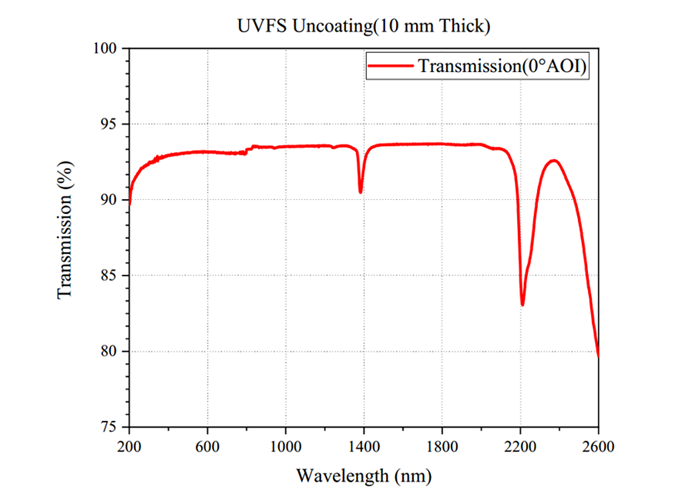

光学元件材质
紫外熔融石英 |
顶点圆直径
<0.5 mm |
|
通光孔径
>90% CA |
直径公差
+0.0/-0.1 mm |
|
表面光洁度（划痕/麻点）
40/20 |
表面粗糙度
< 6 Å |
|
厚度公差
±0.1 mm |
|

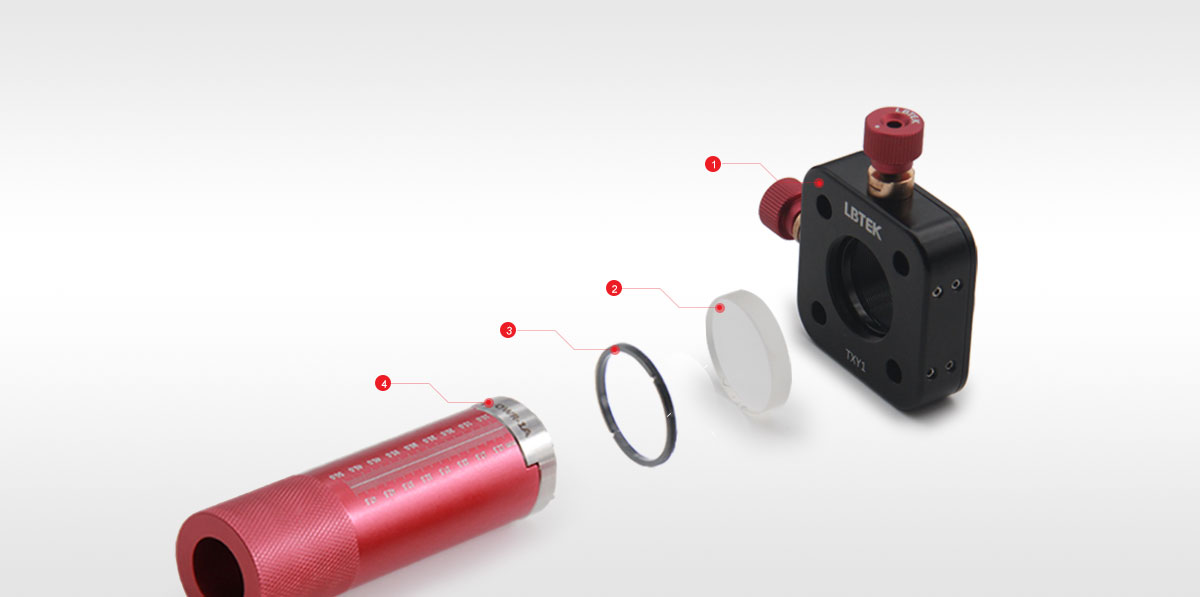

LBTEKØ25.4 mm锥透镜可以使用卡环直接固定在同轴系统XY位移调整架 |
①同轴系统XY位移调整架TXY1×1 |
②Ø25.4 mm锥透镜CL20650×1 |
③SM1卡环SM1R×1 |
④SM1卡环扳手OWR-1A×1 |
|

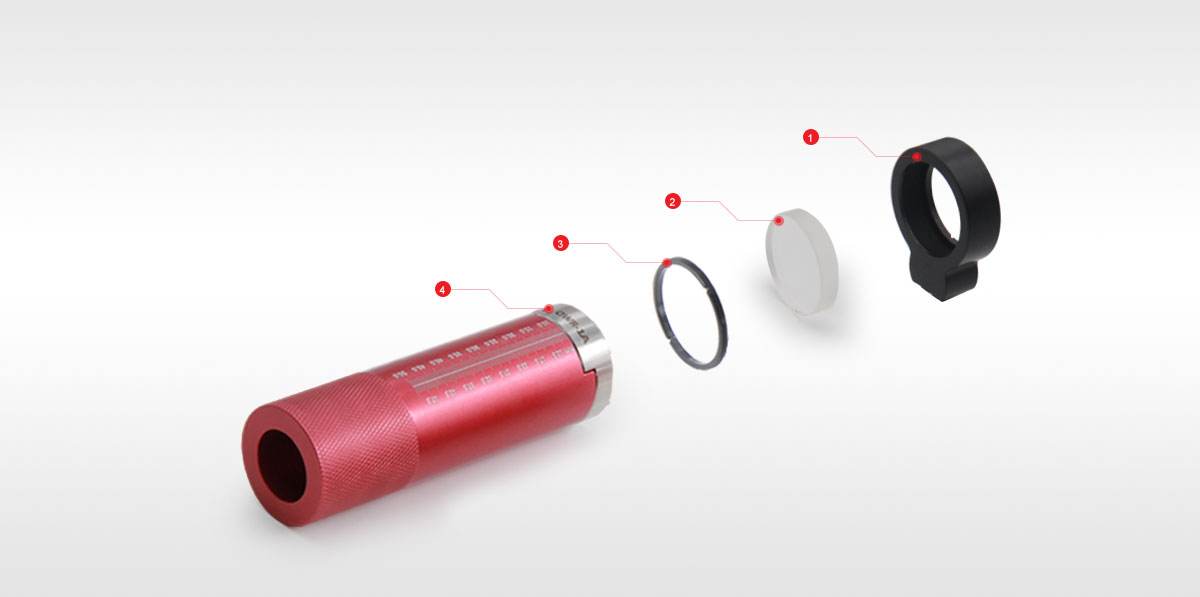

LBTEKØ25.4 mm锥透镜可以使用卡环直接固定在固定式透镜安装架 |
①固定式透镜安装架FLF1A×1 |
②Ø25.4 mm锥透镜CL20650×1 |
③SM1卡环SM1R×1 |
④SM1卡环扳手OWR-1A×1 |
锥透镜
一、定义
锥透镜是由一个圆锥面和一个平面组成的透镜。可以将准直光束变为环形光束，用于此应用时锥透镜的平面应面向准直光源。

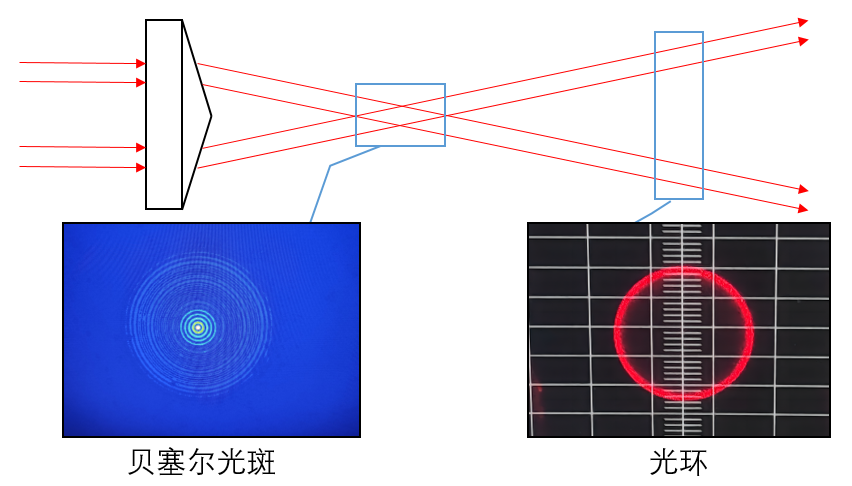

图1 锥透镜光路示意图。
二、特点
1、产生环形光束；
2、光环厚度保持恒定，且厚度为光斑直径的一半；
3、光环直径随透镜与像的距离增大而增大。
三、说明
锥透镜常用来生成贝塞尔强度分布的光束或环形光束。高斯光束从平面入射，通过锥透镜就可以生成与贝塞尔分布非常相似的光束。环形光束的直径随距离增加而增加，但光线没有发散，因此环的厚度保持不变，环的厚度是入射激光束直径的一半。这种类型的光束可用于激光钻孔应用。使用一对锥透镜时还可用于调节焦斑尺寸及焦深。LBTEK选择用紫外熔融石英制作锥透镜，紫外熔融石英适用于多种波段，它的折射率低、热膨胀系数低、硬度高，适用于恶劣的工作环境。LBTEK提供锥透镜定制服务，如有特殊需求请联系LBTEK技术支持。
经过LBTEK锥透镜生成的光环，对比度高，近距离与远距离光环厚度一致。如下图分别是近距离产生的光环与距离2米后的光环宽度对比。
图2 近距离产生的光环与距离2米后的光环宽度对比
贝塞尔光束是无衍射的同心环状光束，其每个同心环具都有与中心环相同的能量，从技术上在实际实验中是无法生成贝塞尔光束的。但是我们可以让高斯光束通过锥透镜，生成近似贝塞尔分布光束。
贝塞尔光束具有自修复性的特点，在无衍射区内有未知障碍物阻碍光的前进方向，光不会改变方向，而是沿着原来的光路继续前进。其第二个特点是成丝特点，普通的聚焦镜其聚焦光斑的焦深基本为零，而贝塞尔光束形成的聚焦光斑会有一定的焦深，这样利于大深径的微孔加工，可以得到几乎零锥度的微孔。经过LBTEK锥透镜可以形成很好的近似贝塞尔分布光束，下图是贝塞尔光斑图。

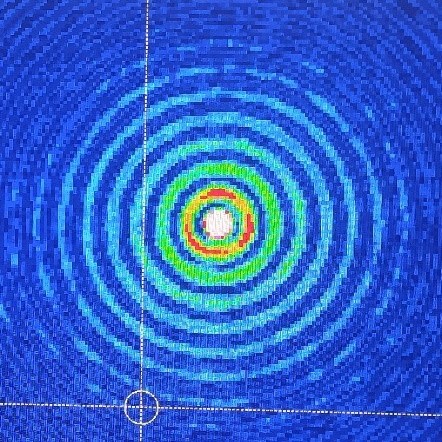

图3 经过LBTEK锥透镜产生的贝塞尔光斑
LBTEK 提供的锥透镜的基片材料为紫外熔融石英，由一个圆锥面和一个平面组成，可将入射准直光束变为环形光束。我们有0.5°、1°、2°、5°四种不同夹角（α）的锥透镜可选，每款透镜的边缘画有箭头，箭头指向锥面。
