45°分束补偿片

  • 参数规格

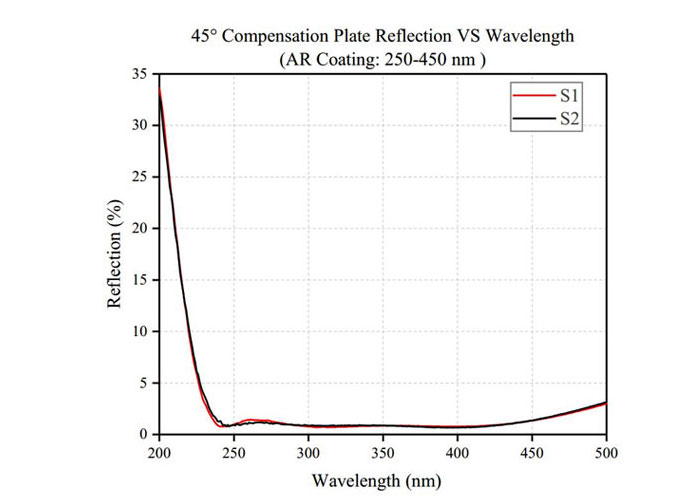

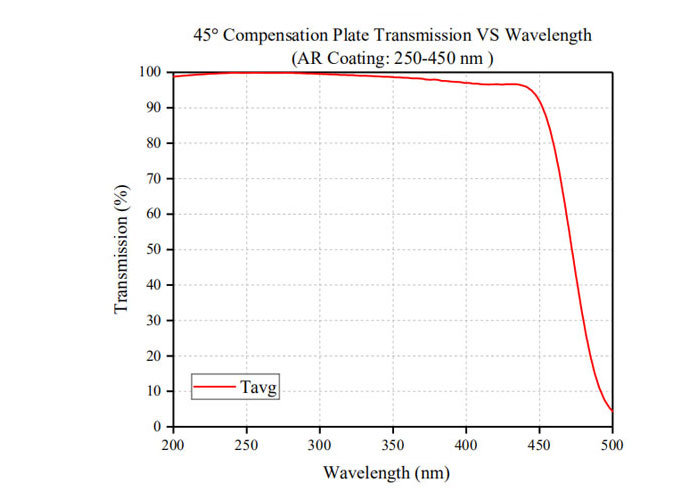

  • 曲线
  • 技术说明
  • 组装
  • 反馈
产品说明
  • 用于补偿光学元件的非零厚度引起的光束相位差
  • 紫外熔融石英基底,适用于250 nm-450 nm波段
  • 最佳入射角度45°,常用于高精度要求的光干涉应用
  • 圆形(带楔角)与矩形(不带楔角)两种规格可选

     LBTEK 45°分束补偿片是一种用于补偿光束间相位差的光学窗口,常与具有相同基底材料及厚度的分束镜配合使用;可使各光束通过相同厚度的基底材料,减少各分路光束间的相位差,从而获得更好的实验结果。对应不同波段,补偿片的基底材料往往都具有低折射率、高均匀性、低膨胀系数等特点。LBTEK目前可提供适用波段范围为250 nm-450 nm的紫外熔融石英基底45°分束补偿片,并提供圆形(一英寸)及矩形(25 mm×36 mm)两种尺寸规格可选。LBTEK提供的45°分束补偿片性能优良,能更高效的帮助客户消除各光束间的相位差,LBTEK还提供多种定制服务,包括定制不同材料、适用波长及不同尺寸厚度等指标,具体定制需求,请联系LBTEK技术支持。

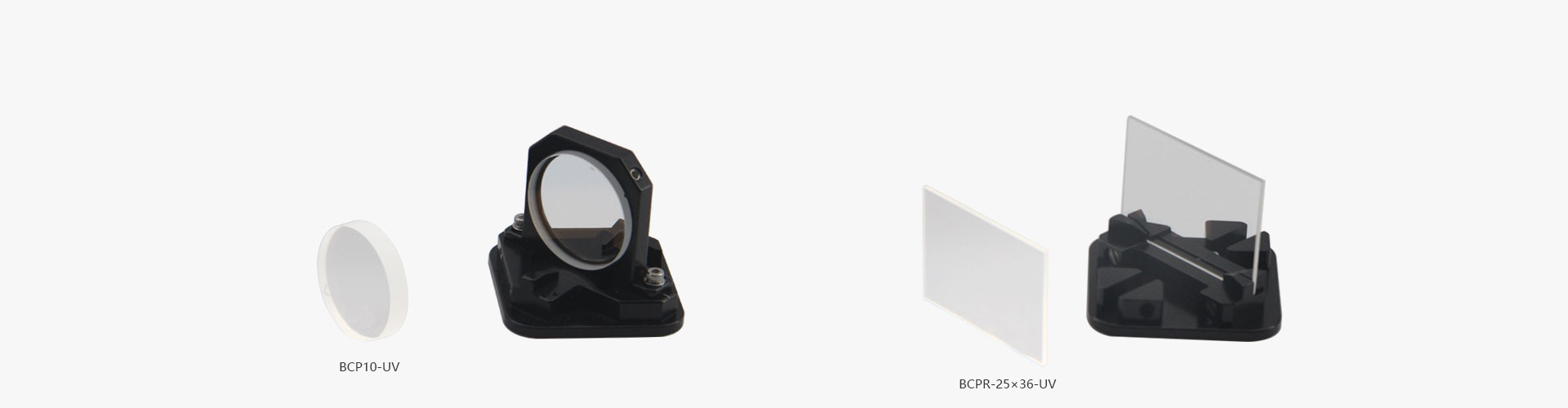

示意图
通用参数
光学元件材质
紫外熔融石英
通光孔径
>90%CA
增透膜反射率
Ravg<1.0%@250 nm-450 nm ,45°AOI
透射波前差(通光面)
λ/10@632.8 nm
磨边尺寸
0.2 mm-0.4 mm,45°

45° 分束补偿片

一、定义

45°分束补偿片是一种用于补偿光束间相位差的光学窗口,常与具有相同基底材料及厚度的分束镜配合使用;可使各光束通过相同厚度的基底材料,减少各分路光束间的相位差,从而获得更好的实验结果。对应不同波段,补偿片的基底材料往往都具有低折射率、高均匀性、低膨胀系数等特点。

二、特点

    1.补偿各分路光束因通过的基底材料厚度不同而引起的相位差。

    2.最佳入射角为45°,适用于干涉仪应用。

    3.圆形补偿片后表面存在30 arcmin楔角,有利于减少重影。

    4.不同材料、尺寸可定制。

三、说明

在某些需要用到光束的分束、合束等结构的光路中(如一般的干涉仪系统),光路设计者们往往希望在同一入射光经过不同光学件反射、透射之后,各分路光束间的相位差最终仍可以保持一致,以便取得更好的实验结果。而在实际的光路搭建中,各光学件存在一定的基底厚度,即使通过设计使各光路的空间长度保持一致,透射光与反射光仍会通过不同厚度的基底材料,这部分不同厚度的基底材料会引入不同的光程差,最终使合束端(或接收端)的各光束存在一定的相位差,从而影响实验结果。

LBTEK所提供的45°分束补偿片是一种光学窗口,可用于补偿因各光束通过不同基底厚度而产生的相位差。与传统窗口片的0°入射角设计不同,45°分束补偿片的最佳入射角设计为45°,因此一般与分束镜配合使用。LBTEK 45°分束补偿片采用紫外熔融石英基底,与N-BK7材料相比,紫外熔融石英更加适合更深的紫外波段或更高透过率要求的应用,并且,紫外熔融石英在给定波长下具有更低的折射率、更高的均匀性及更低的膨胀系数,能够进一步减少对原光路的影响。补偿片前后表面均镀有宽带介质增透膜,可将整体反射率降低至2%~1%及以下。圆形45°分束补偿片后表面的45°楔角(30 arcmin)设计可以更好的消除因反射产生的重影,适用于对重影更加敏感的系统;矩形45°分束补偿片厚度更薄(1.0 mm),适用于更加紧凑的光学系统。

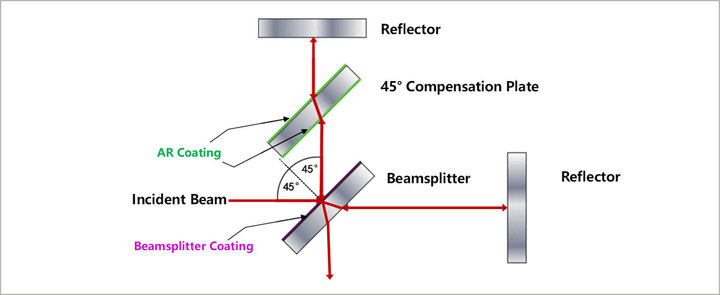

1. 45°分束补偿片在干涉系统中的应用

     LBTEK目前可提供适用波段范围为250 nm-450 nm的紫外熔融石英基底45°分束补偿片,并提供圆形(一英寸)及矩形(25 mm×36 mm)两种尺寸规格可选。LBTEK提供的45°分束补偿片性能优良,能更高效的帮助客户消除各光束间的相位差,LBTEK还提供多种定制服务,包括定制不同材料、适用波长及不同尺寸厚度等指标,具体定制需求,请联系LBTEK技术支持。

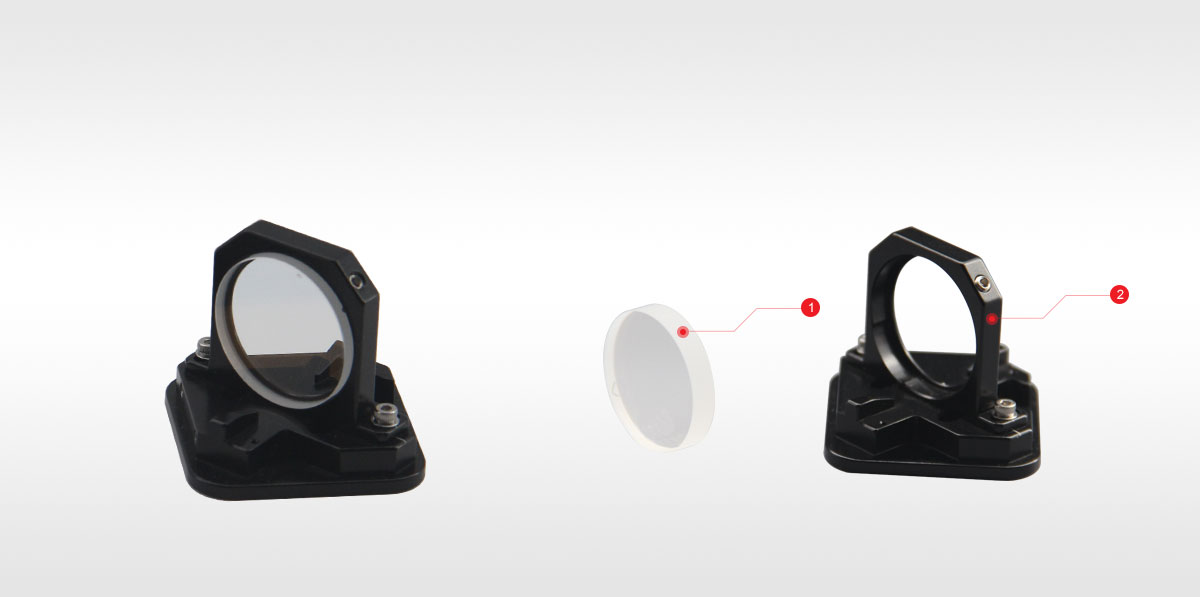

LBTEK 45°分束补偿片的组装图

①  45°分束补偿片BCP10-UV×1

②  圆形平片安装座CM-3B3C×1

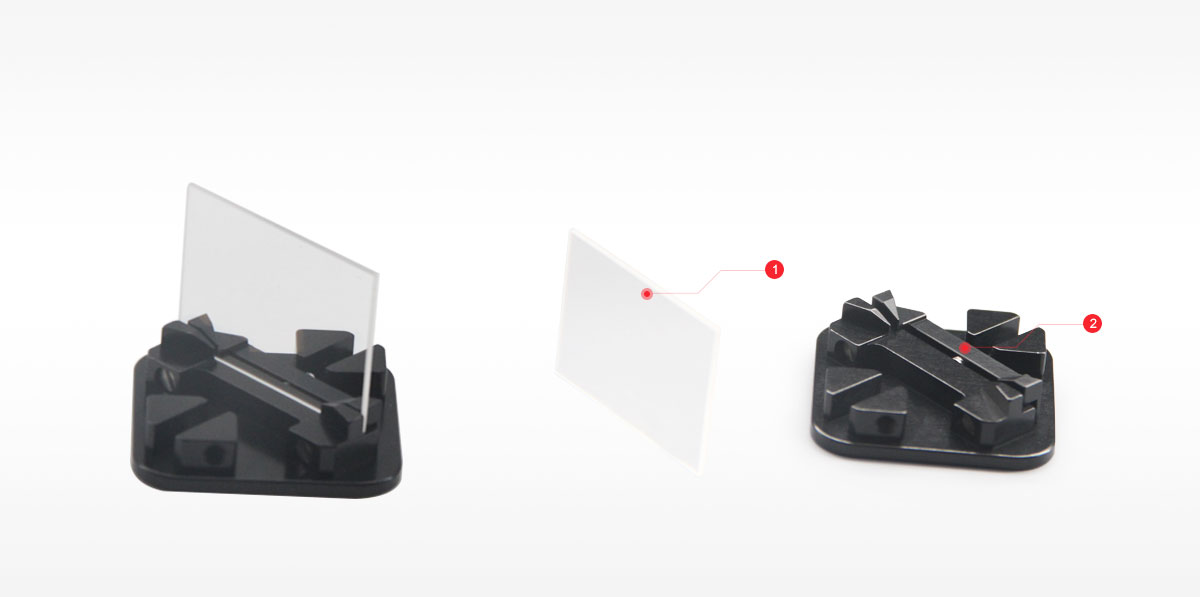

LBTEK 45°分束补偿片的组装图

①  45°分束补偿片BCPR-25×36-UV×1

②  矩形平片安装座CM-3B4C×1

姓名
手机
单位
邮箱
联系我
反馈产品
反馈类型
{{item.type_name}}
反馈内容
提 交
历史反馈
{{item.user_name}}发布于{{item.create_time}}
{{item.question_content}}
45°分束补偿片,增透膜,圆形
  • 补偿各分路光束因通过不同厚度光学元件基底产生的相位差
  • 常用于高精度的干涉类应用,与分束镜配合使用
  • 后表面30 arcmin楔角设计,减少重影

LBTEK所提供的45°分束补偿片是一种光学窗口,可用于补偿光束通过不同基底厚度而产生的相位差。与传统窗口片的0°入射角设计不同,分束补偿片的最佳入射角设计为45°,因此一般与分束镜配合使用。

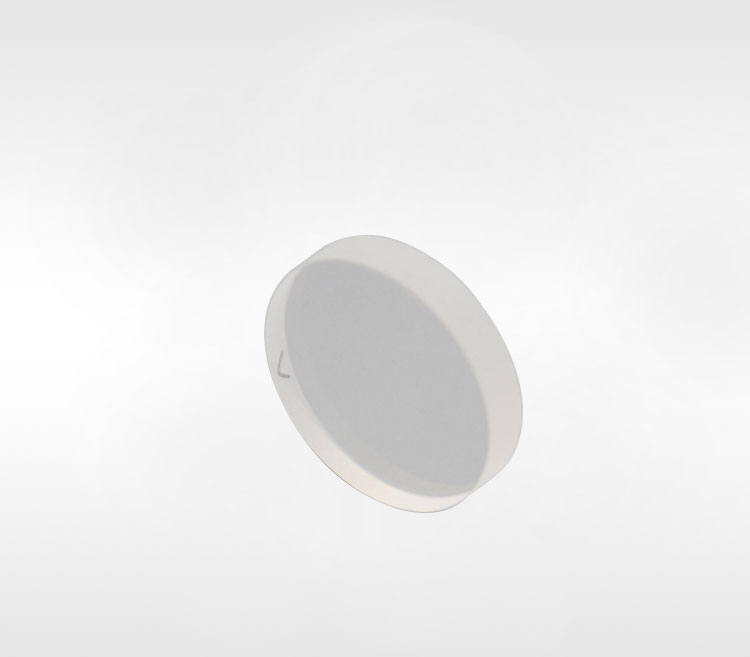

LBTEK 45°分束补偿片安装在圆形平片安装座中
产品型号 工作波长 直径 厚度 对比 单价 发货日期 购物车
BCP10-UV 250 nm-450 nm 25.4 mm 5.0 mm
¥744

当天

加入购物车
BCP05-633-SP 633 nm 12.7 mm 3.0 mm
¥724

当天

加入购物车

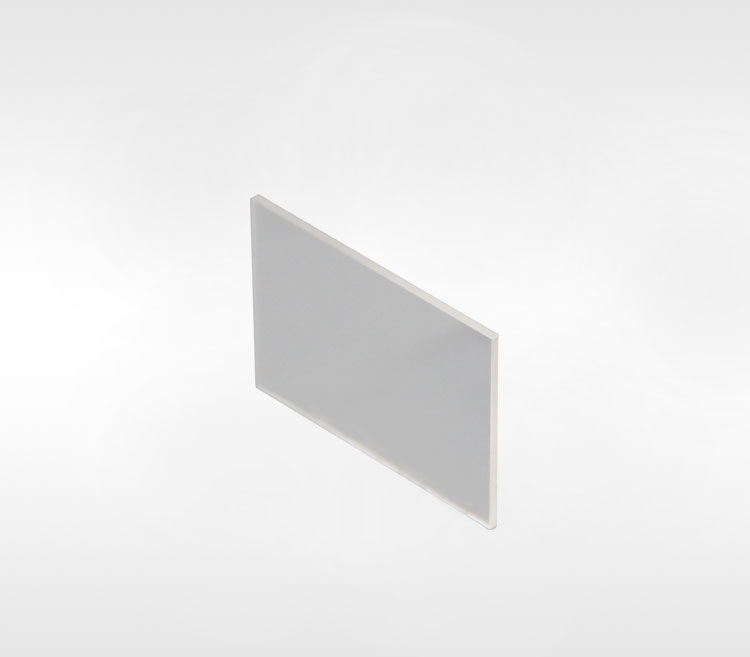

45°分束补偿片,增透膜,矩形
  • 补偿各分路光束因通过不同厚度光学元件基底产生的相位差
  • 常用于高精度的干涉类应用,与分束镜配合使用
  • 前后表面平行,厚度1.0 mm,更适合紧凑光路

LBTEK 所提供的45°分束补偿片是一种光学窗口,可用于补偿光束通过不同基底厚度而产生的相位差。与传统窗口片的0°入射角设计不同,分束补偿片的最佳入射角设计为45°,因此一般与分束镜配合使用。

LBTEK 45°分束补偿片安装在固定式夹持安装座中
产品型号 工作波长 尺寸 厚度 对比 单价 发货日期 购物车
BCPR-25×36-UV 250 nm-450 nm 25.0 mm×36.0 mm 1.0 mm
¥860

当天

加入购物车
