LBTEK反射型中性密度滤光片采用N-BK7基底,表面镀铬镍铁合金,光密度 (OD) 0.2-4.0范围内可选,尺寸为Ø12.7 mm、Ø25.4 mm。LBTKE衰减片可以安装在螺纹套筒上或同轴安装板上,应用在同轴系统中,也可以安装于自由空间中。LBTEK还可提供其他特殊尺寸、光密度值衰减片定制服务,如有需求请联系技术支持。
基片材质
N-BK7 |
平面平整度(@633 nm)
λ/2 |
通光孔径
>90% CA |
表面平行度
< 30 arcsec |
表面光洁度(划痕/麻点)
40/20 |
OD(avg)
0.2-4.0 |
工作波长
350 nm-1100 nm |
直径公差
0.00/-0.25 mm |
厚度
2 mm |
厚度公差
±0.3 mm |

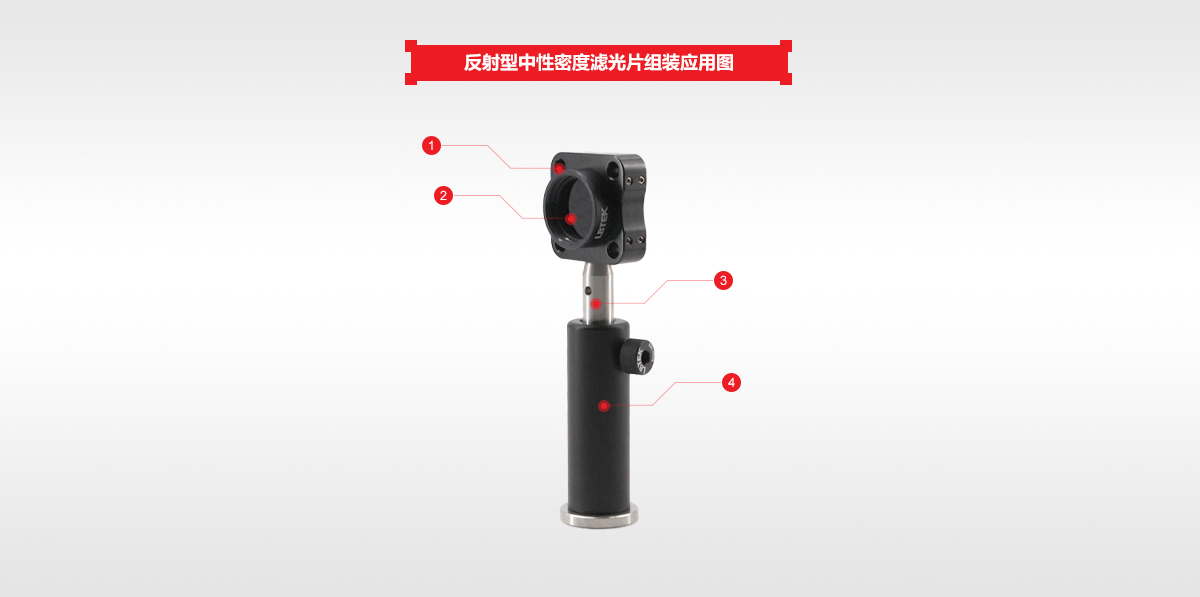

LBTEK 反射型中性密度滤光片组装应用图 |
① 16 mm同轴安装板CP1605×1 | ② 带安装反射型中性密度滤光片MNDFR05-40×1 |
① 30 mm同轴安装板OPM-12.5AS×1 | ② 带安装反射型中性密度滤光片MNDFR10-40×1 | |
③ Ø12.7 mm不锈钢光学接杆OP-75×1 | ④ 底座式Ø12.7 mm接杆支架PH-75B×1 |

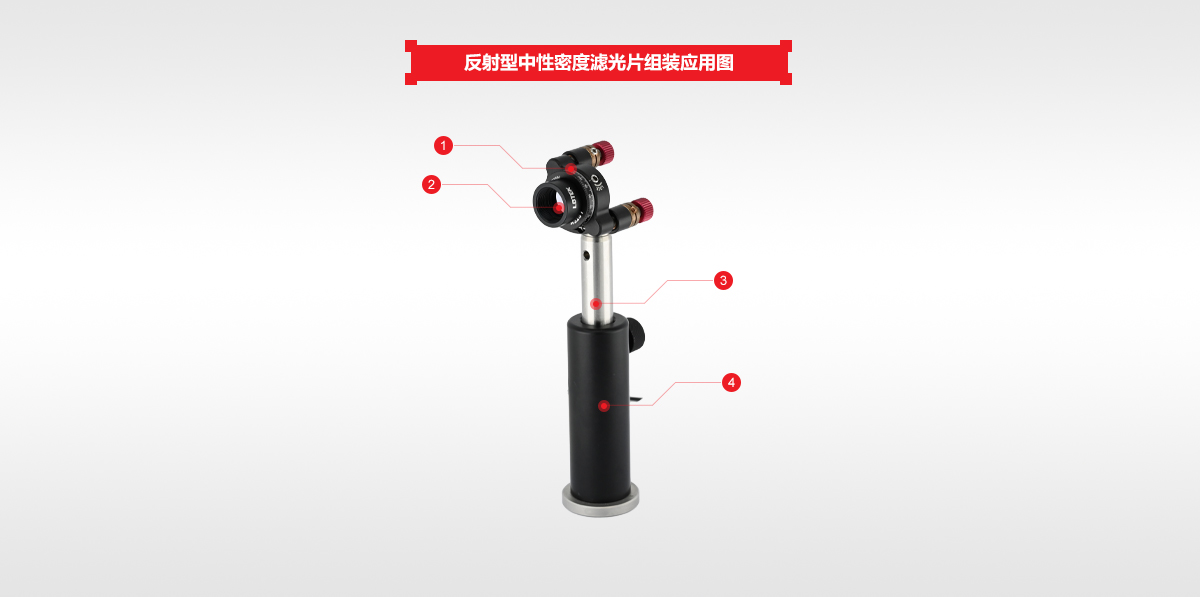

LBTEK 反射型中性密度滤光片组装应用图 | ① 旋转调整架AMMR-05A×1 | ② 带安装反射型中性密度滤光片MNDFR05-40×1 |
① 旋转调整架AMMR-1A×1 | ② 带安装反射型中性密度滤光片MNDFR10-40×1 | |
③ Ø12.7 mm不锈钢光学接杆OP-75×1 | ④ 底座式Ø12.7 mm接杆支架PH-75B×1 |

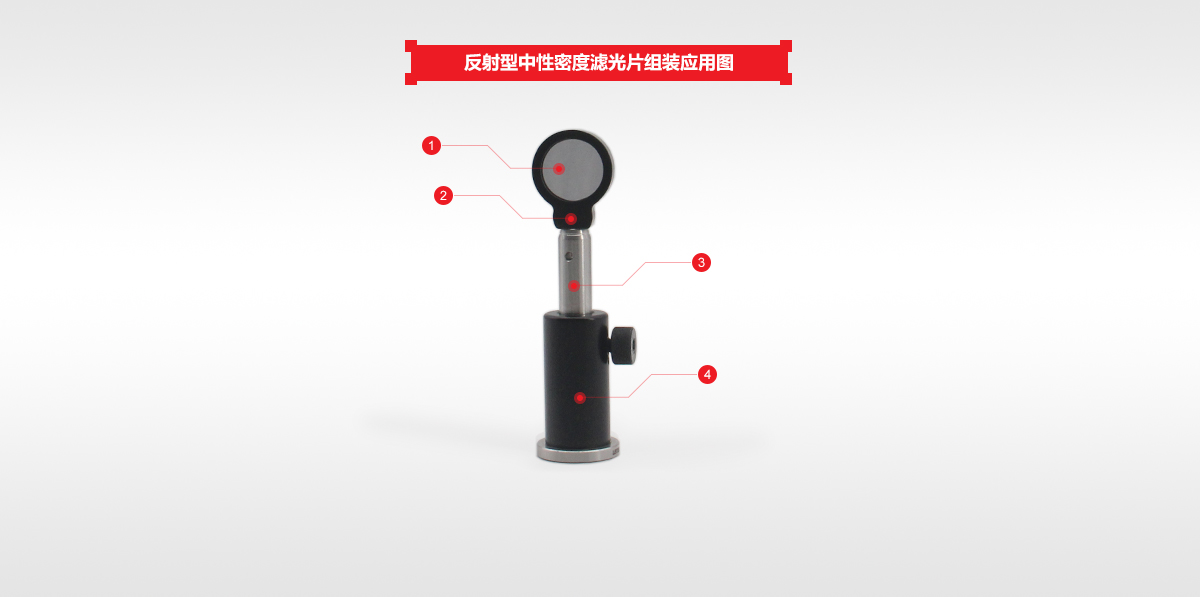

LBTEK 反射型中性密度滤光片组装应用图 |
① 反射型中性密度滤光片NDFR05-04×1 | ② 固定式透镜安装架FLF05A×1 |
① 反射型中性密度滤光片NDFR10-04×1 | ② 固定式透镜安装架FLF1A×1 | |
③ Ø12.7 mm不锈钢光学接杆OP-75×1 | ④ 底座式Ø12.7 mm接杆支架PH-75B×1 |
中性密度滤光片

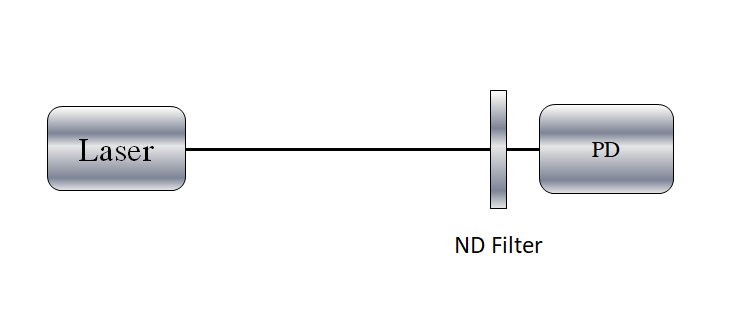

一、光谱透射率(Transmission)
从物体透过与入射的光通量或光强的比值,按百分比形式,用符号T(λ)表示。
二、光密度(Optical density,OD)
光谱透射率的负对数表示形式,用符号OD(λ)表示。光密度OD(λ)与透射率T(λ)存在如下关系:
OD(λ)=-log10[T(λ)]
T(λ)=10-OD(λ)
其中,T(λ)是一个介于0和1之间的值。选择光密度值高的ND滤光片,可以为入射光提供低的透射率和高的反射率。例如,如果OD为3的滤光片导致透射率为0.001,则意味着滤光片将光束衰减到入射光功率的0.1%。
三、衰减量(Attenuation)
光谱透射率的分贝(dB)表示形式,用于表征物体对光量的衰减能力,用A(λ)表示。衰减量A(λ)与透射率T(λ)之间存在如下关系:
A(λ)=-10log10[T(λ)]
衰减量A(λ)与光密度OD(λ)之间存在如下关系:
A(λ)=10OD(λ)
例如,衰减量A(λ)为20 dB,则光密度OD(λ)为2,透射率为0.01,则意味着滤光片将光束衰减到入射光功率的1%。
对应参数 |
LBTEK中性密度滤光片产品型号表 |
|||||
透射率(T) |
光密度(OD) |
衰减量(A) |
吸收型 (400 nm-650 nm) |
反射型 (350 nm-1100 nm) |
连续型 (240 nm-1200 nm) |
阶跃型 (240 nm-1200 nm) |
79% |
0.1 |
1 dB |
|
|
NDFR-25C-2 NDFR-25C-4 NDFR-50C-2 NDFR-50C-4 NDFR-100C-2 NDFR-100C-4 |
NDFR-50S-1 NDFR-100S-4 |
63% |
0.2 |
2 dB |
|
NDFR10-02 |
NDFR-50S-1 NDFR-50S-3 NDFR-100S-4 |
|
50% |
0.3 |
3 dB |
NDFA10-03 |
NDFR10-03 |
NDFR-50S-1 NDFR-100S-4 |
|
40% |
0.4 |
4 dB |
|
NDFR10-04 |
NDFR-50S-1 NDFR-50S-3 NDFR-100S-4 |
|
32% |
0.5 |
5 dB |
NDFA10-05 |
NDFR10-05 |
NDFR-50S-1 NDFR-100S-4 |
|
25% |
0.6 |
6 dB |
|
|
NDFR-50S-1 NDFR-50S-3 |
|
16% |
0.8 |
8 dB |
|
|
NDFR-50S-3 |
|
10% |
1.0 |
10 dB |
NDFA10-10 |
NDFR10-10 |
NDFR-50S-1 NDFR-50S-3 NDFR-100S-4 |
|
1% |
2.0 |
20 dB |
NDFA10-20 |
NDFR10-20 |
NDFR-50S-3 NDFR-100S-4 |
|
0.1% |
3.0 |
30 dB |
NDFA10-30 |
NDFR10-30 |
|
NDFR-50S-3 NDFR-100S-4 |
0.01% |
4.0 |
40 dB |
NDFA10-40 |
NDFR10-40 |
|
NDFR-100S-4 |
0.001% |
5.0 |
50 dB |
NDFA10-50 |
|
|
|
0.0001% |
6.0 |
60 dB |
NDFA10-60 |
|
|
|
0.00001% |
7.0 |
70 dB |
NDFA10-70 |
|
|
|
0.000001% |
8.0 |
80 dB |
NDFA10-80 |
|
|
|

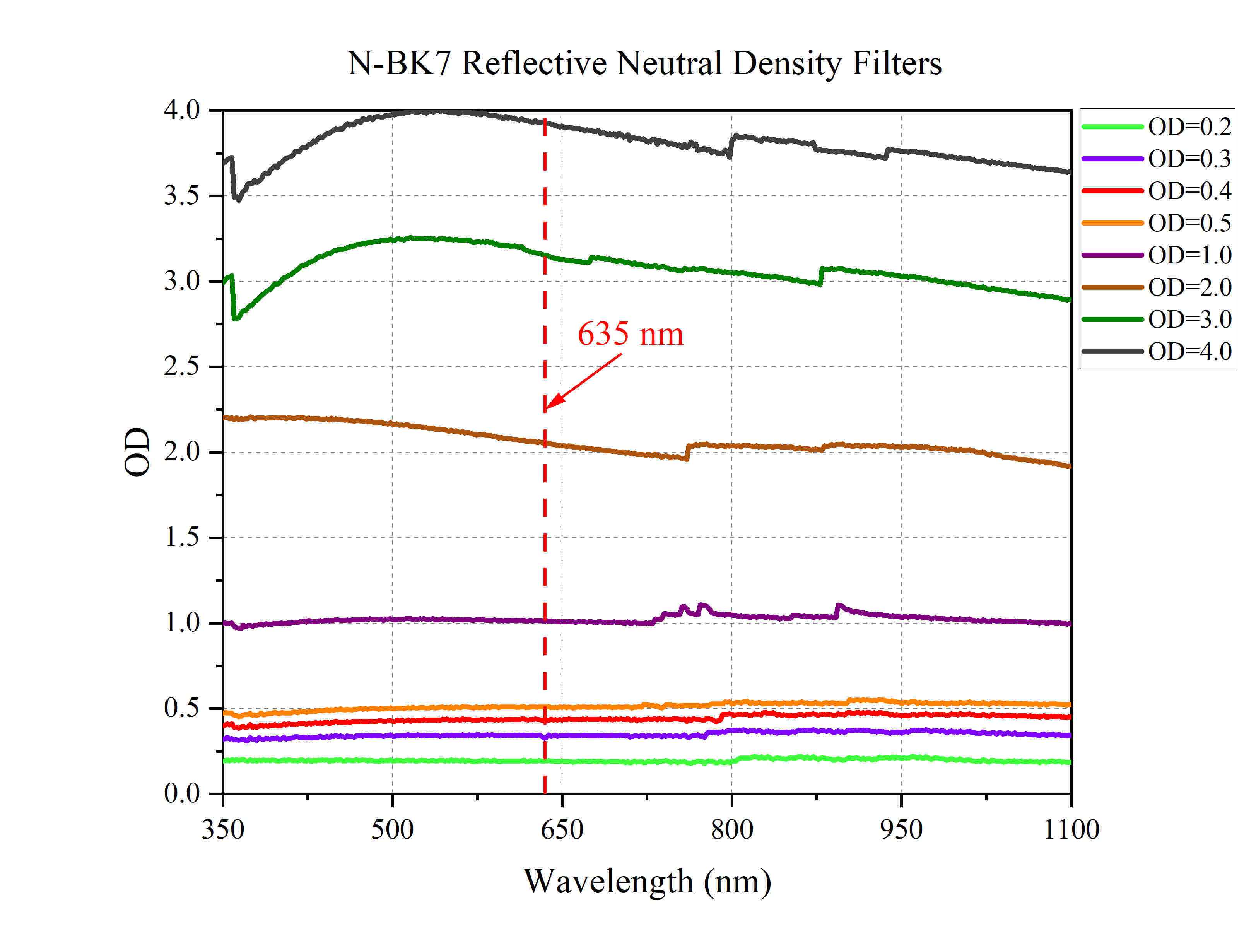

LBTEK反射型中性密度衰减片的光密度 (OD)为0.2-4.0,尺寸为Ø12.7 mm和Ø25.4 mm。通过在N-BK7基底上镀铬镍铁合金(单面),从而实现在350 nm-1100 nm范围内有平稳的OD值曲线。尽管属于反射型中性密度滤光片,但铬镍铁合金膜仍会吸收部分入射光。为保证得到最佳的性能,建议入射光从镀铬镍铁合金膜的一侧入射。同时这种无保护层的金属膜要注意防止接触,接触则可能刮坏无保护表面,清洁时建议使用气吹。MNDFR系列反射型中性密度衰减片都预安装在可拆卸的标准透镜套筒中,表面刻有产品型号、工作波长和OD值等参数,方便用户快速识别。
LBTEK反射型中性密度滤光片的光密度 (OD)为0.2-4.0,尺寸为Ø12.7 mm和Ø25.4 mm。通过在N-BK7基底上镀铬镍铁合金(单面),从而实现在350 nm-1100 nm范围内有平稳的OD值曲线。尽管属于反射型中性密度滤光片,但铬镍铁合金膜仍会吸收部分入射光。为保证得到最佳的性能,建议入射光从镀铬镍铁合金膜的一侧入射。同时这种无保护层的金属膜要注意防止接触,接触则可能刮坏无保护表面,清洁时建议使用气吹。
