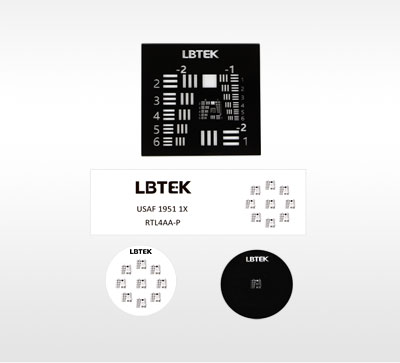

USAF 1951分辨率测试靶

  • 参数规格
  • 技术说明
  • 组装

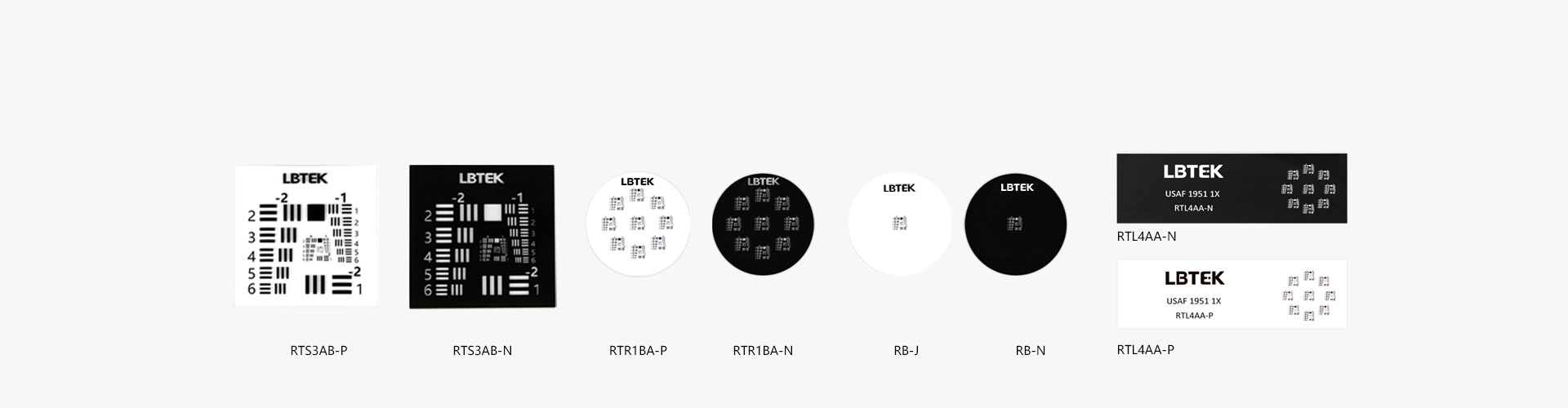

产品说明
  • 光学元件材质:钠钙玻璃
  • 三条线为一集合,使伪分辨率最小化
  • 常用于测试成像系统分辨率

     LBTEK USAF 1951分辨率测试靶是在钠钙玻璃上镀低反射铬膜制作而成,包含2至7六组图案,每组图案由6组元素组成,每组元素含有三条水平线和三条竖直线,有效降低了伪分辨率的发生概率。LBTEK提供正负USAF 1951分辨率测试靶,正分辨率测试靶在基底上镀铬图案,适用于前照和一般应用;负分辨率测试靶在基底上镀铬使图案部分透光,适用于背照和高亮照明。该测试靶的详细介绍见技术说明标签页。LBTEK提供分辨率测试靶的定制服务,如有其它需求,请联系LBTEK技术支持。

示意图
通用参数
光学元件材质
钠钙玻璃
直径
Ø25.4 mm
直径公差
+0.0/-0.1 mm
厚度
1.0 mm
厚度公差
±0.1 mm
表面平整度
±0.5 μm
线距公差
±1.0 μm
线宽公差
±0.5 μm

USAF 1951分辨率测试靶

         光学成像系统的分辨本领指该系统能否分开两个靠近的点或物体细节的能力,通常以每毫米可以识别的线对数(lp/mm)来表示光学成像系统分辨率的大小。线对由一条黑线和一条白线组成,光学成像系统能分辨的每毫米线对数越多,分辨能力越好,分辨率越大。如图1所示为光学成像系统最大分辨率示意图,上边线对的线宽和线距较小,成像系统无法分辨;下边线对的线宽和线距有所增加,成像系统正好分辨,该线对对应的每毫米线对数即为成像系统的最大分辨率。

1 光学成像系统最大分辨率示意图

         LBTEK USAF 1951分辨率测试靶包含6组线距与线宽相等的线对集,每组线对包含6个不同的元素(水平线对和垂直线对)。如图2所示为USAF 1951分辨率测试靶部分线对在显微镜下的图片,该测试靶采用3条线一个集合,有效减小了伪分辨率发生的概率。伪分辨率是指线对集通过成像光学系统成像后,像太模糊重叠部分形成了更清晰的线,线的条数减少,从而影响对成像系统分辨率的判断。

2 USAF 1951分辨率测试靶部分线对在显微镜下的图片

         2中面积最大的数字“4”代表该组的组号,该组包含16六种不同的线对集,USAF 1951分辨率测试靶的十组线对的分辨率如表1所示。该表数据可下式计算得出。

\[ 分辨率=2^{组号+(元素号-1)/6} \]

1 USAF 1951分辨率测试靶的十组线对的分辨率(lp/mm)

  组号 -2 -1 0 1 2 3 4 5 6 7
元素号
1 0.25 0.5 1 2 4 8 16 32 64 128
2 0.2806 0.5612 1.1225 2.2449 4.4898 8.9797 17.9594 35.9188 71.8376 143.6751
3 0.315 0.63 1.2599 2.5198 5.0397 10.0794 20.1587 40.3175 80.6349 161.2699
4 0.3536 0.7071 1.4142 2.8284 5.6569 11.3137 22.6274 45.2548 90.5097 181.0193
5 0.3969 0.7937 1.5874 3.1748 6.3496 12.6992 25.3984 50.7968 101.5937 203.1873
6 0.4454 0.8909 1.7818 3.5636 7.1272 14.2544 28.5088 57.0175 114.035 228.0701

LBTEK USAF 1951分辨率测试靶分辨率测试靶常安装旋转调整架,可以连续旋转360°

① 30 mm同轴系统旋转调整架CRM-1AS×1

② USAF 1951分辨率测试靶RB-J×1

③ SM1卡环SM1R×1

④ 卡环扳手OWR-1A×1

USAF 1951分辨率测试靶,直径25.4 mm
  • 光学元件材质:钠钙玻璃
  • 直径25.4 mm USAF 1951分辨率测试靶
  • 三条线为一集合,使伪分辨率最小化
  • 提供正测试靶和负测试靶

LBTEK提供直径25.4 mm的正负USAF 1951分辨率测试靶,两款分辨率测试靶均包含2至7六组图案,正分辨率测试靶在基底上镀铬图案,适用于前照和一般应用;负分辨率测试靶在基底上镀铬使图案部分透光,适用于背照和高亮照明。如有其它定制需求,请联系技术支持。

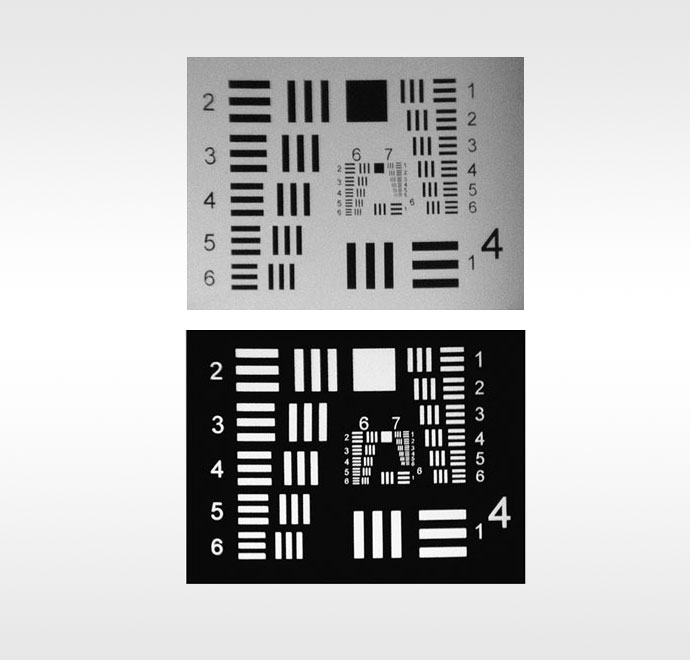

正分辨率靶(上)和负分辨率靶(下)的靶面
产品型号 镀膜 对比 单价 发货日期 购物车
RB-J 铬(测试图案镀膜)
¥750 当天
加入购物车
RB-N 铬(测试图案透光,其余部分镀膜)
¥750 当天
加入购物车
