铝型材导轨及配件

  • 参数规格
  • 反馈
产品说明
  • 25 mm矩形铝型材导轨槽可配合安装机械件
  • 导轨配合配件构建紧凑结构

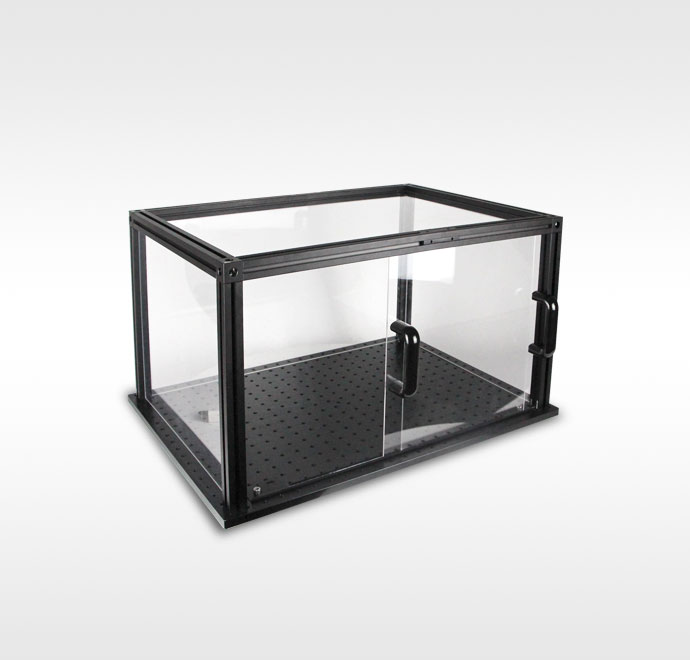

  • 配合构造立方可搭建基础罩壳
  • 黑色硬质板可阻挡不必要的光
  • 导轨连接件可将铝型材导轨进行加长
  • 可将其他基础产品与铝型材用螺母配合装入铝型材导轨中

     LBTEK提供的 25 mm铝型材导轨可构建三维立体紧凑结构。其四面均带导轨,可配合相关型材配件与机械件组合安装,实现机械件在导轨上的滑动。配合构造立方可搭建基础罩壳;黑色硬质板可以嵌入用TC-1B搭建的罩壳系统中,从而阻挡不必要的光;导轨连接件用于将已有的铝型材导轨进行加长;铝型材用螺母可以配合其他基础产品将其装入铝型材导轨中,从而实现在导轨中的平移及锁紧。

演示视频
姓名
手机
单位
邮箱
联系我
反馈产品
反馈类型
{{item.type_name}}
反馈内容
提 交
历史反馈
{{item.user_name}}发布于{{item.create_time}}
{{item.question_content}}

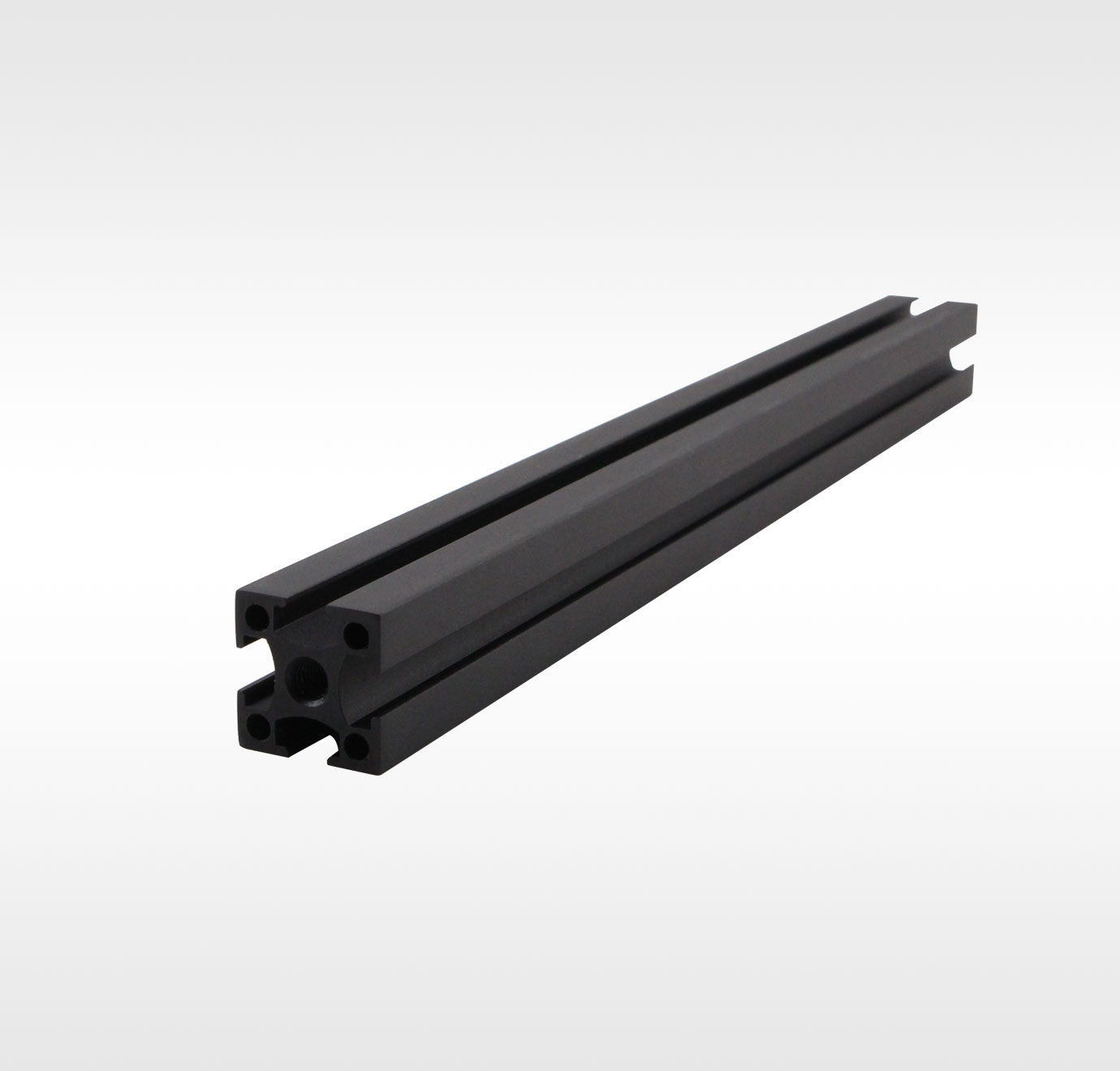

25 mm铝型材导轨
  • 材质:6063-T5铝合金
  • 中心M6螺纹孔
  • 可配合安装机械件及搭建罩壳
  • 长度范围:225 mm~600 mm

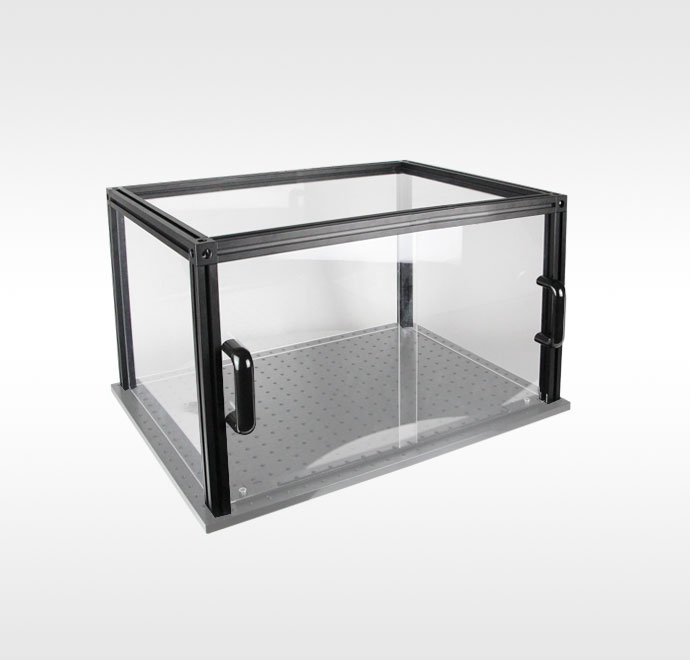

LBTEK提供的 25 mm铝型材导轨可构建三维立体紧凑结构。四面均带导轨,可配合相关型材配件与机械件组合安装,并实现机械件在导轨上的滑动,例如使用矩形螺母将带有M6或者M4通孔的机械件装入导轨上。另外,还可以与黑色纸板、面包板及型材配件组装成罩壳将光学系统包围。

25 mm铝型材导轨侧面
产品型号 截面尺寸 长度 对比 单价 发货日期 购物车
AP25L225 25 mm×25 mm 225 mm
¥112 当天
加入购物车
AP25L300 25 mm×25 mm 300 mm
¥118 当天
加入购物车
AP25L375 25 mm×25 mm 375 mm
¥142 当天
加入购物车
AP25L450 25 mm×25 mm 450 mm
¥165 当天
加入购物车
AP25L500 25 mm×25 mm 500 mm
¥181 当天
加入购物车
AP25L600 25 mm×25 mm 600 mm
¥213 当天
加入购物车
构造立方
  • 材质:6061-T6铝合金
  • 尺寸25 mm×25 mm×25 mm
  • 可配合25 mm铝型材搭建基础罩壳
  • 三个侧面带有M6沉头孔
  • 一体式铝合金加工制作,具有出色的刚度

LBTEK铝制构造立方体由6061-T6铝合金加工而成,具有出色的刚度,特别适用于坚固性强的结构。侧面带3个M6沉头孔,通过附送的3个M6薄头螺钉最多可连接3个AP25LXXX铝型材,形成基础罩壳,其中TC-1B有带凹槽的角,可以将黑色硬质纸板嵌入搭建的罩壳组件中。

TC-1A(上)可构建基础罩壳,TC-1B(下)可嵌入黑色硬质纸板
产品型号 尺寸 结构设计 对比 单价 发货日期 购物车
TC-1A 25 mm×25 mm×25 mm
¥126 当天
加入购物车
TC-1B 25 mm×25 mm×25 mm 凹槽转角
¥143 4周
加入购物车
铝型材导轨连接块
  • 材质:6061-T6铝合金
  • 尺寸10.6 mm×63.5 mm×5.5 mm
  • 用于将铝型材导轨进行连接加长
  • 一包4根

LBTEK提供的铝型材导轨连接块可以稳定地将铝型材进行连接加长,形状适配AP25ALXXX铝型材。连接块使用M4紧定螺钉锁紧,适用2 mm六角扳手。

铝型材导轨连接块可将AP25ALXXX铝型材进行连接加长
产品型号 尺寸 数量 对比 单价 发货日期 购物车
AP25A 10.6 mm×63.5 mm×5.5 mm 4个
¥293 当天
加入购物车
铝型材用螺母
  • 配合铝型材实现各种组件的安装
  • 可在型材凹槽内自由滑动
  • 只能从型材端面装入和拆卸
  • M6螺纹通孔
  • 尺寸:10 mm×10 mm×5 mm

LBTEK提供的铝型材用螺母可实现铝型材及配件的安装,也可以将其它机械件安装在型材上,并可在型材凹槽内进行滑动及锁紧。只能从型材的端面进行装入和拆卸。建议使用前需要将改螺母初步固定于待安装机械件上再将其嵌入型材凹槽内。

方形螺母可实现铝型材及配件的安装
产品型号 尺寸 数量 螺纹规格 对比 单价 发货日期 购物车
AP25N1 10 mm×10 mm×3 mm 20个 M6
¥42 当天
加入购物车
黑色硬质遮光纸板
  • 遮挡不需要的光
  • 易于使用剪刀进行裁剪
  • 纸板厚度1.5 mm
  • 尺寸:A1

LBTEK提供的 遮光板重量轻能遮挡不需要的光,配合铝型材及其它配件可搭建封闭暗室,目前尺寸最大为A1,厚度1.5 mm,可通过剪刀对其进行裁剪,进而搭建合适罩壳,推荐以下两种搭建方式:
1.将裁剪后纸板嵌入铝型材中;
2.通过在裁剪后纸板边缘合适位置开槽孔,用M6螺钉和AP25N1螺母将纸板牢牢固定在型材上,使罩壳更加稳固,通常搭建大的罩壳(大于300 mm)时建议使用此种方式。

黑色硬质板嵌入铝型材导轨搭建的罩壳中阻挡不必要的光
产品型号 尺寸 数量 对比 单价 发货日期 购物车
BCA1 A1 5张
¥337 2周
加入购物车
铰链,用于铝型材
  • 可用于与铝型材配合使用,搭建可开合的罩壳
  • 附送螺丝和螺母
  • 可在铝型材槽内任意位置安装

LBTEK 提供的铰链用于将两根铝型材连接,并且连接后可以进行开合,从而搭建可以开合的罩壳。铰链装配时将螺母和螺钉松开一定间隙后,可从铝型材的一端装入,在槽内可以滑动至合适位置进行锁紧。

铰链配合铝型材导轨使用
产品型号 数量 对比 单价 发货日期 购物车
AP25H1new 2个
¥35 当天
加入购物车
直角支架
  • 主体材质6061-T6铝合金
  • 带安装孔槽
  • 用于加固铝型材导轨连接位置

LBTEK提供的直角转接板,带安装孔槽,由单一的铝块加工而成,具有很好精度以及刚度,主要用于加固铝型材导轨连接位置,也可做为小型直角转接板应用。购买直角转接板赠送2个M6圆柱头内六角螺钉。

直角支架用于加固铝型材框架连接位置
产品型号 安装孔 对比 单价 发货日期 购物车
AP25R1new 2个M6沉头槽
¥155 5周
加入购物车
