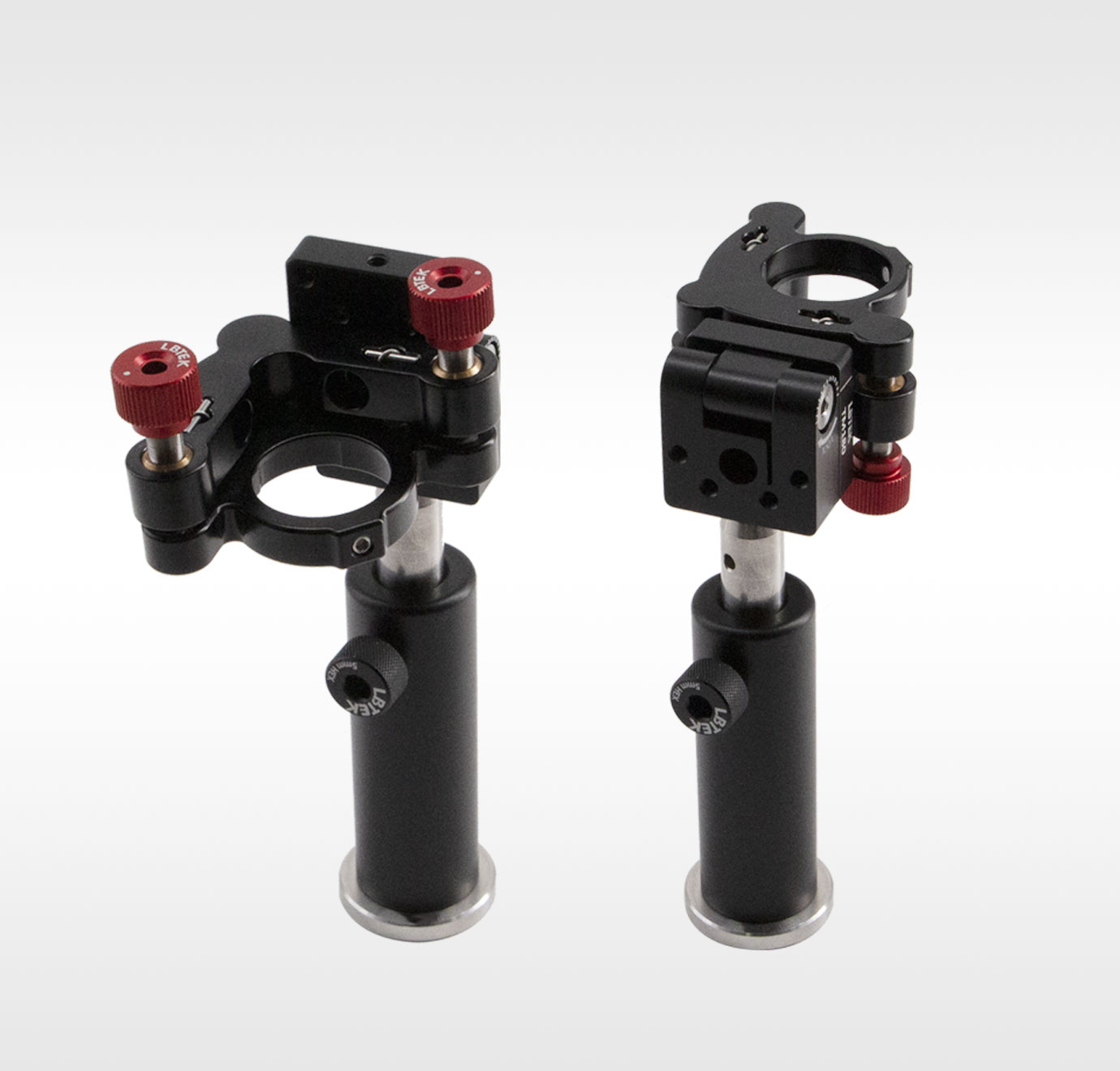

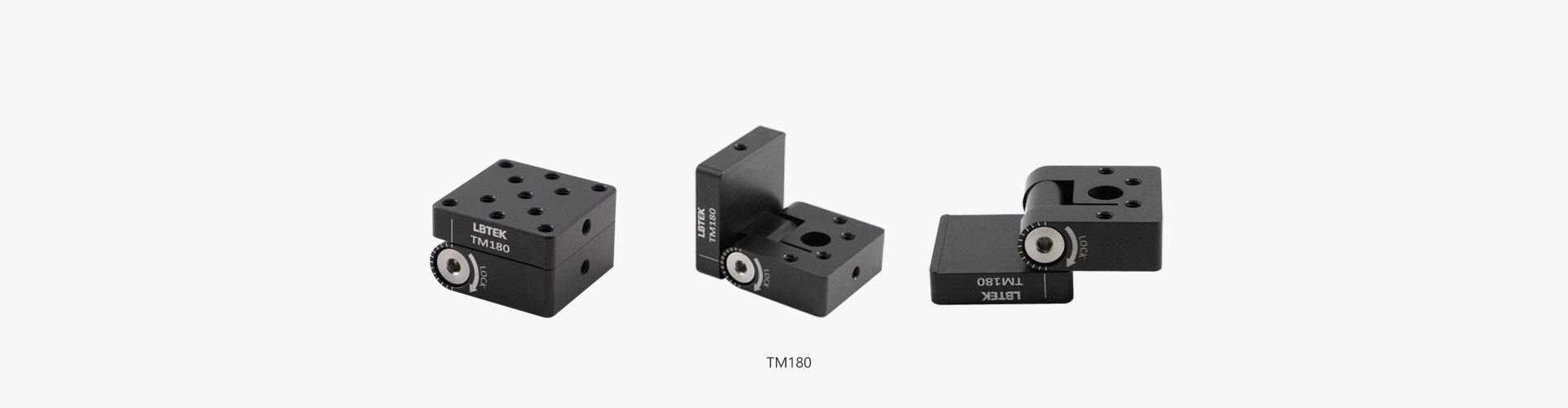

LBTEK 180°翻转平台配合其他机械组件一起使用,可使安装的光学件避开或返回光路中。翻转平台提供灵活的元件安装选项,使用底板中心的M4沉头孔安装时,顶板可锁定在相对于光学平台表面0°到90°之间的任意角度;使用侧面的M4螺孔安装时,顶板可相对于光学平台表面在-90°与+90°之间调节。翻转平台可拆下固定螺栓,分离顶板与底板,倒换位置后重新组装翻转平台,改装成左手系或右手系装置,用户可以选择操作固定螺栓的方向,以选择更合适的方向适应实验装置。
材质
6061-T6 铝合金 |
表面处理
黑色阳极氧化 |

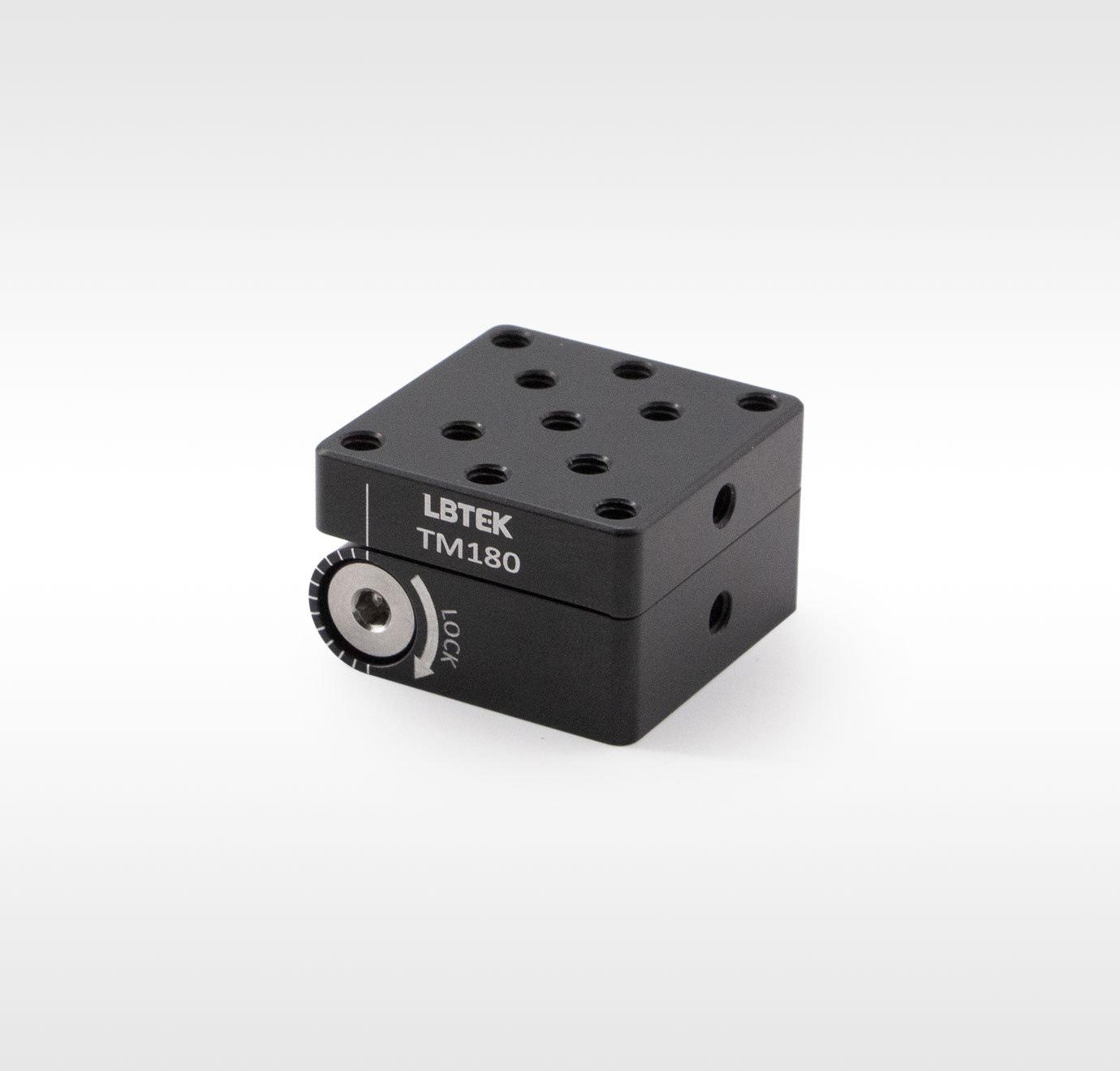

LBTEK 180°翻转平台的安装平台尺寸为32 mm×32 mm,表面分布了11个M4安装螺孔,板侧面均有1个M4安装螺孔,底板带1个M4沉头孔和4个M4螺孔,用于额外的安装选项。使用底板中心的M4沉头孔安装时,顶板可锁定在相对于光学平台表面0°到90°之间的任意角度;使用侧面的M4螺孔安装时,顶板可相对于光学平台表面在-90°与+90°之间调节。如需锁定平台,可用六角扳手拧紧侧面的固定螺栓,侧面每隔15°刻有标记。
