产品说明
  • 纵向普克尔盒
  • 高消光比、高透过率
  • 可应用于Q开关、再生放大、脉冲选择、腔倒空、高频光开关、斩波器、光功率稳定等方面

     LBTEK 普克尔盒利用了KD*P晶体的纵向电光效应,KD*P晶体犹如一块相位延迟与外加电场相关的波片,随着外加电场的变化,经过电光晶体的出射光的偏振态会发生变化。纵向电光效应中光的传播方向与电场平行,电压的大小与孔径无关,可以有较大的通光孔径。LBTEK提供的普克尔盒具有优异的光学均匀性、高消光比、高透过率等特点,可应用于Q开关、再生放大、脉冲选择、腔倒空、高频光开关、斩波器、光功率稳定等方面,如有其它问题请联系LBTEK技术支持。

示意图

电光调制

       在外界电场作用下,某些各向同性的介质会产生双折射现象,而本来具有双折射性质的晶体,它的双折射性质也会发生变化,这一现象称为电光效应。基于电光效应,当外加电场作用在电光晶体上时,电光晶体犹如一块相位延迟与外加电场相关的波片,随着外加电场的变化,经过电光晶体的出射光的偏振态会发生变化,从而使检偏器的出射光的强度受到调制,这就是电光调制。电光调制根据外加电场方向的不同可以分为纵向电光调制和横向电光调制两种。

1.1 纵向电光调制

       纵向电光调制器的原理如图1所示,其中电光晶体为KDP晶体,KDP晶体垂直于光轴(z轴)切割成长方体,长边与光轴平行,两个端面镀透明导电膜。偏振片P1和偏振片P2的透光轴方向垂直,且P1透光轴方向平行或者垂直于x轴。

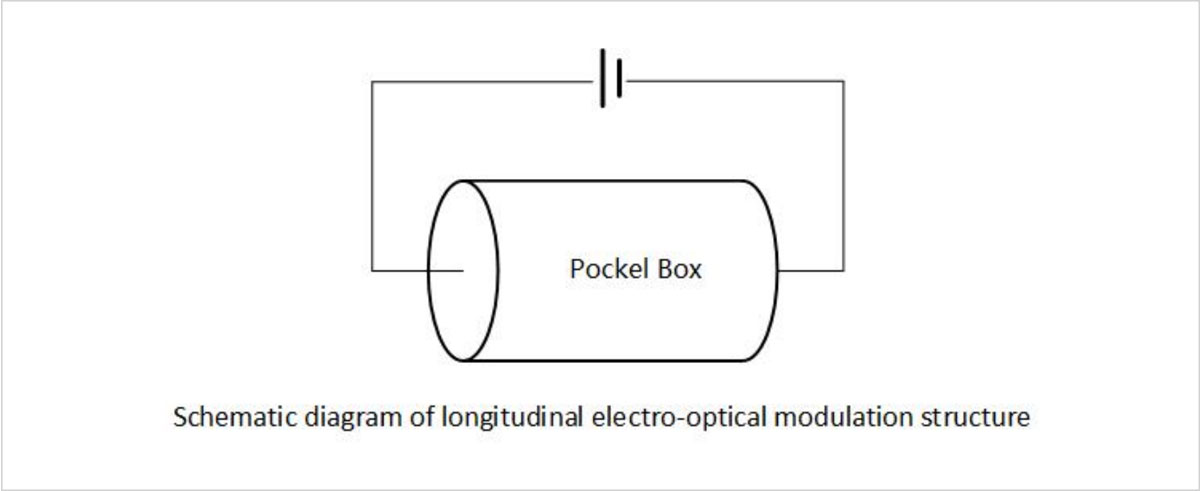

1.纵向电光调制器原理示意图。

       根据晶体光学理论,当平行于KDP晶体光轴(z轴)方向加入电场时,KDP晶体的折射率方程如式(1)所示,式中γKDP晶体的电光系数,一般为10-12m/V量级。

       如图2所示为KDP晶体施加纵向电场后,在z=0的截面上折射率变化,施加电场前是圆,施加电场后是坐标轴x'y'与原坐标轴xy夹角45°的椭圆。

2.KDP晶体施加纵向电场的折射率椭球(z=0)。

       施加电场前后坐标轴(主轴上的折射率如式(2)所示。

       如图1所示,当KDP晶体两端施加电压时,KDP晶体的入射光振动方向与感应主轴x'y'45°角,所以x'y'两主轴上传播着两束振幅相等、传播速度不同的线偏振光,两束线偏振光的相位差为:

(3)中,λ为真空中波长,LKDP晶体长度,U为外加电压。由式(3)可知,纵向电光效应产生的相位延迟与晶体长度L无关,仅与电光系数γ和外加电压U有关。

       不考虑四分之一波片时,通过偏振片P2的光强I为:

(4)Uλ/2称为半波电压,使光在晶体中分解的两束光的光程差为λ/2时所需要加的电压。

       1中四分之一波片的作用式引入固定的相位差,防止输出光信号失真。该波片的快轴//x’,慢轴//y’,光通过1/4波片后产生的相位差为π/2。因此,从KDP晶体出射的光经过四分之一波片后相位差为(π/2+δ),此时通过偏振片P2的光强I为:

U0较小时,可以防止输出光信号失真,πU0/Uλ/2一般选择范围是π/10~π/2;当U0较大时,会产生高次谐波,不能完全消除输出光信号失真。

1.2 横向电光调制

       如图3所示,横向电光效应光沿垂直于电场方向(z传播,由式(2)可知,通过晶体后产生的相位差为:

3.KDP晶体横向电光效应示意图。

(6)中,第一项是晶体本身的自然双折射引起的相位延迟,这一项对调制器的工作没有作用,相反,当晶体温度变化时会增加附加的相位差,造成δ随温度变化,工作不稳定;第二项是外加电场作用产生的位相差,不仅与U有关,而且与晶体的尺寸L/H有关,合理选择晶体的尺寸,则可降低晶体的半波电压。横向运用的最大优点是半波电压比纵向运用低得多。

KDP晶体的横向运用方式,其主要缺点是由于自然双折射的影响,造成了相位延迟,稳定性差,采取两块晶体组合的结构(光学长度相等、光轴方向垂直),虽然能消除自然双折射的影响,但却使结构复杂,加工困难。采用LiNO3晶体横向运用,既没有自然双折射的影响,又能降低半波电压,所以目前一般采用LiNO3作横向运用晶体。

普克尔盒使用说明

一、接口定义

接口 定义
1.控制接口

仅用于模拟电压控制模式

1(绿色)高压幅值设置:输入至PIN1的模拟电压决定高压输出的幅值。1V大致对应1kV

2,5(黑色)电源及接口的地。

3(空)

4(蓝色)高压使能: +5V 开启高压输出, 0V 关闭高压输出。

6(红色)高压监测:PIN6的输出电压是当前高压幅值的监测信号。1V大致对应1kVPIN6在常规控制模式和模拟电压控制模式中均可使用。

2.模式切换 改变控制模式。左侧:模拟电压控制模式;右侧:常规控制模式。
3.高压调节 仅用于常规控制模式。顺时针旋转增大高压幅值,逆时针旋转减小高压幅值。
4.直流输出 提供+24VDC输出,最大输出电流200mA
5.直流供电 接入外部+24VDC电源。
6.外部触发信号 接入外部触发信号。

二、使用步骤

2.1    常规控制模式

1. 连接普克尔盒、普克尔盒驱动器和外部信号触发器

2. 拨动模式切换开关2至右侧

3. 连接驱动器电源

4. 通过接口6输入外部触发信号,普克尔盒驱动器开始输出高压脉冲

5. 旋转高压调节接口3改变输出高压,可以改变普克尔盒的状态,可通过控制接口1的PIN6监测高压

6. 移除电源适配器即可关闭驱动

* 驱动器上电启动即产生高压,请注意安全

2.2    模拟电压控制模式

1. 连接普克尔盒、普克尔盒驱动器和外部信号触发器

2. 拨动模式切换开关至左侧

3. 连接驱动器电源

4. 改变输入至控制接口1的PIN1的电压,预调节高压输出幅值,可通过控制接口1的PIN6监测高压

5. 向控制接口1的PIN4输入+5V电压,开启高压输出

6. 通过接口6输入外部触发信号,普克尔盒驱动器开始输出高压脉冲

7. 移除电源适配器即可关闭驱动

* 驱动器上电启动即产生高压,请注意安全;建议使用+5V交流电压

三、注意事项

1. 普克尔盒驱动会产生较高的电压,使用时请遵守安全用电原则,避免引起漏电、触电等危险。

2. 由于电容放电需要时间,关闭普克尔盒驱动后不要立即触摸驱动的高压输出接口,直至完全放电。

3. 请认真阅读使用步骤,并按照使用步骤进行使用;确保先开启供电电源,再输入触发信号。

4. 输出线的长度对输出信号存在一定的影响,原则上,随着触发信号频率的提高,应减短输出线长度。

5. 请勿无负载开启驱动。

6. 请勿同时使用驱动的常规控制模式和模拟电压控制模式。

7. 高压脉冲输出只能使用差分探棒测量,不合适的设备会导致驱动故障。



纵向普克尔盒
  • 可选工作波长:532 nm,1064 nm
  • 高消光比、高透过率
  • 消光比≥1000:1

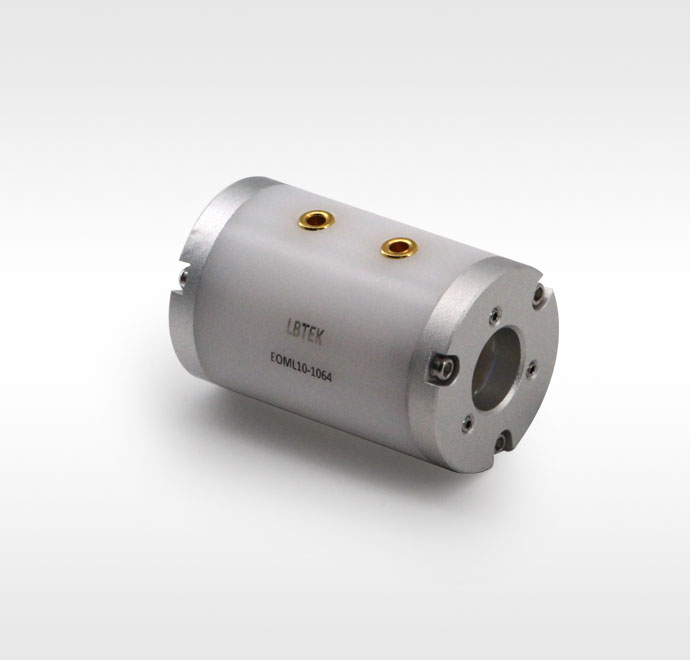

LBTEK普克尔盒上有两个插针孔用于连接驱动电源。通光孔径10 mm的普克尔盒可安装于AMM-1B、 AMC-1B等用紧定螺丝固定安装件的安装架,也可安装于V型夹持器HM-V50,其它通光孔径的普克尔盒可以安装于HM-V50。LBTEK提供波长532 nm与1064 nm的普克尔盒,如有其它波长、通光孔径及普克尔盒安装转接件的定制需求,请联系LBTEK技术支持。

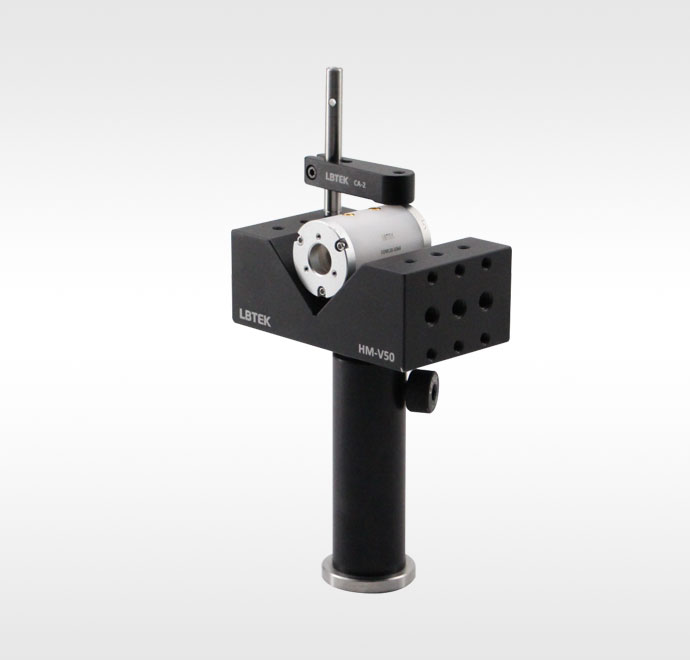

LBTEK普克尔盒可以安装于HM-V50
产品型号 工作波长 通光孔径 对比 单价 发货日期 购物车
EOML10-1064 1064 nm 10.0 mm
¥14900 联系客服
加入购物车
EOML08-1064 1064 nm 8.0 mm
¥13000 联系客服
加入购物车
EOML15-1064 1064 nm 15.0 mm
¥25000 联系客服
加入购物车
EOML10-532 532 nm 10.0 mm
¥14900 联系客服
加入购物车
EOML15-532 532 nm 15.0 mm
¥25000 联系客服
加入购物车
普克尔盒驱动器
  • 输出电压可调
  • 最大输出电压5kV
  • 专为普克尔盒设计

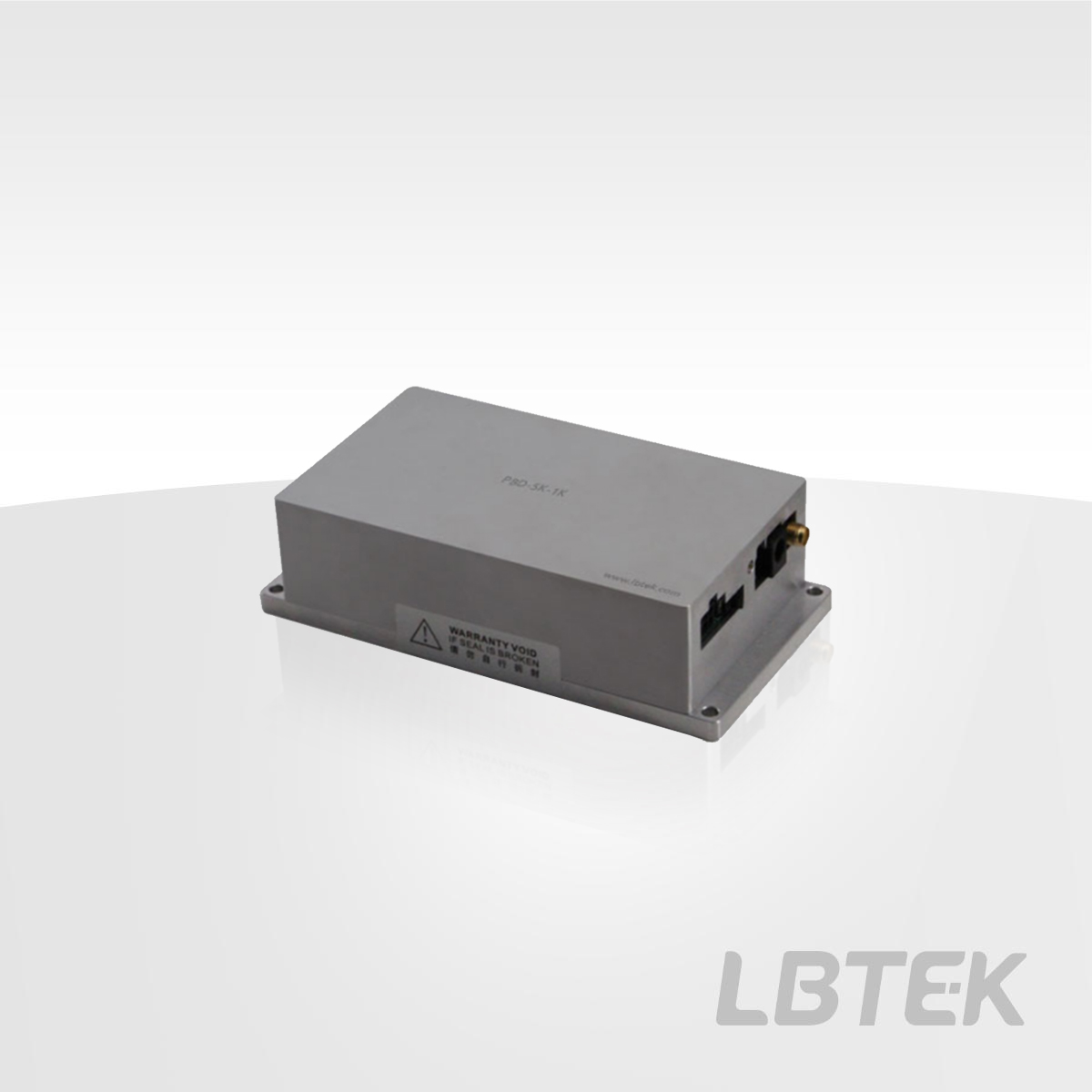

LBTEK普克尔盒驱动内部集成高压源与高压脉冲调制器,外形紧凑。该驱动器作为普克尔盒的驱动使用,输出波形为方波,最大电压5kV,最大重复频率1kHz。LBTEK普克尔盒驱动器有常规控制和模拟电压控制两种控制模式,具体使用说明见普克尔盒驱动器使用说明标签页,如有使用问题和定制需求,请联系LBTEK技术支持。

LBTEK普克尔盒驱动器输入接口示意图
产品型号 最大输出电压 最大重复频率 对比 单价 发货日期 购物车
PBD-5K-1K 5 kV 1 kHz
¥7800 联系客服
加入购物车
