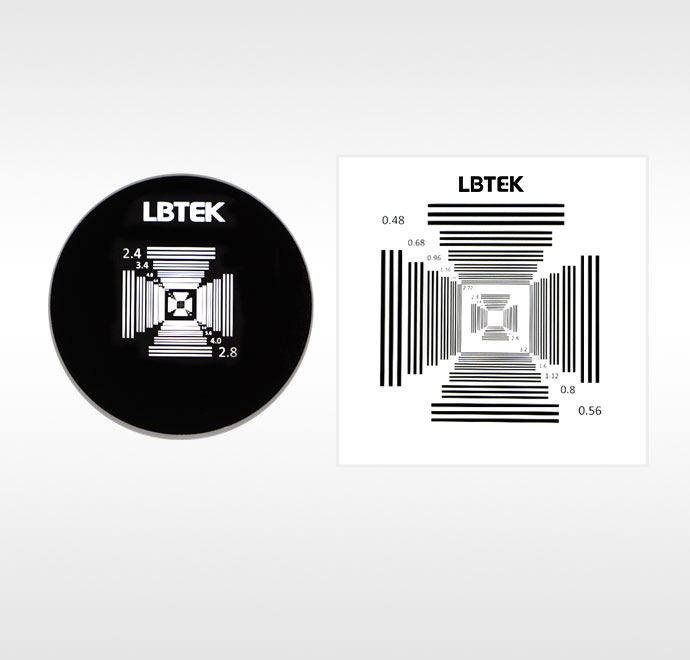

NBS 1952分辨率测试靶

  • 参数规格
  • 技术说明
  • 反馈
产品说明
  • 光学元件材质:钠钙玻璃
  • 分辨率:2.4-80 lp/mm
  • 常用于测试成像系统分辨率

     LBTEK NBS 1952测试靶又称NBS 25测试靶,用来降低伪分辨率,防止测试结果不准确,NBS 1952测试靶线对排布为由外周向中间递进,以三条垂直线或三条水平线为一个线集,提供了48组线集,分24种不同频率。图案中所标示数为与其相邻的水平和垂直的两组线集的分辨率,使测试靶从左上至右下关于对角线对称。如果从左到右或从上到下扫描测试靶,到达中心前线频率一直增大,然后从另一边下降。无论是水平还是垂直扫描,单次通过整个图案将覆盖测试靶上的每个频率,因此只要以单向运动就能确定光学系统的分辨率。此外LBTEK 提供分辨率测试靶的定制服务,如有其它需求,请联系LBTEK技术支持。

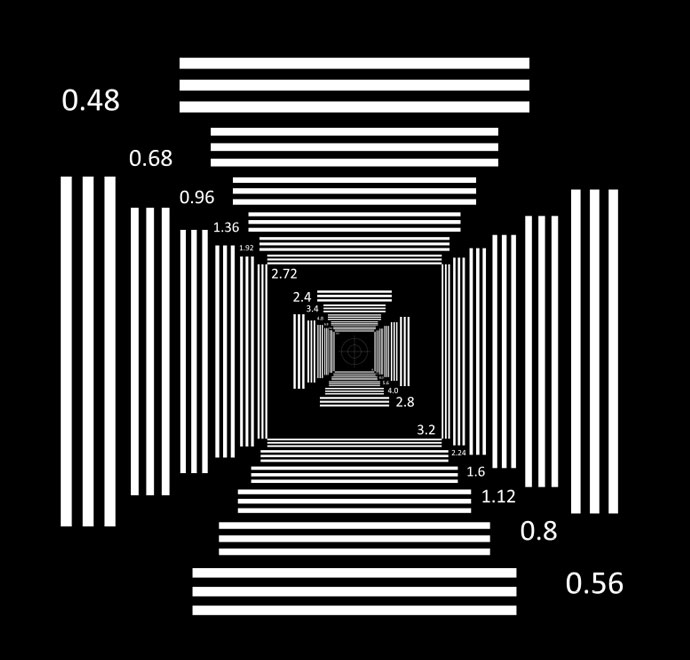

示意图
通用参数
光学元件材质
钠钙玻璃
厚度
2 mm
厚度公差
±0.2 mm
表面平整度
≤15 μm
线缝公差
±0.5 μm

NBS 1952分辨率测试靶

         光学成像系统的分辨本领指该系统能否分开两个靠近的点或物体细节的能力,通常以每毫米可以识别的线对数(lp/mm)来表示光学成像系统分辨率的大小。线对由一条黑线和一条白线组成,光学成像系统能分辨的每毫米线对数越多,分辨能力越好,分辨率越大。如图1所示为光学成像系统最大分辨率示意图,上边线对的线宽和线距较小,成像系统无法分辨;下边线对的线宽和线距有所增加,成像系统正好分辨,该线对对应的每毫米线对数即为成像系统的最大分辨率。

1 光学成像系统最大分辨率示意图

        NBS 1952测试靶以三条垂直线或三条水平线为一个线集。每条线及它与相邻线的间距可看作一个线对或一个周期。每个测试靶能够测试的分辨率以线对的频率给出。下表我们给出了两个NBS 1952测试靶可用的每个频率以及对应的线宽。这些测试靶主要优点有二:使伪分辨率降至最少,可以单向扫描。当线集太模糊,使重叠部分看似形成了倒立的更清晰的线,伪分辨率就会发生,这可能误读光学系统分辨率,因为线条看似能够分辨。伪分辨率也会使线集中看似少一条线,由于三条线和两条线的差异相比五条线和四条线的差异更容易被发现,因此测试靶以三条线为一个集合更容易识别伪分辨率。通过排布这些测试靶的线集可能获得单通扫描优势。水平和垂直线集以相同样式、相同频率排列,使测试靶沿从左上到右下的一条对角线对称。如果从左到右或从上到下扫描测试靶,到达中心前线频率一直增大,然后从另一边下降。无论是水平还是垂直扫描,单次通过整个图案将覆盖测试靶上的每个频率。因此只要以单向运动就能确定光学系统的分辨率。

2NBS 1952测试靶分辨率测试靶部分线对在显微镜下的图片

NBS 1952测试靶RTR1DC-P/N分辨率(lp/mm)

Resolution (lp/mm) 2.4 2.8 3.4 4 4.8 5.6 6.8 8 9.6 11.2 12 13.6
Line Width (µm) 208.3 176.8 147.1 125 104.2 89.3 73.5 62.5 52.1 44.6 41.7 36.8
Resolution (lp/mm) 14 16 17 20 24 28 34 40 48 56 68 80
Line Width (µm) 35.7 31.3 29.4 25 20.8 17.9 14.7 12.5 10.4 8.9 7.4 6.3



表1 NBS 1952测试靶RTS3DD-P/N分辨率(lp/mm)

Resolution (lp/mm) 0.48 0.56 0.68 0.8 0.96 1.12 1.36 1.6 1.92 2.24 2.4 2.72
Line Width (µm) 1041.7 892.9 735.3 625 520.8 446.4 367.6 312.5 260.4 223.2 208.3 183.8
Resolution (lp/mm) 2.8 3.2 3.4 4 4.8 5.6 6.8 8 9.6 11.2 13.6 16
Line Width (µm) 176.8 156.3 147.1 125 104.2 89.3 73.5 62.5 52.1 44.6 36.8 31.3



姓名
手机
单位
邮箱
联系我
反馈产品
反馈类型
{{item.type_name}}
反馈内容
提 交
历史反馈
{{item.user_name}}发布于{{item.create_time}}
{{item.question_content}}
NBS 1952分辨率测试靶
  • 24种不同频率
  • 前照或背照两种类型可选
  • 含十字线和同心圆用于对准

LBTEK NBS 1952测试靶从外周向中间递进,提供了48组线集,分24种不同频率。RTR1BA测试靶范围从2.4到80线对每毫米(一条明线和一条暗线),RTS3DD测试靶范围从0.48到16线对每毫米(一条明线和一条暗线)。NBS 1952测试靶中心具有长宽同为610 µm的十字线以及直径为250 µm和500 µm的两个同心圆,可用于对准。LBTEK提供正负分辨率测试靶,正分辨率测试靶在基底上镀铬图案,适用于前照和一般应用;负分辨率测试靶在基底上镀铬使图案部分透光,适用于背照和高亮照明。

NBS 1952分辨率测试靶显微镜图像
产品型号 尺寸 分辨率 镀膜 对比 单价 发货日期 购物车
RTS3DD-P 76.2×76.2 mm 0.48-16 lp/mm 铬(测试图案镀膜)
¥1121

当天

加入购物车
RTS3DD-N 76.2×76.2 mm 0.48-16 lp/mm 铬(测试图案透光,其余部分镀膜)
¥1089

当天

加入购物车
RTR1DC-N Ø25.4 mm 2.4-80 lp/mm 铬(测试图案透光,其余部分镀膜)
¥705

当天

加入购物车
RTR1DC-P Ø25.4 mm 2.4-80 lp/mm 铬(测试图案镀膜)
¥726

当天

加入购物车
