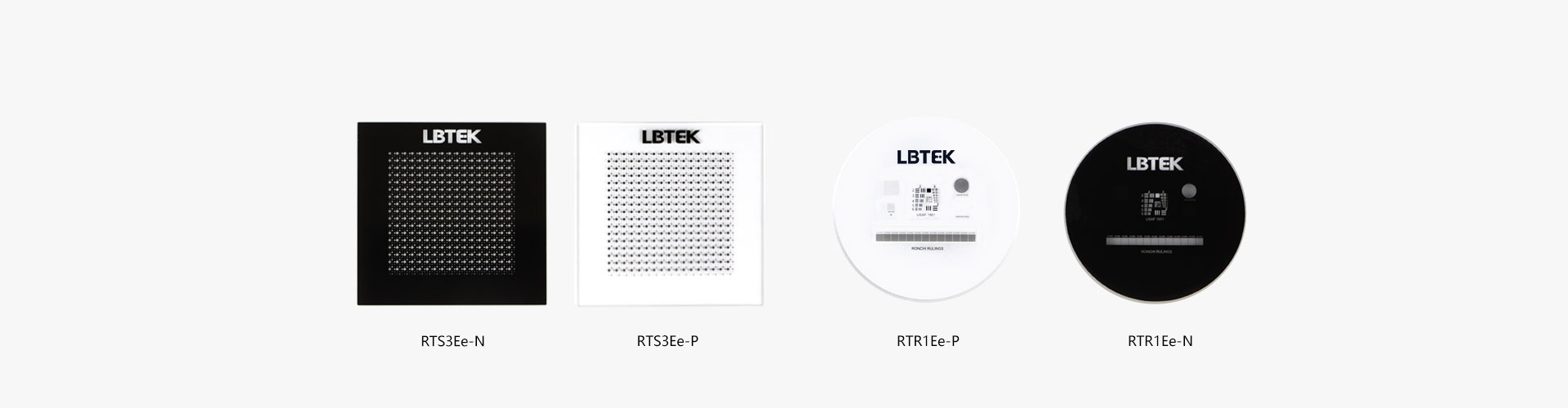

LBTEK 组合测试靶由多种测试靶的图案组合而成,从而测试范围非常广泛,常用于测试成像系统的成像质量。正分辨率测试靶在基底上镀铬图案,适用于前照和一般应用;负分辨率测试靶在基底上镀铬使图案部分透光,适用于背照和高亮照明。LBTEK 提供分辨率测试靶的定制服务,如有其它需求,请联系LBTEK 技术支持。
光学元件材质
钠钙玻璃 |
厚度
2 mm |
厚度公差
±0.2 mm |
线缝公差
±0.5 μm |
表面平整度
≤15 μm |

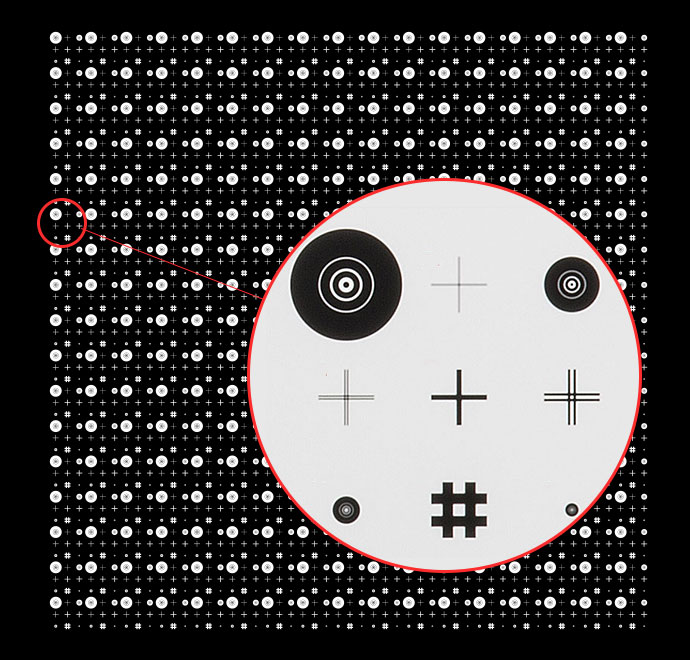

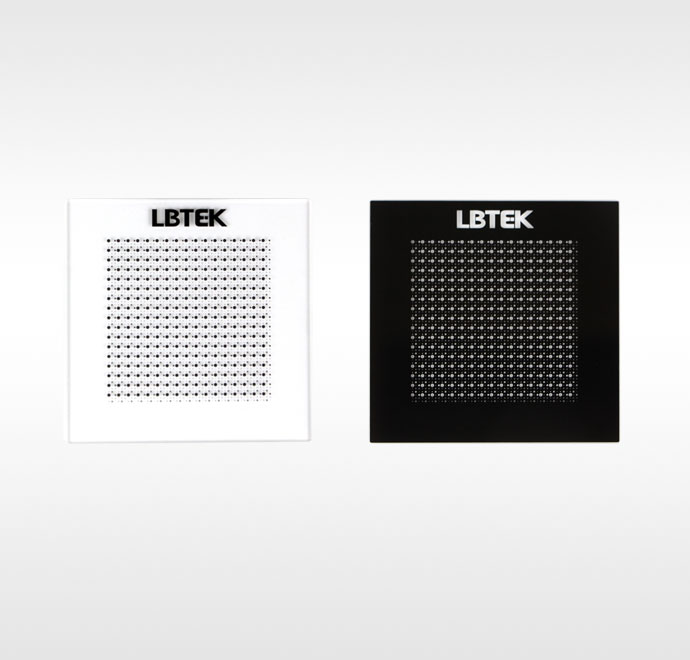

LBTEK 的同心圆和十字线网格靶是以17行和17列组成的289个独立网格,289个网格均匀分布于中间50.8×50.8 mm的位置。每个网格由不同尺寸的四个同心圆图案和五个十字线图案组成,每个同心圆图样具有七种不同半径,每个十字线图样具有一个或两个十字。LBTEK 同心圆和十字线网格靶可用来测量系统分辨率、畸变和放大率,正分辨率测试靶在基底上镀铬图案,适用于前照和一般应用;负分辨率测试靶在基底上镀铬使图案部分透光,适用于背照和高亮照明。如有其它定制需求,请联系技术支持。

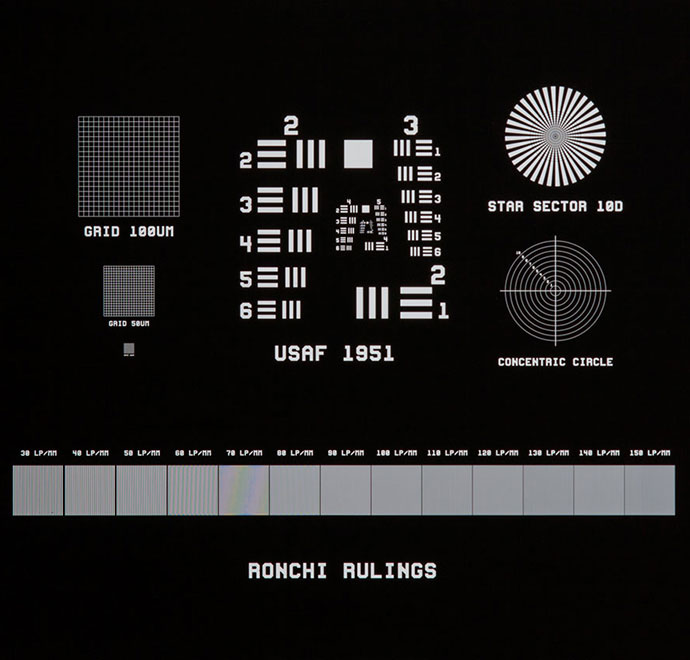

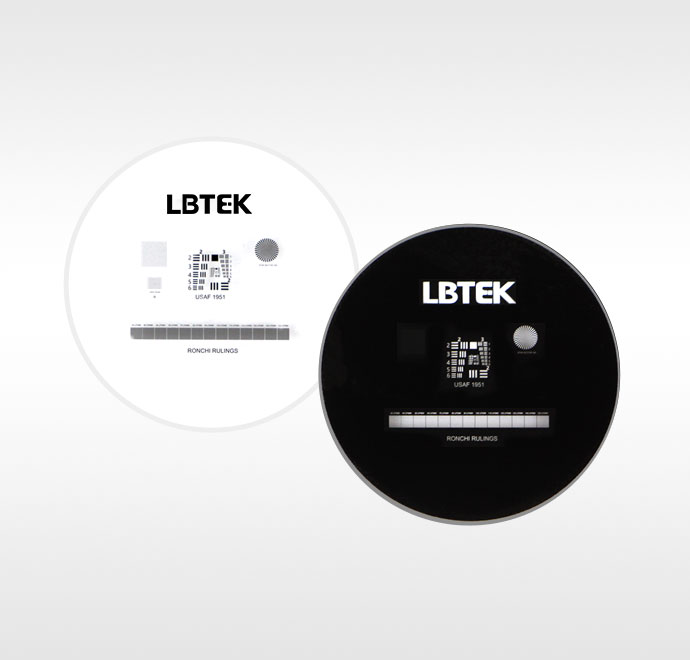

LBTEK RTR1Ee测试靶是适用多种测试的组合测试靶,包含一个1951 USAF图案(2到7组)、一个扇形星图案、一个同心圆图案、三个网格图案(100 µm、50 µm和10 µm)以及朗奇刻线图案(30到150 lp/mm)。可用于成像系统成像质量的评估(分辨率、场曲、聚焦误差、像散、图像畸变等)。正分辨率测试靶在基底上镀铬图案,适用于前照和一般应用;负分辨率测试靶在基底上镀铬使图案部分透光,适用于背照和高亮照明。如有其它定制需求,请联系技术支持。
