LBTEK 聚合物真零级四分之一波片(Quarter Wave Plate,QWP)基于N-BK7玻璃基底和液晶聚合物(Liquid Crystal Polymers,LCP)材料制成,呈现三明治结构,可安装于标准透镜套筒中。LCP层中的液晶分子快轴取向一致,在整个器件平面上具有相同的λ/4延迟量,为单波长器件。聚合物真零级四分之一波片常用于将线偏光转变为圆偏光,相对于多级波片,其具有较大的入射角、较高的稳定性、较低的波长敏感性等特点;相对于石英真零级波片,其具有制作工艺简单、易制作超大口径等特点。LBTEK 提供工作波长在405~1550 nm之间的聚合物真零级四分之一波片标品,通光孔径有Ø10 mm、Ø21.5 mm和Ø45 mm三种规格,均有已安装机械外壳和未安装机械外壳两种可选。已安装机械外壳的波片不可拆卸,外壳上刻有快轴标示线;未安装机械外壳的一英寸及两英寸波片带有D型切边,快轴方向与切边平行;未安装机械外壳的半英寸波片侧边用短划线来标示快轴方向,方便客户辨别使用。此外,LBTEK支持参数规格的灵活定制,以方便用户在不同应用场景下的多样化需求,详情请咨询LBTEK技术支持。
光学元件材质
液晶聚合物/N-BK7窗口片
|
入射角(AOI)
±15 °
|
通光孔径
Ø10 mm、Ø21.5 mm、Ø45 mm
|

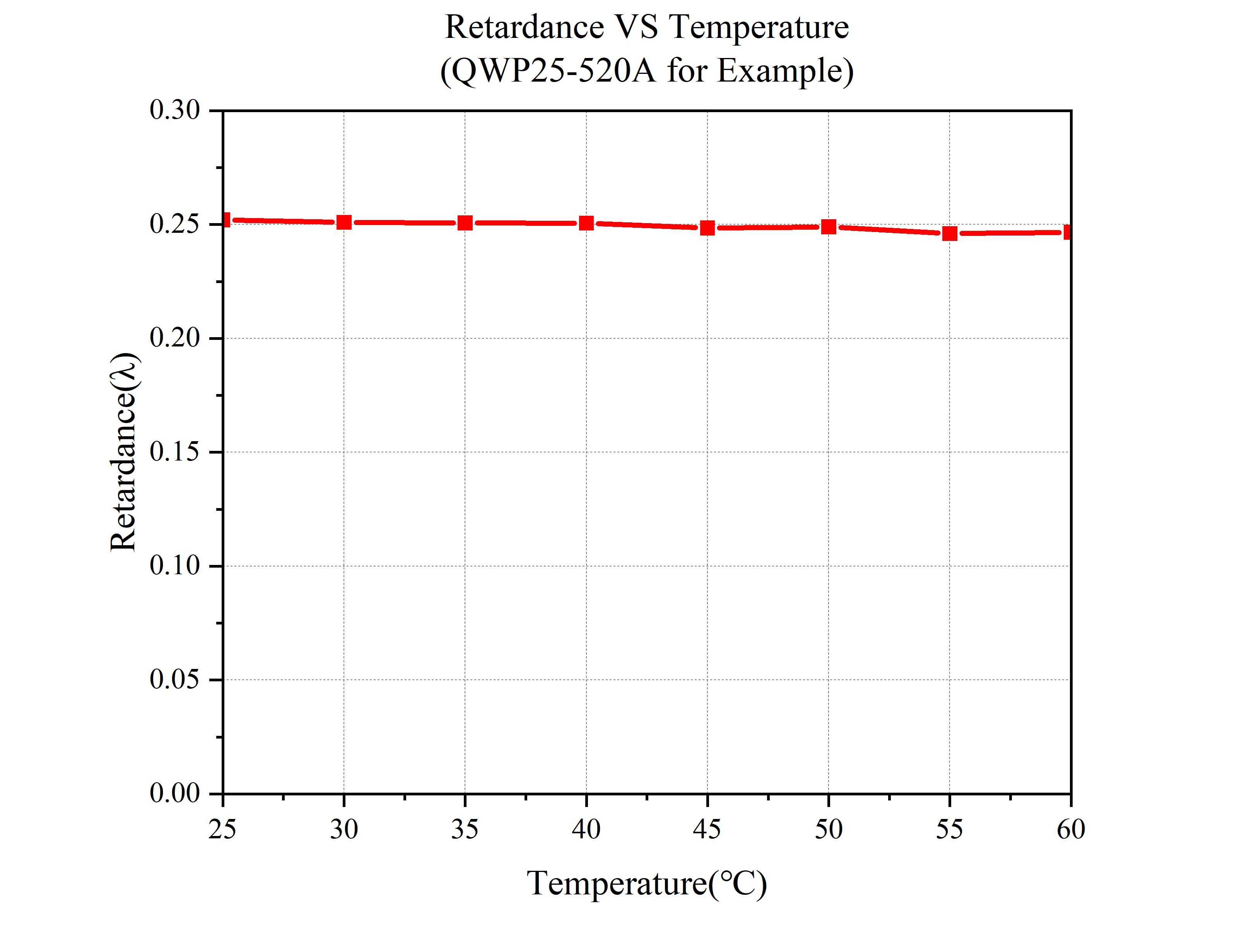

工作温度
-20~80 ℃
|
透射光偏转(未安装机械外壳)
<1 arcmin
|
透射光偏转(已安装机械外壳)
<10 arcmin
|
LBTEK 聚合物真零级四分之一波片——技术说明
一、概述
LBTEK聚合物真零级四分之一波片(Quarter Wave Plate,HWP)基于N-BK7玻璃基底和液晶聚合物(Liquid Crystal Polymers,LCP)材料制成,通过精确控制液晶聚合物薄膜的厚度便可以精确控制o光(垂直于光轴)和e光(平行于光轴)在经过晶体时产生π/2的相位差,从而得到λ/4延迟量,呈现三明治结构,可安装于标准透镜套筒中。LCP层中的液晶分子快轴取向一致,在整个器件平面上具有相同的λ/4延迟量,为单波长器件。聚合物真零级四分之一波片常用于偏转线偏振光的偏振方向,相对于多级波片,其具有较大的入射角、较高的稳定性、较低的波长敏感性等特点;相对于石英真零级波片,其具有制作工艺简单、易制作超大口径等特点。
二、外观结构
LBTEK聚合物真零级四分之一波片整体产品呈现为“前后玻璃衬底+中间LCP功能膜层”的三明治结构,有已安装机械外壳和未安装机械外壳两种外观形态可选。安装有机械外壳的波片安装于标准SM05、SM1或SM2透镜套筒中,不可拆卸,套筒上刻有产品型号及参数,且在套筒顶部有一条刻线标记波片的快轴方向;未安装机械外壳的一英寸及两英寸波片带有D型切边,快轴方向与切边平行,未安装机械外壳的半英寸波片侧面有短划线标示快轴方向。两种外观形态均方便用户在光路中快速区分产品参数,进行元件调试。
三、偏振调制特性

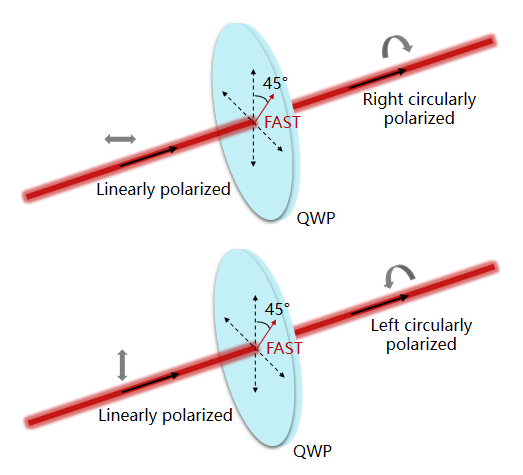

聚合物真零级四分之一波片(QWP)常用于将线偏振光转变为圆偏光,当线偏振光与波片快轴重合入射时,经过QWP后出射光仍为线偏振光;当线偏振光与波片快轴成一定角度入射时,经过QWP后出射光为椭圆偏振光。特别的是,当波片快轴为45 °时,若入射线偏振光为水平0 °,则出射光为右旋圆偏光;若入射线偏振光为竖直90 °,出射光为左旋圆偏光。
图1 聚合物真零级1/4波片偏振态调制图
四、参数说明
1. 产品外观形态
LBTEK聚合物真零级四分之一波片分已安装机械外壳和未安装机械外壳两种:

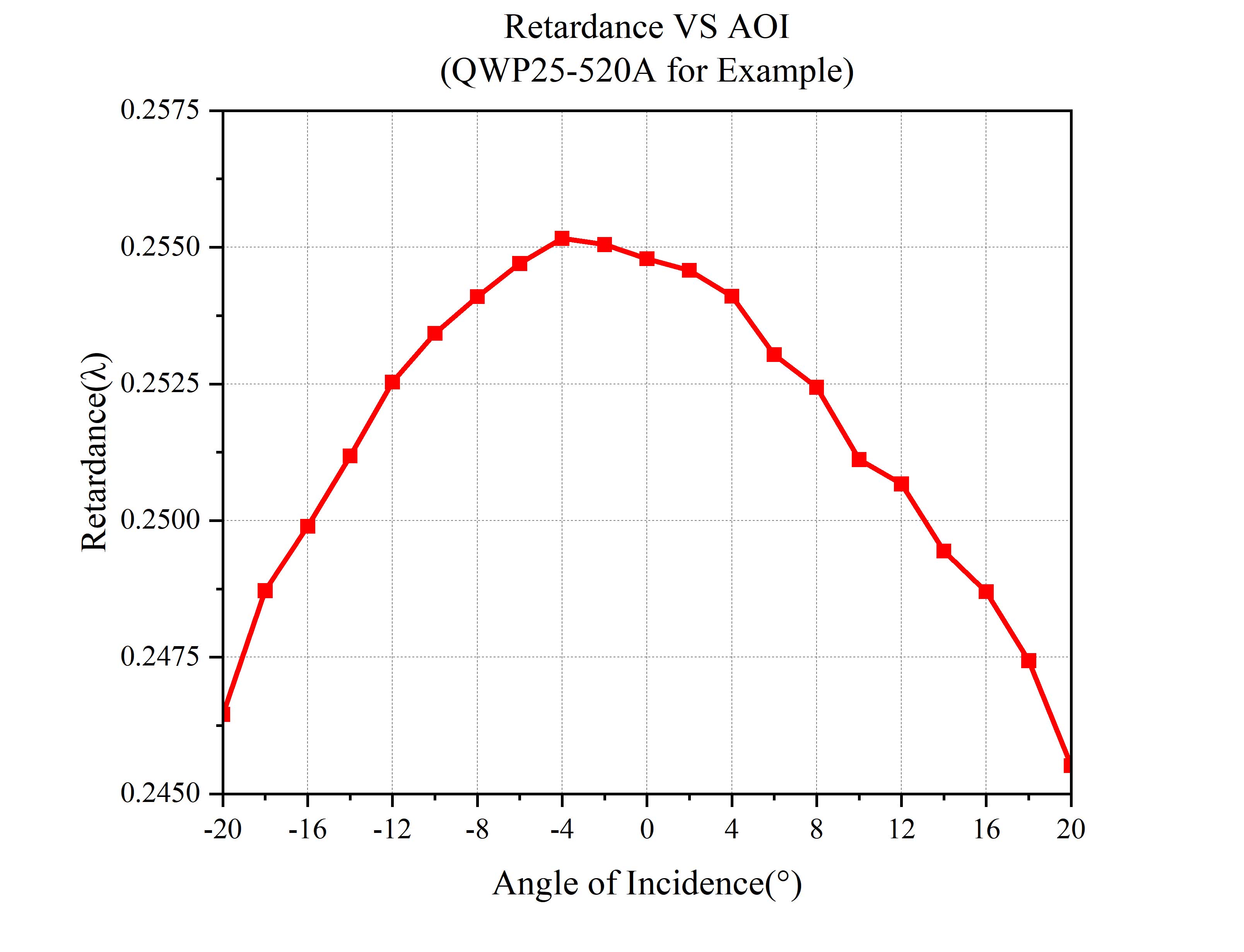

2. 入射角(AOI)
LBTEK聚合物真零级四分之一波片是基于其整个器件平面上双折射LCP层的λ/4延迟量,即对寻常光o光和非常光e光的光程差调制来实现其功能的。因此:
3. 损伤阈值
基于LCP材料的短波强吸收特性,聚合物波片的工作波长越大,其损伤阈值会有所增加。LBTEK 聚合物真零级波片的损伤阈值参考值为:

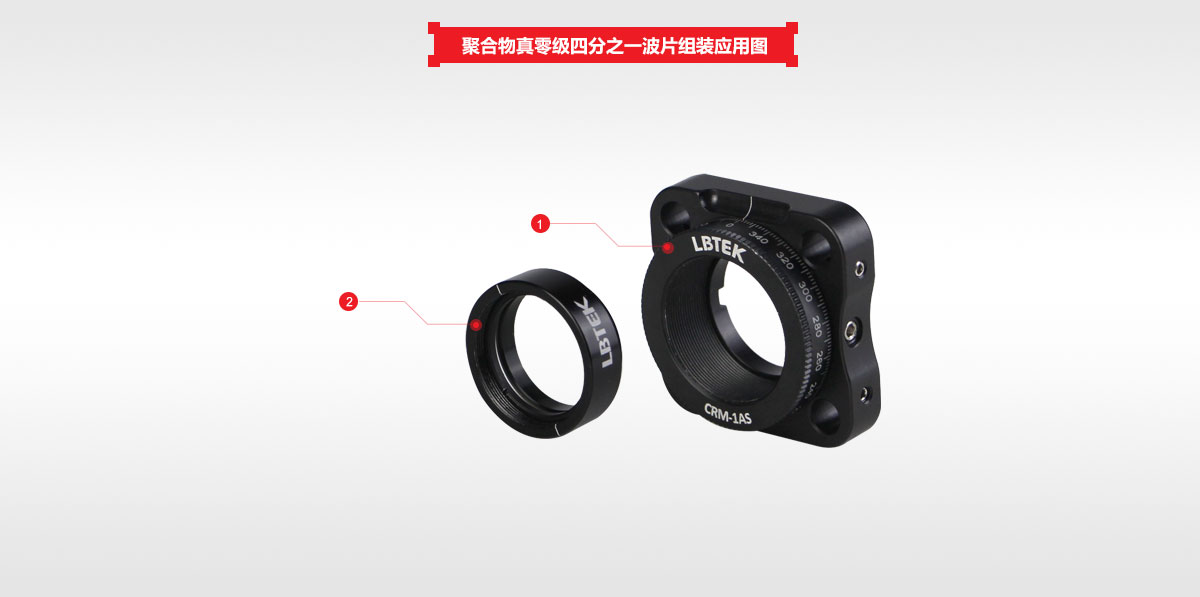

LBTEK 聚合物真零级四分之一波片(已安装机械外壳)组装应用图 |
① 16 mm同轴系统旋转调整架 CRM-05AS×1 | ② 聚合物真零级四分之一波片(已安装机械外壳) QWP13-532A-M×1 |
① 30 mm同轴系统旋转调整架 CRM-1AS×1 | ② 聚合物真零级四分之一波片(已安装机械外壳) QWP25-532A-M×1 | |
① 60 mm同轴系统旋转调整架 CRM-2A×1 | ② 聚合物真零级四分之一波片(已安装机械外壳) QWP51-532A-M×1 |

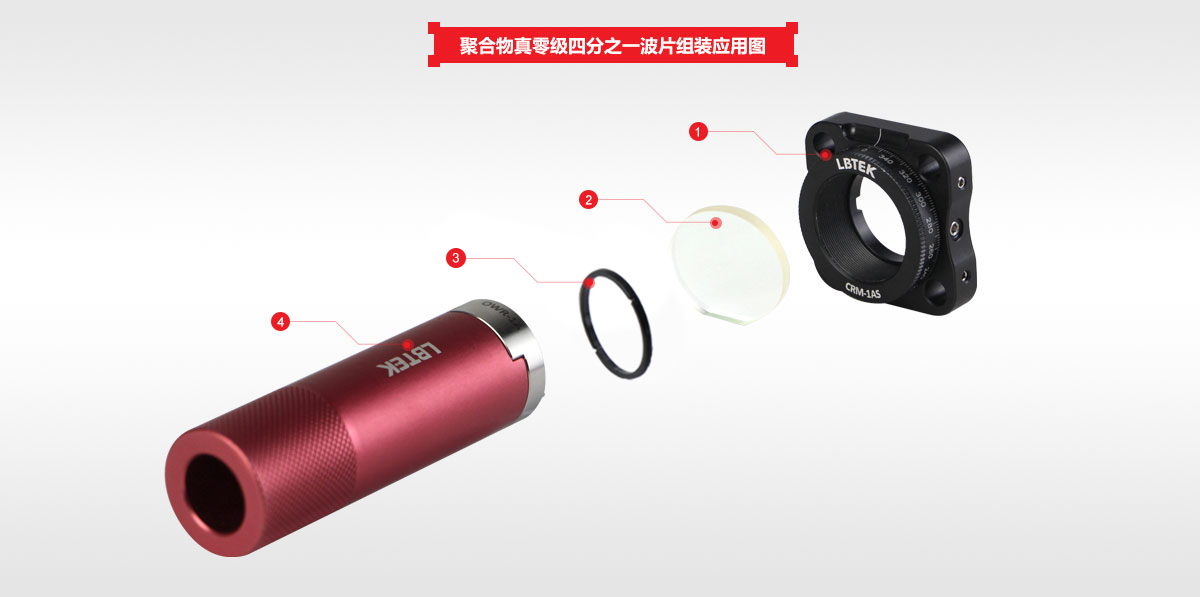

LBTEK 聚合物真零级四分之一波片(未安装机械外壳)组装应用图 |
① 16 mm同轴系统旋转调整架 CRM-05AS×1 | ② 聚合物真零级四分之一波片(未安装机械外壳) QWP13-532A×1 |
③ SM05卡环 SM05R×1 | ④ SM05卡环扳手 OWR-05A×1 | |
① 30 mm同轴系统旋转调整架 CRM-1AS×1 | ② 聚合物真零级四分之一波片(未安装机械外壳) QWP25-532A×1 | |
③ SM1卡环 SMIR×1 | ④ SM1卡环扳手 OWR-1A×1 | |
① 60 mm同轴系统旋转调整架 CRM-2A×1 | ② 聚合物真零级四分之一波片(未安装机械外壳) QWP51-532A×1 | |
③ SM2卡环 SM2R×1 | ④ SM2卡环扳手 OWR-2A×1 |
LBTEK 聚合物真零级四分之一波片——应用案例
一、圆偏振片
聚合物真零级四分之一波片可以与线偏振片组合成圆偏振片使用,其原理为:激光入射起偏器后得到线偏光,线偏振光经过1/4波片后出射光光强不变,偏振态由起偏器偏振方向与1/4波片快轴夹角决定。当波片快轴与起偏器快轴方向夹角为+45 °时,输出右旋圆偏振光,可做右旋圆偏振片;当波片快轴与起偏器快轴方向夹角为-45 °时,输出左旋圆偏振光,可做左旋圆偏振片。
图1 圆偏振片
二、光衰减器

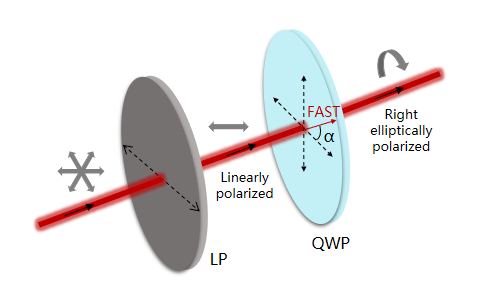

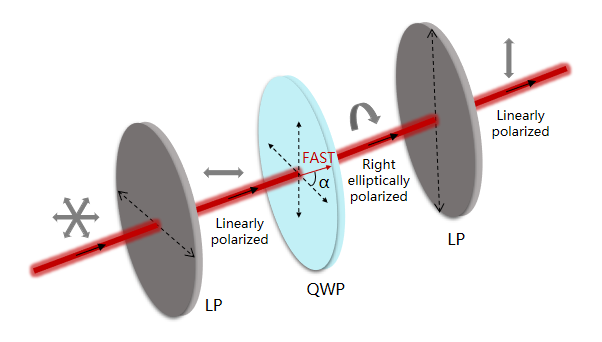

聚合物真零级四分之一波片可以与线偏振片组合搭建光衰减器,其原理为:激光入射起偏器后得到线偏光,线偏振光经过1/4波片后转变为椭圆偏振光,椭圆偏振光经过检偏器过滤使光强衰减,光强衰减比例与入射检偏器光的偏振态有关。
图2 光衰减器
三、光隔离器

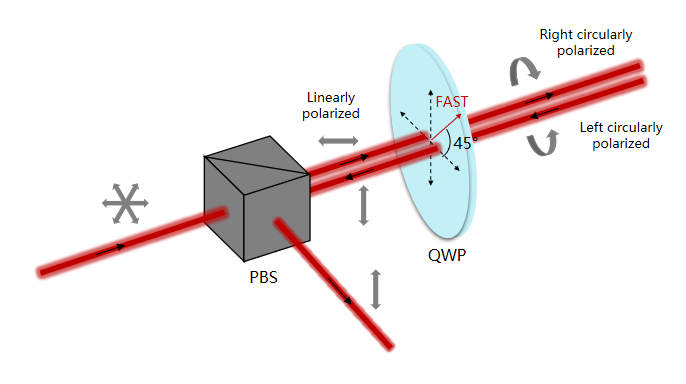

聚合物真零级四分之一波片可以与偏振分束器组合搭建自由空间光隔离器,其原理为:激光垂直入射至偏振分束立方(PBS),透射光为水平偏振方向光束(P光),反射光为垂直偏振方向光束(S光),透射光经过1/4波片偏振态转换为右旋圆偏振光(或左旋圆偏振光),光路中反射回来的左旋圆偏振光(或右旋圆偏振光)进入1/4波片后转变为垂直线偏振光(S光),S光经过PBS反射至其他方向。
图3 光隔离器
LBTEK 聚合物真零级四分之一波片——定制能力
聚合物真零级四分之一波片定制能力参数表 | ||
项目 | 范围 | |
外观形态 | 机械外壳 | 有/无 SM05/SM1/SM2透镜套筒/其他定制外壳 |
玻璃基片 | 有/无保护玻璃 N-BK7/UVFS/其他材质 |
|
尺寸规格 | 基片几何形状 | 支持多种异形切割(D型、圆型、多边型) |
基片尺寸 | 3-160 mm(直径或内接正方形) | |
通光孔径 | ≤90 %×基片内接圆直径 | |
光学参数 | 工作波长 | 400-1700 nm(单波长) |
延迟量 | λ/4 | |
延迟量均匀性 | ±5 nm | |

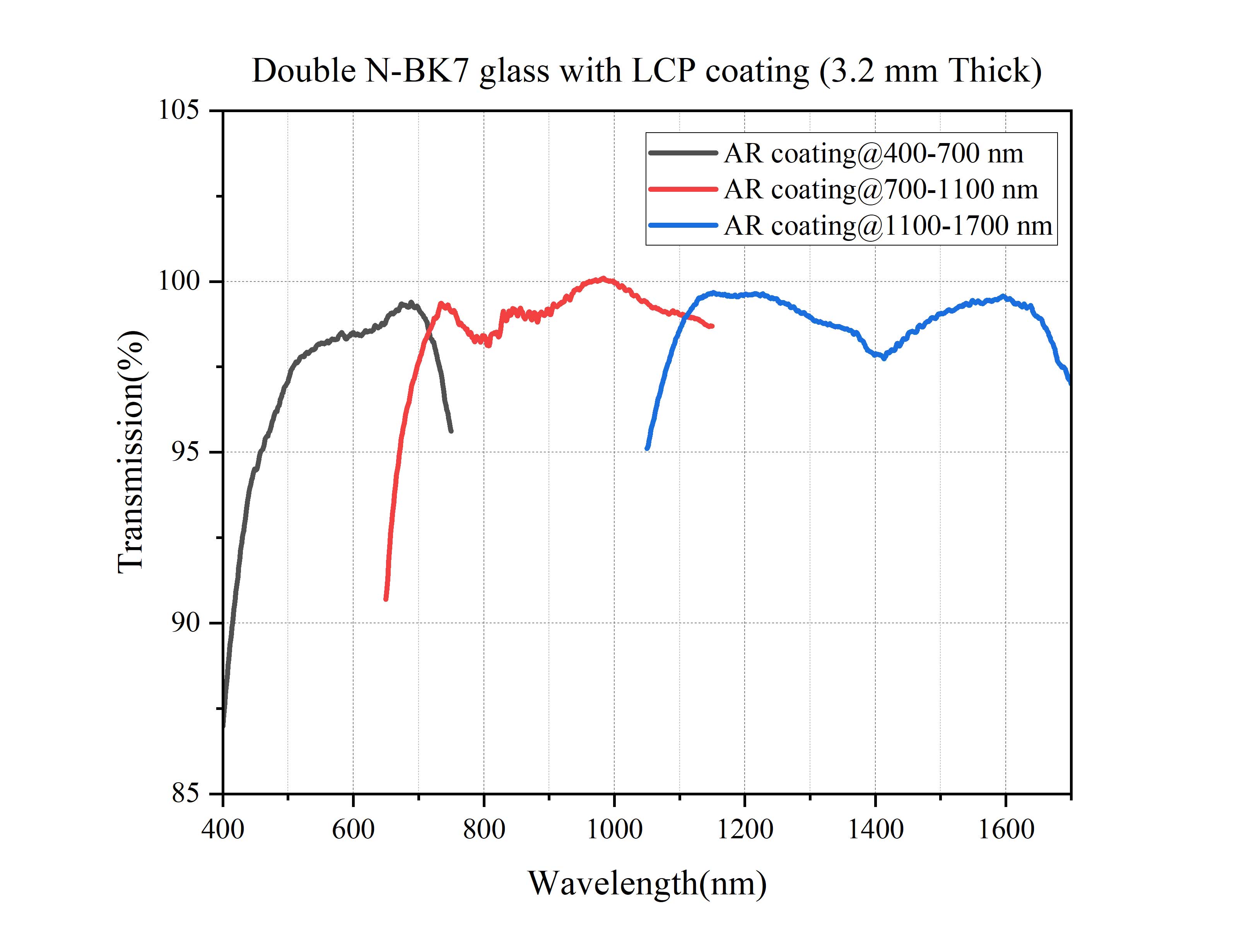

增透膜 | Ravg<0.5 %@400-700 nm; Ravg<0.7 %@700-1100 nm; Ravg<1.2 %@1100-1700 nm; 用户自定义增透膜 |
若您需要的参数不在上表覆盖范围内,欢迎联系LBTEK技术支持详询!
LBTEK 聚合物真零级四分之一波片基于N-BK7玻璃基底和液晶聚合物双折射材料,通过精确控制液晶聚合物薄膜的厚度便可以精确控制o光(垂直于光轴)和e光(平行于光轴)在经过LCP后产生π/2的相位差,从而得到λ/4延迟量。已安装机械外壳的聚合物真零级四分之一波片安装于标准SM05、SM1和SM2透镜套筒中,套筒表面刻有产品型号及相关参数,套筒顶部刻有快轴标识线,方便客户快速辨别使用。
LBTEK 聚合物真零级波片常安装于旋转调整架
产品型号 | 通光孔径 | 工作波长 | 延迟量 | 单价 | 对比 | 发货日期 | |||
---|---|---|---|---|---|---|---|---|---|
|
QWP13-405A-M 新品 | Ø10 mm | 405 nm | λ/4 | ¥428 | 2周 |
|
加入购物车 | |
|
QWP13-520A-M 新品 | Ø10 mm | 520 nm | λ/4 | ¥428 | 2周 |
|
加入购物车 | |
|
QWP13-532A-M 新品 | Ø10 mm | 532 nm | λ/4 | ¥428 | 2周 |
|
加入购物车 | |
|
QWP13-633A-M 新品 | Ø10 mm | 633 nm | λ/4 | ¥428 | 2周 |
|
加入购物车 | |
|
QWP13-780A-M 新品 | Ø10 mm | 780 nm | λ/4 | ¥428 | 2周 |
|
加入购物车 | |
|
QWP13-795A-M 新品 | Ø10 mm | 795 nm | λ/4 | ¥428 | 2周 |
|
加入购物车 | |
|
QWP13-850A-M 新品 | Ø10 mm | 850 nm | λ/4 | ¥428 | 2周 |
|
加入购物车 | |
|
QWP13-1064A-M 新品 | Ø10 mm | 1064 nm | λ/4 | ¥428 | 当天 |
|
加入购物车 | |
|
QWP13-1310A-M 新品 | Ø10 mm | 1310 nm | λ/4 | ¥428 | 2周 |
|
加入购物车 | |
|
QWP13-1550A-M 新品 | Ø10 mm | 1550 nm | λ/4 | ¥428 | 当天 |
|
加入购物车 | |
|
QWP25-405A-M | Ø21.5 mm | 405 nm | λ/4 | ¥518 | 当天 |
|
加入购物车 | |
|
QWP25-442A-M | Ø21.5 mm | 442 nm | λ/4 | ¥518 | 当天 |
|
加入购物车 | |
|
QWP25-488A-M | Ø21.5 mm | 488 nm | λ/4 | ¥518 | 当天 |
|
加入购物车 | |
|
QWP25-520A-M | Ø21.5 mm | 520 nm | λ/4 | ¥518 | 当天 |
|
加入购物车 | |
|
QWP25-532A-M | Ø21.5 mm | 532 nm | λ/4 | ¥518 | 当天 |
|
加入购物车 | |
|
QWP25-633A-M | Ø21.5 mm | 633 nm | λ/4 | ¥518 | 当天 |
|
加入购物车 | |
|
QWP25-670A-M | Ø21.5 mm | 670 nm | λ/4 | ¥518 | 当天 |
|
加入购物车 | |
|
QWP25-780A-M | Ø21.5 mm | 780 nm | λ/4 | ¥518 | 当天 |
|
加入购物车 | |
|
QWP25-795A-M | Ø21.5 mm | 795 nm | λ/4 | ¥518 | 当天 |
|
加入购物车 | |
|
QWP25-800A-M | Ø21.5 mm | 800 nm | λ/4 | ¥518 | 当天 |
|
加入购物车 | |
|
QWP25-808A-M | Ø21.5 mm | 808 nm | λ/4 | ¥518 | 当天 |
|
加入购物车 | |
|
QWP25-850A-M | Ø21.5 mm | 850 nm | λ/4 | ¥518 | 当天 |
|
加入购物车 | |
|
QWP25-905A-M | Ø21.5 mm | 905 nm | λ/4 | ¥518 | 1周 |
|
加入购物车 | |
|
QWP25-980A-M | Ø21.5 mm | 980 nm | λ/4 | ¥518 | 当天 |
|
加入购物车 | |
|
QWP25-1030A-M | Ø21.5 mm | 1030 nm | λ/4 | ¥518 | 当天 |
|
加入购物车 | |
|
QWP25-1053A-M | Ø21.5 mm | 1053 nm | λ/4 | ¥518 | 当天 |
|
加入购物车 | |
|
QWP25-1064A-M | Ø21.5 mm | 1064 nm | λ/4 | ¥518 | 当天 |
|
加入购物车 | |
|
QWP25-1310A-M | Ø21.5 mm | 1310 nm | λ/4 | ¥518 | 当天 |
|
加入购物车 | |
|
QWP25-1550A-M | Ø21.5 mm | 1550 nm | λ/4 | ¥518 | 1周 |
|
加入购物车 | |
|
QWP51-405A-M 新品 | Ø45 mm | 405 nm | λ/4 | ¥968 | 3周 |
|
加入购物车 | |
|
QWP51-520A-M 新品 | Ø45 mm | 520 nm | λ/4 | ¥968 | 3周 |
|
加入购物车 | |
|
QWP51-532A-M 新品 | Ø45 mm | 532 nm | λ/4 | ¥968 | 3周 |
|
加入购物车 | |
|
QWP51-633A-M 新品 | Ø45 mm | 633 nm | λ/4 | ¥968 | 当天 |
|
加入购物车 | |
|
QWP51-780A-M 新品 | Ø45 mm | 780 nm | λ/4 | ¥968 | 3周 |
|
加入购物车 | |
|
QWP51-795A-M 新品 | Ø45 mm | 795 nm | λ/4 | ¥968 | 3周 |
|
加入购物车 | |
|
QWP51-850A-M 新品 | Ø45 mm | 850 nm | λ/4 | ¥968 | 3周 |
|
加入购物车 | |
|
QWP51-1064A-M 新品 | Ø45 mm | 1064 nm | λ/4 | ¥968 | 当天 |
|
加入购物车 | |
|
QWP51-1310A-M 新品 | Ø45 mm | 1310 nm | λ/4 | ¥968 | 3周 |
|
加入购物车 | |
|
QWP51-1550A-M 新品 | Ø45 mm | 1550 nm | λ/4 | ¥968 | 3周 |
|
加入购物车 |
LBTEK 聚合物真零级四分之一波片基于N-BK7玻璃基底和液晶聚合物双折射材料,通过精确控制液晶聚合物薄膜的厚度便可以精确控制o光(垂直于光轴)和e光(平行于光轴)在经过LCP后产生π/2的相位差,从而得到λ/4延迟量。未安装机械外壳的聚合物真零级二分之一波片,Ø25.4 mm和Ø50.8 mm波片采用D型切边设计且快轴方向与切边平行,Ø12.7 mm波片无切边以侧面划线方式标示快轴方向,方便客户快速辨别使用。
LBTEK 聚合物真零级波片常安装于旋转调整架
产品型号 | 通光孔径 | 工作波长 | 延迟量 | 单价 | 对比 | 发货日期 | |||
---|---|---|---|---|---|---|---|---|---|
|
QWP13-405A 新品 | Ø10 mm | 405 nm | λ/4 | ¥385 | 2周 |
|
加入购物车 | |
|
QWP13-520A 新品 | Ø10 mm | 520 nm | λ/4 | ¥385 | 2周 |
|
加入购物车 | |
|
QWP13-532A 新品 | Ø10 mm | 532 nm | λ/4 | ¥385 | 2周 |
|
加入购物车 | |
|
QWP13-633A 新品 | Ø10 mm | 633 nm | λ/4 | ¥385 | 当天 |
|
加入购物车 | |
|
QWP13-780A 新品 | Ø10 mm | 780 nm | λ/4 | ¥385 | 2周 |
|
加入购物车 | |
|
QWP13-795A 新品 | Ø10 mm | 795 nm | λ/4 | ¥385 | 2周 |
|
加入购物车 | |
|
QWP13-850A 新品 | Ø10 mm | 850 nm | λ/4 | ¥385 | 2周 |
|
加入购物车 | |
|
QWP13-1064A 新品 | Ø10 mm | 1064 nm | λ/4 | ¥385 | 当天 |
|
加入购物车 | |
|
QWP13-1310A 新品 | Ø10 mm | 1310 nm | λ/4 | ¥385 | 2周 |
|
加入购物车 | |
|
QWP13-1550A 新品 | Ø10 mm | 1550 nm | λ/4 | ¥385 | 当天 |
|
加入购物车 | |
|
QWP25-405A | Ø21.5 mm | 405 nm | λ/4 | ¥454 | 当天 |
|
加入购物车 | |
|
QWP25-520A | Ø21.5 mm | 520 nm | λ/4 | ¥426 | 当天 |
|
加入购物车 | |
|
QWP25-532A | Ø21.5 mm | 532 nm | λ/4 | ¥454 | 1周 |
|
加入购物车 | |
|
QWP25-633A | Ø21.5 mm | 633 nm | λ/4 | ¥454 | 当天 |
|
加入购物车 | |
|
QWP25-780A | Ø21.5 mm | 780 nm | λ/4 | ¥454 | 当天 |
|
加入购物车 | |
|
QWP25-795A | Ø21.5 mm | 795 nm | λ/4 | ¥454 | 当天 |
|
加入购物车 | |
|
QWP25-850A | Ø21.5 mm | 850 nm | λ/4 | ¥454 | 当天 |
|
加入购物车 | |
|
QWP25-1064A | Ø21.5 mm | 1064 nm | λ/4 | ¥454 | 当天 |
|
加入购物车 | |
|
QWP25-1550A | Ø21.5 mm | 1550 nm | λ/4 | ¥454 | 当天 |
|
加入购物车 | |
|
QWP51-405A 新品 | Ø45 mm | 405 nm | λ/4 | ¥895 | 3周 |
|
加入购物车 | |
|
QWP51-520A 新品 | Ø45 mm | 520 nm | λ/4 | ¥895 | 3周 |
|
加入购物车 | |
|
QWP51-532A 新品 | Ø45 mm | 532 nm | λ/4 | ¥895 | 3周 |
|
加入购物车 | |
|
QWP51-633A 新品 | Ø45 mm | 633 nm | λ/4 | ¥895 | 当天 |
|
加入购物车 | |
|
QWP51-780A 新品 | Ø45 mm | 780 nm | λ/4 | ¥895 | 3周 |
|
加入购物车 | |
|
QWP51-795A 新品 | Ø45 mm | 795 nm | λ/4 | ¥895 | 3周 |
|
加入购物车 | |
|
QWP51-850A 新品 | Ø45 mm | 850 nm | λ/4 | ¥895 | 3周 |
|
加入购物车 | |
|
QWP51-1064A 新品 | Ø45 mm | 1064 nm | λ/4 | ¥895 | 当天 |
|
加入购物车 | |
|
QWP51-1310A 新品 | Ø45 mm | 1310 nm | λ/4 | ¥895 | 3周 |
|
加入购物车 | |
|
QWP51-1550A 新品 | Ø45 mm | 1550 nm | λ/4 | ¥895 | 当天 |
|
加入购物车 |
