角度位移台

  • 参数规格
  • 组装
  • 反馈
产品说明
  • 绕虚拟点的纯旋转运动
  • 可组装成多轴角度位移台
  • 可完全锁定

     LBTEK 角度位移台使物体绕一个固定点在小角度范围内精确地旋转。角度位移台和线性位移台相似,但和提供线性运动不同的是,角度位移台绕平台安装表面上方的固定点进行部分旋转。LBTEK 巧妙设计旋转点到安装表面的距离,使两个不同型号的角度位移台能以XY配置进行堆叠,而且两个位移台都绕同一点旋转。LBTEK 角度位移台采用弧形滚珠/交叉滚柱导轨和弧形T型槽两种形式;交叉滚柱导轨可以把平台高度降低,即可以把平台做得比较“扁”,这个对XY平台拼接很重要,因为是滚动体交叉排列,多方向受力时比较稳定;而弧形T型槽结构简单可以将体积进一步缩小且较为经济。

通用参数
材质
6061-T6铝合金
表面处理
黑色阳极氧化

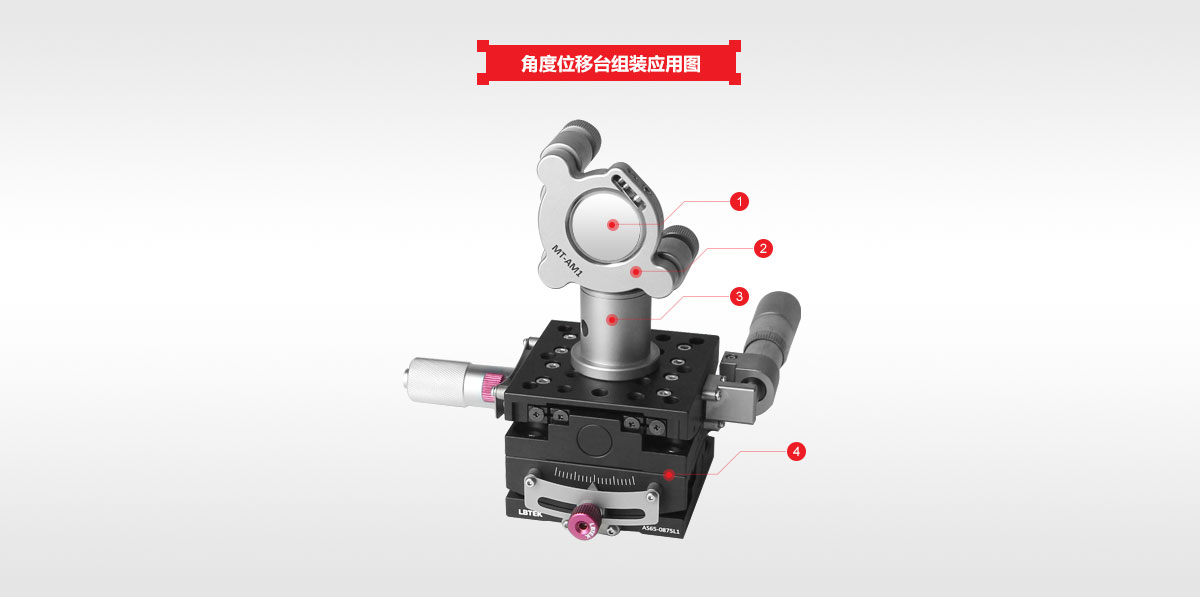

LBTEK 角度位移台组装应用图 ① 金属平面反射镜PM10-AL×1
② 1英寸不锈钢镜架MT-AM1×1
③ 光学接杆OP1B-50B4×1 ④ 角度位移台AS65-0850L2×1

LBTEK 角度位移台组装应用图 ① 0.5英寸不锈钢镜架MT-AM05S1×1 ② 金属膜平面反射镜PM05-UVAL×1
③ 二轴角度位移台GPR2-25.4×1
姓名
手机
单位
邮箱
联系我
反馈产品
反馈类型
{{item.type_name}}
反馈内容
提 交
历史反馈
{{item.user_name}}发布于{{item.create_time}}
{{item.question_content}}
角度位移台,交叉滚柱导轨
  • 左侧驱动,带标准测微头
  • 台面尺寸:65 mm×65 mm
  • 行程: ±8°/±10°
  • M6安装孔位

LBTEK 的角度位移台绕旋转点在一定角度范围内提供无阻碍、纯旋转运动。由于紧凑、可堆叠设计,一个位移台可固定在另一个的顶板上,搭建成二轴,而且它们的旋转点重叠(AS65-1050L1安装在AS65-0875L1上可使两个位移台旋转中心重合,从而实现XY方向角度调节),AS65-0850L2已集成安装为二轴,可直接应用。微分头可提供准确且可重复的定位,侧面有分度为1°的刻度尺。位移台侧面带手拧锁紧螺钉,到达预定位置后可锁紧固定。底部具有四个M6沉头孔,可使用M6螺钉安装到面包板、光学平台或其他位移台上。

AS65-1050L1安装在AS65-0875L1上
产品型号 行程 旋转中心高 对比 文件 单价 发货日期 购物车
AS65-1050L1 ±10° 50±0.2 mm
¥3100

1周

加入购物车
AS65-0875L1 ±8° 75±0.2 mm
¥3250

3周

加入购物车
AS65-0850L2 X轴±8°/Y轴±10° 50±0.2 mm
¥6364

2周

加入购物车
角度位移台,弧形T型槽
  • 末端直驱,带定制微分头
  • 台面尺寸:38.1mm×38.1mm
  • 行程:±5°/±10°
  • M4/M3螺纹孔,M6安装沉头孔槽

LBTEK 的角度位移台绕旋转点在一定角度范围内提供无阻碍、纯旋转运动,精密弧形T型槽设计,通过波珠弹簧消除加工间隙,提高其运动路径的稳定性。由于紧凑、可堆叠设计,一个位移台可固定在另一个的顶板上,搭建成二轴,而且它们的旋转点重叠(GPR-25.4安装在GPR-44.4上可使两个位移台旋转中心重合,从而实现XY方向角度调节),GPR2-25.4已集成安装为二轴,可直接应用。微分头可提供粗略可重复的定位,微分头采用定制螺距使其旋转一圈位移台旋转约1°,每一小格约为2.4′;侧面带有差分刻线其差分精度为10′。位移台侧面带锁紧螺钉,到达预定位置后可通过1.5 mm六角扳手(附送)锁紧固定。底部具有两个M6沉头孔槽,可使用M6螺钉安装到面包板、光学平台或其他位移台上;台面带有M4和M3螺纹孔,可安装接杆或者镜架等带有M4螺纹孔或者沉头孔的器件。

角度位移台安装于LS40-13C1不锈钢位移台上
产品型号 行程 旋转中心高 对比 文件 单价 发货日期 购物车
GPR-25.4 ±10° 25.4 mm±0.2
¥1895

3周

加入购物车
GPR-44.4 ±5° 44.4 mm±0.2
¥1868

3周

加入购物车
GPR2-25.4 X轴±5°,Y轴±10° 25.4 mm±0.2
¥3705

当天

加入购物车
