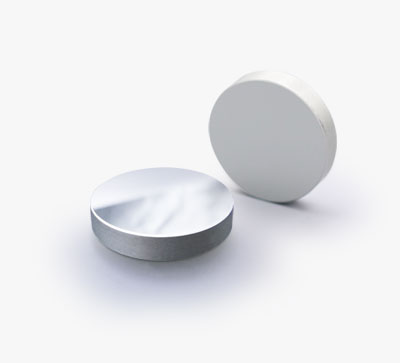

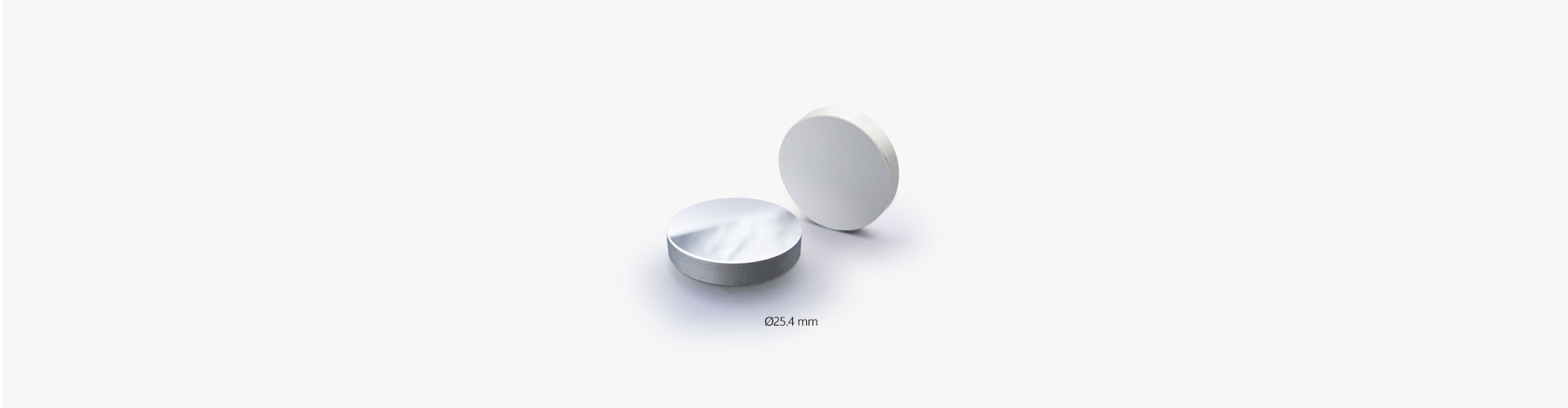

锗窗口片,未镀膜,2.0 μm-16.0 μm

  • 参数规格
  • 曲线
  • 技术说明
  • 组装
产品说明
  • 光学材质:锗
  • 工作波长:2.0 μm -16.0 μm

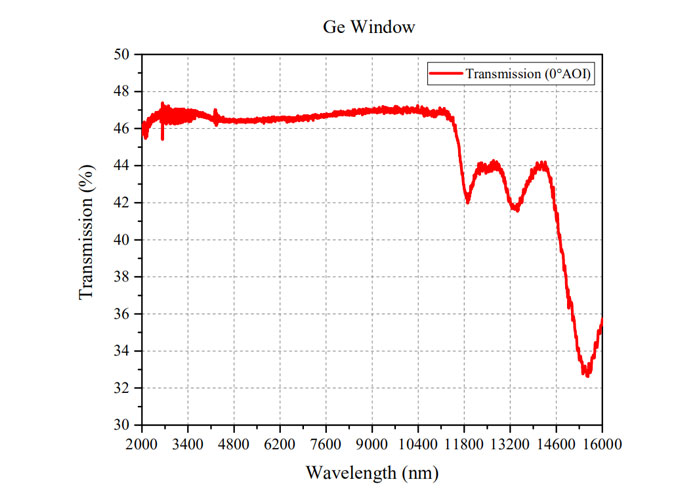

     LBTEK提供标准未镀膜锗(Ge)高精度窗口片。该未镀膜窗口片工作波长范围由2.0 μm到16.0 μm波段,并且整个波段范围内均具有很高的透射率。详情见透过率曲线。由于锗材料具有红外较宽光谱范围透过,它非常适合用于红外激光应用。锗在可见光波段的不透光特性使得该材料还能作为长波通滤光片,大于2.0 μm波长透过。锗的光谱透过率对温度非常敏感;环境温度100°C材料吸收度变得极大以至于几乎不透光,在环境温度200 °C时完全不透光。 锗材料含有有害物质,操作时务必佩戴手套,滤式防尘口罩,戴化学安全防护眼镜及穿防渗透工作服。并且操作结束后洗手。

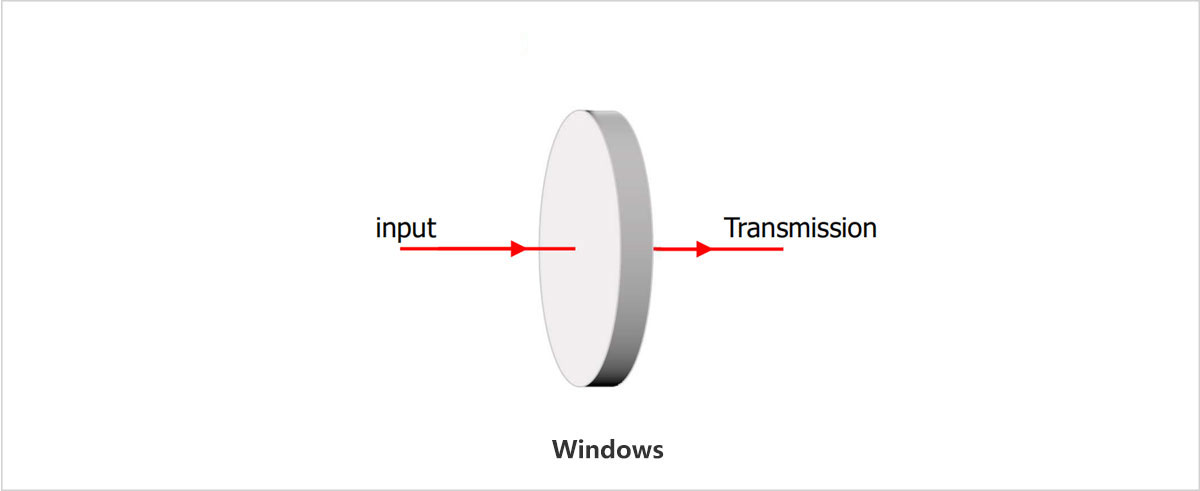

示意图
通用参数
光学元件材质
Ge
通光孔径
90% CA
工作波长
2.0 μm -16.0 μm
表面光洁度(划痕/麻点)
40/20
表面平整度(@633 nm)
λ
表面平行度
≤2 arcmin
直径
25.4 mm

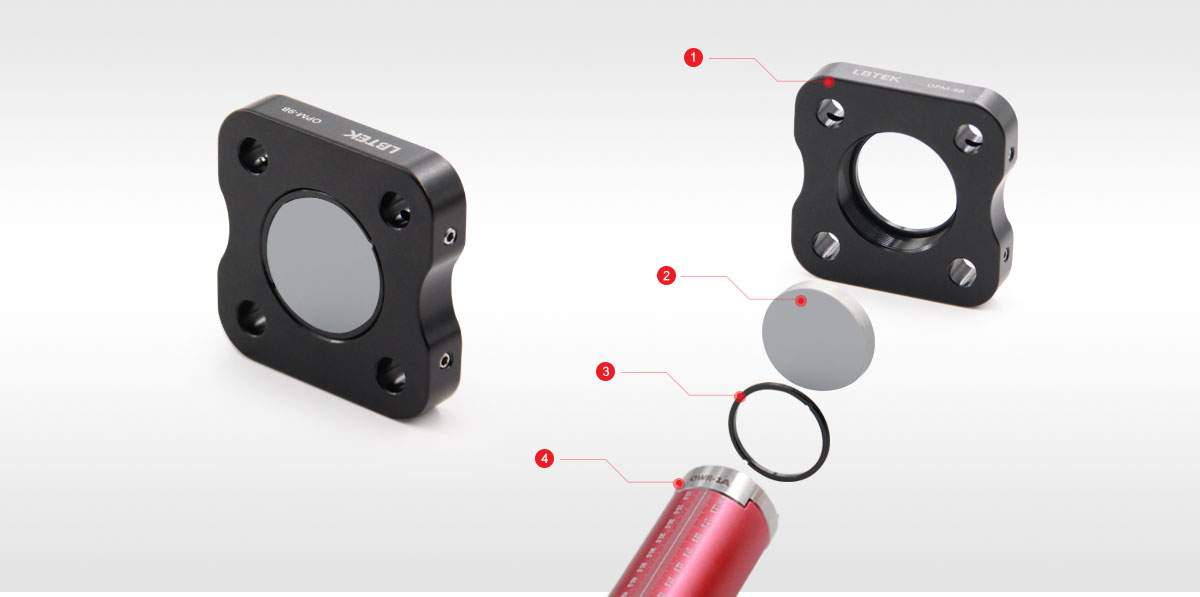

① 30 mm同轴安装板OPM-12.5A(带卡环)×1

② Ø25.4 mm窗口片×1

③ 卡环SM1R×1

④ 卡环扳手OWR-1A×1

LBTEK Ø25.4 mm窗口片可以通过同轴安装板来固定安装

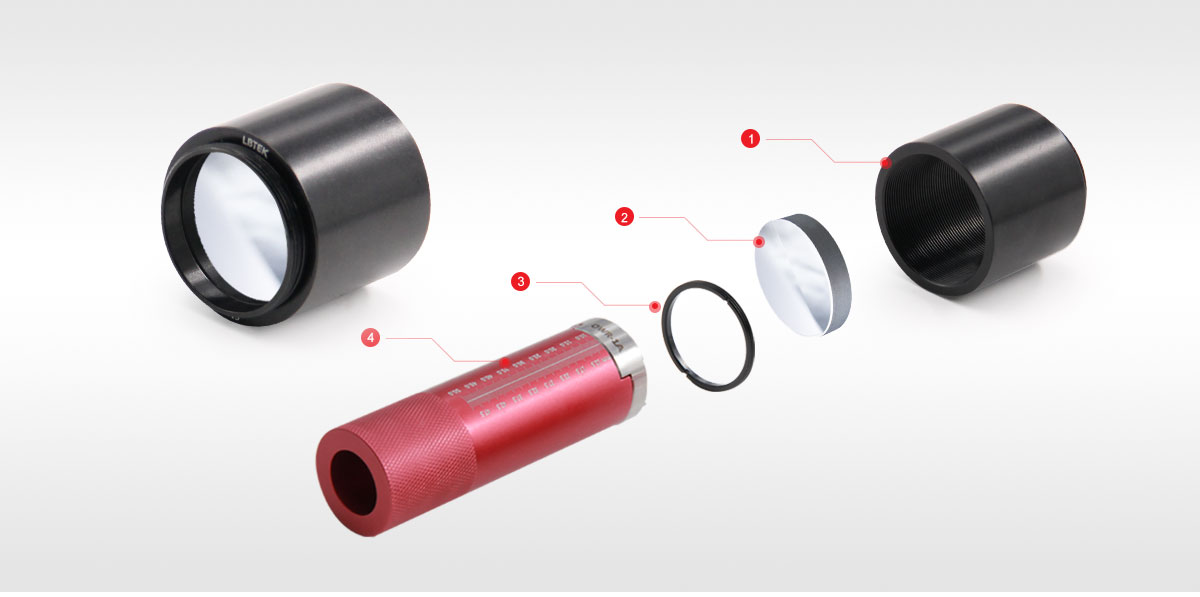

① Ø25.4 mm透镜套筒SM1-12.5A(带卡环)×1

② Ø25.4 mm窗口片×1

③ 卡环SM1R×1

④ 卡环扳手OWR-1A×1

LBTEK 窗口片透镜套筒固定安装方式

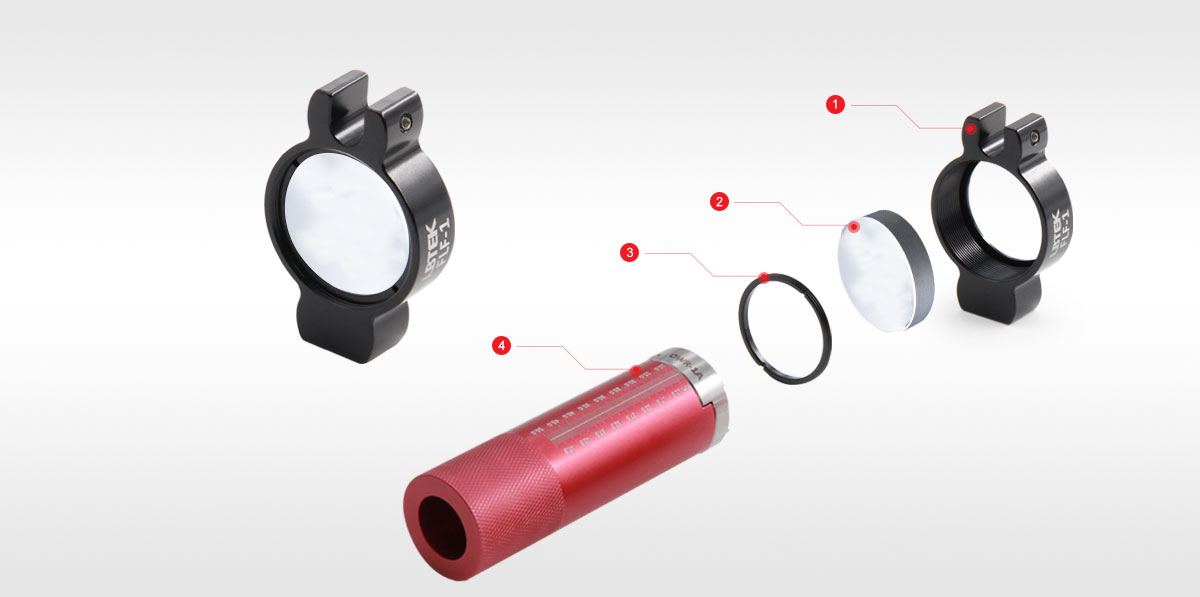

① 固定式透镜镜架FLF1(带卡环)×1

② Ø25.4 mm窗口片×1

③ 卡环SM1R×1

④ 卡环扳手OWR-1A×1

LBTEK 窗口片固定式镜架安装方式

锗窗口片,未镀膜,2.0 μm-16.0 μm
  • 基片材料:锗
  • 工作波长:2.0 μm -16.0 μm

锗的光谱透过率对温度非常敏感;环境温度100°C材料吸收度变得极大以至于几乎不透光,在环境温度200 °C时完全不透光。 锗材料含有有害物质,操作时务必佩戴手套,滤式防尘口罩,戴化学安全防护眼镜及穿防渗透工作服。并且操作结束后洗手。LBTEK所有圆形透镜均可安装于LBTEK标准透镜套筒、固定式透镜镜架以及各类同轴安装板上。客户可针对不同应用场景选择最佳安装方式。

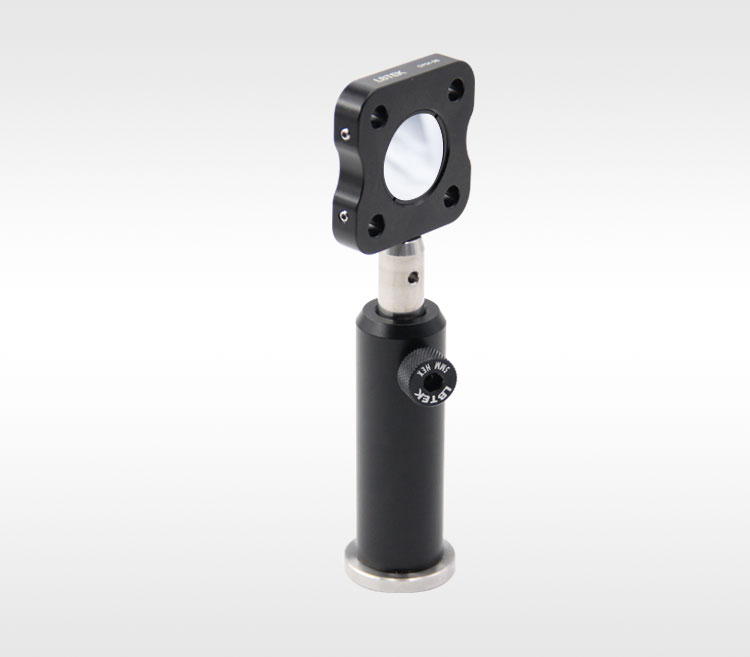

LBTEK 已安装窗口片
产品型号 光学元件材质 直径 通光孔径 对比 单价 发货日期 购物车
OW2-Ge Ge 25.4 mm 90% CA
¥1097 2周
