LBTEK 提供的电动式空间光可调延迟线由高功率反射棱镜、可移动的反射组件组成。该装置中的四个反射面均镀有高反射率的反射膜层，单面反射率在45°入射时高达99%。且反射膜层为宽波段设计，分为400 nm-750 nm、750 nm-1100 nm、1100 nm-1650 nm。电动式空间光可调延迟线的机械结构设计紧凑，组装简单，多个组件可兼容商城其他安装板，也可进行组件替换等。LBTEK 电动式空间光可调延迟线具有皮秒级时间分辨率、宽波段可用、高反射率等特点，可用于自相关、互相关与光学采样、脉冲同步、干涉传感器、波长计等领域。
|
行程范围
105 mm |
材质
6061-T6铝合金 |
|
表面处理
黑色阳极氧化 |
可移动台面尺寸
90 mm×90 mm |
|
通信接口
USB Type-C |
| 配件名称 | 数量 | LB-VDLE-700A | LB-VDLE-700B | LB-VDLE-700C |
| 机械主机 | 1 | ✓ | ✓ | ✓ |
| 宽波带反射镜Ø12.7 mm |
2 | ✓ | ✓ | ✓ |
| 直角棱镜L 25.0 mm | 1 | ✓ | ✓ | ✓ |
| 电源线 | 1 | ✓ | ✓ | ✓ |
| USB Type-C线 | 1 | ✓ | ✓ | ✓ |
电动式空间光可调延迟线
空间光可调延迟线是光延迟线的一种，光信号在一端输入后，经过反射镜组件，再从输出端输出，整个过程均在空间中传播，入射光斑大小可由入射端的光阑进行调节。通过移动反射组件的位置，可以改变光信号在空间中的传播距离，实现光信号的时间延迟。
1. 通过改变光的传输距离精确控制延迟时间；
2. 高反射率、多位延迟、宽波带可用；
3. 高稳定性和可靠性；
4. 组件可更换、支持多种集成方式。

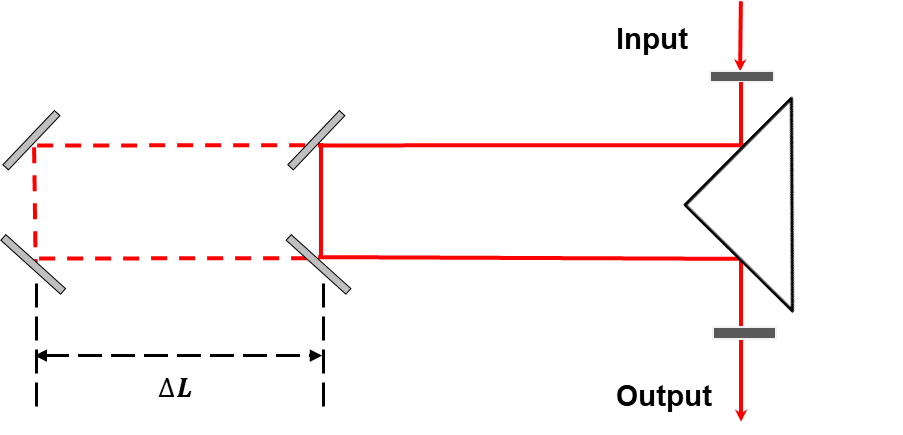

空间光可调延迟线光路简图如图1 所示，准直光束通过可调光阑入射到器件中，在直角棱镜反射镜的一侧直角边发生反射，而后进入可移动的反射镜组件中，进行180°的光束反转。反转后的光束在直角棱镜反射镜的另一直角边反射，最后通过光阑输出。反射组件可通过丝杆控制移动一段距离，调节光信号延迟时间。基于空间光延迟线的功能，该器件可用于自相关、互相关与光学采样，脉冲同步，干涉传感器，波长计等领域。
图1 空间光可调延迟线的工作原理简图
1. 延迟时间：
LBTEK提供的空间光可调延迟线为双程延迟模式，其延迟时间计算方式如下所示：

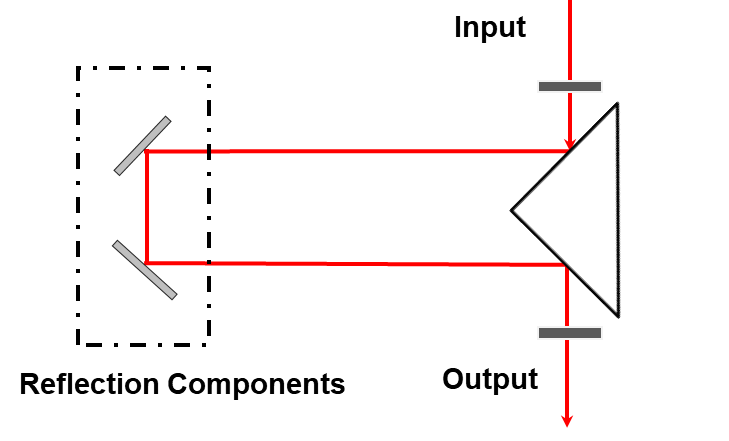

图2 空间光延迟线的延迟测试示意图
如图2中所示，反射组件位置移动\( △L \) 距离时，产生的光程差是两倍的移动距离，所以光信号产生的延迟时间\( △T \) 为两倍的移动距离与光在空气中传播的速度\( c \) 的比值。即：
\( △T=2△L/c \)
当丝杆导轨移动距离1.0毫米时，对应的光延迟时间为6.68皮秒。
2. 延迟精度：
延迟时间精度与驱动电机密切相关，电机的精度越高，对应的延迟时间精度理论值也会越高。电动式空间光可调延迟线为两相步进电机驱动，移动距离对应的延迟时间精度可达到皮秒。
LBTEK 提供的电动式空间光可调延迟线套件包含了电动控制位移台、直角棱镜组件以及可调反射镜组件。结合配套使用的计算机软件，通过移动反射组件的位置，可以改变光信号在空间中的传播距离，实现光信号皮秒级分辨率的时间延迟。其中电动控制反射组件行程范围为105 mm，延迟范围可达0 ps~700 ps。软件支持设置延迟时间、巡航模式、巡航次数等参数。电动控制位移台上有M4、M6螺纹孔，支持多种安装集成方式。并且支持工作波段400 nm-750 nm、750 nm-1100 nm、1100 nm-1650 nm三种可选。
