LBTEK可调偏振镜由两片薄膜线性偏振片组成，偏振片各自由前后两层N-BK7玻璃衬底与中间的线性偏振薄膜组成，能够连续降低亮度用作光强衰减器。当两片偏振片的透射轴与入射光偏振方向平行时，透过率达到最大，此时转环对准（＋）标记；当入射偏振片透射轴与入射光偏振方向平行，出射偏振片透射轴与入射偏振片透射轴垂直时，透过率最小，此时转环对准（-）标记。LBTEK提供工作波长为400-700 nm和700-1700 nm的可调偏振镜。
|
通光孔径
Ø21.5 mm |
|
入射角
0°±20 ° |
|
表面光洁度（划痕/麻点）
40/20 |
注释
1. P偏振光透过率：入射光偏振方向与入射偏振片（固定）以及出射偏振片透射轴平行时测得；
2. 非偏振光透过率：非偏振光入射时测得的透过率，此时入射偏振片与出射偏振透射轴垂直；
3. 消光比：最大透过率（P偏振光透过率）与最小透过率（入射光偏振方向与入射偏振片透射轴平行，出射偏振片透射轴与入射偏振片透射轴垂直）的比值；

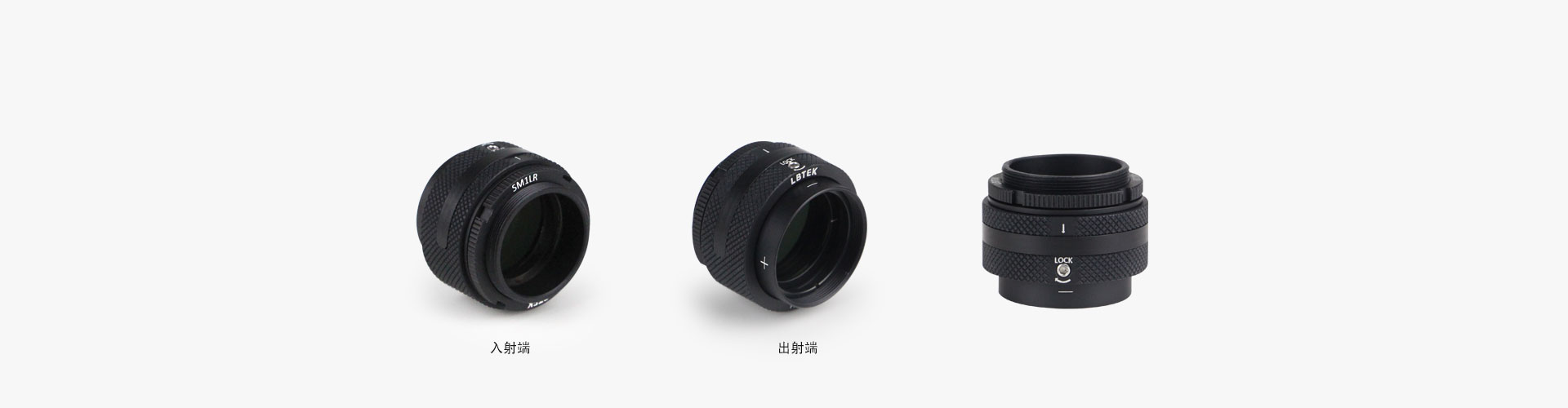

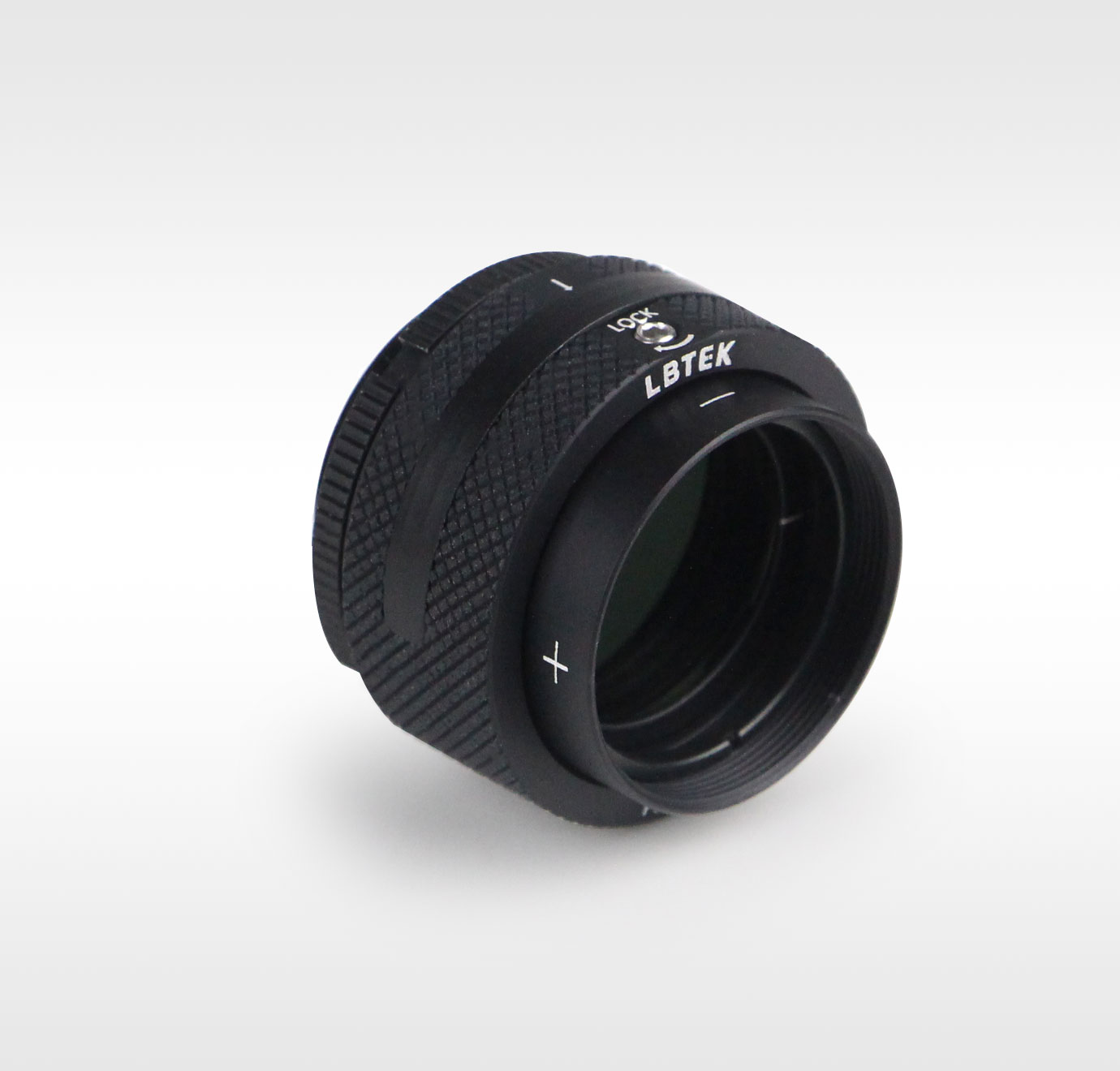

可调偏振镜入射和出射端分别有SM1外螺纹和内螺纹，可通过螺纹连接其他光学元件或组件。将可调偏振镜拧入SM1内螺纹组件时，使用PCW-A扳手（单独出售）拧紧SM1LR带槽锁定环来固定可调偏振镜，可使入射偏振片的透射轴与输入光源的偏振方向平齐。滚花环上箭头对准（＋）时，两片偏振片的透射轴与入射光偏振方向平行，此时透过率最大；滚花环上箭头对准（-）时，入射偏振片透射轴与入射光偏振方向平行，出射偏振片透射轴与入射偏振片透射轴垂直时，透过率最小。滚花转环可以转动超过标记（＋）和标记（-）15°，以满足最大透过率到最小透过率的调节需求。转动出射偏振片，可连续调节出射光强度；使用M1.5六角扳手拧紧M3×2.5平头紧定螺钉，可锁紧出射偏振片，固定透过率大小。可调偏振镜适用于低功耗的应用场景，当用于产生线偏振光时，具有较高的消光比和±20 °的大入射角范围的特点。
