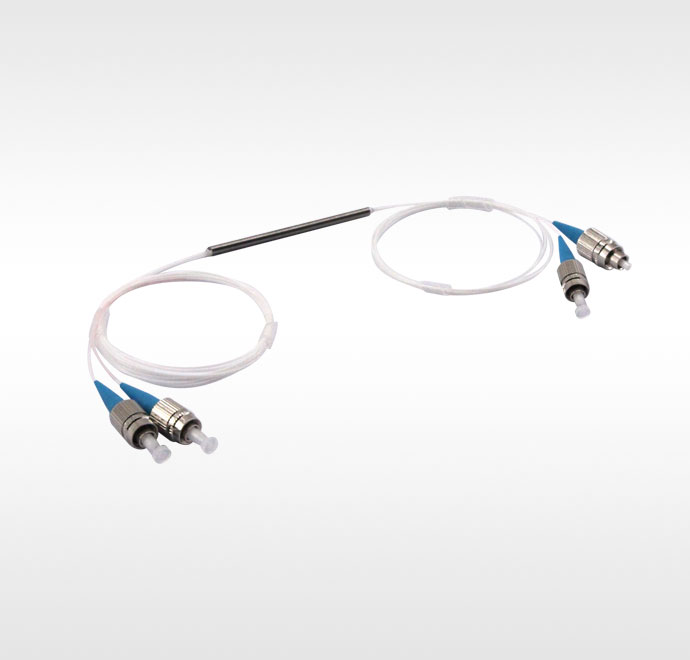

LBTEK 2×2单模光纤耦合器采用熔融拉锥技术制作而成，能使在光纤中传输的光信号在特殊结构的耦合区发生耦合，对光功率按一定比例进行分配和耦合。LBTEK光纤耦合器产品覆盖405-2000 nm的波长范围，具有低插入损耗、低附加损耗、高回波损耗以及良好的稳定性等特点，可广泛应用于光纤通信、水下激光通信、光纤激光器、光纤放大器等领域。LBTEK提供多种定制服务，包括定制多种耦合结构（1×2、1×4和2×2等）、功率、波长、耦合比例以及接头等，具体定制需求，请联系LBTEK技术支持。
光纤耦合器
一． 定义
熔融拉锥型光纤耦合器（FBT Coupler）是一类能使传输中的光信号在特殊结构耦合区发生耦合，并对进行再分配的光无源器件。早期多用在传输干路中取出一定的功率，用于监控等。随着光纤光学技术的迅猛发展，光纤耦合器逐步开发出1×2、1×4、1×8或2×2、4×4等多种耦合类型，以及多种不同的耦合比例应用。
二． 特点
1. 按一定功率比例将一束光分成两束或多束光传输。
2. 宽工作波长带宽、低附加损耗、高稳定性和可靠性。
3. 熔融拉锥技术制作，在405 nm-2000 nm波长范围内提供多种波长选择。
4. 提供FC/APC和FC/UPC两种接头可选。
三． 说明
1. 熔融拉锥耦合器
熔融拉锥耦合器是由两根互相平行的光纤组成，将两根光纤通过缠绕在一起，在高温的环境下拉伸，使光纤逐步融化的同时被拉伸，两根光纤的纤芯逐渐靠近至一定距离。这个通过光纤缠绕、熔融拉伸形成的两根光纤的融合区域称为耦合区域（Coupling Region），其结构如下图1所示。
图1. 熔融拉锥区域结构及光耦合分配示意图(黄色纤芯，蓝色包层，红色光能量)
耦合区域的长度L决定了两根光纤之间的耦合比。在制造过程中，在端口Pin端持续输入光波，然后实时监控每个输出端口的输出功率。当达到设计的耦合比时，全自动的制造过程就会停止拉伸。由此产生的耦合器本质上是一根光纤，但是有两根纤芯，只是两个芯非常接近。这个过程就被称为熔融拉锥(FBT)过程。
2. 原理
通过光纤的光的强度分布基本上是高斯分布。也就是说，强度在中心处最大，由中心越接近纤芯/包层界面能量逐渐减小。值得注意的是：呈高斯分布的能量的尾部能量略微延伸越过了纤芯和包层的边界。这个尾部能量的光波叫做倏逝波。图2表示光波在光纤中的横截面中的能量分布图。垂直虚线表示光纤芯/包层边界。红色的部分就是倏逝波能量。
图2. 光在光纤中传输的能量分布(红色部分表示倏逝波的能量)
在FBT过程中，两根的平行光纤的纤芯非常接近，以至于倏逝波可以从一根纤芯“泄漏”到另一根纤芯中。在耦合区产生的能量交换的程度主要取决于纤芯间的间距‘d’和耦合区的长度‘L’从图1中可以发现,如果耦合长度足够长,能量可以完全从一根光纤耦合到另一根光纤。如果它的长度再长一些，耦合过程就会继续将能量转移回原来的光纤中。通过选择合适的长度，可以实现任意给定的功率传递比。这就是为什么我们能通过对拉锥过程的控制制作50/50或10/90耦合器。
3.我们通过一个实例来了解一下

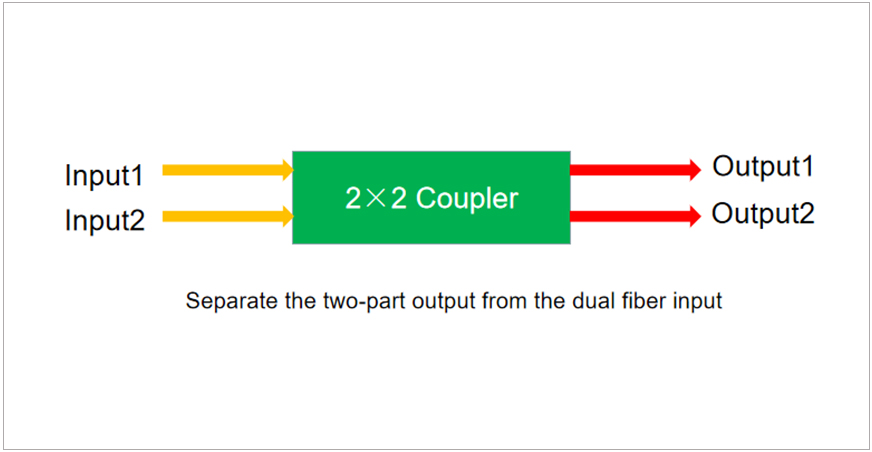

图3. 2×2端口结构50/50拉锥耦合器。
如图3所示的熔融拉锥器件是一个1550 nm 50/50耦合器。假设我们向端口1输入1mW的1550nm的光，同样向端口4输入1mW的1550nm的光。那么我们在输出端口2和3能分别测得多大的光功率? 很明显，我们将在每个输出端口测得1mW，每个输入端口的光都被分成了50/50两个相等的部分。
再假设我们向端口1输入1mW，向端口4输入2mW。现在输出端口2和3能分别测得多大? 根据前面的结论，每条路径输入的光能量被分割成两个相等的部分，所以现在我们在每个输出端口测得1.5 mW(端口1贡献0.5 mW，端口4贡献1 mW)。
我们进一步分析一下，仍然使用图3，一个50/50耦合器。假设端口4现在被破坏了（例如被切断了，一般的三端口器件都是先做成4端口，然后再将4端口的光纤弄断并做粗糙处理，避免光滑的断面产生反射回波）变成了一个1x2耦合器。如果我们在1号端口输入2mW，很容易知道到我们最终将在2号和3号端口测得得1mW。
4. 拉锥耦合器的互易性
在一个标准的50/50，2x2耦合器中，如果翻转光输入输出反向，因为其结构的对称性，我们很容易理解它的正反向传输具有相同的性质。然而，当使用1x2耦合器时，人们有时会产生疑惑，因为器件的明显不对称会给人一种错觉，认为它反向传输的工作原理会和正向传输时不一样。
继续上一个2x2耦合器的示例，如果光由原来的两个“输出”端口2和3输入，光是否会100%的从端口1出来呢?当然不是，光同样也想从被破坏的端口4出来。因此，如果我们只在从端口2输入1mW，那么只有0.5 mW从端口1输出。或者，如果我们向端口2输入1mW，向端口3输入2mW，那么我们将从端口1输出1.5 mW（端口2贡献0.5mW，端口3贡献1mW）。这种能量分配方式与正向传输是一致的。所以拉锥型耦合器具有互易性，正反方向传输具有相同的性质。
综上我们要知道，一个1x2耦合器其本质就是一个2x2耦合器，只是其中一根光纤被剪断，破坏了(以减少从断面的反射)。
5.关键参数
（1）插入损耗IL (Insertion Loss)
是指增加Coupler而产生的附加损耗，定义为该无源器件的输入和输出端口的光功率之比，即：
IL=10 lg（Pout /Pin）
式中： Pout为输出端口的光功率，Pin为输入端口的光功率。该器件的性能要求对正向入射光的插入损耗越小越好。
图7. 1×2光纤耦合器输出端1插损测试示意图。
以图7为例，可知Input端输入光功率Pin =100mW，Output 1端输出光功率Pout=90mW，那么Output 1端的插损IL为：
IL= 10 × lg (89/100)
= 10 × (-0.05)
= -0.5dB
图8. 1×2光纤耦合器输出端2插损测试示意图。
同理，由图8可知Input端输入光功率Pin =100mW，Output 2端输出光功率Pout=95mW，那么Output 2端的插损IL为：
IL= 10 × lg (9/100)
= 10 × (-1.04)
= -10.4dB
（2）附加损耗 Excess Loss (Isolation)
附加损耗是指光纤耦合器整体的能量传输损失情况。定义为：所有输出通道的功率之和与入射光总功率值的比的分贝数，表示为：
EL= 10×lg[ (Pout1 + Pout2 )/Pin ]
式中：Pin表示光输入的光功率，Pout1表示通道1光输出的光功率，Pout2表示通道2光输出的光功率。该器件的性能要求EL越小越好。

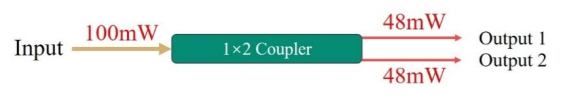

图9 Coupler器件EL示意图
由图9可知Input端输入光功率Pin =100mW，Output 1端输出光功率Pout=48mW，那么Output 2端输出光功率Pout=48mW，则器件的附加损耗为：
EL= 10 × lg [(48+48)/100]
= 10 × (-0.017)
= -0.17dB
（注：一般计算结果为负值，但实际填写或使用时常常会将负号省略）

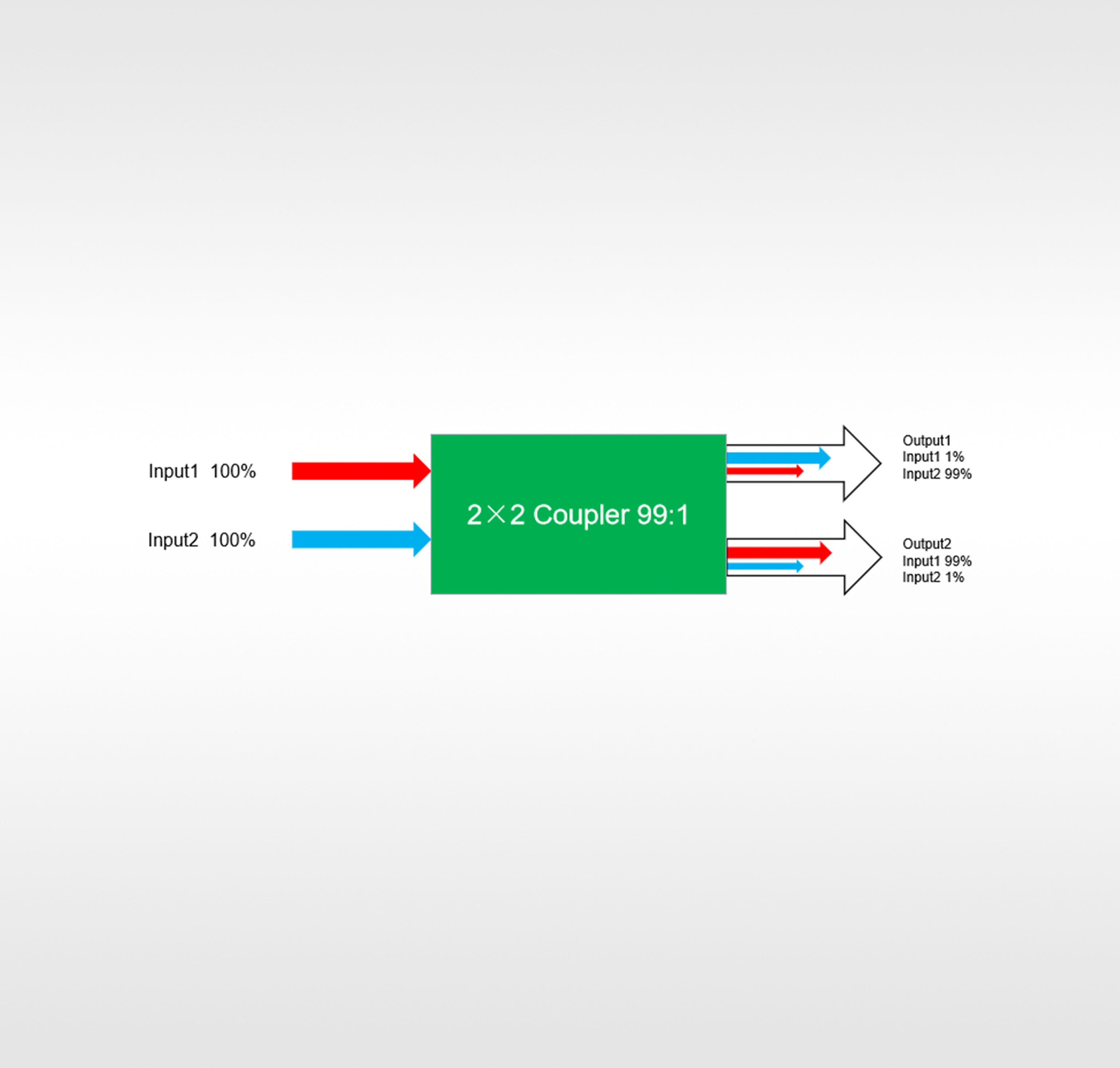

LBTEK 1:99 单模光纤耦合器能够将两根光纤传输的光能量按1:99的耦合比分别传输至两根光纤输出。主要应用于光学系统的光路监控中，通过抽取并验证少部分光的光学参数来监控主体光路中光束的质量。耦合器分光比例精准，附加损耗小，同时具有高回波损耗和工作稳定性。LBTEK每个耦合器出厂均经过严格测试，附带测试数据表可供查看。

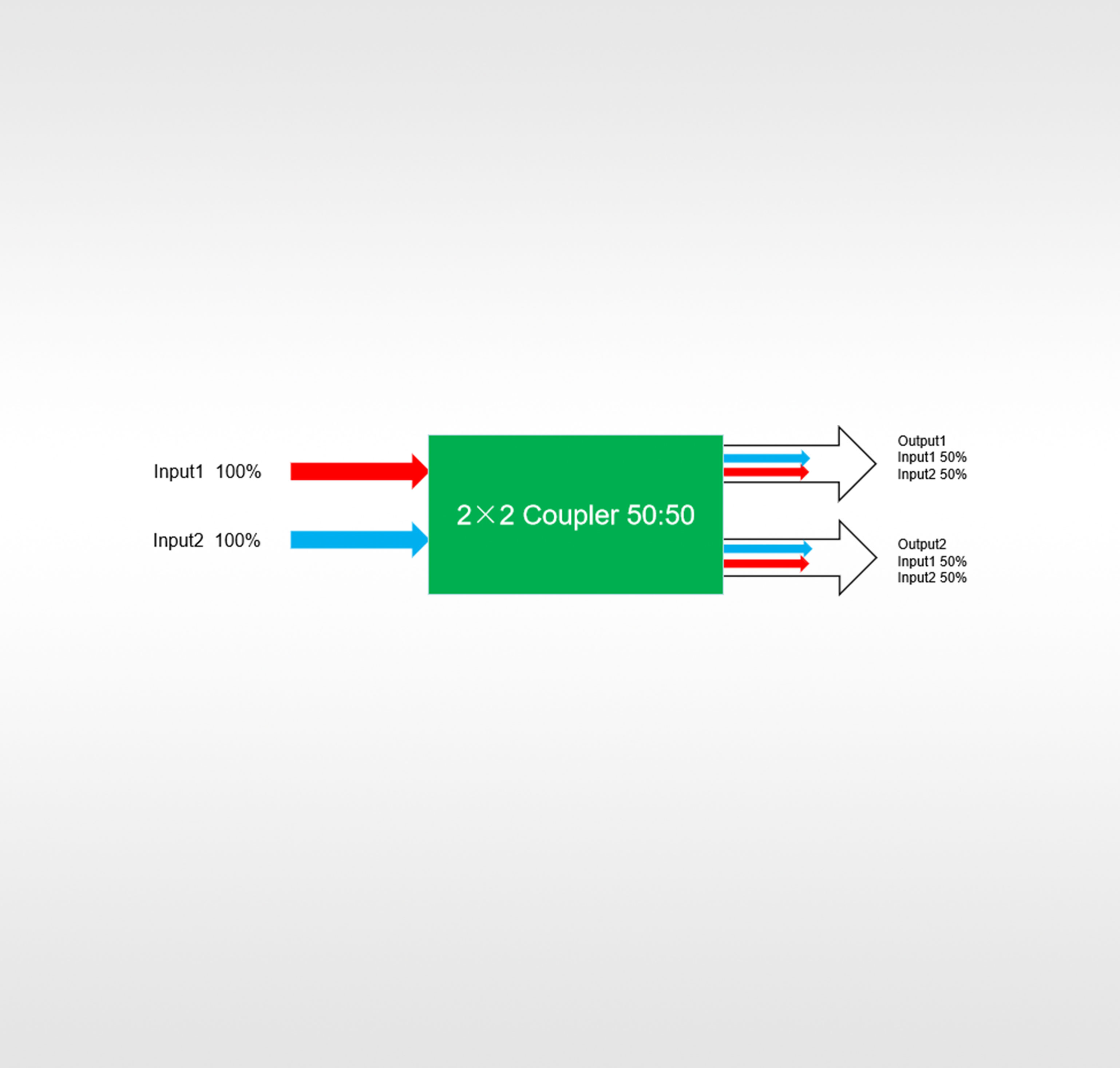

LBTEK 50:50 单模光纤耦合器能够将两根光纤传输的光能量按50:50的耦合比分别传输至两根光纤输出。主要应用于光学系统的光路监控中，通过抽取并验证少部分光的光学参数来监控主体光路中光束的质量。耦合器分光比例精准，附加损耗小，同时具有高回波损耗和工作稳定性。LBTEK每个耦合器出厂均经过严格测试，附带测试数据表可供查看。

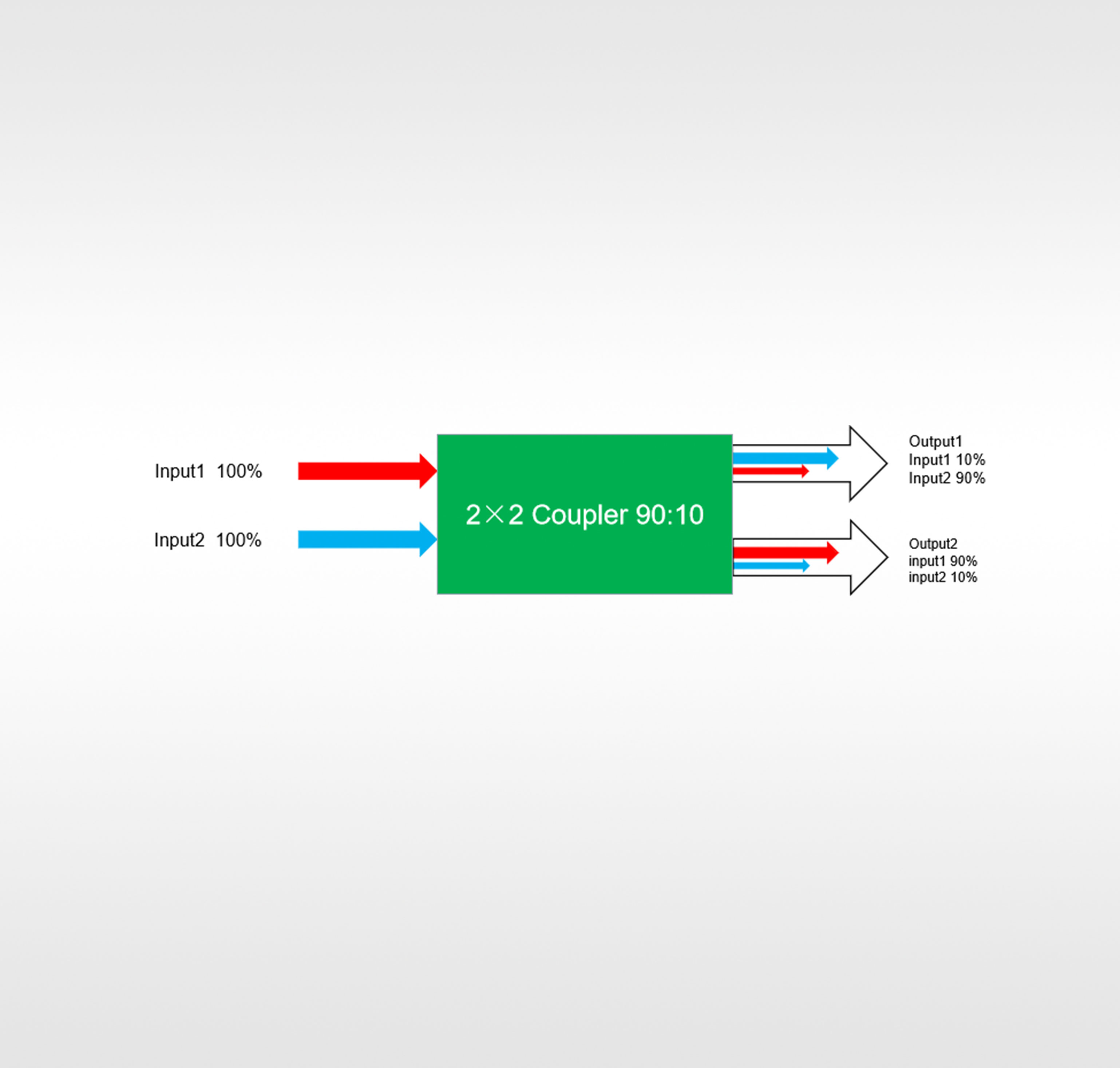

LBTEK 10:90 单模光纤耦合器能够将两根光纤传输的光能量按10:90的耦合比分别传输至两根光纤输出。主要应用于光学系统的光路监控中，通过抽取并验证少部分光的光学参数来监控主体光路中光束的质量。耦合器分光比例精准，附加损耗小，同时具有高回波损耗和工作稳定性。LBTEK每个耦合器出厂均经过严格测试，附带测试数据表可供查看。
