LD激光模组主要由激光二极管与驱动电源构成，同激光器相比，LD激光模组具有效率高、体积小、寿命长等优点。LBTEK LD激光模组自带准直头，能在中心波长输出功率约50 mW的准直光斑。532 nm与1064 nm型号输出为圆形光斑，其余型号激光模组输出椭圆光斑。由于激光二极供电电压不同，每个激光模组配套有DC稳压电源，购买多款型号时需注意电压适配，以免供电不足降低功率或对电路板造成损害，具体光斑尺寸及适配电压可见于产品型号下详细参数表。LBTEK提供的LD激光模组功率稳定、抗干扰性能优良，机械强度高，不易损坏，便于安装。
|
外壳尺寸
Ø32 mm×110 mm |
|
输出功率
≥50 mW |
|
发散角
＜1.5 mrad |
|
功率稳定性
≤1%（1 min），≤2%（8 hour），25℃ |
|
LBTEK LD激光模组组装图 |
① V型夹持器HM-V50 |
② LD激光模组LM32-532-C×1 |
③ Ø12.7mm不锈钢光学接杆OP-50×1 |
|
④ 底座式Ø12.7 mm接杆支架PH-50B×1 |
- |
- |
LM32-405-C参考光斑

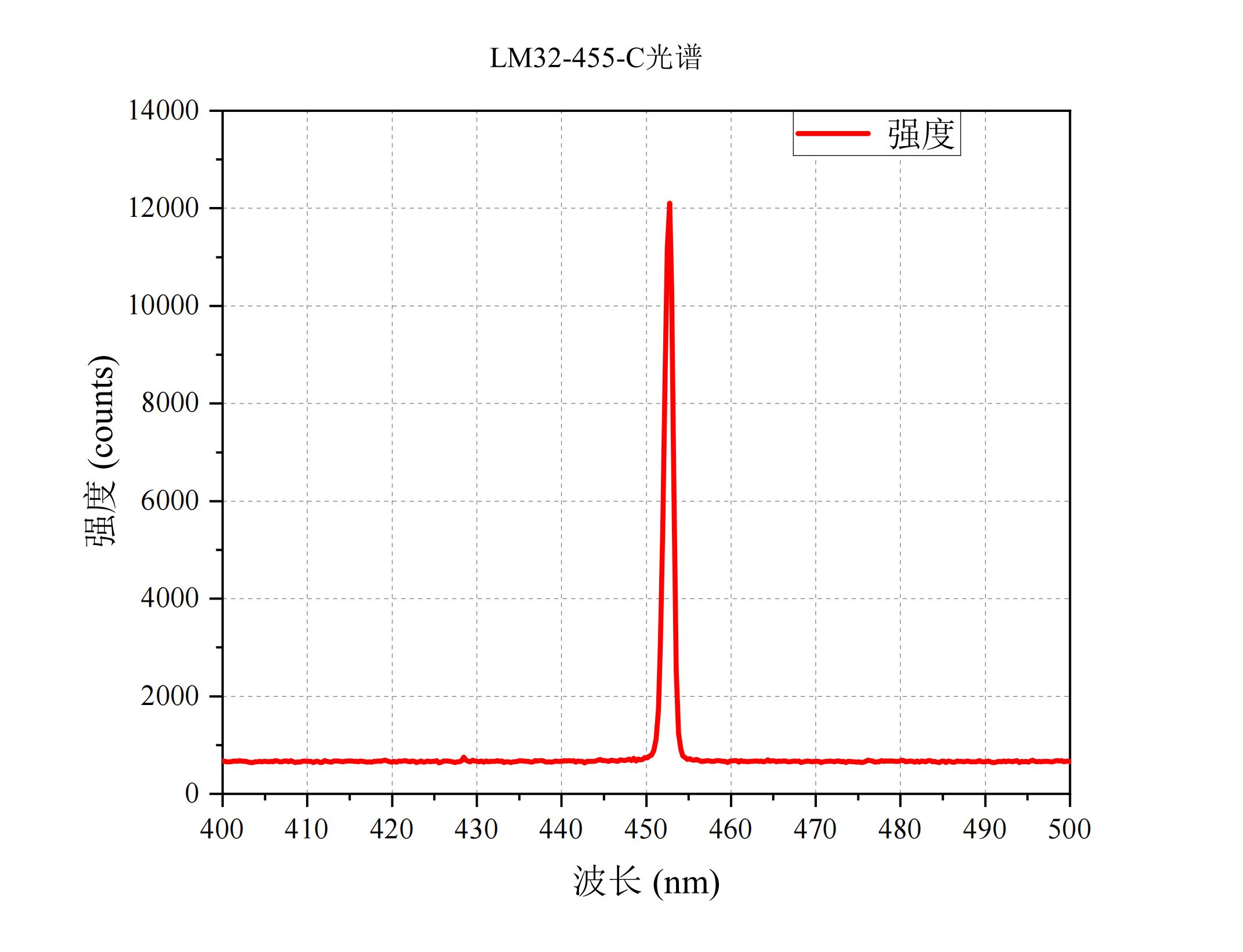

LM32-455-C参考光斑
LM32-520-C参考光斑
LM32-532-C参考光斑
LM32-635-C参考光斑

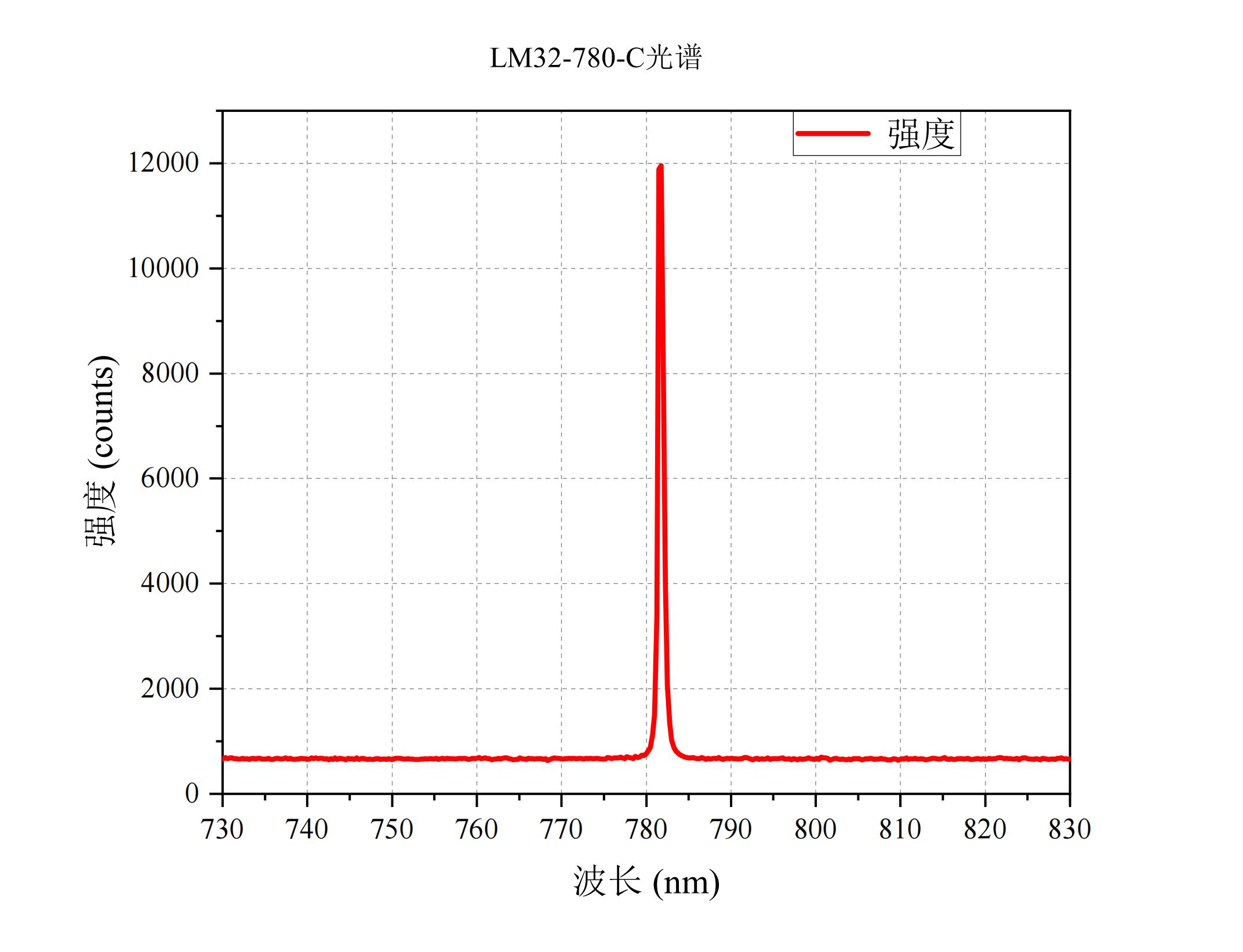

LM32-780-C参考光斑
LM32-808-C参考光斑
LM32-1064-C参考光斑
LBTEK所提供的LD带散热激光模组包含激光二极管与相应的适配电源，二极管的外壳直径为32 mm，集成有散热模块，可以在长时间使用下保证良好的功率稳定性。LBTEK带散热激光模组可以安装于HM-V50夹持器上使用。
