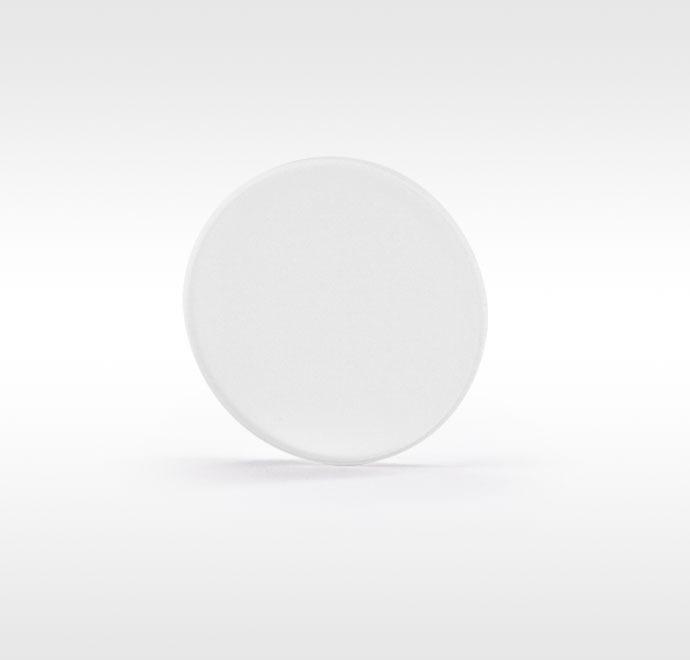

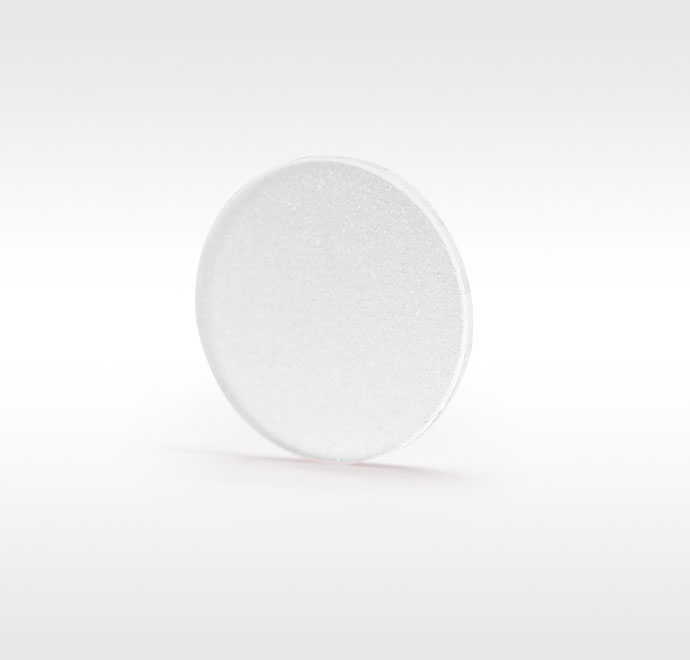

磨砂玻璃散射片

  • 参数规格
  • 曲线
  • 应用案例
  • 技术说明
  • 反馈
产品说明
  • 光学材质:N-BK7
  • 提供单面或双面磨砂
  • 120砂,220砂,600砂,1500砂可选
  • 未镀膜和增透膜版本可选

     N-BK7磨砂玻璃散射片可用于各种需要高斯散射体的多种应用场景,在使用时,需要将磨砂抛光面远离光源。LBTEK磨砂玻璃散射片有直径12.7 mm、25.4 mm和50.8 mm的三种尺寸规格,单面磨砂和双面磨砂可选,其中单面磨砂有未镀膜和增透膜400 nm-700 nm可选, LBTEK还提供700 nm-1100 nm和1100 nm-1700 nm增透镀膜的散射片定制服务。LBTEK提供的多种规格磨砂抛光面可实现从细到粗的多种散射应用。一般来说,粗砂(120,220)可实现更大的漫散射,但是透过率偏低;而细砂(600,1500)漫散射效果降低但可提供更高的透过率。LBTEK还提供有700 nm-1100 nm、1100 nm-1700 nm增透膜定制服务,具体定制需求,请联系LBTEK技术支持。

示意图
通用参数
光学元件材质
N-BK7
厚度
2.0 mm
厚度公差
±0.2 mm
表面光洁度(划痕/麻点)
80/50
抛光面平整度(光圈)
8
通光孔径
>90% CA
平行度
≤3 arcmin

一束光经过非偏振分束器分束,一束光通过磨砂玻璃散射片,一束光经过反射镜反射到接收屏,对比两束光,磨砂散射片具有均光效果。

散射片

一、定义

散射片是进行了抛光磨砂处理的玻璃片,对入射光有一定的匀光效果,可用于各种需要高斯散射体的多种应用场景。磨砂玻璃对准片中间带有对准孔,在对准片上可观察到入射光束的光斑,可用于对从套筒出射光束的对准。

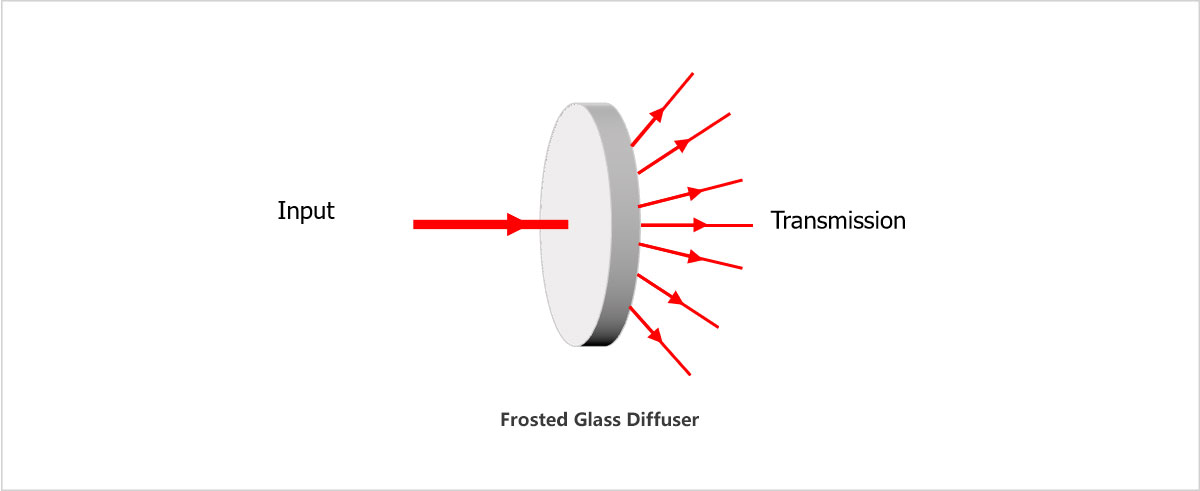

1. 散射片光路示意图。

二、特点

1、砂数:120,220,600,1500;

2、尺寸:12.7 mm25.4 mm,50.8 mm;

3、可提供400 nm-700 nm,700 nm-1100 nm,1100 nm-1650 nm增透镀膜定制。

三、说明

抛光磨砂玻璃散射片相比喷砂散射片,抛光散射片的表面均匀度更好。它们的表面为随机的非周期性结构,通常激光器光源发出的光束为高斯光束,光斑的中间能量高,边缘能量低,磨砂玻璃散射片可以对入射光束起到一定的匀化效果,对于相同砂数的散射片,双面磨砂比单面磨砂具有更大的散射角,但透射率更低。



2. 散射片匀化效果。

LBTEK提供单面磨砂及双面磨砂的散射片,以及带有对准孔的双面磨砂玻璃对准片。磨砂玻璃对准片可以用来帮助对准透镜套筒中出射的光束。由于散射片表面的磨砂结构,光束入射到散射片上时会产生漫反射,在散射片上形成可观察到的光斑,因此移动光源使光束通过散射片上的对准孔可以实现对套筒出射光束的对准。

姓名
手机
单位
邮箱
联系我
反馈产品
反馈类型
{{item.type_name}}
反馈内容
提 交
历史反馈
{{item.user_name}}发布于{{item.create_time}}
{{item.question_content}}
磨砂玻璃散射片,未镀膜
  • 基片材料:N-BK7
  • 未镀膜,工作波长:350 nm-2.0 μm
  • 单面或双面磨砂
  • 120砂,220砂,600砂,1500砂可选

LBTEK提供的多种规格磨砂抛光面可实现从细到粗的多种散射应用。一般来说,粗砂(120,220)可实现更大的漫散射,但是透过率偏低;而细砂(600,1500)漫散射效果降低但可提供更高的透过率。LBTEK圆形磨砂玻璃散射片可安装于LBTEK标准透镜套筒、固定式透镜镜架以及各类同轴安装板上。可针对不同应用场景选择最佳安装方式。

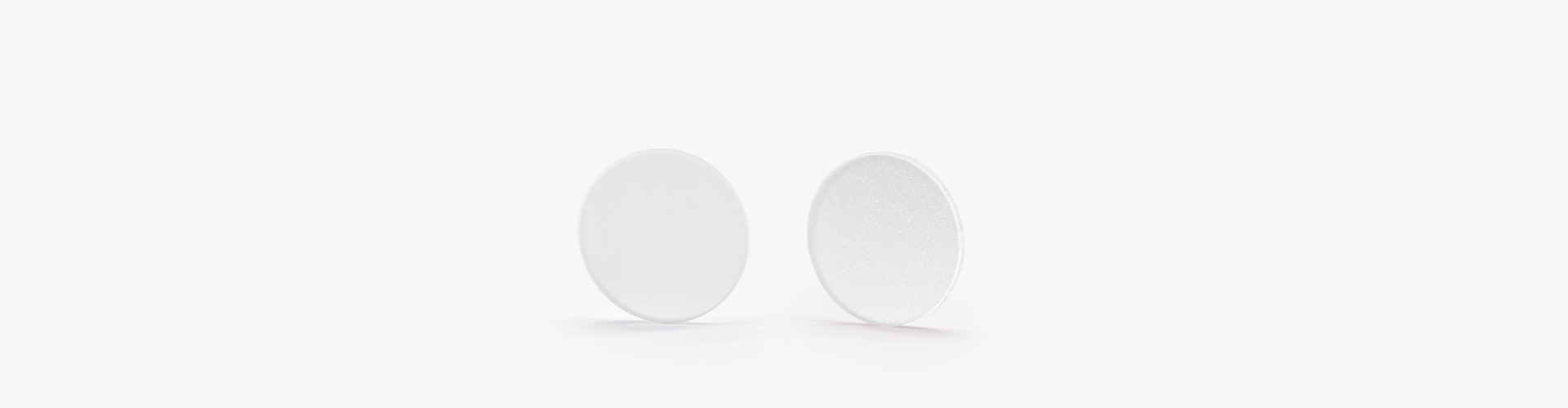

LBTEK未安装磨砂玻璃散射片适用于搭建紧凑型系统
产品型号 直径 砂数 磨砂面 对比 单价 发货日期 购物车
DW105-120Dnew 12.7 mm 120砂 双面
¥84 当天
加入购物车
DW120-1500Dnew 50.8 mm 1500砂 双面
¥120 当天
加入购物车
DW120-220Dnew 50.8 mm 220砂 双面
¥120 当天
加入购物车
DW120-600Dnew 50.8 mm 600砂 双面
¥120 当天
加入购物车
DW120-120Dnew 50.8 mm 120砂 双面
¥120 当天
加入购物车
DW110-1500Dnew 25.4 mm 1500砂 双面
¥101 当天
加入购物车
DW110-600Dnew 25.4 mm 600砂 双面
¥101 当天
加入购物车
DW110-220Dnew 25.4 mm 220砂 双面
¥101 当天
加入购物车
DW110-120Dnew 25.4 mm 120砂 双面
¥101 当天
加入购物车
DW105-1500Dnew 12.7 mm 1500砂 双面
¥84 当天
加入购物车
DW105-600Dnew 12.7 mm 600砂 双面
¥84 当天
加入购物车
DW105-220Dnew 12.7 mm 220砂 双面
¥84 当天
加入购物车
DW110-220 25.4 mm 220砂 单面
¥101 当天
加入购物车
DW120-600new 50.8 mm 600砂 单面
¥120 当天
加入购物车
DW120-220new 50.8 mm 220砂 单面
¥120 当天
加入购物车
DW110-120new 25.4 mm 120砂 单面
¥101 当天
加入购物车
DW105-1500new 12.7 mm 1500砂 单面
¥84 当天
加入购物车
DW105-600new 12.7 mm 600砂 单面
¥84 当天
加入购物车
DW105-220new 12.7 mm 220砂 单面
¥84 当天
加入购物车
DW105-120new 12.7 mm 120砂 单面
¥84 当天
加入购物车
DW120-1500 50.8 mm 1500砂 单面
¥120 当天
加入购物车
DW120-120 50.8 mm 120砂 单面
¥120 当天
加入购物车
DW110-1500 25.4 mm 1500砂 单面
¥101 6周
加入购物车
DW110-600 25.4 mm 600砂 单面
¥101 当天
加入购物车
磨砂玻璃散射片,增透膜 400 nm-700 nm
  • 基片材料:N-BK7
  • 增透膜 400 nm-700 nm
  • 120砂,220砂,600砂,1500砂可选

LBTEK提供的多种规格磨砂抛光面可实现从细到粗的多种散射应用。一般来说,粗砂(120,220)可实现更大的漫散射,但是透过率偏低;而细砂(600,1500)漫散射效果降低但可提供更高的透过率。LBTEK圆形磨砂玻璃散射片可安装于LBTEK标准透镜套筒、固定式透镜镜架以及各类同轴安装板上。可针对不同应用场景选择最佳安装方式。除标品外,LBTEK还提供有700 nm-1100 nm、1100 nm-1700 nm增透膜定制服务,具体定制需求,请联系LBTEK技术支持。

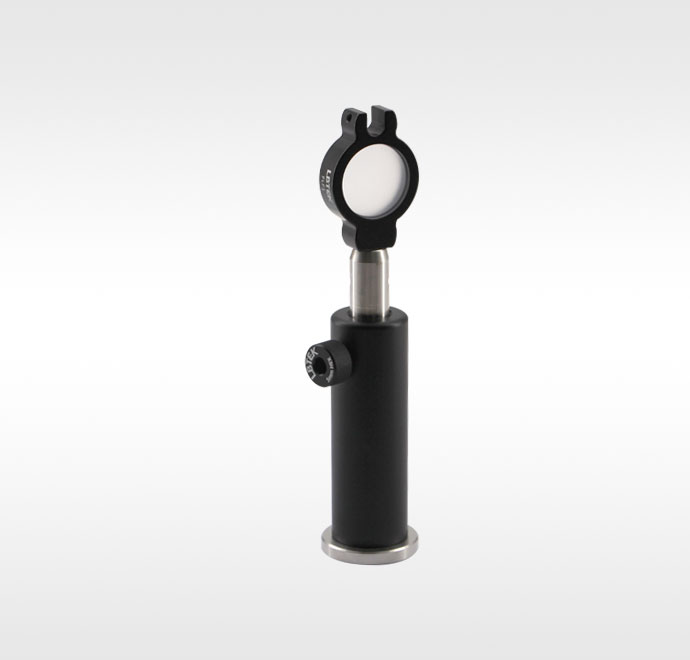

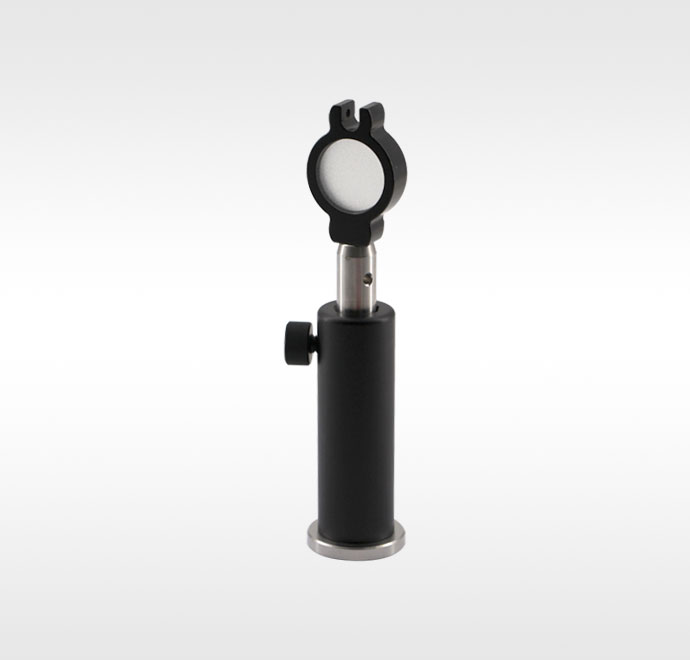

磨砂玻璃散射片安装于透镜安装架FLF1
产品型号 直径 砂数 对比 单价 发货日期 购物车
DW110-120-A-SP 25.4 mm 120砂
¥101 2周
加入购物车
DW110-220-A-SP 25.4 mm 220砂
¥101 当天
加入购物车
DW110-600-A-SP 25.4 mm 600砂
¥101 2周
加入购物车
DW110-1500-A-SP 25.4 mm 1500砂
¥101 4周
加入购物车
