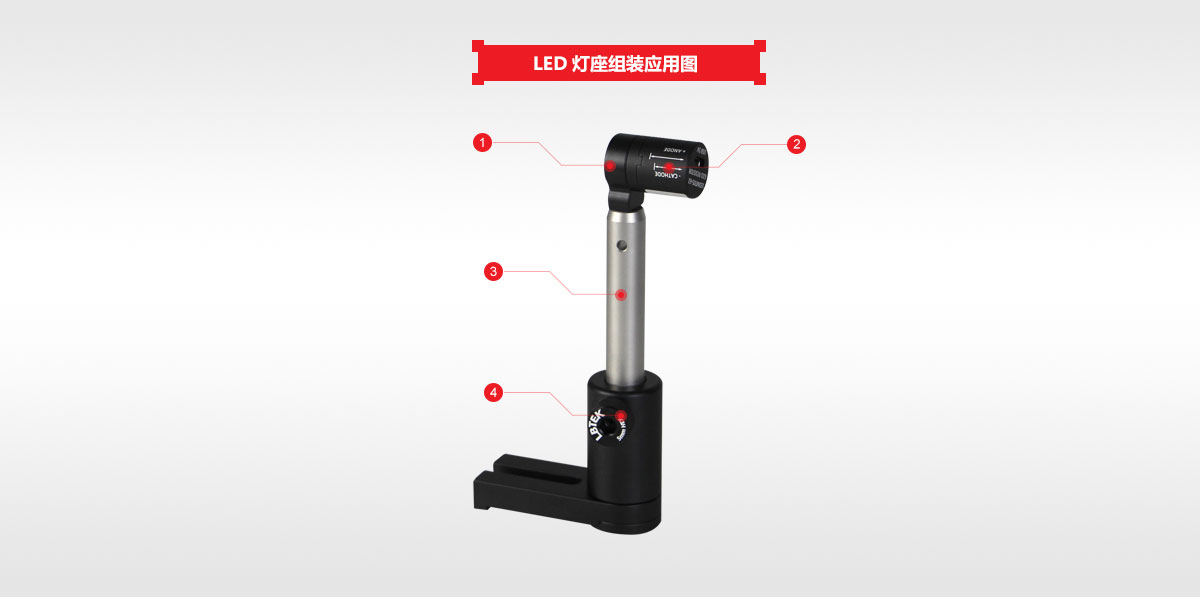

LBTEK 提供的LED灯座采用的是USB供电,在其内部封装安装插座。LBTEK 共提供两款不同电阻的LED灯座以适配不同的电气需求。该模块通过外壳背面的USB-Type-C端口供电,该端口可通过附带的Type-A转Type-C电缆连接到USB电源或PC端。外壳带有SM05螺纹,可与适配SM05螺纹组件的系统集成使用。
输入电压
5 V |
螺纹规格
SM05外螺纹 |
外壳尺寸
Ø17.8 mm×22.8 mm |
LED灯座使用说明
安装LED时,请参考图1外壳上的标注来确定切割LED灯引脚的长度(见下图)。将阳极引脚插入“+”符号提示的插座,将阴极引脚插入“-”符号指示的插座。

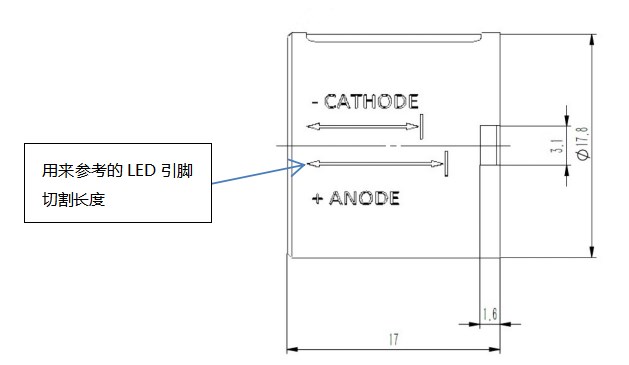

图1 LED灯座外壳尺寸标注
该灯座提供固定电阻和输入电压,为您的LED选择合适的灯座以使LED在最合理的状态下工作。通常情况下,电阻值较低的灯座会增加LED的正向电流,并按比例增加输出功率。但是,正向电流不得超过LED的最大电流,因为这会对LED造成永久性的损坏。建议使用所需LED的最小安装电阻(R)由以下式子给出:
其中,\( V_1 \) :输入电压,\( V_F \) :LED正向电压,\( I_{F,Max} \) :LED最大正向电流。输入电压为5V,正向电压和最大正向电流是每个LED的属性,相关值请参阅您的LED规格。
LBTEK 提供的LED灯座共有两款,一款LEDMT05-51灯座内部电阻为51 Ω,另一款LEDMT05-62灯座内部电阻为62 Ω,输入电压均为5 V,在其内部封装安装插座。该模块通过外壳背面的USB-Type-C端口供电,可通过附赠的Type-A转Type-C电缆连接到USB电源或PC端,并搭配小于5 V的LED灯使用。
