注：

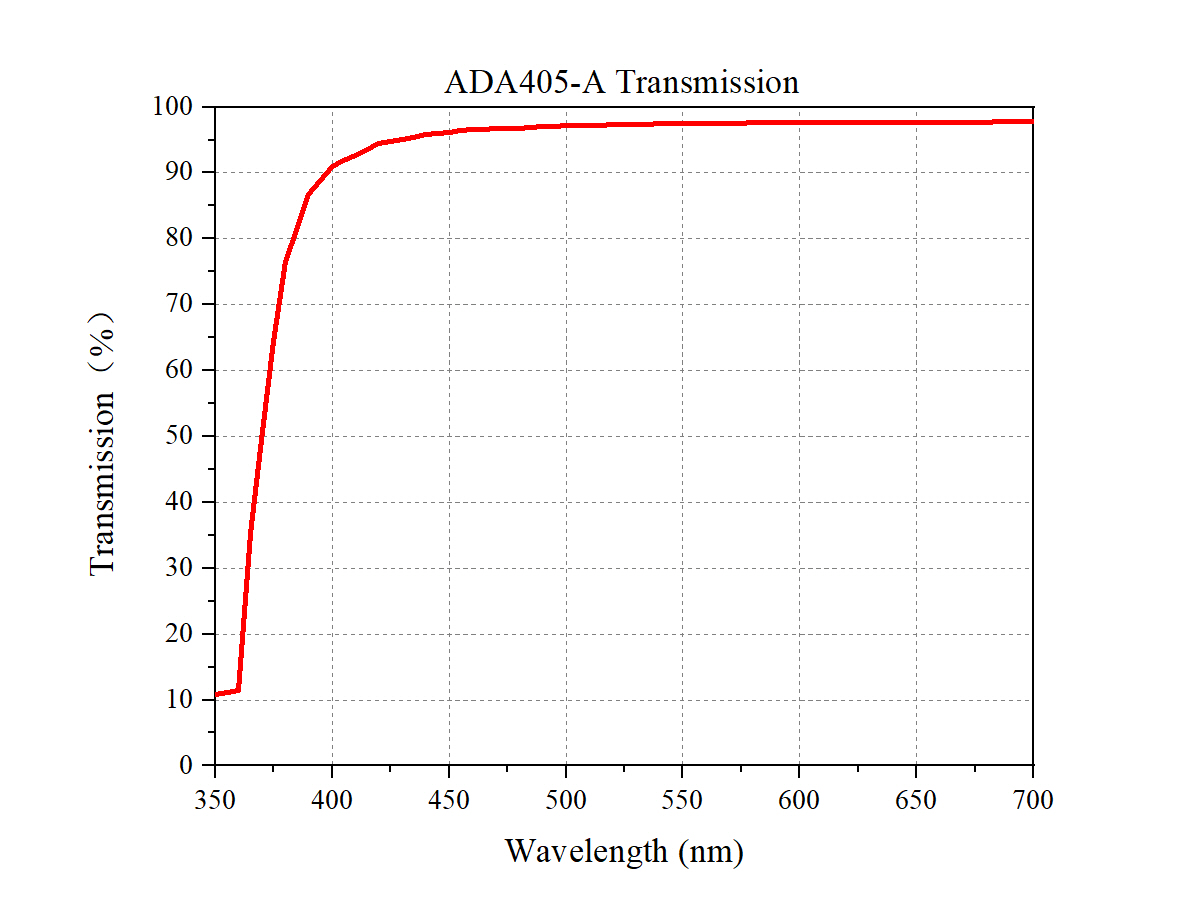

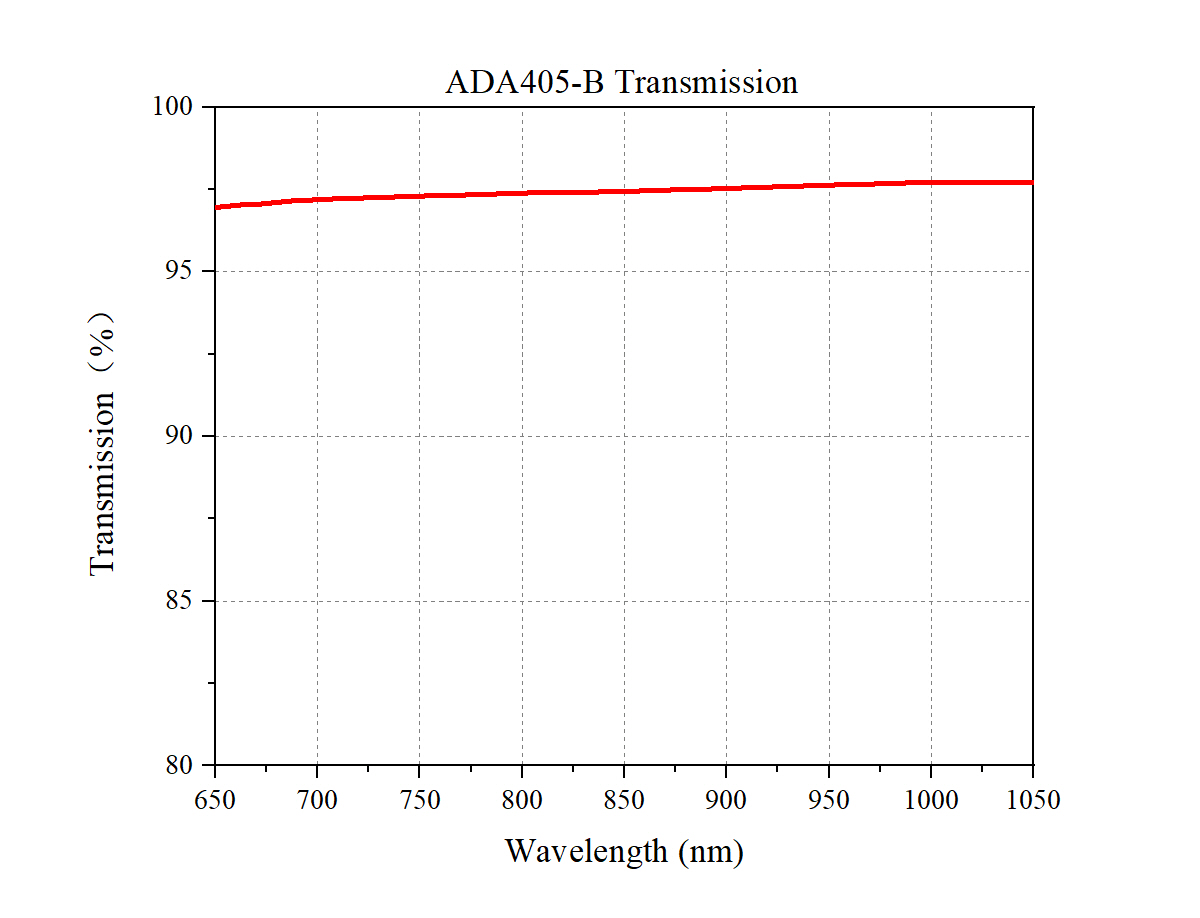

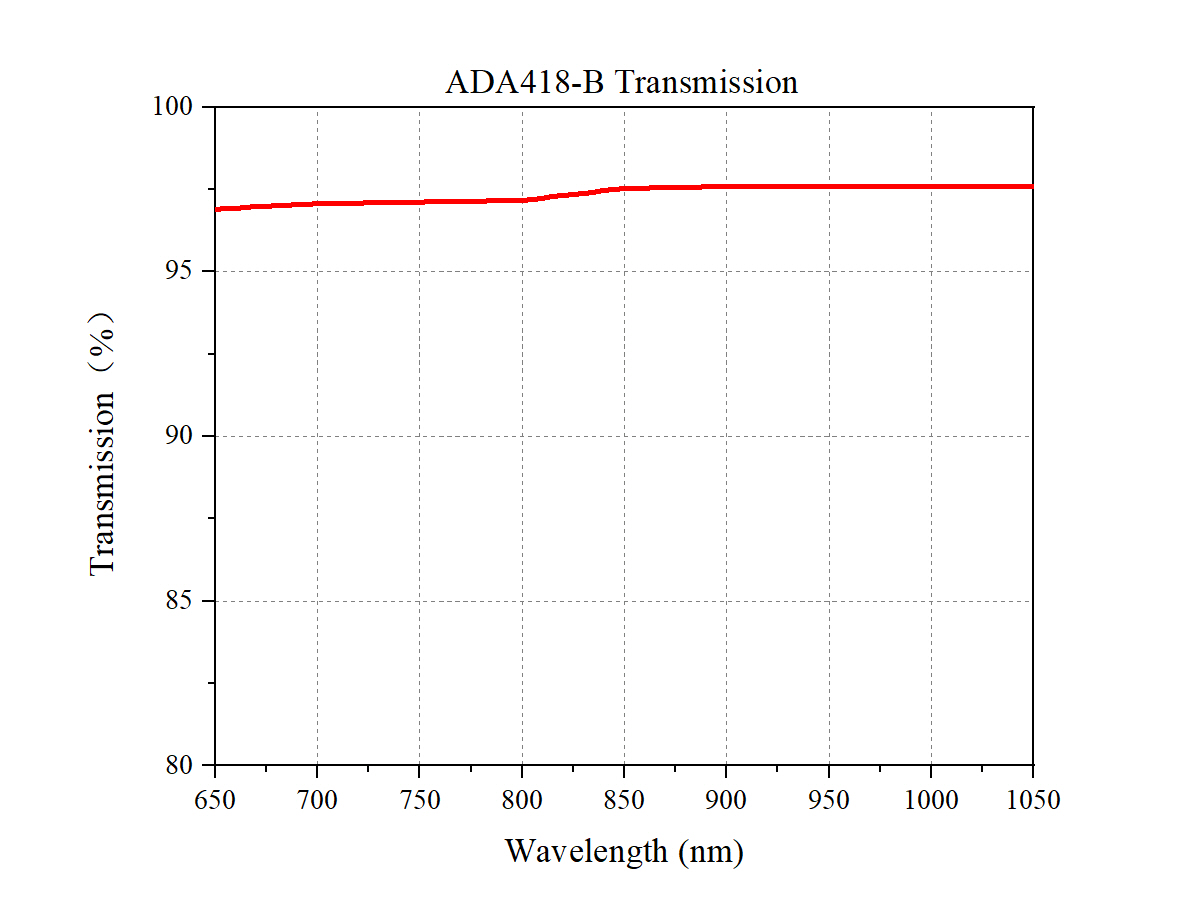

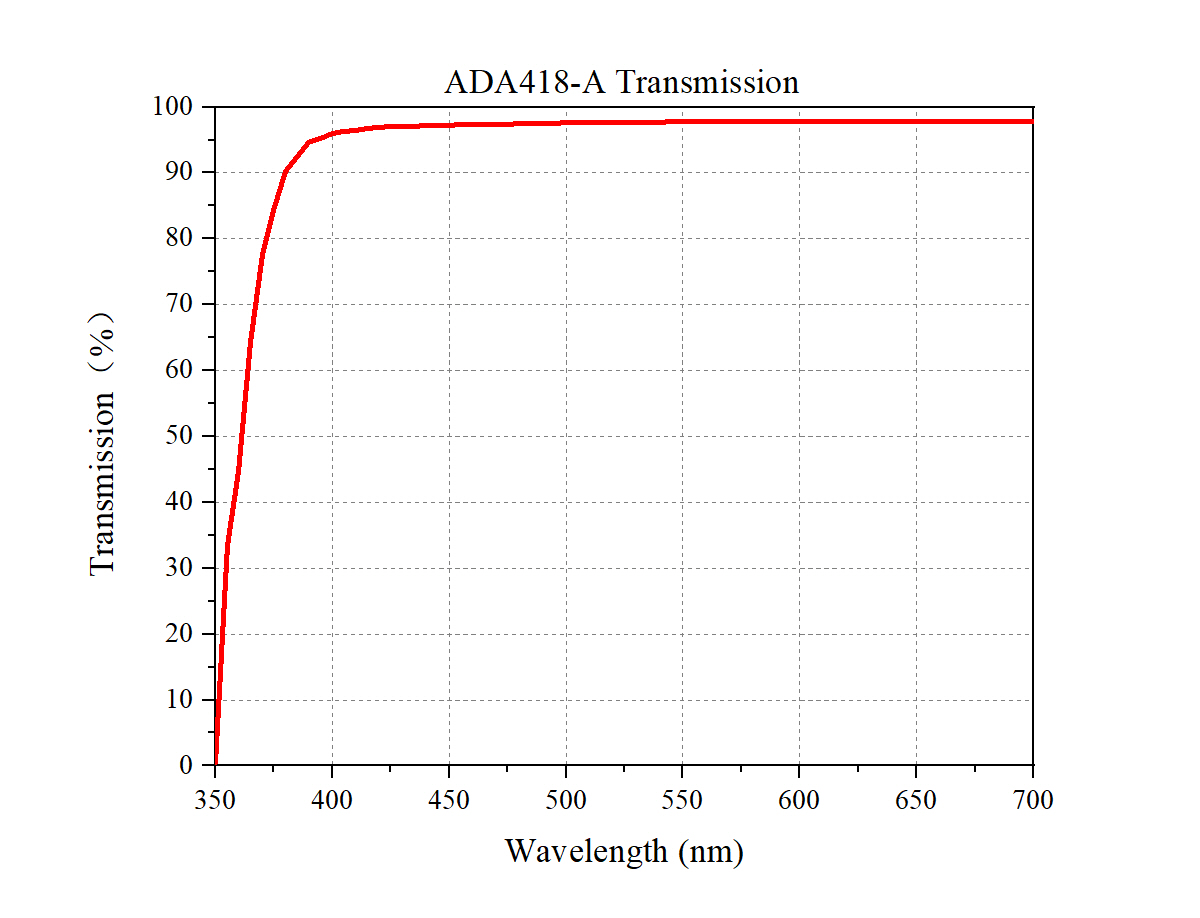

• 透过率曲线为镜片镀膜单面反射率0.5%时工作波段内不同波长对应的数据，此数据为仿真的理论值，可供客户参考；

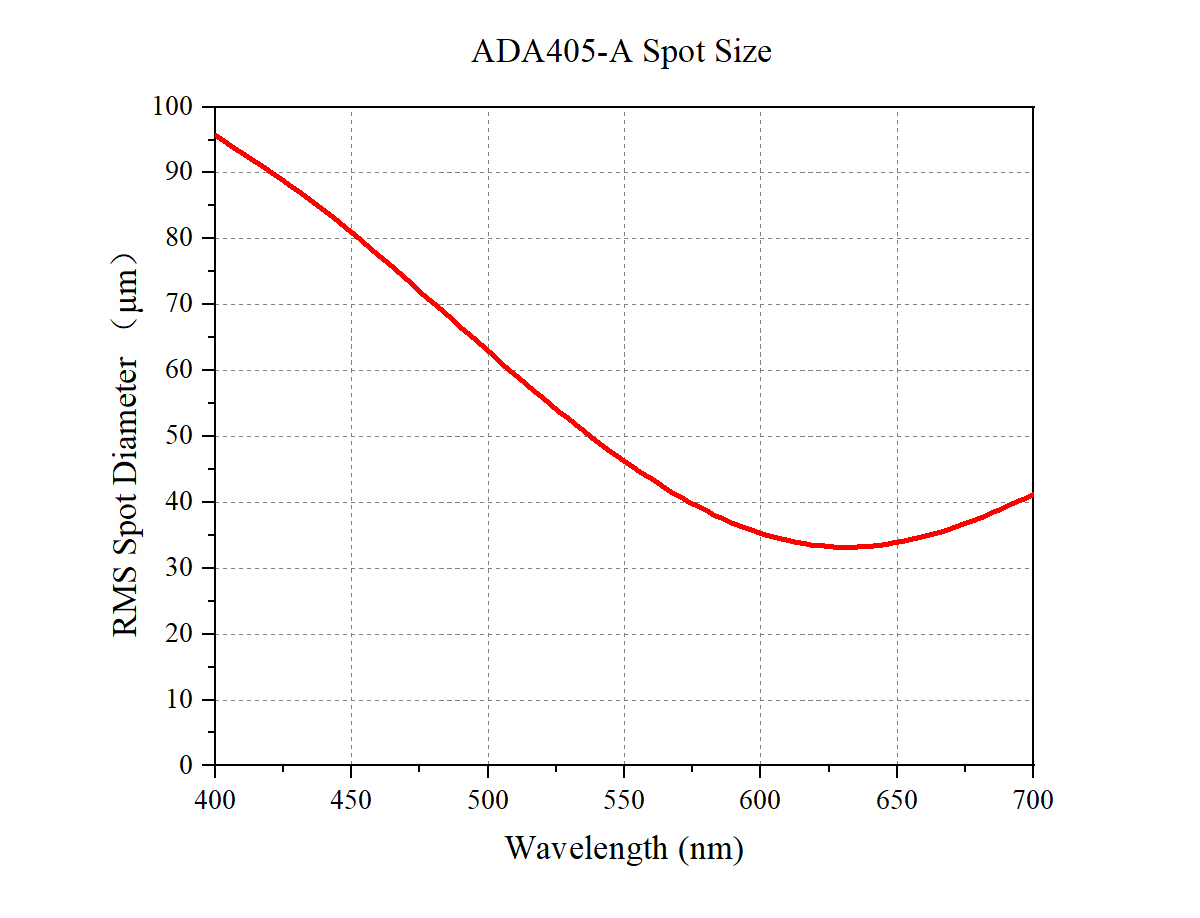

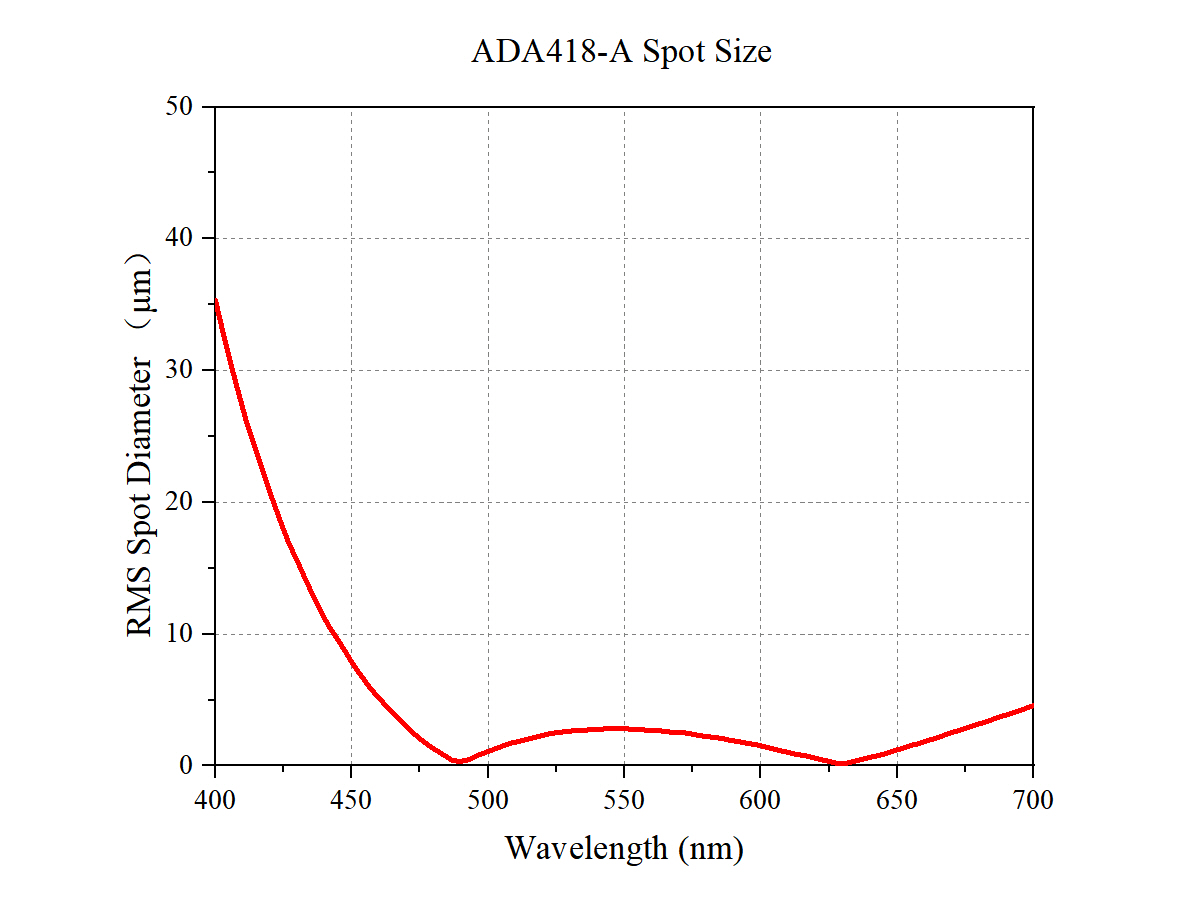

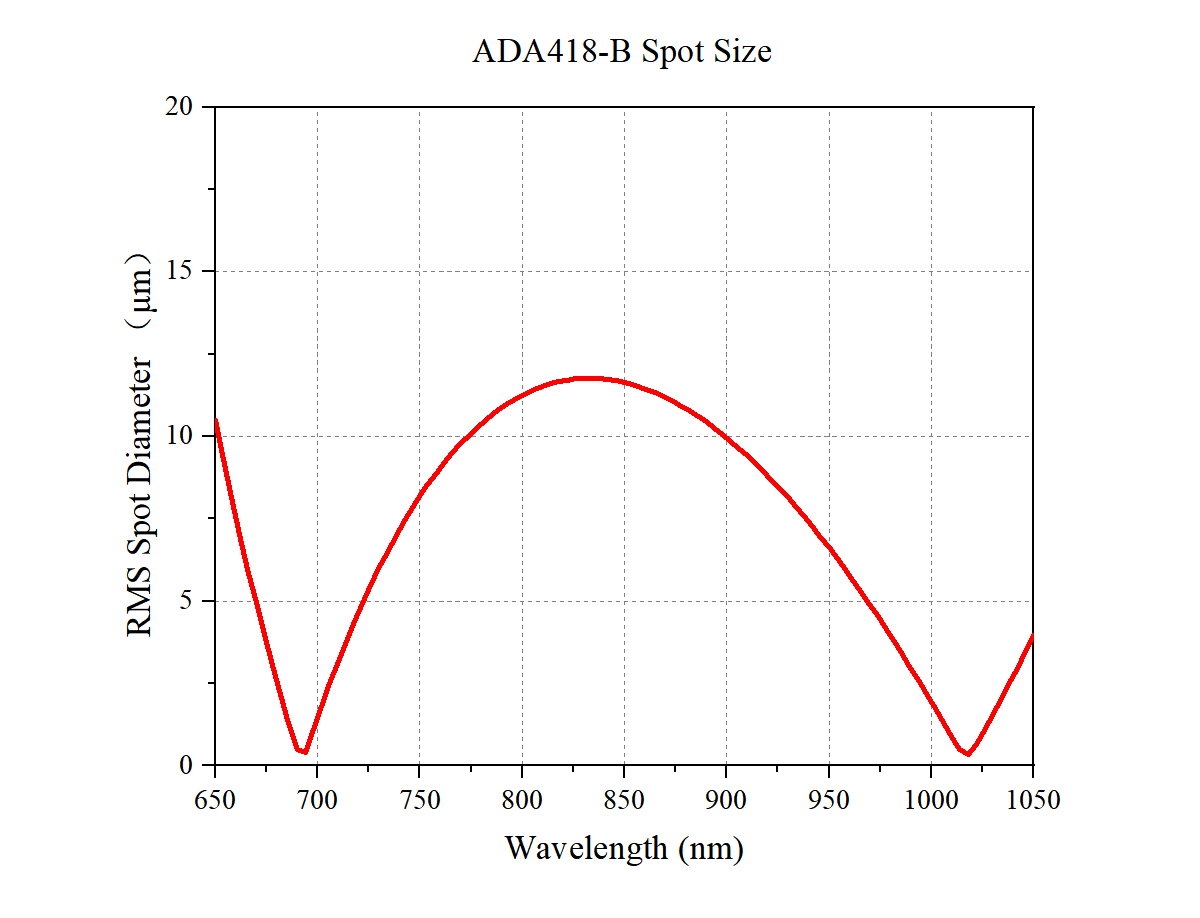

• 成像光斑直径曲线为工作波段内不同波长对应的数据，此数据为仿真的理论值，可供客户参考；

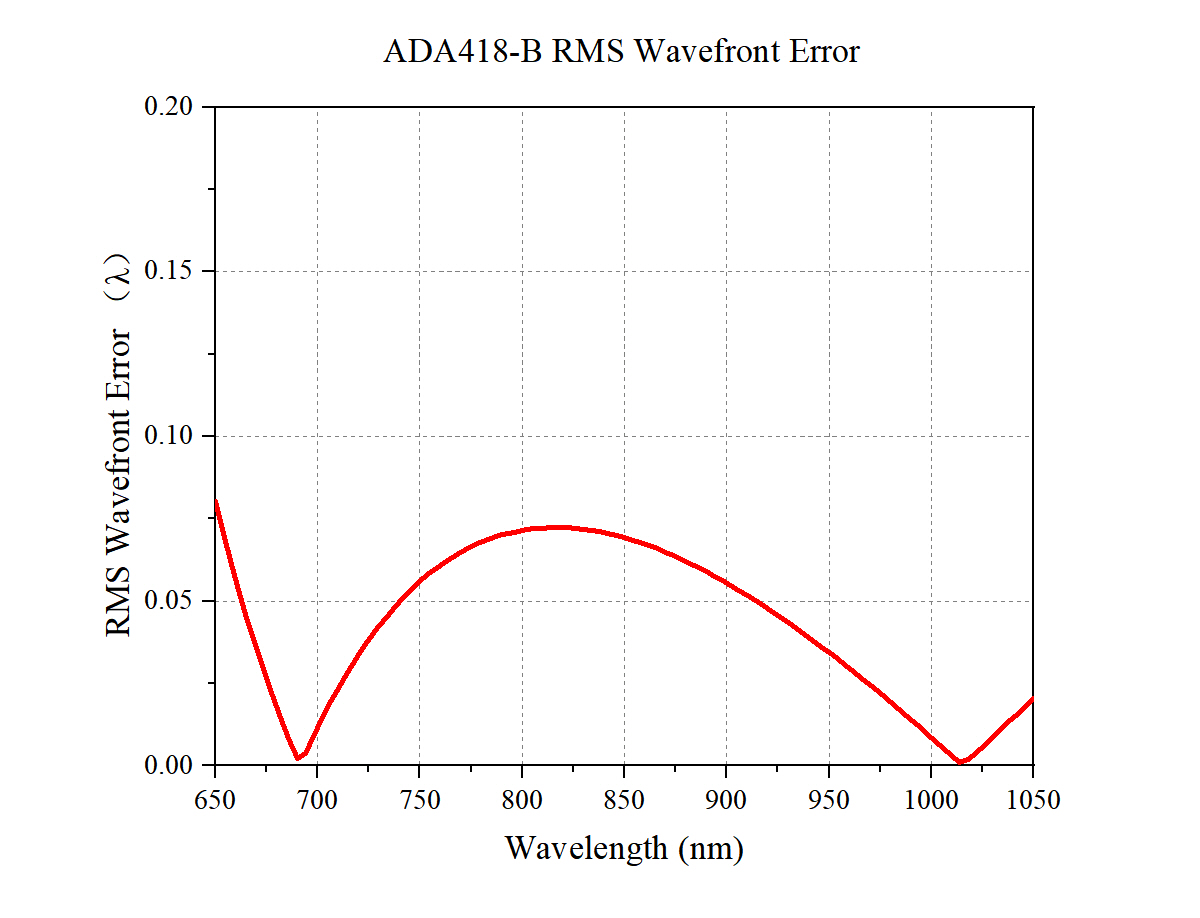

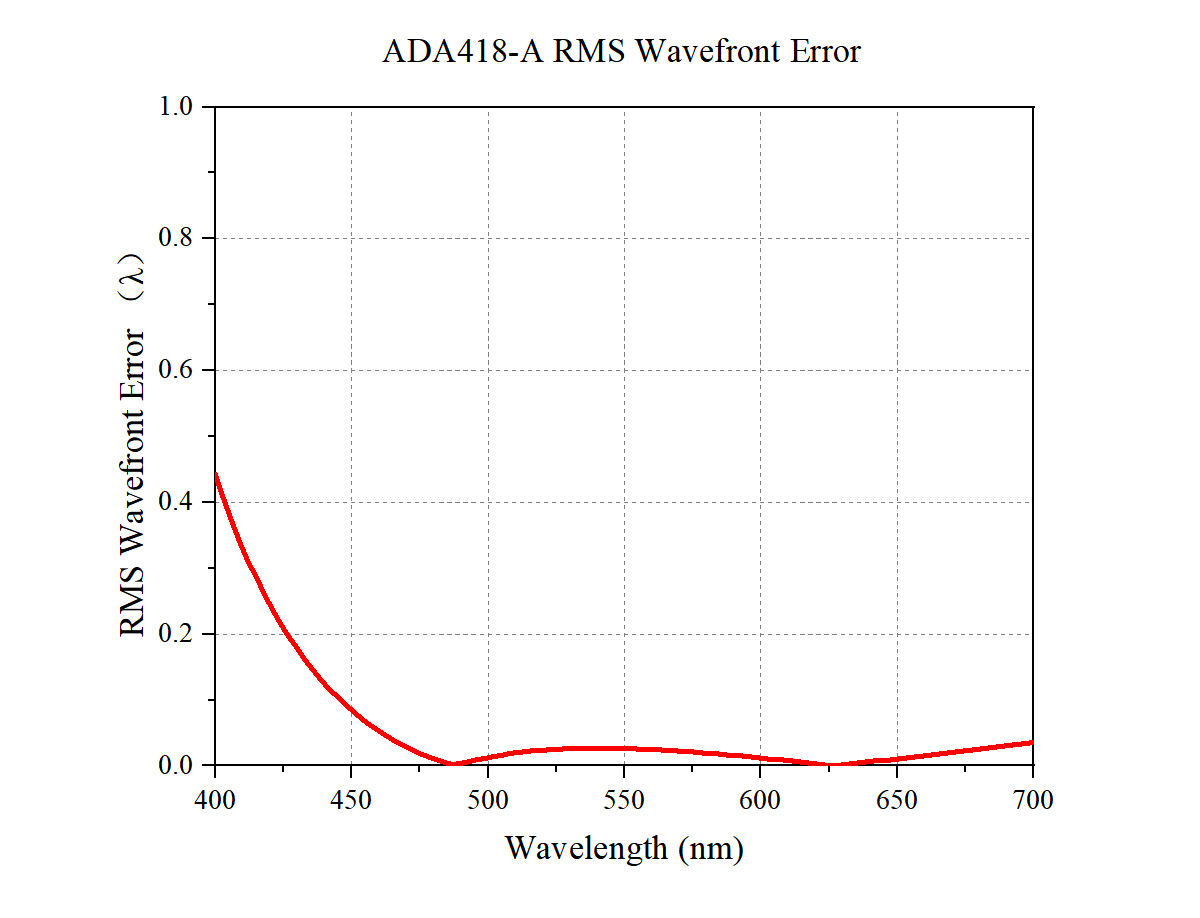

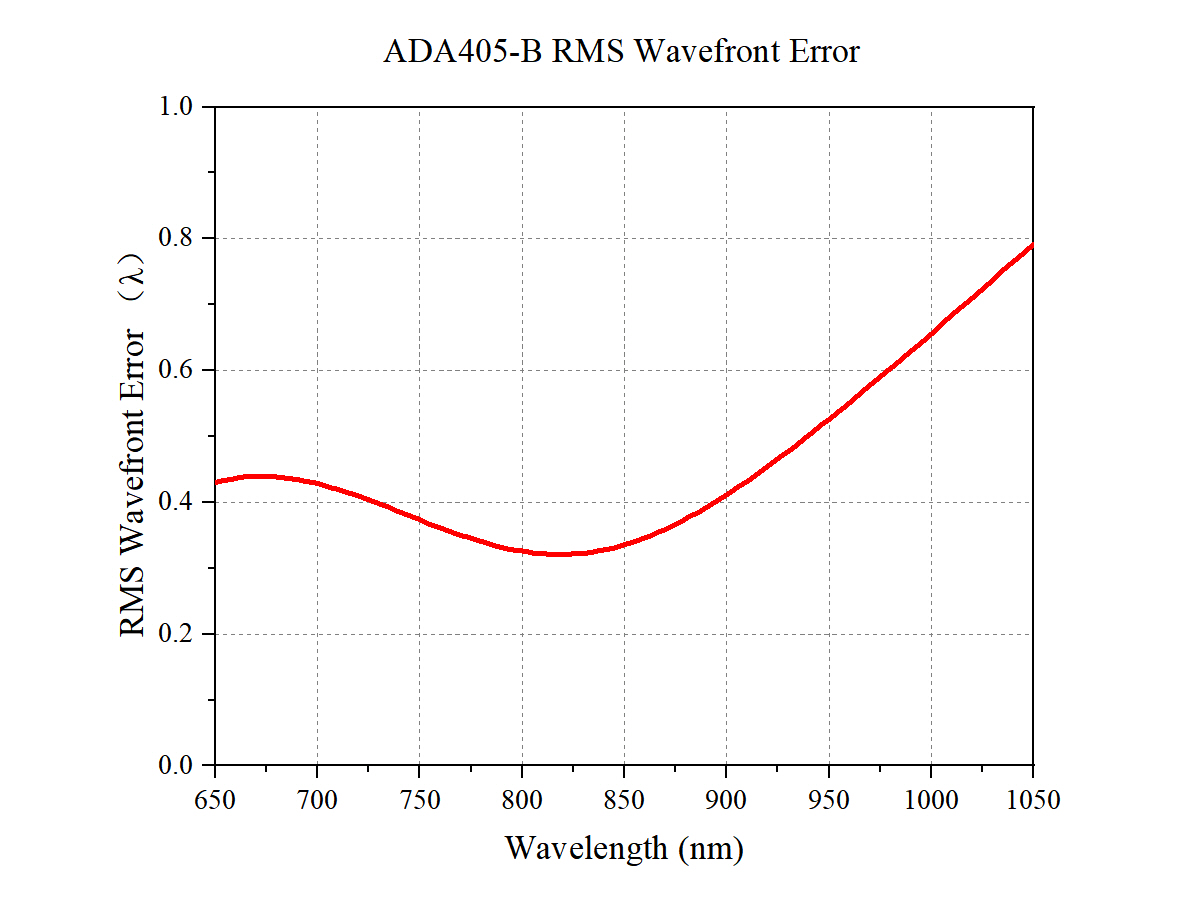

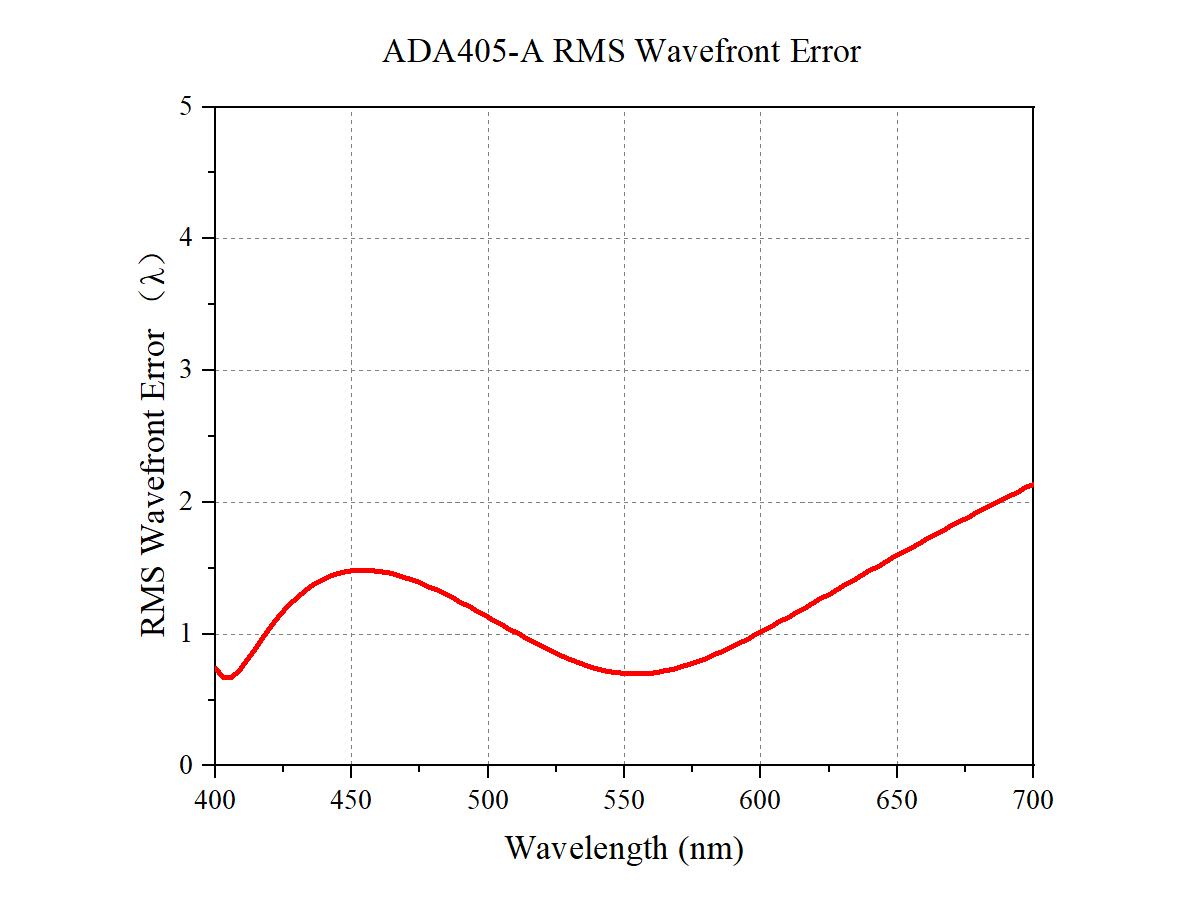

• 波像差曲线为工作波段内不同波长对应的数据，此数据为仿真的理论值，可供客户参考。

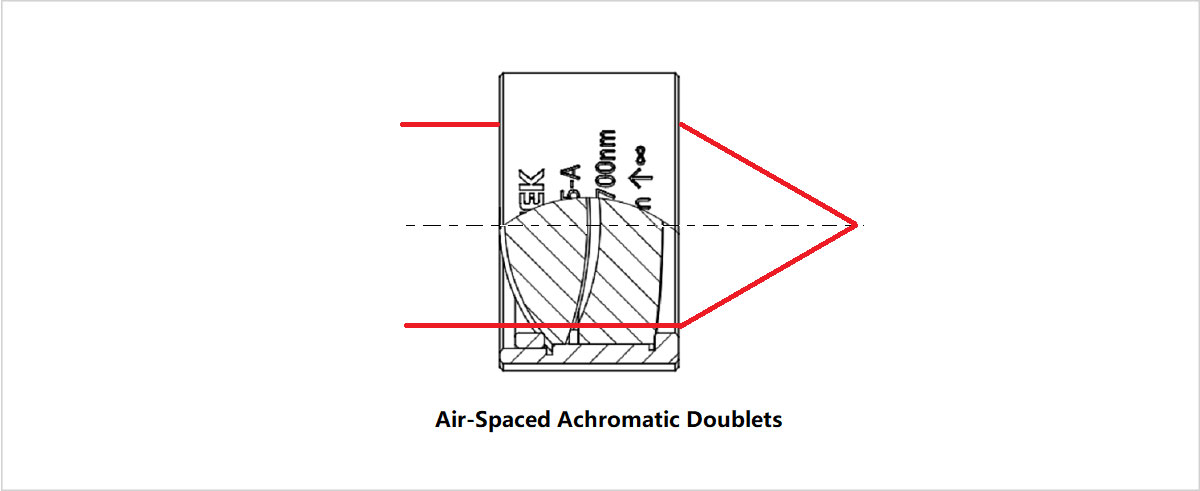

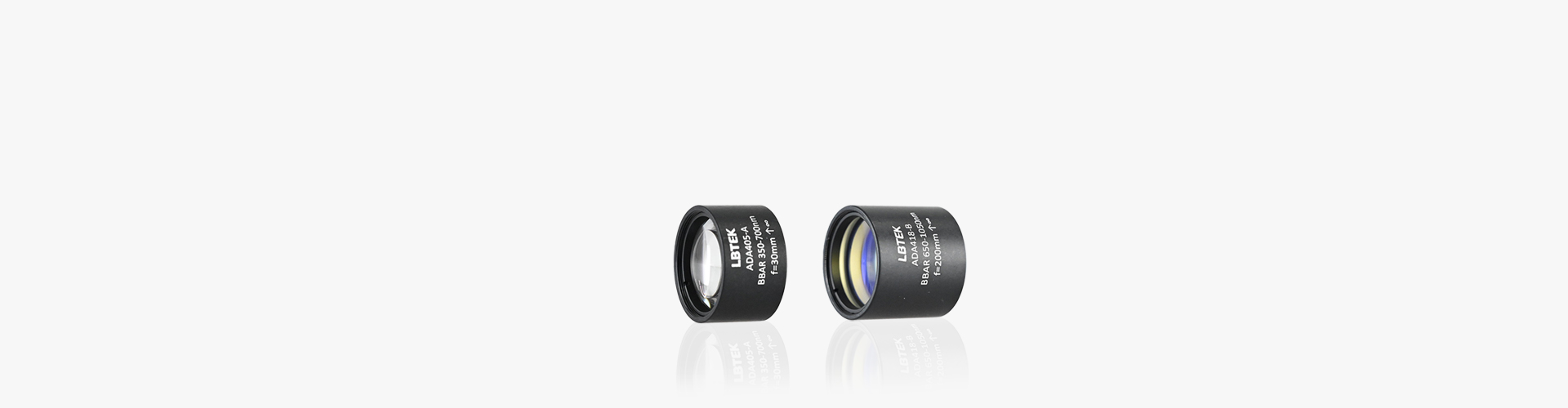

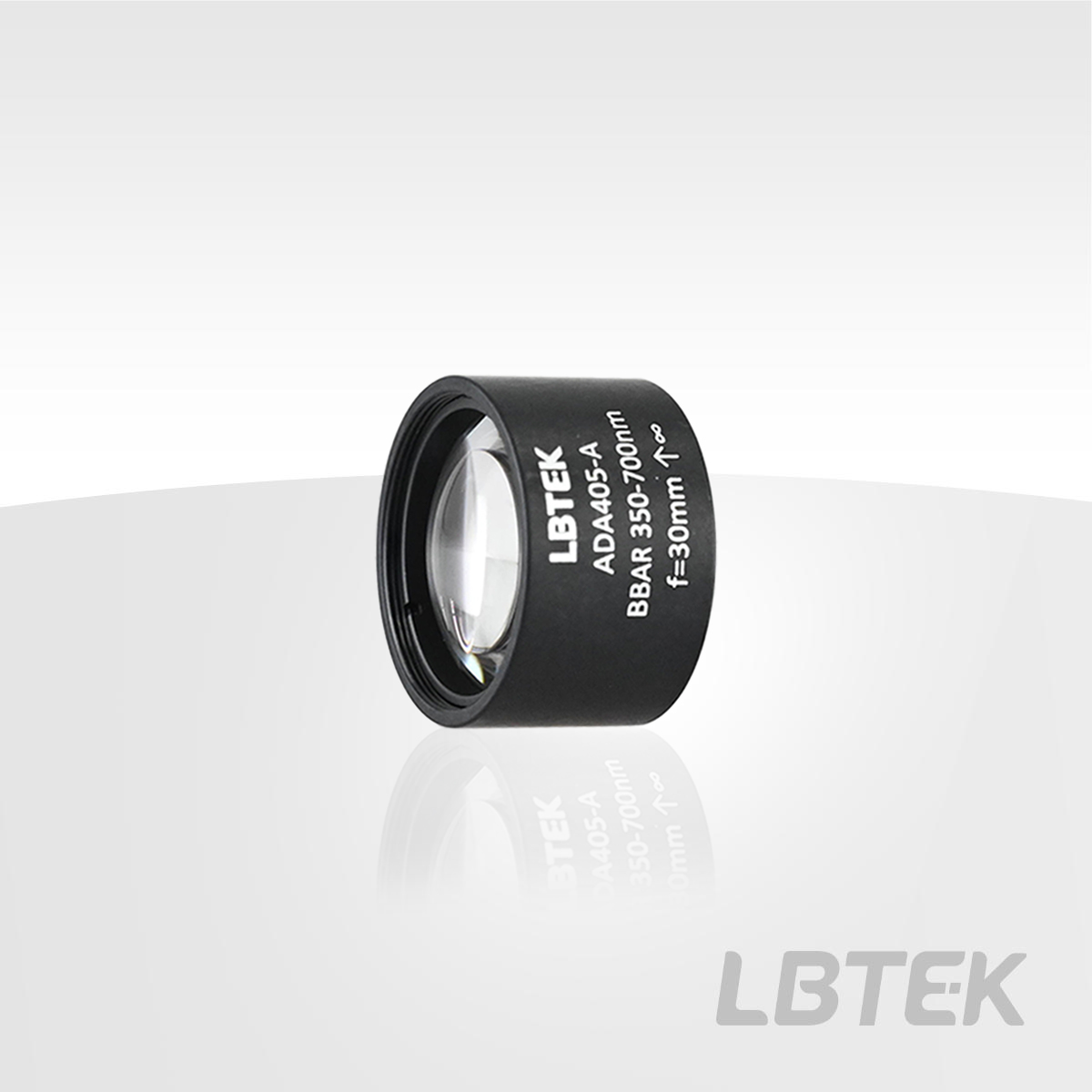

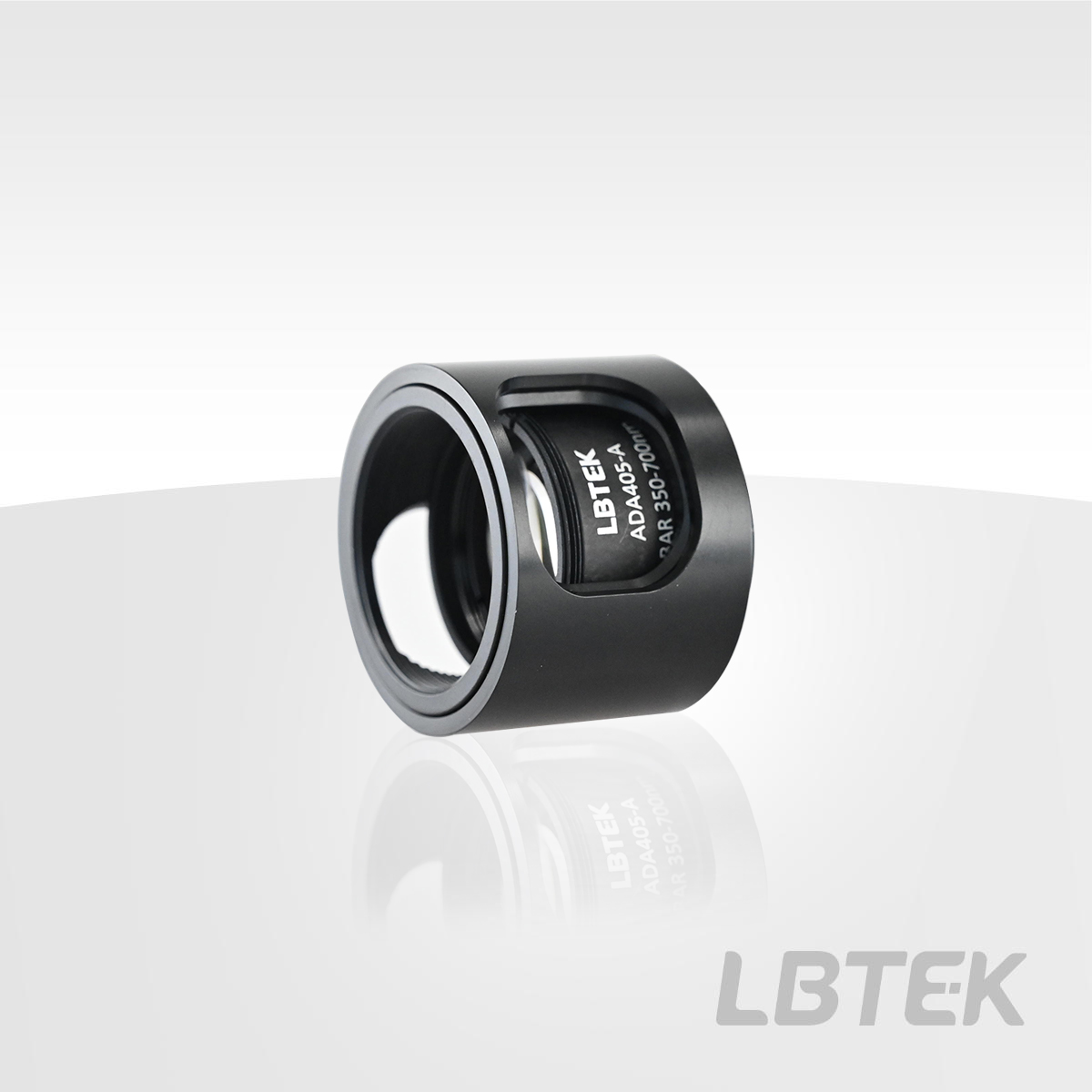

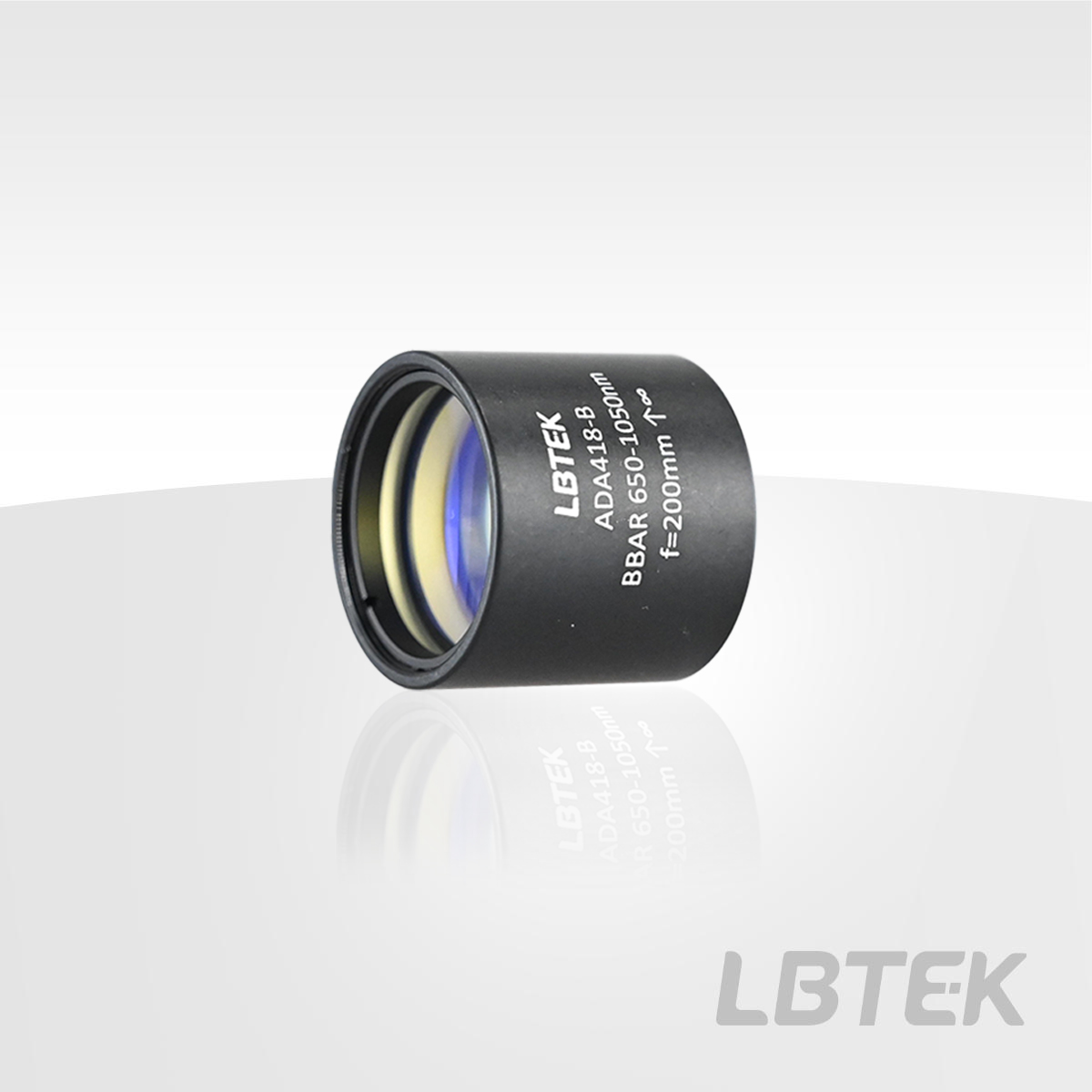

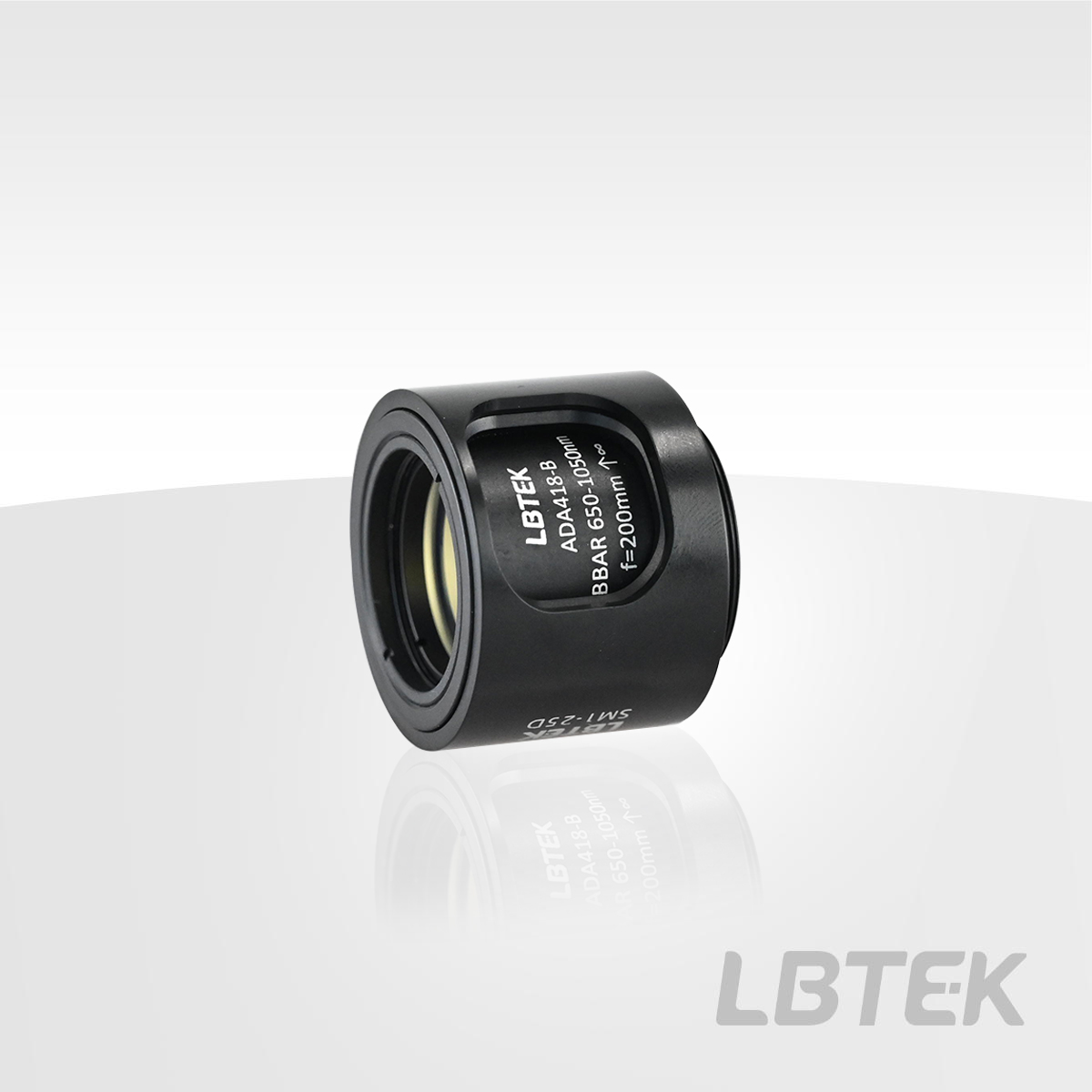

空气隙消色差双合透镜——技术说明

一、定义

空气隙消色差双合透镜由两片独立透镜（材料可相同或不同）间隔空气隙构成，可通过调整间距优化高阶像差，常应用于激光加工系统、高分辨率遥感卫星镜头等场景中。

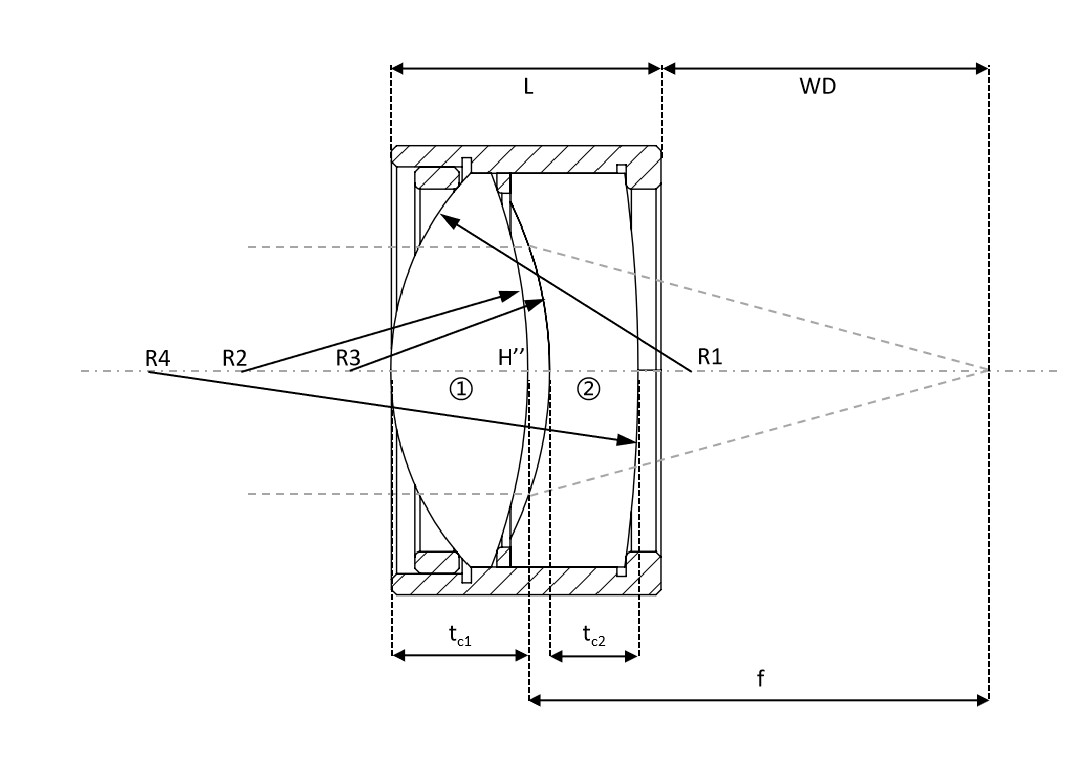

图1 空气隙消色差双合透镜光路参数示意图

其中，R1、R2、R3、R4为透镜4个面的半径（mm）； tc1、tc2为透镜的中心厚度（mm）；H"为像方主平面；f为焦距（mm）；L为镜筒长度（mm）；WD为工作距离（mm）。

二、特点

1、无胶合层，耐高温、抗高功率激光损伤；

2、可灵活调整间距以校正复杂像差（如彗差、场曲）；

3、超宽光谱色差校正（如紫外到红外）。

三、说明

1、空气隙双合透镜的两片透镜独立，设计自由度更高，能够更好的矫正像差；

2、相比于单透镜，空气隙消色差双合透镜具有更好的像差校正功能；相比于消色差双胶合透镜，空气隙消色差双合透镜无胶合层且间距可调，更适用于宽光谱、高功率的消色差系统；

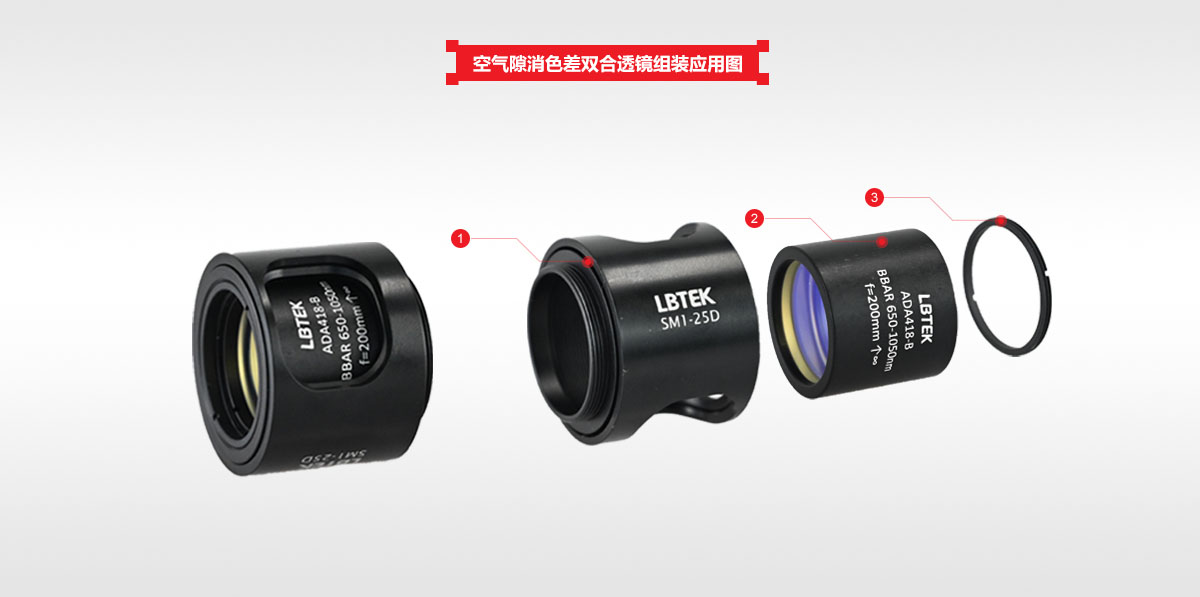

3、空气隙双合透镜产品的间隙经过精确控制保证性能，因此不建议对产品进行拆卸，以免影响使用性能。

四、透镜参数

根据图1的参数示意图，空气隙双合透镜标品的详细参数如下表1所示：

表 1 空气隙双合透镜标品参数

空气隙消色差双合透镜——应用案例

1. 激光扩束与聚焦系统

• 应用说明：在激光加工（如切割、焊接）或光纤通信中，空气隙设计允许通过调整镜片间距优化高阶像差（如彗差），同时减少胶合层对高功率激光的吸收风险。例如，CO2激光器的扩束镜常采用此结构。
• 优势：耐高温、可定制间距以适应不同波长。

2. 高分辨率遥感卫星镜头

• 应用说明：卫星光学载荷（如地球观测卫星的多光谱相机）需要极高的色差校正能力。空气隙设计通过独立优化镜片曲率和间距，在宽光谱范围（如可见光-近红外）实现亚像素级像质，满足地质勘探或环境监测需求。

• 典型参数：工作波段450-900nm，MTF（调制传递函数）>0.8@50lp/mm。

3. 高端投影仪镜头

• 应用说明：4K/8K超短焦投影仪需在有限体积内实现大光圈（如F/1.8）和低畸变。空气隙双合透镜通过非胶合设计校正场曲和横向色差，确保高对比度画面输出。例如，DLP投影引擎中的中继透镜组常采用此方案。

• 优势：适应复杂像差校正需求，避免胶合剂老化导致的性能衰减。
