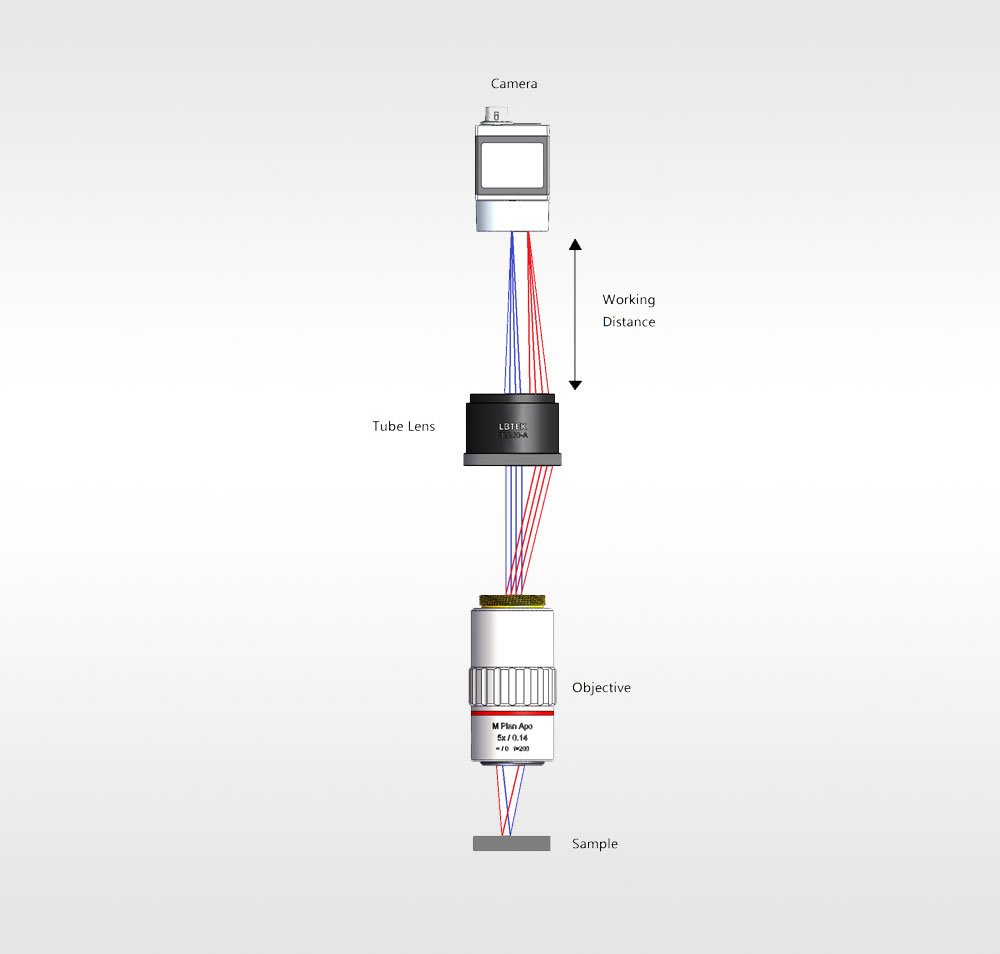

LBTEK 套筒透镜焦距200 mm，在工作波长与视场范围内提供衍射极限性能。支持与各大物镜生产商的无限远矫正物镜配合使用。可广泛应用于高分辨成像、生物医学、机器视觉等领域。系统应用中，可采用双套筒透镜搭建中继成像、配合物镜搭建多种放大倍率成像系统、作现有系统管状透镜的替代品、配合显微镜成高质量图像等,其中远心套筒透镜还适合激光扫描应用。
注：
套筒透镜
一、 定义
套筒透镜（Tube Lenses），需和无限远矫正物镜配合使用，来搭建无限远校正光学系统。在无限远校正光学系统中，由物面通过物镜的光线不在物镜成像，而是作为无限远的平行光束进入成像透镜，由成像透镜形成中间像。
二、 特点
三、参数说明
LBTEK 提供的套筒透镜可以和成像透镜配合搭建无限远校正光学系统。物镜与成像镜头之间的光束为平行光线，能减少反射照明时，用半反射镜产生的重影或棱镜、滤光片造成的相位变化等。
1.成像视场
LBTEK 的长工作距离物镜在成像镜头按照指定尺寸配置时，可以覆盖成像视场Ø22 mm （ITL200-A）。当插入自有的照明光学系统或其他光学元件，超过了指定尺寸时，可以通过下式求出大致尺寸。

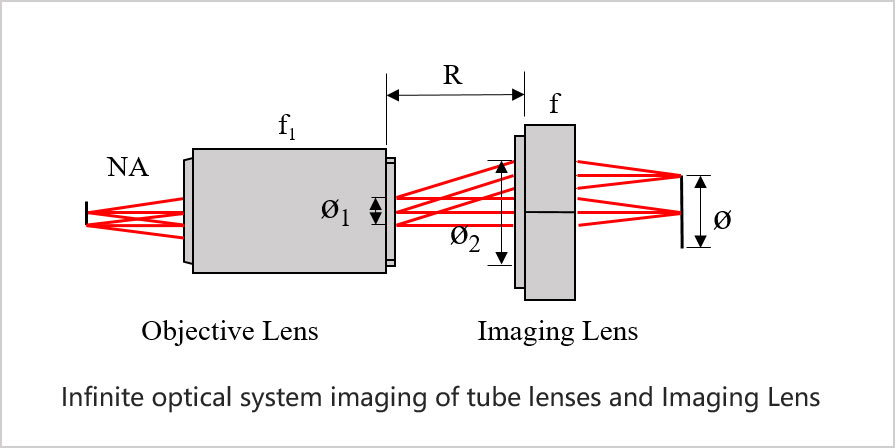

图 1 套筒透镜成像示意图
\( R=\frac{(ϕ_2−ϕ_1)×f_2}{ϕ} \) (1)
\( ϕ_1=2×f_1×NA \) (2)
其中，Ø1 ： 物镜的出瞳直径（mm）
Ø2 ： 成像镜头的入射透镜直径（mm）
f2 ： 成像镜头的焦距（mm）
Ø ： 成像视场（mm）
例：（问）以成像视场Ø22 mm，使用焦距20 mm，数值孔径NA＝0.28的物镜和ITL200-A时，R 的距离最大可为多少？
（答）由(2)可得 Ø1 ＝2×f1×NA =2×20×0.28 ＝11.2（mm）
已知ITL200-A的入射透镜直径Ø2＝30 mm，焦距f2＝200 mm
由(1)可得 R＝(Ø2-Ø1)×f2/Ø =(30-11.2)×200/22 ＝170.9（mm）
距离在R＝170.9 mm以下时，以成像视场Ø22 mm可以得到没有渐晕的成像。
注意：在指定尺寸以下使用物镜和成像镜头对光学性能没有影响；
远心套筒透镜TTL200MP推荐在最佳工作距离处使用。

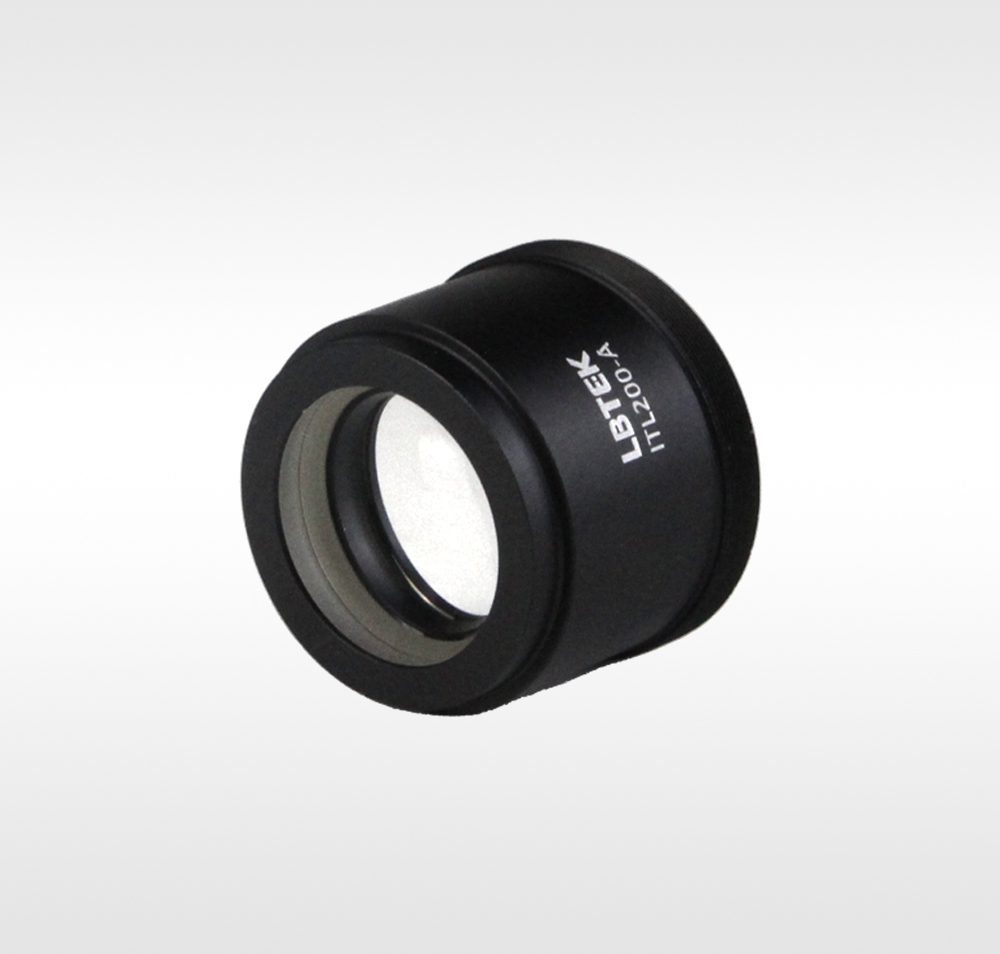

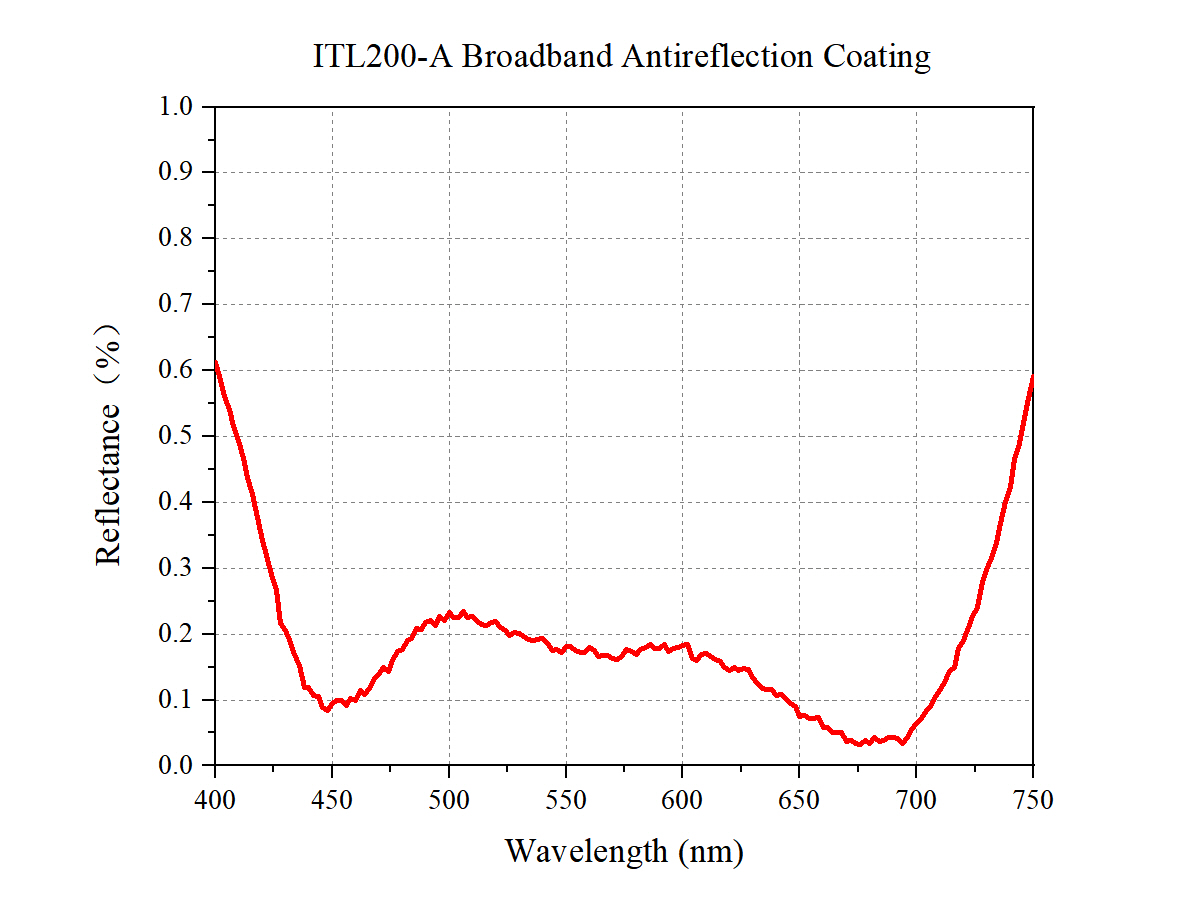

LBTEK 无限远矫正套筒透镜设计用于和无限远矫正物镜配合使用，来搭建无限远校正光学系统，为了最大程度地减少由表面反射造成的损耗，无限远矫正套筒透镜中所有透镜的两面都镀有宽带增透膜。增透膜波长范围：400-750 nm。无限远矫正套筒透镜在工作波长范围内具有衍射极限光学性能，使用时需要将M38×0.5螺纹端面向物镜。

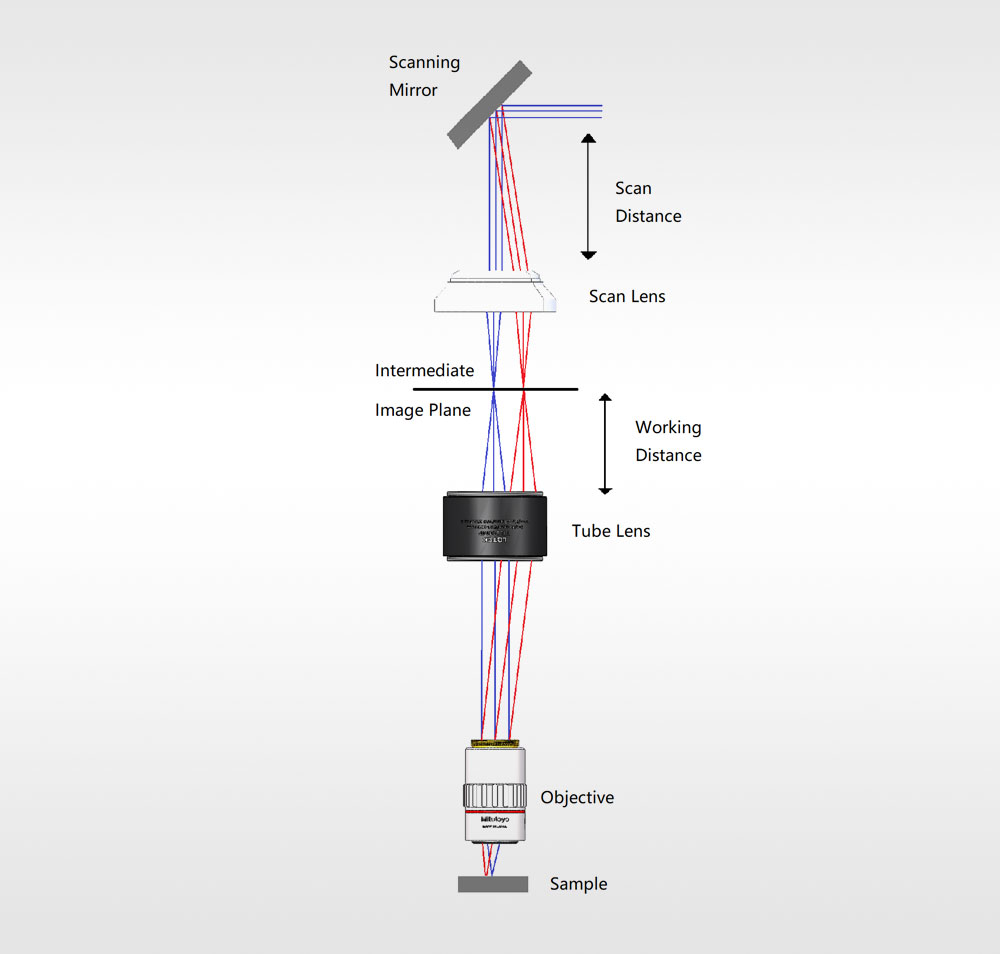

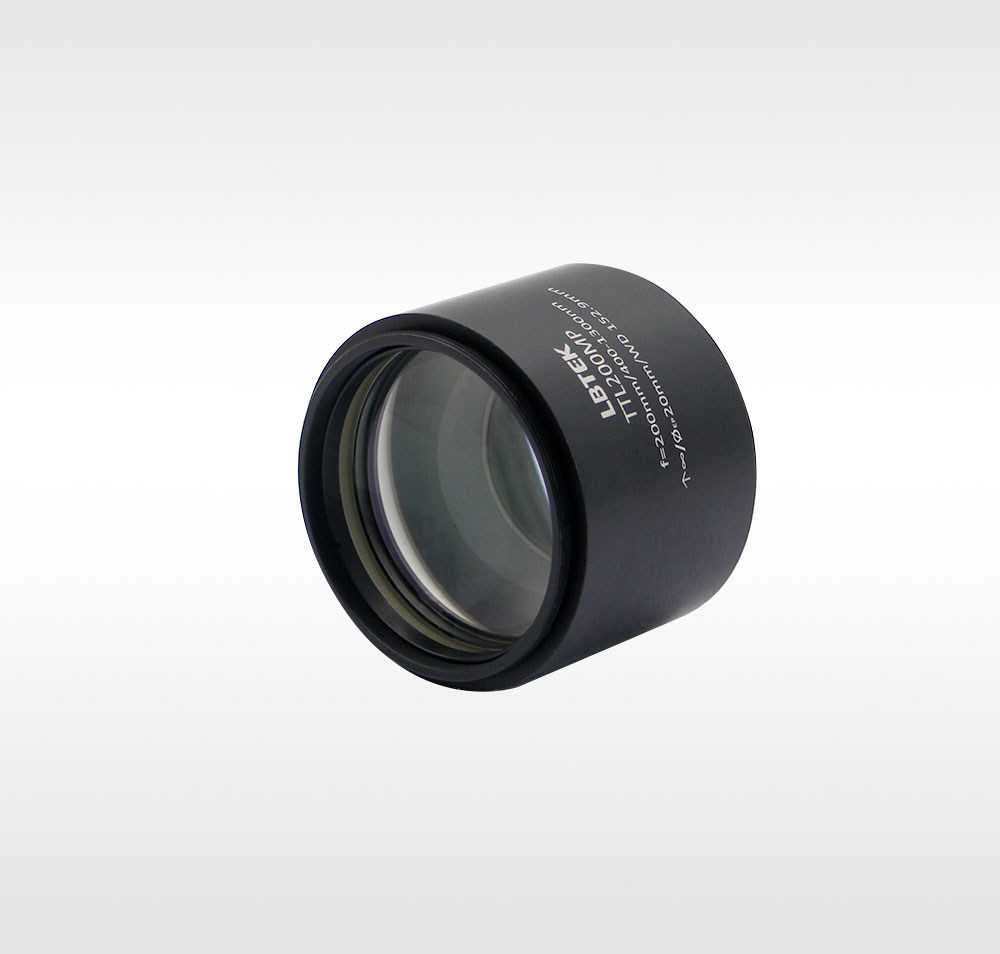

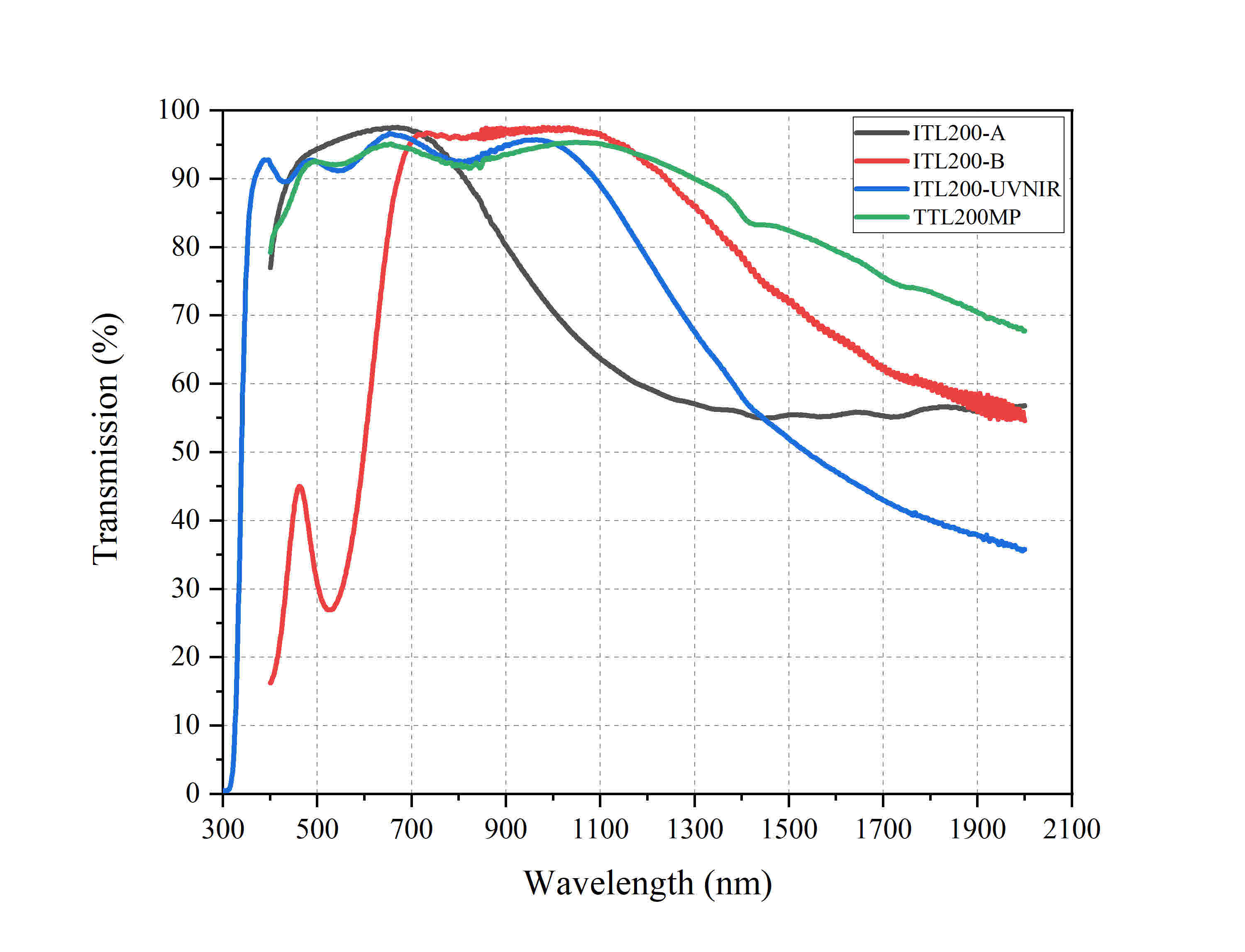

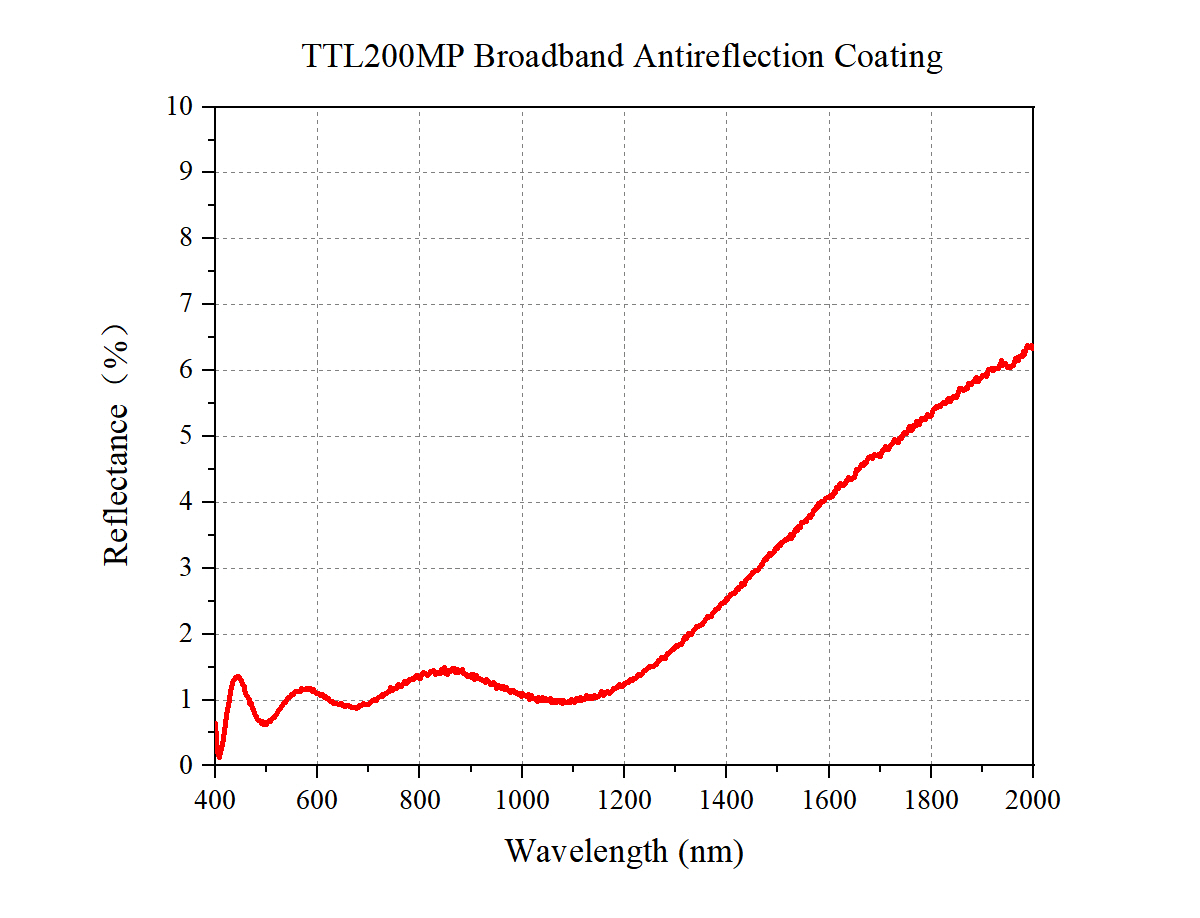

LBTEK 无限远矫正远心套筒透镜具有远心设计，可以与激光扫描镜头搭配使用形成远心系统，适合应用于激光扫描和宽场成像。设计波长为400-2000 nm，镀有400-1300 nm宽带增透膜，具体透过率详见透过率曲线。远心套筒透镜两端有SM2外螺纹，可以直接集成到LBTEK 60 mm同轴系统中。

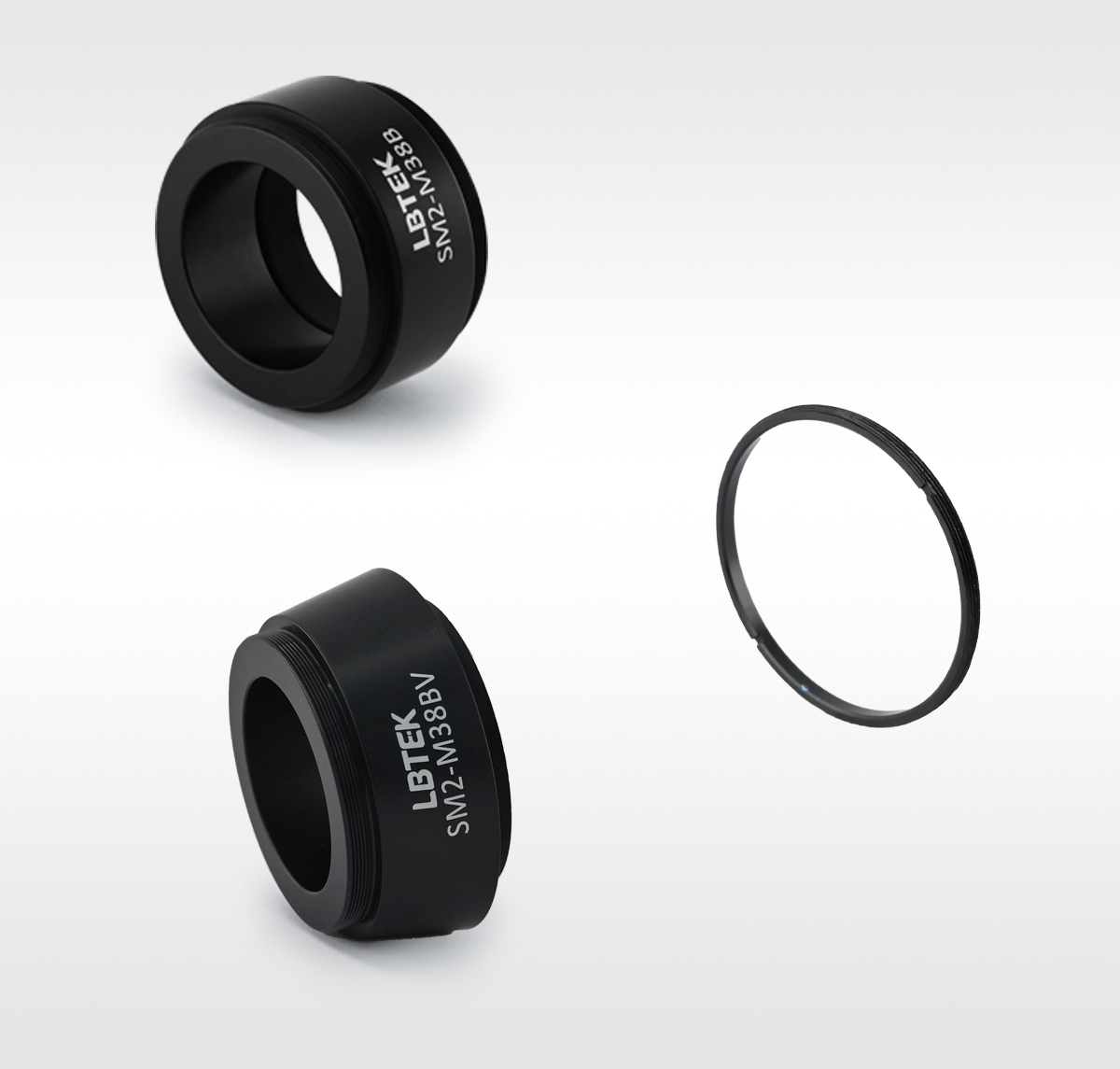

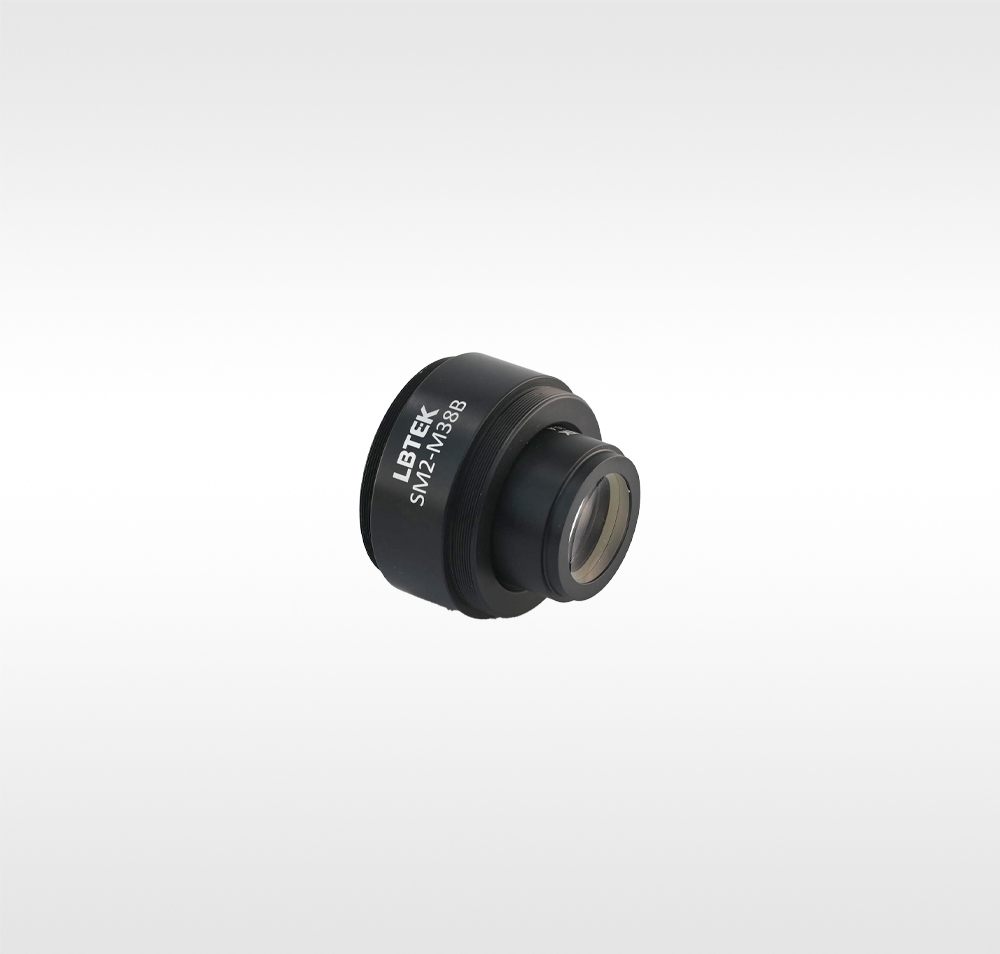

LBTEK 螺纹配件包含了M38×0.5內外螺纹、SM2外螺纹，可以将ITL200-A或其他带M38×0.5外螺纹的产品集成到已有的系统当中。表面黑色阳极氧化，可以减少杂散光的反射。SM38R带有M38×0.5外螺纹、SM2-M38B带SM2外螺纹和M38×0.5内螺纹、SM2-M38BV带公燕尾、SM2外螺纹和M38×0.5内螺纹。LBTEK还提供特殊尺寸，螺纹规格的转接件定制服务，如有需求，请联系技术支持。
