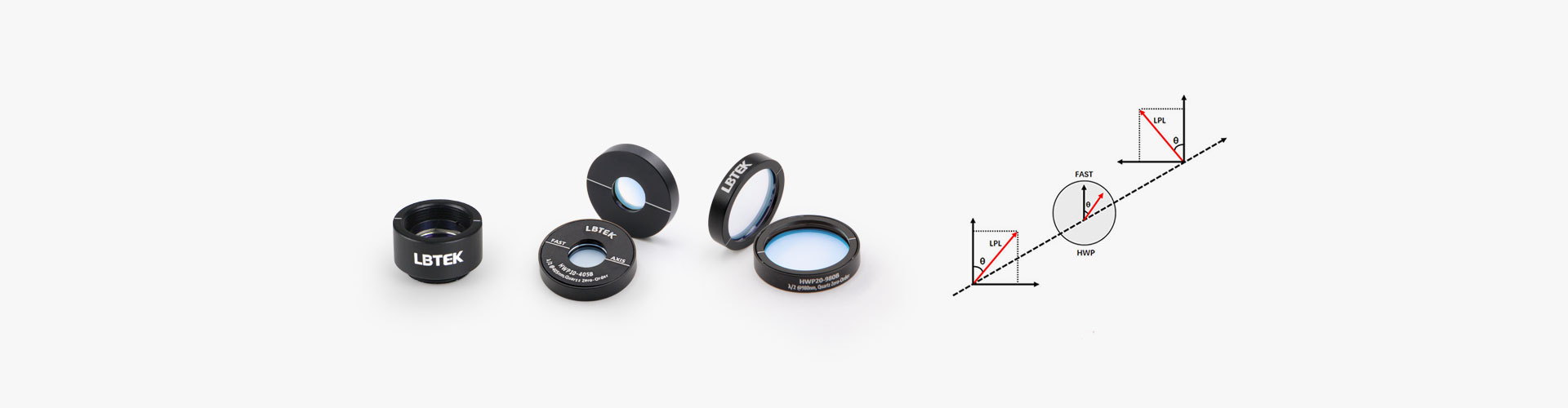

石英零级二分之一波片

  • 参数规格

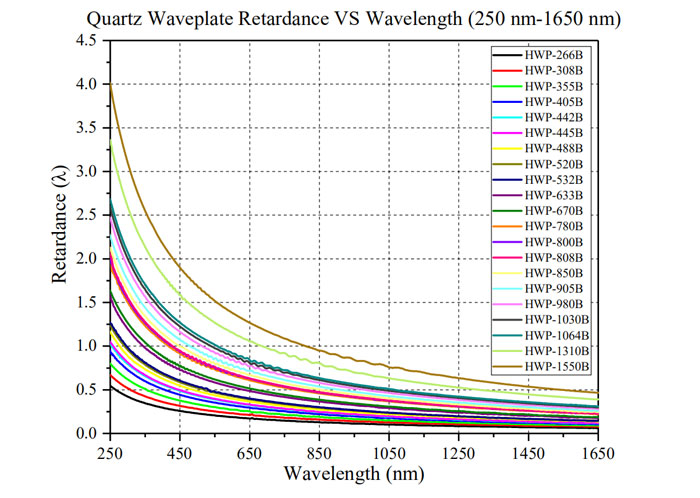

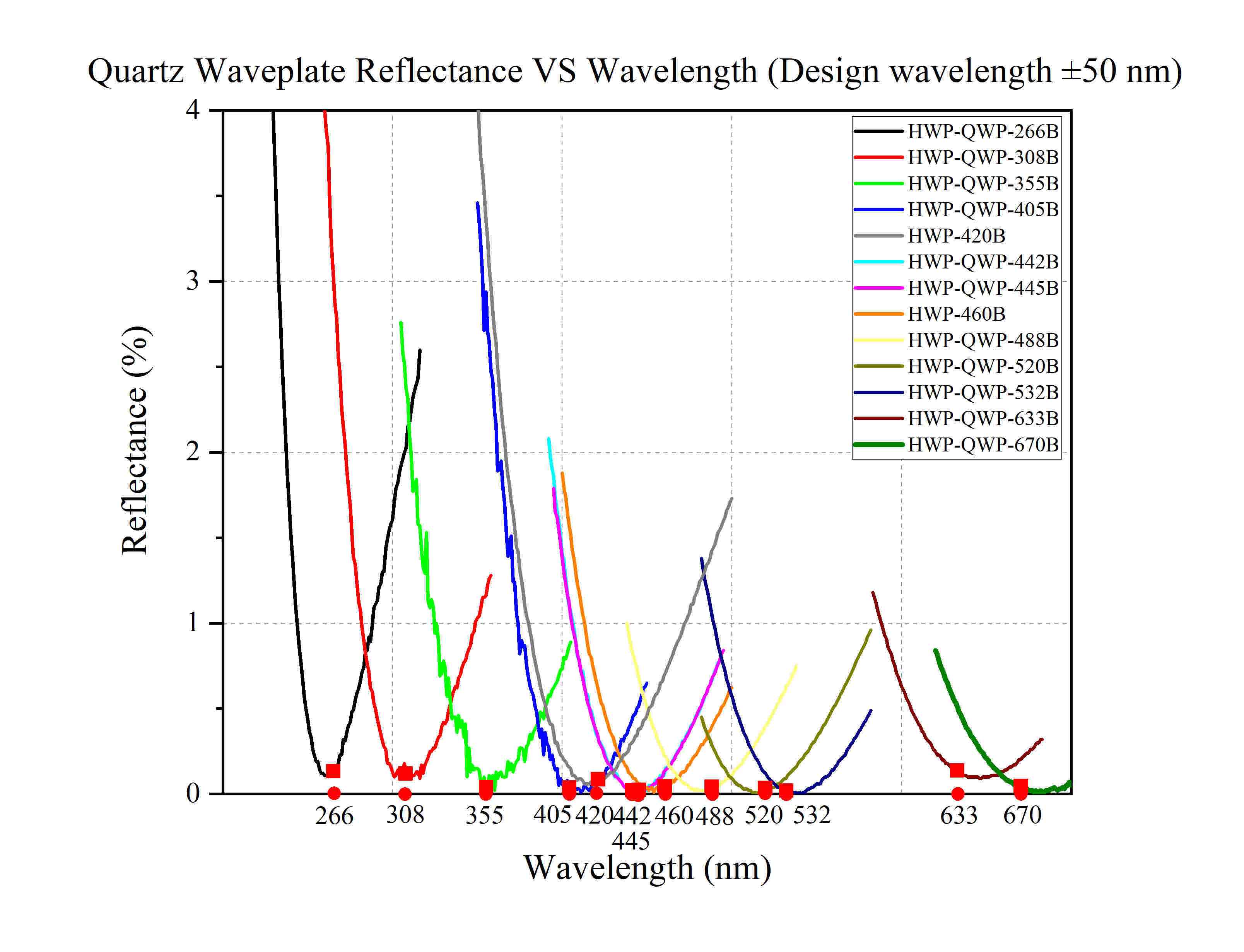

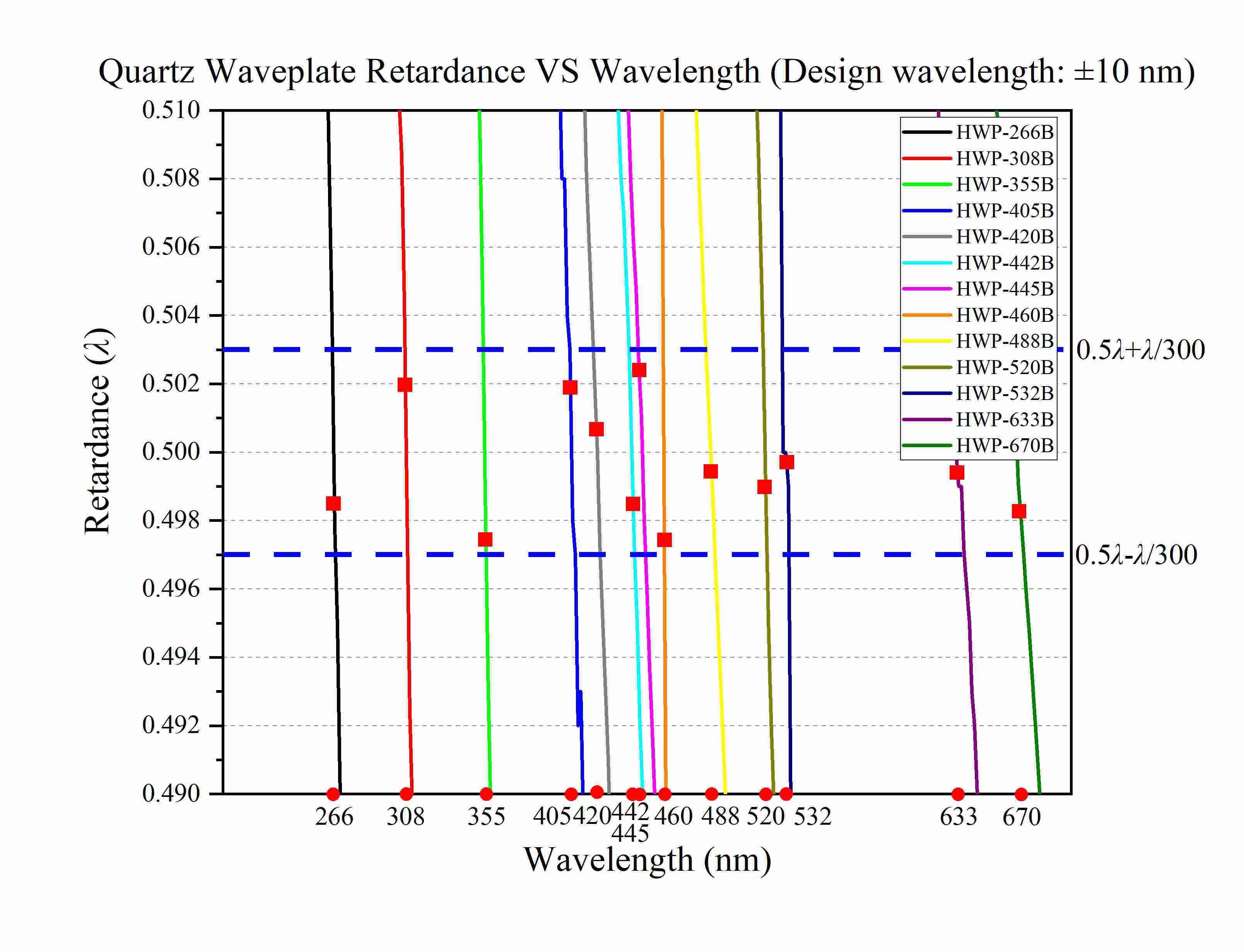

  • 曲线
  • 组装
  • 技术说明
  • 应用案例
  • 反馈
产品说明
  • 材质:石英晶体
  • 空气隙设计适用于高功率应用
  • 设计波长:266 nm-1550 nm多种可选
  • 10 mm, 20 mm通光口径可选
  • 提供定制服务

      LBTEK石英空气隙零级二分之一波片是由两片石英波片中间夹垫片组合而成,两片石英波片的快轴相互垂直,并且二者相位差为π。波片预安装在黑色阳极氧化的铝环中,方便安装使用。二分之一波片常用于旋转线偏振光的偏振方向。相比于胶合的石英晶体零级波片,空气隙零级波片中两片石英波片中间由垫片隔开形成空气隙。该结构适用于较高功率激光器应用。LBTEK提供通光孔径为Ø10.0 mm和Ø20.0 mm两个版本标准石英零级波片,另外LBTEK还提供聚合物真零级二分之一波片和四分之一波片,这些波片受波长偏移和入射角的影响更小。 除了标准的石英二分之一波片,LBTEK还提供多种定制服务,包括定制特殊尺寸、设计波长和相位延迟量等指标。具体定制需求,请联系LBTEK技术支持。

示意图
通用参数
光学元件材质
石英晶体
设计波长
266 nm,308 nm,355 nm,405 nm,420 nm,442 nm,445 nm,480 nm,488 nm,520 nm,532 nm,633 nm,670 nm,780 nm,800 nm,808 nm,850 nm,905 nm,980 nm,1030 nm,1064 nm,1310 nm,1550 nm
延迟量
λ/2
反射率
Rabs<0.25%(@设计波长)
延迟量精度
±λ/300
直径
Ø25.4 mm
通光孔径
Ø10.0 mm和 Ø20.0 mm
表面平行度
<10 arcsec
厚度
4.8 mm
表面光洁度(划痕/麻点)
20/10
直径公差
+0.0/-0.1 mm
厚度公差
±0.1 mm

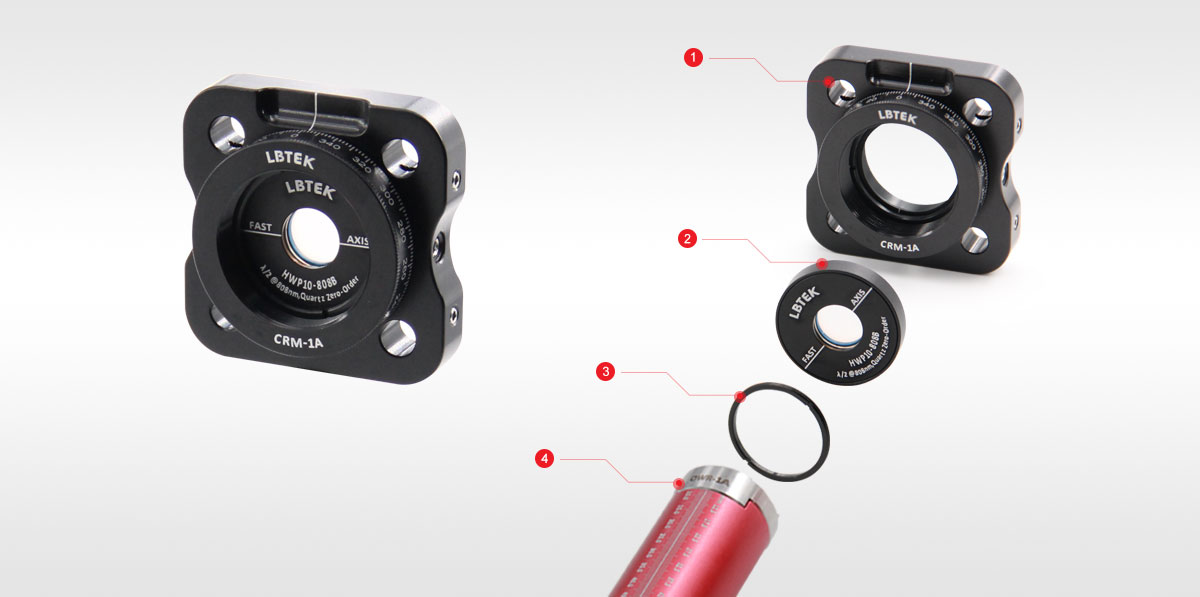

波片推荐安装方式



旋转调整架





LBTEK旋转调整架常用于安装波片等光学元件,可以连续旋转 360°。

① 旋转调整架(兼容30mm同轴系统)CRM-1A×1

② 波片×1

③ 卡环SM1R×1

④ 卡环扳手OWR-1A×1

石英零级二分之一波片

1、石英零级波片相位延迟量的产生机理

波片大多由双折射材料制造而成。根据折射定律我们知道,一束单色自然光入射到各向同性介质时,只产生一束折射光。而当单色自然光在各向异性晶体界面上发生折射时,一般产生两束折射光,这种现象称之为双折射。两束折射光中,一束为寻常光(o光),一束为非常光(e光)。其中o光遵循折射定律,折射光线总在入射面内,折射率为nono为常数。e光不遵循折射定律,通常情况下,e光折射光线不在入射面内,折射率为neθθ为入射角度。用检偏器分别检验o光和e光,可以知道,o光和e光都是线偏振光,如图1所示。

1 晶体双折射现象

根据晶体双折射现象中o光和e光的折射率差,入射光两个相互正交的线偏振分量之间会产生一个相对的相位延迟。其中,波速快的光矢量方向为波片的快轴,与之垂直的光矢量方向为慢轴。对负单轴晶体(ne<no),快轴在e光光矢量方向(即光轴方向,光在晶体中沿此方向传播不发生双折射现象),o光光矢量方向为慢轴;对正单轴晶体(ne>no),快轴在o光光矢量方向,慢轴在e光光矢量(光轴)方向。石英属于正单轴晶体,有ne>no,单色光垂直正入射到石英晶体上,发生双折射,但是o光、e光不分离,只产生相位差,相位差:

其中d为沿光传播方向的晶体厚度, 为入射单色光波长。

波片正是利用双折射晶体的上述特性来对入射光产生特定的相位差。根据波片产生的相位差大小,可分为全波片、二分之一波片(又叫半波片)、四分之一波片,分别产生大小为2(m+1)π2(m+1/2)π2(m+1/4) π的相位差,其中m为自然数;当m=0时,称为零级波片,当m不等于0时,称为多级波片,其中零级波片又分为普通零级波片和真零级波片。

麓邦技术提供的石英零级波片属于普通零级波片,它由两片多级石英波片中间夹垫片组合而成,两片多级石英波片的快轴相互垂直,如图2所示。入射光经过第一片多级石英波片,分解成o光和e光,产生相位差;经过第二片多级石英波片,o光变成e光,e光变成o光,产生相位差。总的相位延迟量为

其中dAdB分别为第一、第二片多级石英波片的厚度。当满足:

总相位延迟量,即为石英零级二分之一波片。



2 石英零级波片

2、二分之一波片的偏振方向旋转作用

二分之一波片多用于旋转线偏振光的偏振方向,下面通过图解的方法说明二分之一波片的这一作用机理。

 3 二分之一波片偏振方向旋转作用

如图3,设波片快轴位于x轴,慢轴位于y轴,线偏振光沿z轴垂直正入射,振幅为A,偏振方向与波片快轴夹角为θ,将入射光分解为沿x轴偏振和沿y轴偏振的两个正交分量:

 这里分别代表沿x轴正方向和y轴正方向的单位矢量,分别代表两个正交分量的振幅。入射光经过二分之一波片后,之间产生大小为π的相位延迟:

代表沿y轴负方向的单位矢量。可以知道,合成后的光矢量与波片快轴夹角为-θ。可见,经过二分之一波片后,出射线偏振光的振动方向将向着波片快轴方向转动2θ角度。



偏振光同轴干涉光路示意图

① 激光光源×1

② 线性偏振片×2

③ 平凸透镜×2

④ 非偏振分束立方×1

⑤ 二分之一波片×1

⑥ 四分之一波片×2

⑦ 反射镜×2

⑧ 底座式Ø12.7 mm接杆支架×2

⑨ Ø12.7 mm不锈钢光学接杆×2

⑩ Ø12.7 mm接杆支架固定叉块×2

⑪ Ø6 mm同轴系统安装接杆×16

-
姓名
手机
单位
邮箱
联系我
反馈产品
反馈类型
{{item.type_name}}
反馈内容
提 交
历史反馈
{{item.user_name}}发布于{{item.create_time}}
{{item.question_content}}

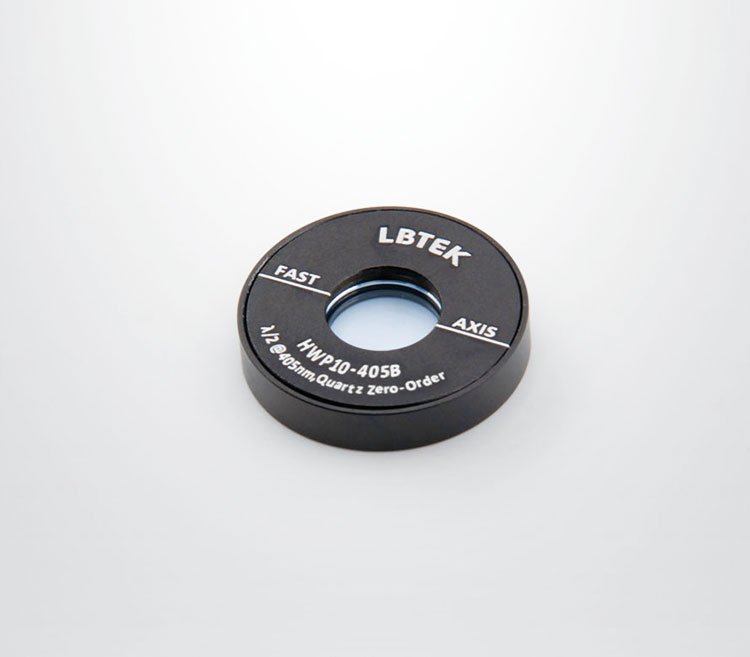

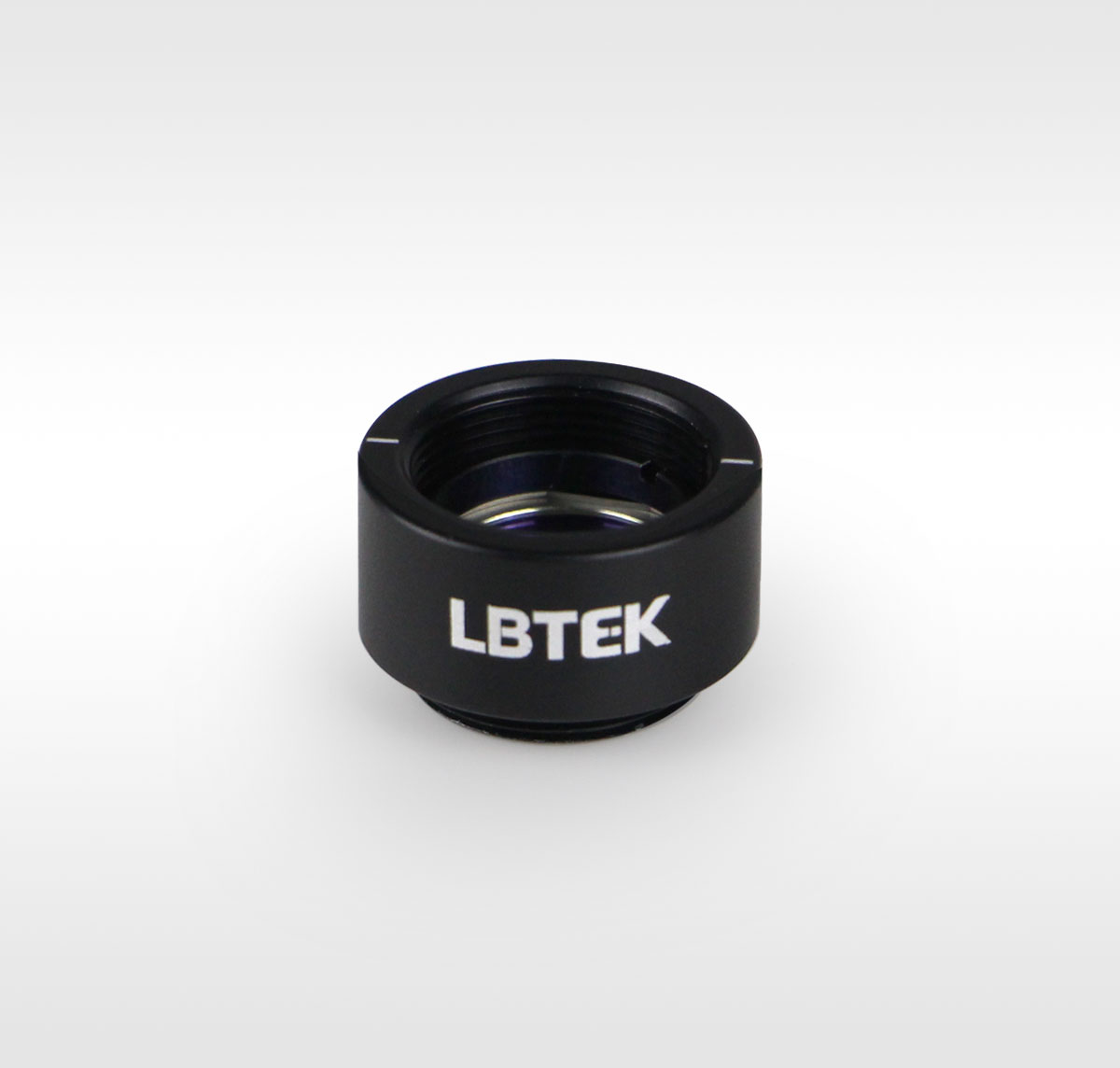

石英空气隙零级二分之一波片,通光孔径:Ø10.0 mm
  • 直径:Ø25.4 mm
  • 通光孔径:Ø10.0 mm
  • 旋转线性偏振光偏振方向
  • 两面镀有V型增透膜Rabs<0.25%@设计波长

LBTEK零级波片对温度不敏感,具有一致的延迟量,常用于旋转线性偏振光的偏振方向。LBTEK所有波片均安装在一个黑色阳极氧化铝环中,外壳前后表面刻有指示波片快轴方向的细线,周身刻有波片型号、延迟量和设计波长等字样。

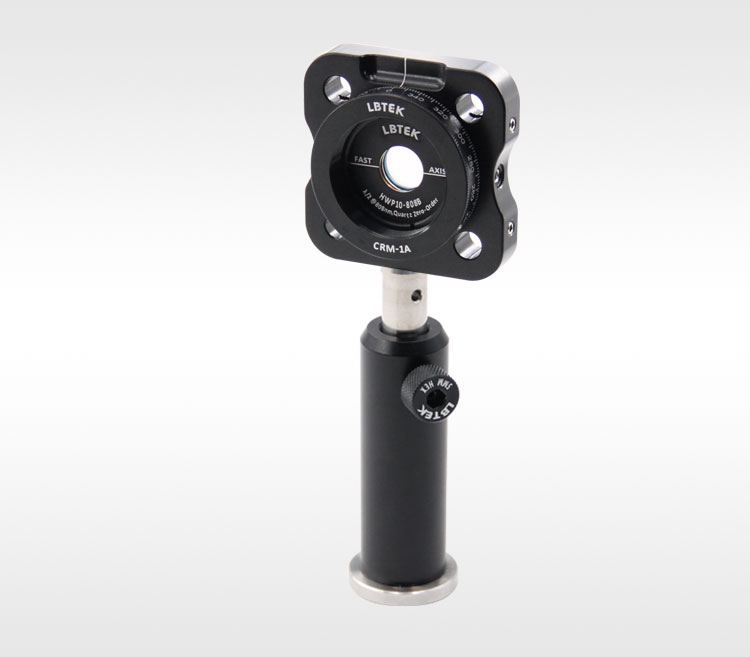

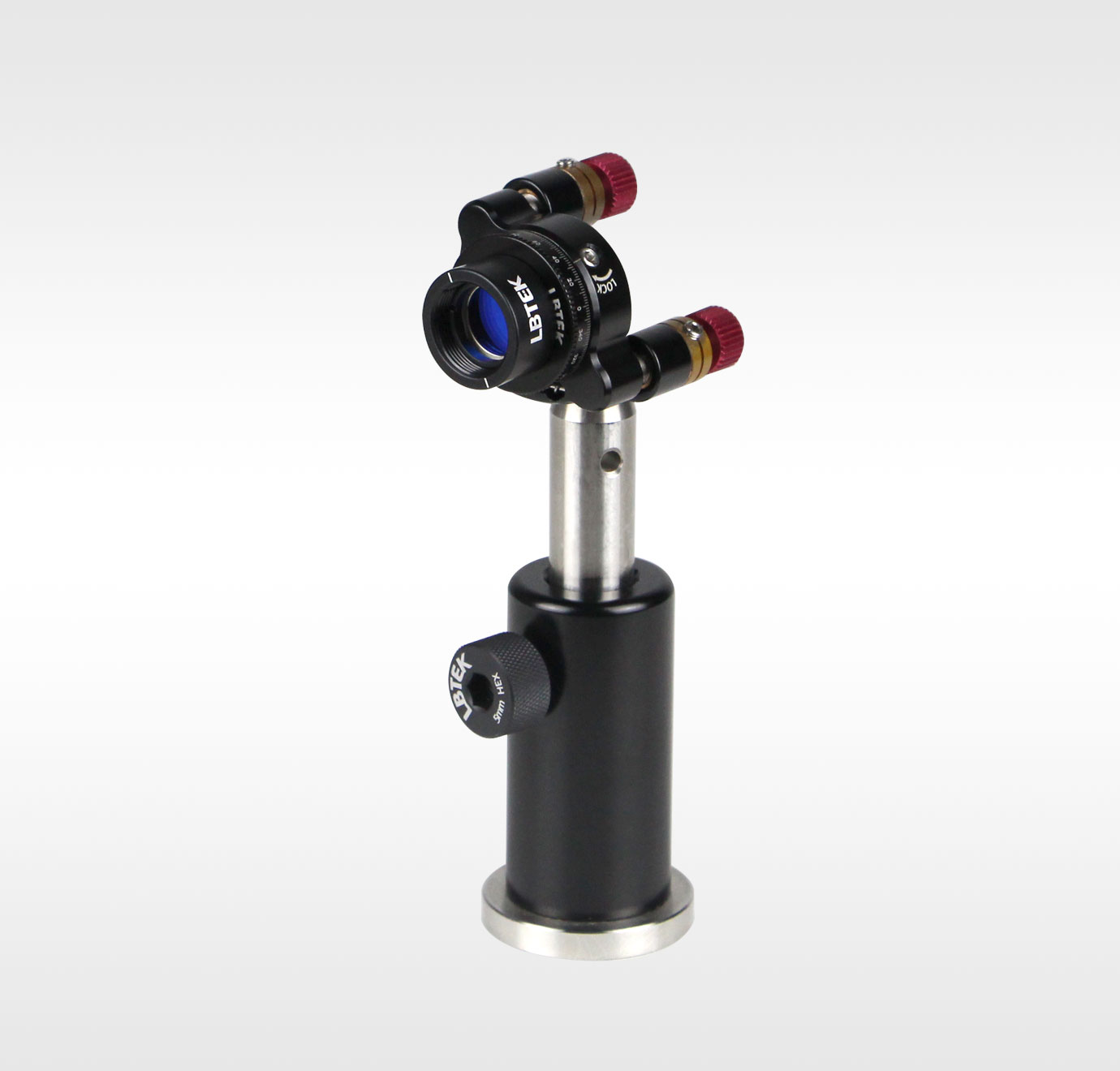

LBTEK旋转调整架CRM-1A常用于安装波片等光学元件
产品型号 设计波长 直径 通光孔径 对比 单价 发货日期 购物车
HWP10-405B 405 nm 25.4 mm Ø10.0 mm
¥2461 当天
加入购物车
HWP10-442B 442 nm 25.4 mm Ø10.0 mm
¥2461 当天
加入购物车
HWP10-480B 480 nm 25.4 mm Ø10.0 mm
¥2461 当天
加入购物车
HWP10-532B 532 nm 25.4 mm Ø10.0 mm
¥2461 当天
加入购物车
HWP10-633B 633 nm 25.4 mm Ø10.0 mm
¥2461 当天
加入购物车
HWP10-780B 780 nm 25.4 mm Ø10.0 mm
¥2461 当天
加入购物车
HWP10-808B 808 nm 25.4 mm Ø10.0 mm
¥2461 1周
加入购物车
HWP10-850B 850 nm 25.4 mm Ø10.0 mm
¥2461 当天
加入购物车
HWP10-980B 980 nm 25.4 mm Ø10.0 mm
¥2461 当天
加入购物车
HWP10-1030B 1030 nm 25.4 mm Ø10.0 mm
¥2461 当天
加入购物车
HWP10-1064B 1064 nm 25.4 mm Ø10.0 mm
¥2461 1周
加入购物车
HWP10-1550B 1550 nm 25.4 mm Ø10.0 mm
¥2461 当天
加入购物车

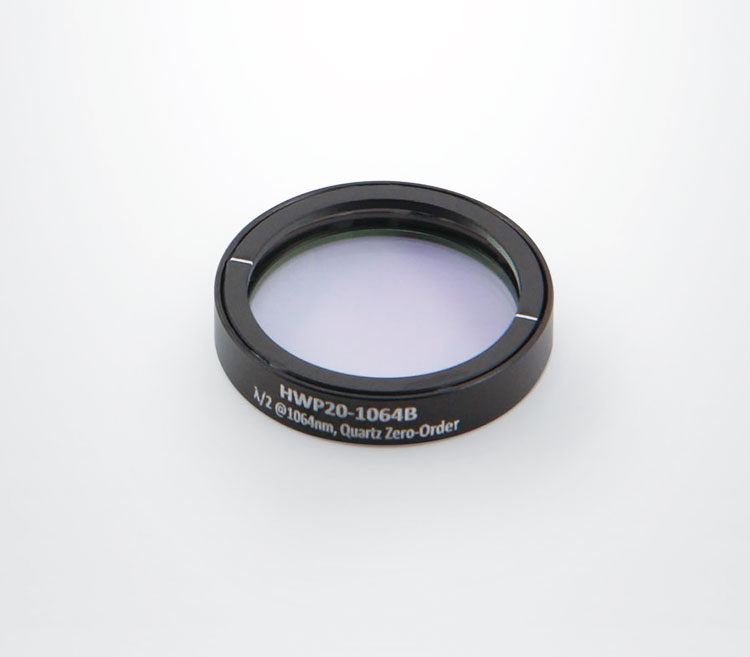

石英空气隙零级二分之一波片,通光孔径:Ø20.0 mm
  • 直径:Ø25.4 mm
  • 通光孔径:Ø20.0 mm
  • 旋转线性偏振光偏振方向
  • 两面镀有V型增透膜Rabs<0.25%@设计波长

LBTEK零级波片对温度不敏感,具有一致的延迟量,常用于旋转线性偏振光的偏振方向。LBTEK所有波片均安装在一个黑色阳极氧化铝环中,外壳前后表面刻有指示波片快轴方向的细线,周身刻有波片型号、延迟量和设计波长等字样。

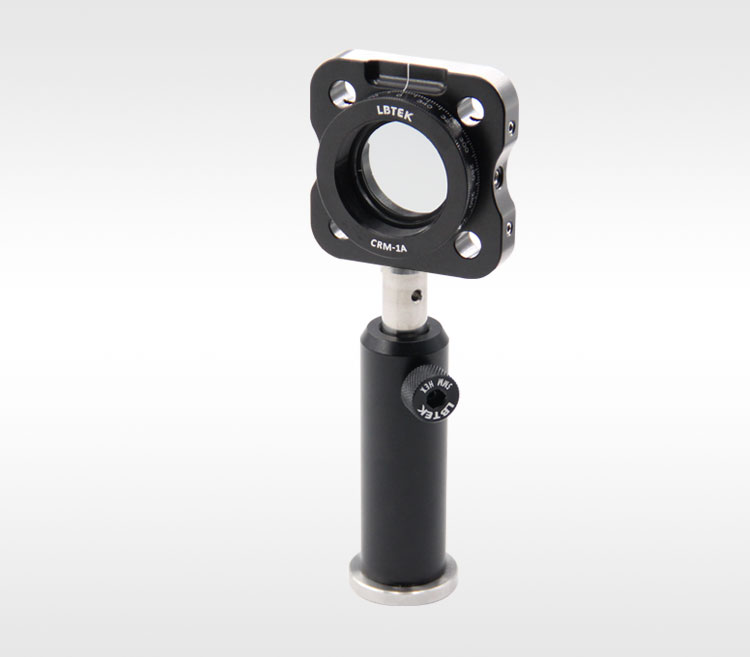

LBTEK旋转调整架CRM-1A常用于安装波片等光学元件
产品型号 设计波长 直径 通光孔径 对比 单价 发货日期 购物车
HWP20-405B 405 nm 25.4 mm Ø20.0 mm
¥2995 当天
加入购物车
HWP20-442B 442 nm 25.4 mm Ø20.0 mm
¥2995 当天
加入购物车
HWP20-420B 420 nm 25.4 mm Ø20.0 mm
¥2995 当天
加入购物车
HWP20-532B 532 nm 25.4 mm Ø20.0 mm
¥2995 4周
加入购物车
HWP20-633B 633 nm 25.4 mm Ø20.0 mm
¥2995 当天
加入购物车
HWP20-780B 780 nm 25.4 mm Ø20.0 mm
¥2995 当天
加入购物车
HWP20-808B 808 nm 25.4 mm Ø20.0 mm
¥2995 6周
加入购物车
HWP20-850B 850 nm 25.4 mm Ø20.0 mm
¥2995 当天
加入购物车
HWP20-980B 980 nm 25.4 mm Ø20.0 mm
¥2995 当天
加入购物车
HWP20-1030B 1030 nm 25.4 mm Ø20.0 mm
¥2995 当天
加入购物车
HWP20-1064B 1064 nm 25.4 mm Ø20.0 mm
¥2995 当天
加入购物车
HWP20-1550B 1550 nm 25.4 mm Ø20.0 mm
¥2995 当天
加入购物车
HWP20-266B 266 nm 25.4 mm Ø20.0 mm
¥2995 当天
加入购物车
HWP20-308B 308 nm 25.4 mm Ø20.0 mm
¥2995 当天
加入购物车
HWP20-355B 355 nm 25.4 mm Ø20.0 mm
¥2995 当天
加入购物车
HWP20-445B 445 nm 25.4 mm Ø20.0 mm
¥2995 当天
加入购物车
HWP20-488B 488 nm 25.4 mm Ø20.0 mm
¥2995 当天
加入购物车
HWP20-520B 520 nm 25.4 mm Ø20.0 mm
¥2995 当天
加入购物车
HWP20-670B 670 nm 25.4 mm Ø20.0 mm
¥2995 当天
加入购物车
HWP20-800B 800 nm 25.4 mm Ø20.0 mm
¥2995 当天
加入购物车
HWP20-905B 905 nm 25.4 mm Ø20.0 mm
¥2995 当天
加入购物车
HWP20-1310B 1310 nm 25.4 mm Ø20.0 mm
¥2995 当天
加入购物车
