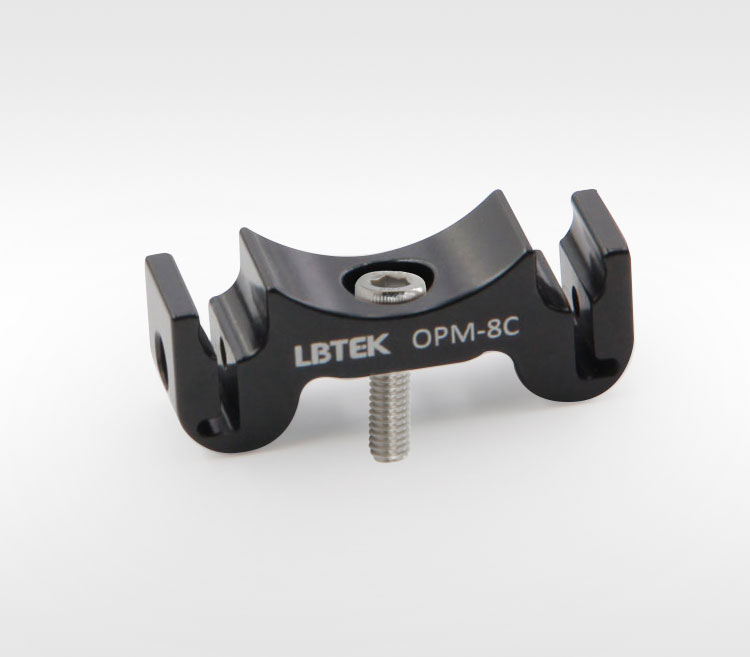

LBTEK 卡入式免拆卸30 mm同轴系统安装架适用于支撑已经组装好的同轴系统(子系统),不需要拆解同轴系统即可将同轴系统接杆卡入安装架,侧边附带M2.5 (兼容2 mm六角扳手)内六角圆柱头螺钉固定安装,挠性结构设计,保证夹持稳固。中间带M4沉头孔用于连接光学接杆。
材质
6061-T6 铝合金 |
表面处理
黑色阳极氧化 |
适用同轴系统
30 mm |
① 同轴系统转接板CAD-02 |
② 6 mm同轴接杆 |
③ 卡入式30 mm同轴系统接杆安装架 |
④ 接杆支架 |
⑤ 压块 |

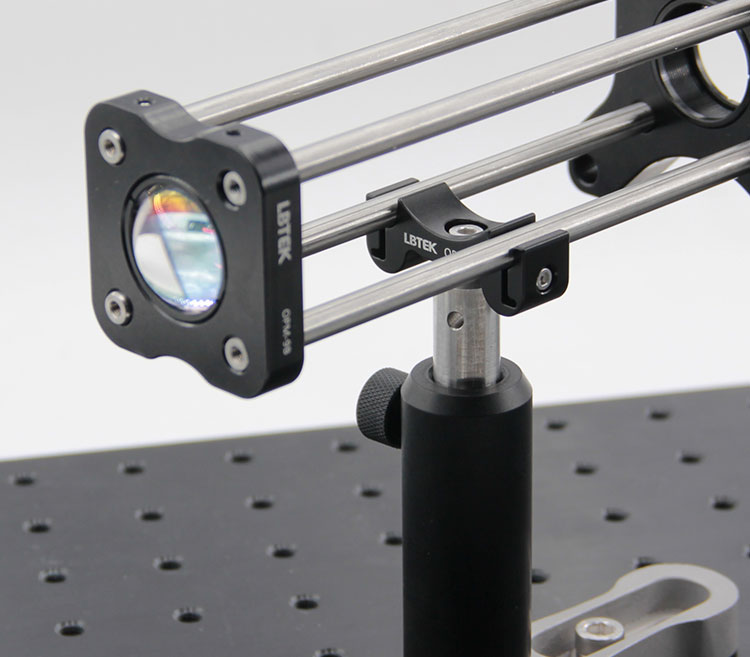

卡入式30 mm同轴系统接杆主要是用于支撑已经组装好的同轴系统(子系统),不需要拆解同轴系统即可将同轴系统接杆卡入安装架,独立支撑,安装灵活。

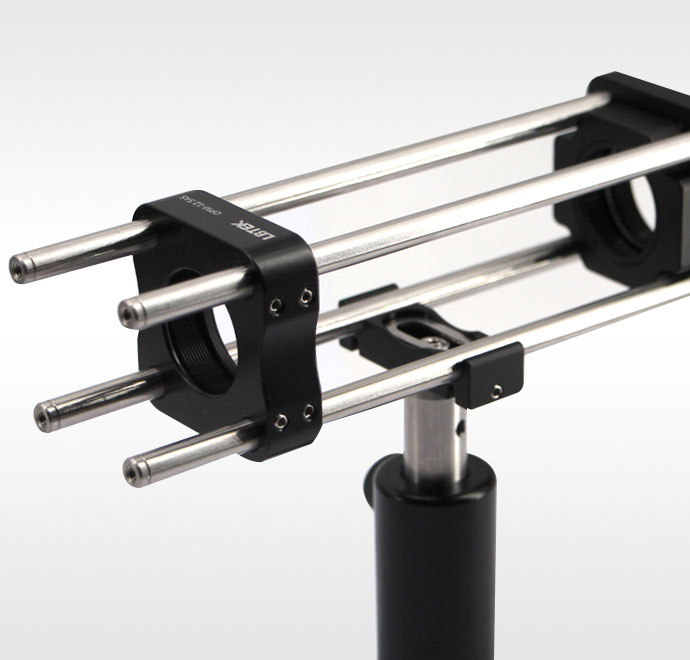

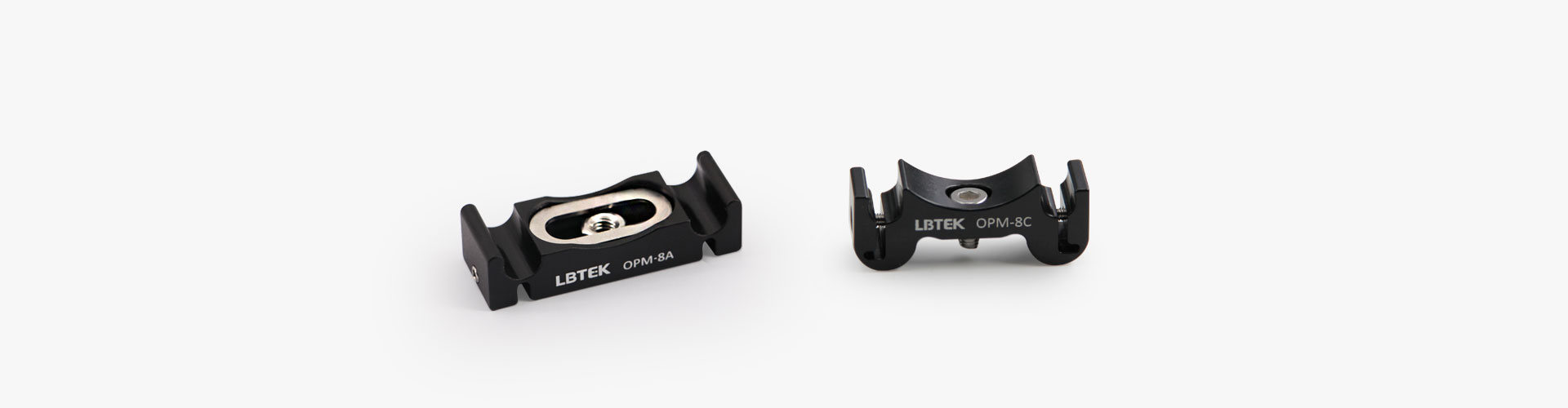

LBTEK提供的 30 mm同轴接杆安装架适用于支撑已经组装好的同轴系统(子系统),不需要拆解同轴系统即可将其接杆卡入安装架。侧边紧定螺钉用于固定接杆。挠性结构设计,保证夹持稳固。OPM-8A中间带M4可活动螺母,离轴调节范围±5 mm。
