宽带偏振分束立方,增透膜:620 nm-1000 nm

  • 参数规格

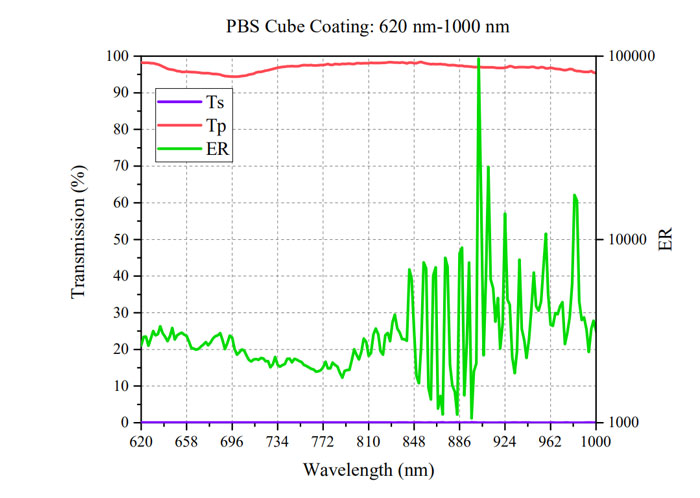

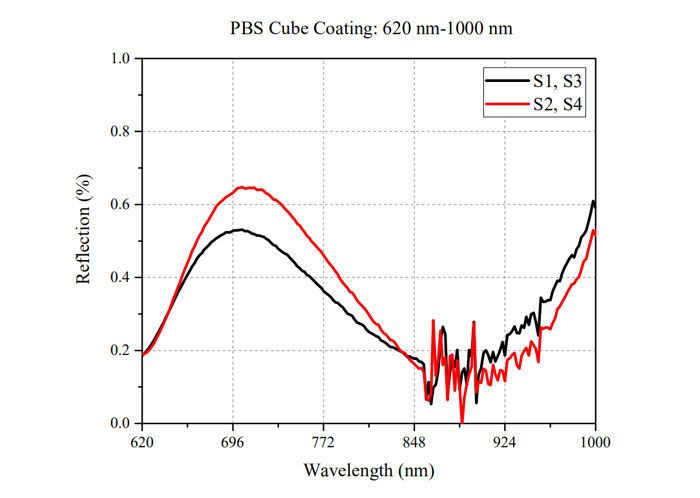

  • 曲线
  • 技术说明
  • 组装
产品说明
  • 工作波长:620 nm-1000 nm(增透膜)
  • 消光比(Tp:Ts):>1000:1
  • 用途:分离P光和S光

      LBTEK将25.4 mm偏振分束立方安装在兼容30 mm同轴系统的立方体外壳中,顶部刻线方向标识光路走向,该外壳侧面提供了M3螺纹孔,可以跟30 mm同轴系统兼容。另外,该外壳侧面还提供了4个SM1内螺纹端口,可以同时跟25.4 mm透镜套筒兼容。并且同轴立方体底部还有M4螺纹孔,可用于安装接杆。

示意图
通用参数
光学元件材质
N-SF1
工作波长
620 nm-1000 nm
镀膜
增透膜:Ravg <0.5%(6°入射角);分光膜:Tp >90%,Rs >99.5%
消光比(Tp:Ts)
>1000:1
表面光洁度(划痕/麻点)
40/20
透射波前差(@633nm)
λ/4
表面平整度(@633 nm)
λ/4
出射角度
透射:0〫± 5 arcmin;反射:90〫± 5 arcmin;

分束立方推荐安装方式



1.已安装的分束立方(同轴系统安装方式)



LBTEK已安装的分束立方可以兼容30 mm同轴系统

① 已安装的分束立方×1

② Ø6 mm同轴系统安装接杆MOP-40×4



2.已安装的分束立方(透镜套筒安装方式)





LBTEK已安装的分束立方可以配合Ø25.4 mm透镜套筒一起使用

① 已安装的分束立方×1

② 透镜套筒SM1-25A×1



3.未安装的分束立方





LBTEK分束立方安装座可以直接安装25.4 mm分束立方,其他尺寸可搭配分束立方转接件一起安装于同轴立方体中

① 分束立方安装座CM-3×1

② 分束立方转接件×1

(25.4 mm分束立方可不用转接件)

③ 未安装的分束立方×1



宽带偏振分束立方,增透膜:620 nm-1000 nm
  • 消光比(Tp:Ts):>1000:1
  • 侧面M3螺纹孔,兼容30 mm同轴系统
  • 侧面4个SM1内螺纹,兼容SM1透镜套筒安装
  • 工作波长:620 nm-1000 nm(增透膜)

LBTEK将25.4 mm偏振分束立方安装在兼容30 mm同轴系统的立方体外壳中,顶部刻线方向标识光路走向,该外壳侧面提供了M3螺纹孔,可以跟30 mm同轴系统兼容。另外,该外壳侧面还提供了4个SM1内螺纹端口,可以同时跟25.4 mm透镜套筒兼容。并且同轴立方体底部还有M4螺纹孔,可用于安装接杆。

LBTEK分束立方体外壳可以直接用接杆连接固定,并且外壳表面刻有光路示意图,方便用户使用
产品型号 尺寸 光学元件材质 通光孔径 对比 单价 发货日期 购物车
MPBS642 25.4 mm x 25.4 mm x 25.4 mm N-SF1 >80% CA
¥1695 当天
加入购物车
宽带偏振分束立方,增透膜:620 nm-1000 nm,未安装
  • 消光比(Tp:Ts):>1000:1
  • 侧面M3螺纹孔,兼容30 mm同轴系统
  • 侧面4个SM1内螺纹,兼容SM1透镜套筒安装
  • 工作波长:620 nm-1000 nm(增透膜)

LBTEK未安装偏振分束立方体,四周镀有增透膜(Ravg<0.5%),其中一个直角棱镜斜边镀有分光膜,且在该棱镜磨砂顶面用铅笔涂有黑点,为实现最佳光学性能,建议从镀有分光膜的棱镜直角面入射。
LBTEK提供不同尺寸立方体转接安装座,夹持立方体后整体尺寸为25.4 mm,配合立方体安装座CM-3使用可兼容 30 mm同轴系统。

LBTEK同轴立方体CM-3常用于安装分束立方
产品型号 尺寸 光学元件材质 通光孔径 对比 单价 发货日期 购物车
PBS602 5.0 mm x 5.0 mm x 5.0 mm N-SF1 >70% CA
¥1090 当天
加入购物车
PBS612 10.0 mm x 10.0 mm x 10.0 mm N-SF1 >80% CA
¥1190 当天
加入购物车
PBS622 12.7 mm x 12.7 mm x 12.7 mm N-SF1 >80% CA
¥1237 当天
加入购物车
PBS632 20.0 mm x 20.0 mm x 20.0 mm N-SF1 >80% CA
¥1344 当天
加入购物车
PBS642 25.4 mm x 25.4 mm x 25.4 mm N-SF1 >80% CA
¥1394 当天
加入购物车
