光学功底检测,8道高频问题
发布时间:2026-06-17 14:55:37阅读次数:1

正值毕业季,很多用户留言:如果从业光学,在领域内最应该关注或者最常被问到的问题有哪些?我从哪些方面入手才能快速入行或者稳步进阶。

今天帮大家整理了从光学参数理解到上手再到应用的行业高频问题,并附上解题与作答思路,希望能为大家的光学工作发展提供参考与帮助。


速查目录


考察基础功-参数理解

1 光学元件激光损伤阈值的评估需要哪些关键数据?

2 什么是偏振消光比?

3 空间光耦合进光纤的耦合效率由哪些指标共同作用?



考察上手快-光学选型

4 真零级、零级、聚合波片等等这些种类繁多的波片其差异是什么?

5 光电探测器的类型有哪些?实验上该如何选择合适的光电探测器?

6 伺服电机与直线步进电机的区别是?



考察实操经验-集成应用

7 光学镜架的稳定性主要测试哪几个指标?这些指标分别代表什么?

8 什么是科勒照明系统?



基础功

Q: 光学元件激光损伤阈值的评估需要哪些关键数据?

A: 可以参考以下汇总表:

激光类型

所需关键参数

具体说明

脉冲激光



A. 单次脉冲能量 (J)

单次脉冲所携带的能量

B. 脉冲激光平均输出功率 (W)

激光器的平均输出功率

C. 脉冲持续时间

通常为 fs、ps、ns 等量级

D. 重复频率 (Hz)

激光脉冲的重复率

E. 照射到光学元件上的光斑直径(1/e²处)

光斑在元件表面的实际尺寸

F. 波长

激光的工作波长

连续激光



A. 输出光功率 (W)

激光器的连续输出功率

B. 光斑直径

光斑在元件表面的尺寸

C. 光斑直径(1/e²处)

更精确的光斑直径定义

D. 波长

激光的工作波长

* 说明:
脉冲激光部分:当已知重复频率(D)时,单次脉冲能量(A)和平均输出功率(B)只需提供其中之一即可;
光斑直径统一采用 1/e² 定义处的值。


解答思路:
先梳理激光光源、测试环境等基础数据,再分层逐一讲解典型参数,最后整合数据得出损伤阈值评估结果。



Q: 什么是偏振消光比?

A: 偏振消光比(Polarization Extinction Ratio,简称PER) 是光学系统中量化偏振光纯净度的一个关键参数,它描述了理想偏振方向(主偏振轴)上的光强与正交偏振方向(交叉轴)上的残余光强之间的比率。它反映了偏振态的“不纯度”:实际光源或系统总会引入少量正交偏振成分(如应力双折射、器件缺陷或环境扰动),PER就是衡量这种杂质的量化指标。



与应用的相关性:

在光纤通信中,高PER能减少偏振模色散(PMD)和偏振相关损耗(PDL),提升信号质量。

在激光雷达、干涉仪或量子光学实验中,低PER会导致背景噪声增加或干涉对比度下降。

保偏光纤(PMF)的PER是其核心规格之一,直接影响光纤陀螺仪等精密传感器的性能。

解答思路:
先下定义,需要的话也可以辅助解释计算方式 ,说明数值代表的性能优劣,再配合说明实际用途 / 应用场景。



Q: 空间光耦合进光纤的耦合效率由哪些指标共同作用?

A: 光纤耦合效率是由多个光学、机械和材料指标共同决定的综合结果,其本质是输入光场与光纤本征模场(主要是基模LP01)的重叠程度。耦合效率η通常用百分比或dB表示,受以下核心指标共同作用。

指标

定义与含义

对耦合效率的影响

典型优化方向

(实验中可控部分)

模场直径(MFD)匹配

输入光斑直径与光纤模场直径的匹配程度

失配会导致重叠积分下降,是最主要损失来源之一

选择合适数值孔径(NA)的透镜或使用模场适配器

数值孔径

(NA)匹配

输入光束的会聚角与光纤NA的匹配

NA过大导致光无法进入纤芯;NA过小则无法充分利用纤芯接受角

用焦距合适的耦合透镜精确控制会聚角

对准精度(Alignment)

空间(x,y,z)和角度(θx,θy)对准误差

横向偏移1μm或角度偏移0.5°即可使效率下降数dB

使用高分辨率光学镜架 + 精密调节(参考之前镜架稳定性指标)

光束质量

(M²因子)

输入激光的波前质量和发散特性

高阶模或椭圆光束会降低与圆对称LP01模的重叠

选用单模激光器或空间滤波改善光束质量

偏振匹配(PER)

输入光的偏振态与光纤偏振主轴的匹配程度(尤其是保偏光纤)

偏振不匹配会导致额外损耗,尤其在保偏光纤(PMF)中PER低时损失显著

使用偏振控制器 + 高PER光源

波长匹配

输入光波长与光纤设计工作波长的吻合程度

波长失配会改变模场直径和色散特性,间接影响耦合效率

选择对应波长的单模/多模光纤

端面质量

光纤端面平整度、清洁度和角度(是否垂直切割/研磨)

端面倾斜、划痕或污染会引起菲涅尔反射和散射损耗

使用专业光纤切割刀 + 端面检测仪,必要时研磨/镀增透膜

菲涅尔反射损耗

空气-光纤界面(折射率突变)引起的反射

典型每个界面约0.15 dB(4%)损耗,累计影响显著

镀增透膜(AR coating)或用折射率匹配液

光纤类型匹配

单模(SMF)、多模(MMF)、保偏(PMF)等与输入光模式的匹配

单模光纤对对准要求极高;多模光纤容差较大但易激发高阶模

根据应用选型(高速通信选SMF,功率传输选MMF)

机械稳定性

耦合系统的长期漂移、振动响应和热稳定性(与光学镜架指标直接相关)

镜架漂移或振动会导致实时耦合效率波动

选用高刚度、低热膨胀镜架 + 光学平台防振

解答思路:
先总述,耦合效率由多方面因素共同影响。再对应介绍各因素定义及影响内容,最终给出优化方向建议。


上手快



Q: 真零级、零级、聚合波片等等这些种类繁多的波片其差异是什么?

A:以下为波片的制造方式与相位延迟特点的列举。



波片类型

制造方式

相位延迟特点

真零级

 (True Zero-Order)

单片极薄晶体

(厚度对应精确λ/4或λ/2)

最小延迟量,无额外整数级

多级

 (Multiple-Order)

单片较厚晶体

(含多个2π整数级延迟)

目标延迟 + m×2π(m较大)

复合零级

 (Compound Zero-Order)

两片多级波片叠合,光轴垂直

两片延迟差等于目标真零级

聚合物/聚合波片

 (Polymer)

拉伸取向聚合物薄膜

薄膜双折射实现延迟

消色差

 (Achromatic)

两种不同材料组合

(石英+MgF₂等)

利用色散差异补偿,宽带延迟近似恒定



解答思路:
逐个讲结构 + 原理 + 特性。



Q: 光电探测器的类型有哪些?实验上该如何选择合适的光电探测器?

A: 光电探测器的类型主要根据工作原理、材料和结构进行分类,以下是常见类型及其核心特点:



PIN光电二极管(PIN Photodiode):最基础的无内部增益型探测器,由P-I-N结构组成。优点是响应速度快、噪声低、线性好;缺点是灵敏度相对较低(增益≈1)。常用于高速光通信、中等光强场景。



雪崩光电二极管(APD, Avalanche Photodiode):具有内部雪崩倍增机制,可提供数十到数百倍的增益。关键参数包括增益-带宽积(GBW)、暗电流和过剩噪声因子。适合弱光、高速探测,但增益越高带宽通常越低,且需较高偏压。



单光子雪崩二极管(SPAD, Single-Photon Avalanche Diode):工作在盖革模式下的APD,可实现单光子级探测。优点是极高灵敏度,常与时间相关单光子计数(TCSPC)结合;缺点是死时间较长、暗计数率较高。广泛用于量子通信、激光雷达(LiDAR)和荧光寿命成像。



光电倍增管(PMT, Photomultiplier Tube):真空管器件,通过多级倍增极实现极高增益(可达10^6倍)。优点是增益极高、响应快、面积大;缺点是体积大、需高压供电、易受磁场影响。适合极弱光探测(如闪烁计数、生物发光)。



光电晶体管(Phototransistor):结合光电二极管与晶体管放大,内部增益通常为数十到数百倍。响应速度较APD慢,但成本低、易集成。适用于中低速、光强适中的消费电子场景。

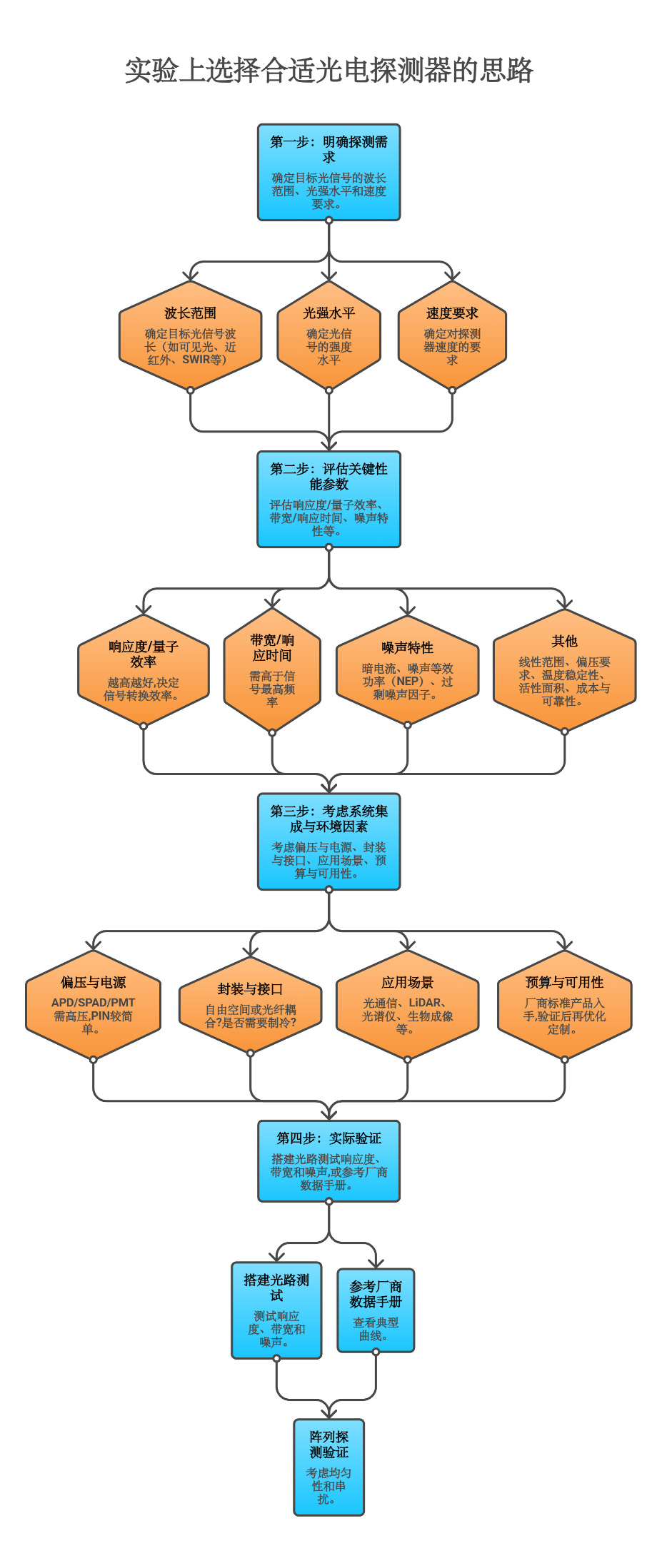

下图为选型参考逻辑图:

解答思路:
其他产品选型也可以从参考以上流程,会帮助你完善、高效地完成选型工作。


Q: 伺服电机与直线步进电机的区别是?

A: 伺服电机更适合高精度、闭环、动态复杂的应用,强调智能修正;直线步进电机则更适合低成本、简单开环、固定步进的场景,强调便捷易用。在光电实验中,如果你需要亚微米级长期稳定性且预算允许,优先伺服;若只是常规线性移动且对实时反馈要求不高,直线步进电机性价比更高。

解答思路:
从性能、控制、成本方面进行对比,再根据实际应用场景给出使用建议。


实操经验



Q: 光学镜架的稳定性主要测试哪几个指标?这些指标分别代表什么?

A: 光学镜架(Optical Mount)的稳定性是光学实验系统精度的基础,尤其在干涉测量、激光系统或精密对准场景中,镜架的机械性能直接决定实验成败。稳定性测试通常围绕以下几个核心指标展开:



指标

关注维度

典型单位

影响场景

漂移

时间稳定性

μrad/h, nm/h

长时间测量、干涉

重复精度

调节一致性

μrad, μm

反复调整、换样品

分辨率

精细调节能力

μrad, nm

光纤耦合、精密对准

负载刚度

承重形变

μm/N

重型光学元件

振动响应

抗扰动能力

Hz(谐振频率)

振动敏感实验

热稳定性

温度敏感度

nm/°C

精密干涉、长期实验

解答思路:
牢记经典的几类指标,然后说这项指标测什么,包括单位说明,最后讲它对光路 / 实验稳定性的影响。


Q: 什么是科勒照明系统?

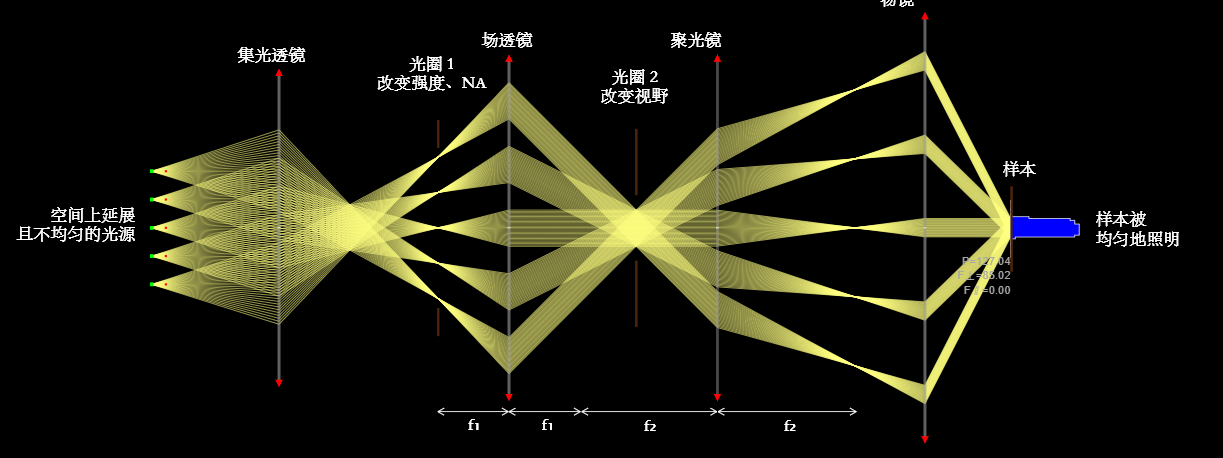

A: 这种设置由奥古斯特·克勒 (August Köhler) 于 1893 年发明,非常适合任何类型的显微镜使用。它可以从任何不均匀的光源提供样本的均匀照明,因此光源(例如灯丝)的影像不会出现在样本上。这两个光圈可以用来调节照明的强度和数值孔径(NA),或改变视野范围。第二个光圈特别有用,因为您可以关闭它来对焦样本。如果光圈的边缘清晰聚焦,那么样本也会处于聚焦状态。这种设置将四个焦距排列在一起,因此也被称为 4f 设置。




科勒照明的关键在于将光源像和样品像分别共轭到不同平面,形成两套相互独立的共轭面系统:

光源共轭面(孔径光阑面):光源的像成在孔径光阑处(以及物镜后焦面),这些平面控制照明的数值孔径(NA)和分辨率。

视场共轭面(视场光阑面):视场光阑的像成在样品平面(以及中间像平面),这些平面控制照明的视场范围。



两套共轭面互不干扰,这正是科勒照明优于临界照明(Critical Illumination)的根本原因——临界照明将光源直接成像在样品平面,光源的任何不均匀性都会直接叠加在样品图像上。

解答思路:
首先阐述系统核心原理,再配合光路示意图,对核心特点 + 应用进行总结。
