参数规格
组装
反馈
产品说明
- 用于安装常见的 Ø25.4 mm 到 Ø101.6 mm 直径的光学元件
- 可实现360°的俯仰偏摆调节
- 螺纹调节副可替换

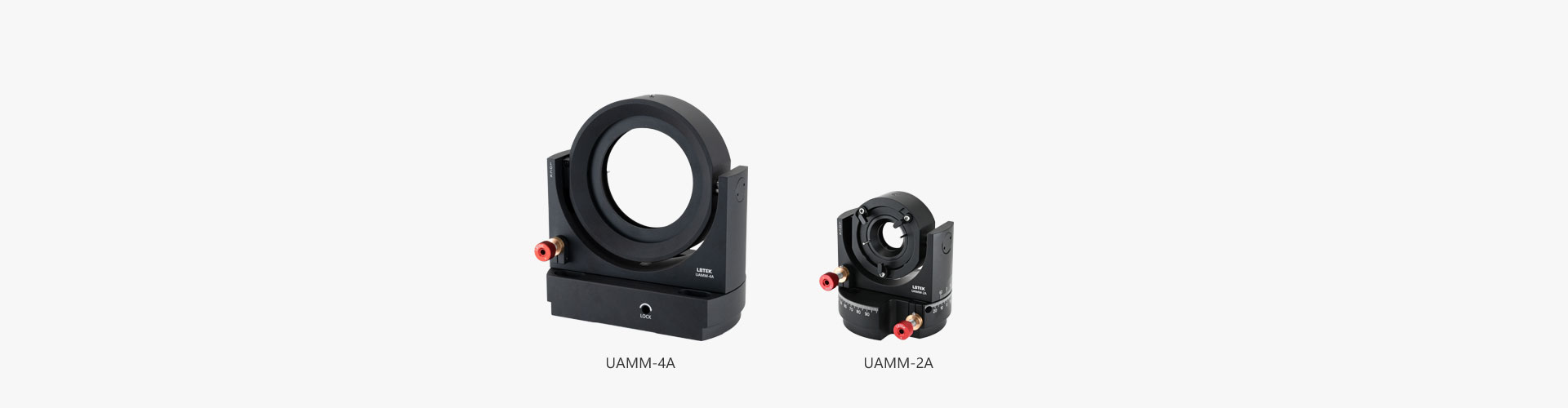

LBTEK提供的两款UAMM-2A和UAMM-4A全角度万向反射调整架采用万向调节设计，可实现360°俯仰/偏摆调节。 其具有粗调和微调两种调节模式，可在俯仰/偏摆方向上进行360°粗略调节光学元件位置后锁定，锁定后再通过精密螺纹调节器可以进行微调，从而实现万向调节。可安装Ø25.4mm、Ø50.8mm、Ø76.2mm、Ø101.6mm等4种直径规格的光学元件。
产品属性
主体材质6061-T6铝合金
调节器规格M6×0.25
调节器数量2
万向光学调整架
- 万向调节设计
- 水平竖直方向可旋转360°
605-2万向调整架为直径高达2英寸（50.8毫米）的光学元件提供了超稳的定位。枢轴旋转360度，六角头固定螺钉为每个轴提供了粗调锁定。标准的AJS微调螺丝提供±5度的高分辨率精细调节并且具有防篡改的锁定螺钉。枢轴采用无摆动的预加载径向滚珠轴承，并且装有弹簧来消除间隙。适配器在万向轴上提供了光学元件配准。这些调整架采用特别方便的运动学安装设计，可容纳各种厚度的光学元件。弹簧式固定夹具有手指握柄。三个抛光钢球在运动学上对准了万向轴上
万向光学调整架常用于安装反射镜等光学元件
产品型号 | 光轴中心高度 | 适用光学元件直径 | 俯仰/偏摆螺纹副调节精度 | 单价 | 对比 | 发货日期 | ||
|---|---|---|---|---|---|---|---|---|
| UAMM-4A | 101.6 mm | 76.2 mm、101.6 mm | 0.29°/转 | ¥9,200.00 | 当天 | 加入购物车 | ||
| UAMM-2A | 76.2 mm | 25.4 mm、50.8 mm | 0.45°/转 | ¥8,600.00 | 当天 | 加入购物车 |
